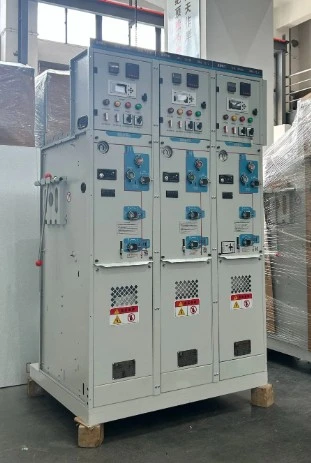

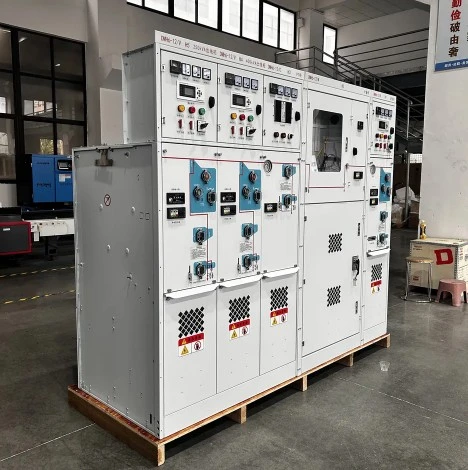

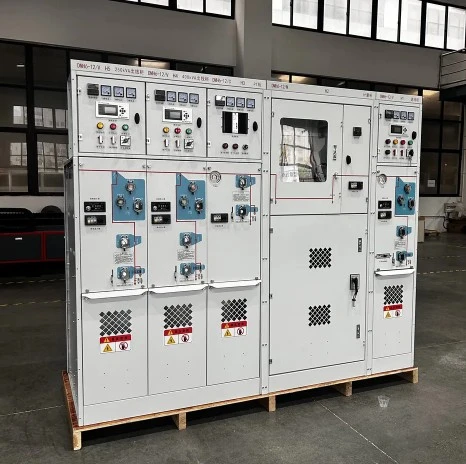

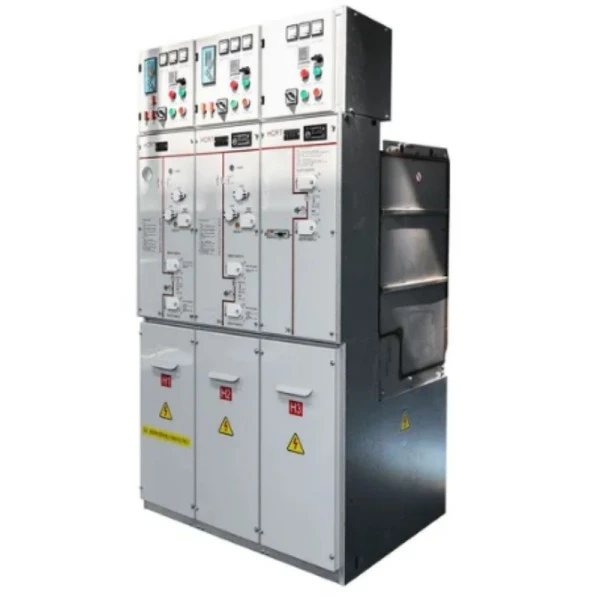

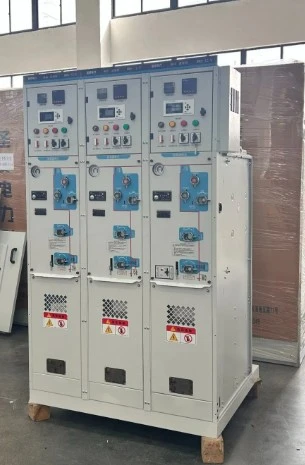

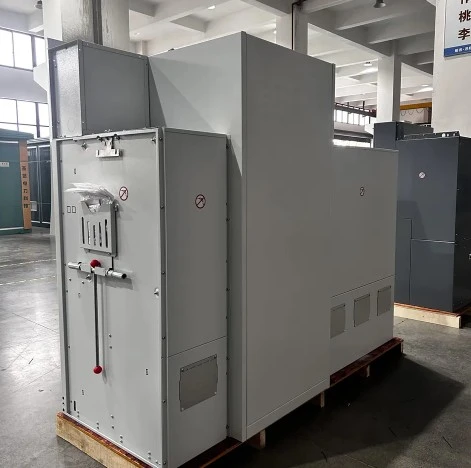

35 кв орташа кернеулі Sf6 герметикалық тарату құрылғысы

35кВ орташа кернеулі SF6 герметикалық тарату құрылғысы оқшаулағыш және доғаны сөндіретін орта ретінде күкіртті гексафторид (SF6) газын пайдаланатын зауытта құрастырылған, металл қоршалған электр құрылғысы болып табылады. Кәдімгі ашық түрдегі тарату құрылғыларынан айырмашылығы, барлық ток өткізгіш бөліктер, соның ішінде автоматты ажыратқыш, айырғыш және жерге қосу қосқышы --- бақыланатын қысымда SF6 газымен толтырылған тот баспайтын болаттан жасалған резервуардың ішінде герметикалық түрде жабылған.

Ол не істей алады?

Ең алдымен, бұл 35кВ орташа кернеулі SF6 герметикалық тарату құрылғысы 35кВ электр желілерінде электр энергиясын қабылдауға, таратуға және басқаруға жауап береді. Ол трансформаторларды, қозғалтқыштарды және фидерлерді шамадан тыс жүктемелерден, қысқа тұйықталулардан және өтпелі асқын кернеулерден қорғайды. Ақаулық орын алған кезде, SF6 автоматты ажыратқышы доғаны миллисекундтар ішінде сөндіреді, бұл төменгі ағындағы жабдықтың ең аз зақымдалуын қамтамасыз етеді. Оған қоса, ол қашықтан коммутация операцияларын және нақты уақыттағы күйді бақылауды қамтамасыз етеді, бұл оны заманауи смарт желілердің негізгі құрамдас бөлігі етеді. Негізінде, ол кеңістік шектеулі немесе қоршаған орта жағдайлары ауыр болатын қолданбаларда көлемді ауа оқшауланған тарату құрылғыларын (AIS) ауыстырады.

Өнімнің артықшылықтары

35кВ орташа кернеулі SF6 герметикалық тарату құрылғыларын бағалау кезінде Lugao Power шешімі бес негізгі артықшылықтар арқылы ерекшеленеді:

1. Өте жоғары сенімділік: SF6 газы жоғары диэлектрлік беріктікті қамтамасыз ететіндіктен (ауадан шамамен 3 есе көп), ішкі компоненттер шаңға, ылғалдылыққа, тұзды тұманға және ластануға төзімді. Бұл он жыл жұмыс істегенде 0,1%-дан аз — өте төмен істен шығуға әкеледі.

2. Ықшам із: тығыздалған дизайн фазадан фазаға және фазадан жерге дейінгі саңылауларды күрт азайтады. Әдеттегі Lugao 35кВ SF6 сақиналы негізгі блогы AIS үшін 3,5 м² салыстырғанда бір фидер үшін 1,2 м² ғана алады. Бұл коммуналдық қызметтер мен өнеркәсіптік кәсіпорындарға ғимараттың бар іздерін қайта жаңартуға немесе кеңейтуге мүмкіндік береді.

3. Техникалық қызмет көрсетусіз жұмыс: Барлық қозғалатын бөліктер құрғақ, тығыздалған SF6 ортасында жұмыс істейтіндіктен, жүйелі тазалау, контактіні реттеу немесе оқшаулау кедергісін тексеру қажет емес. Жалғыз ұсынылатын тексеру - газ манометрінің жарты жылда бір рет көрсеткіші. 20 жылдық қызмет мерзімі бұл операциялық шығындарды 70%-ға дейін үнемдейді.

4. Персонал үшін күшейтілген қауіпсіздік: Металл қоршалған, дәнекерленген резервуар 50кА/1с дейінгі доғаның ішкі ақауларын (IAC) оқшаулауға арналған. Ішкі ақаулық болса да, қысымды түсіру клапаны ыстық газдарды қауіпсіз шығару құбырына бағыттайды - ешқашан операторға емес. Барлық блоктаулар IEC 62271-200 стандартына сәйкес келеді.

5. Ауа-райы бойынша өнімділік: Альпі қосалқы станцияларында -40°C-тан шөлді күн электр станцияларында +55°C-қа дейін, бұл 35кВ орташа кернеуі бар SF6 тығыздалған тарату құрылғысы құлдыраусыз жұмыс істейді. Корпус ішінде ешқандай ізді жылыту немесе ауаны баптау қажет емес.

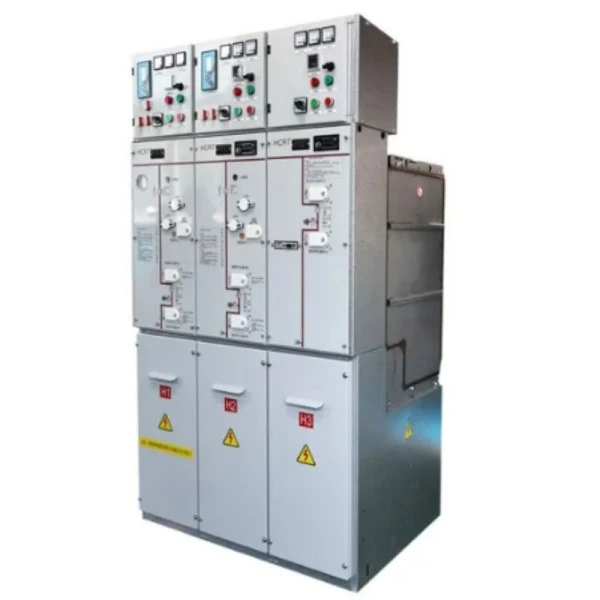

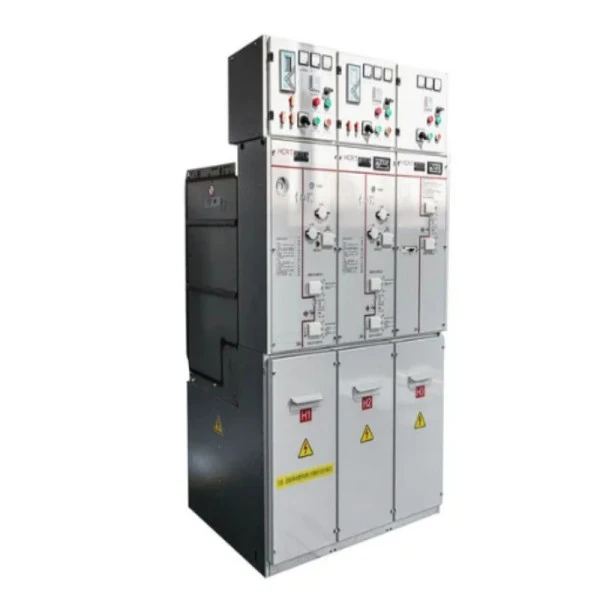

Өнім ерекшеліктері

● Lugao Power компаниясының 35 кВ орташа кернеулі SF6 герметикалық тарату құрылғысы келесі ерекше техникалық мүмкіндіктерді қамтиды:

1. Дәнекерленген тот баспайтын болаттан жасалған резервуар: қалыңдығы 3 мм, 316 л маркалы, гелийдің ағып кетуіне жылына 0,1%-дан азға дейін сыналған. Атмосфераға әсер ететін тығыздағыштар немесе сақиналар жоқ.

2. Үш позициялы қосқыш: бір механизмдегі кірістірілген жүктеме ажыратқышы, айырғыш және жерге қосу қосқышы. Механикалық бұғаттау дұрыс емес реттілік операцияларын болдырмайды.

3. SF6 қысым көрсеткіші (температура бойынша компенсацияланған): қоршаған орта температурасына қарамастан шынайы қысым көрсеткішін қамтамасыз етеді. Жасыл аймақ = 0,12–0,14 МПа (абсолютті). Қашықтан бақылау үшін қол жетімді төмен қысымды дабыл контактілері.

4. Вакуумдық сөндіргіш опциясы: Фидерді қорғау үшін SF6 сыртқы оқшаулауы бар кірістірілген вакуумдық сөндіргіш вакуумның жоғары ажырату қабілетін SF6 оқшаулау күшімен біріктіреді. Номиналды қысқа тұйықталу тогы: 31,5кА.

5. Кабель бөлімі: Үлкен, алынбалы алдыңғы қақпақ кабель ұштарын орнатуға оңай қол жеткізуге мүмкіндік береді. 500 мм² дейінгі бір ядролы мыс немесе алюминий кабельдер үшін қолайлы.

6. Магниттік немесе серіппелі жетек: магнитті жетек (100 000 механикалық операция үшін) немесе жинақталған қуат серіппелі механизмі (шығынды қажет ететін жобалар үшін) ретінде қол жетімді.

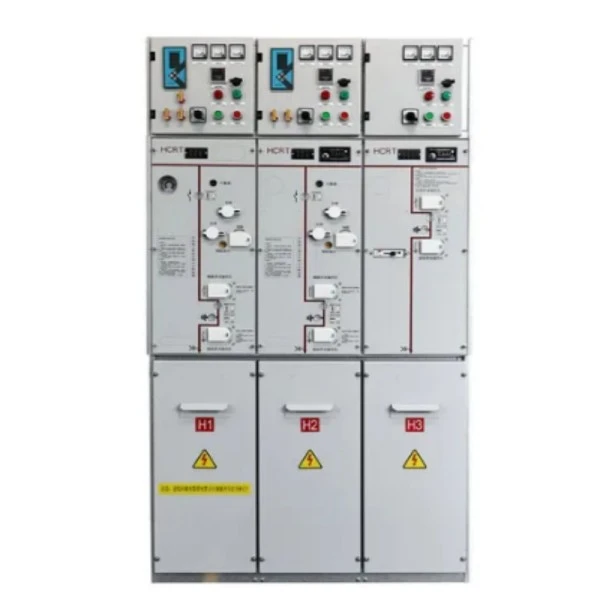

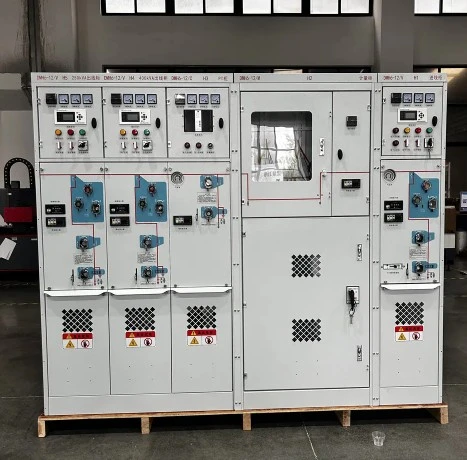

7. Алдыңғы панельдің мимикалық шинасы: ажыратқыш күйі, жерге қосу күйі және SF6 қысымы үшін жарық диодты индикаторлары бар анық, ойылған бір сызықты диаграмма.

8. Көмекші контактілер: 6NO + 6NC, 220 В тұрақты ток үшін есептелген, тікелей негізгі біліктен қозғалады (тайғанақ жұдырықшалары жоқ).

Өнімді қолдану

35кВ орташа кернеулі SF6 герметикалық тарату құрылғыларының әмбебаптығы оны келесі қолданбаларға қолайлы етеді:

1. Жел электр станциялары: әрбір турбинаның мұнара базасында немесе теңіз платформасының коллекторлық сақиналарында қолданылады. Дірілге, тұз спрейіне және шектеулі кеңістіктерге төтеп береді.

2. Күн PV электр станциялары: комбайн қорабының шығыстарында және күшейткіш трансформатордың негізгі жағында орнатылған. Жабық дизайн шөлді ортада шаңның түсуіне жол бермейді.

3. Өнеркәсіптік қосалқы станциялар: болат диірмендері, цемент зауыттары және мұнай-химия объектілері, онда үздіксіз өндіріс жоғары жұмыс уақытын қажет етеді. SF6 тарату құрылғысы үлкен қозғалтқыштарды (3МВт–10МВт) және доғалық пештерді береді.

4. Деректер орталықтары: резервтік генераторлар мен UPS жүйелеріне сенімді 35 кВ кіріс көзін қамтамасыз етеді. Оның ықшам өлшемі АТ сөрелері үшін көбірек орын қалдырады.

5. Темір жол тартқыш қосалқы станциялары: 27,5 кВ немесе 35 кВ жүйелеріндегі электрлендірілген темір жолдар үшін. TheSF6 тарату құрылғысыжиі ауыстырып-қосуды (жылына 5000 операцияға дейін) контактілі тозусыз өңдейді.

6. Жер асты қосалқы станциялары: Қала орталықтарында немесе жер өте қымбат тұратын коммерциялық кешендерде. Тарату құрылғыларын биіктігі 2,5 м қойманың ішінде екі деңгейге қоюға болады.

7. Коммуналдық қосалқы тарату: 35 кВ контурдан тұрғын үй блоктарын немесе шағын өнеркәсіптік парктерді қоректендіруге арналған сақиналы негізгі блок (RMU) ретінде.

Біз сәйкес келетін стандарттар

Lugao Power компаниясының 35 кВ орташа кернеулі SF6 герметикалық тарату құрылғысы қауіпсіздікті, сенімділікті және ұзақ қызмет ету мерзімін қамтамасыз ету үшін халықаралық және салалық стандарттарға сәйкес жобаланған және жасалған.

Өндіріс мәліметтері

Lugao Power компаниясының 35 кВ орташа кернеулі SF6 герметикалық тарату құрылғысының әрбір блогы қатаң өндірістік қадамдардан өтеді:

● Резервуарды жасау: лазермен кесілген 316L тот баспайтын болаттан жасалған табақтар айлабұйымға роботпен дәнекерленген. Барлық дәнекерлеу тігістері бояғышпен және рентгендік саңылаулармен тексеріледі. Содан кейін әрбір резервуар 24 сағат бойы 0,3 МПа (2* жұмыс қысымы) қысыммен сыналады.

● Беттік өңдеу: Сырты фосфатталған және RAL 7035 эпоксидті полиэфир ұнтағымен (қалыңдығы кемінде 80 мкм) қапталған. Тұзға төзімділік: 1000 сағат.

● SF6 газды өңдеу: Барлық ішкі құрамдастарды (втулкалар, контактілер, жетектер) құрастырғаннан кейін резервуар < 10 Па дейін эвакуацияланады. Содан кейін тазалығы >99,97% SF6 газы абсолютті 0,12 МПа дейін толтырылады. Шық нүктесі < -50°C кезінде тексеріледі.

● Механикалық төзімділік сынағы: әрбір жұмыс механизмі соңғы құрастыру алдында сынақ стендінде 500 рет (ашық/жабу/жерге) айналдырылады.

● Жоғары кернеу сынағы: 70кВ/1мин қуат жиілігі кернеуіне (құрғақ) төзімділік және 110кВ/1,2/50мкс найзағай импульсінің сынағы.

● Жартылай разрядты өлшеу: 1,1× номиналды кернеуде (38,5кВ) 5pC-ден аз. Кең жолақты PD детекторымен өлшенеді.

● Ағып кетуді анықтау: снайферлік зонд (галогендік детектор) әрбір дәнекерлеу тігісін және втулка фланецін сканерлейді. Жылына ағып кету жылдамдығы < 0,1% кепілдік береді.

● Бақылау мүмкіндігі: Әрбір коммутациялық құрылғы бірегей QR кодын алады. QR коды қысым сынағы қисықтарын, PD деңгейлерін және газ толтыру күнін қамтитын зауыттық сынақ есебіне сілтеме жасайды.

SF6 тығыздалған тарату құрылғысы және ауа оқшауланған тарату құрылғысы (AIS)

Жиі қойылатын сұрақтар (ЖҚС)

1-сұрақ: 35кВ орташа кернеулі SF6 герметикалық тарату құрылғысын қаншалықты жиі толтыру қажет?

A: Қалыпты жағдайда ағып кету деңгейі жылына 0,1% төмен. 0,12 МПа бастапқы толтыру кезінде дабыл шегіне (0,10 МПа) түсу үшін 20 жылдан астам уақыт қажет болады. Манометрді әр 6 ай сайын тексеруді ұсынамыз. Тығыздағыш ақауы болмаса, бір жылдық кепілдік мерзімі ішінде әдетте толтыру қажет емес.

2-сұрақ: SF6 газы қоршаған ортаға зиянды ма? Лугао балама нұсқаларды ұсынады ма?

A: SF6 жоғары жаһандық жылыну әлеуетіне ие (GWP = 23 500). Дегенмен, Lugao компаниясының 35кВ орташа кернеулі SF6 герметикалық тарату құрылғысы бір бірлікке 2 кг-нан аз жұмсайды және біздің герметикалық резервуардың дизайны шығарындыларды іс жүзінде жояды. Жасыл газды қажет ететін жобалар үшін біз оқшаулау дәрежесі сәл төмендегенімен, GWP 99% төмен қосымша «Жасыл газ» (C5-FK) толтыруын ұсынамыз.

3-сұрақ: Бұл мүмкінкоммутациялық құрылғықосымша қоршаусыз ашық ауада пайдалануға болады ма?

Ж: Иә, 35кВ орташа кернеулі SF6 герметикалық тарату құрылғысының өзі герметикалық резервуар үшін IP67 және төмен вольтты бөлім үшін IP4X стандартына сай. Дегенмен, тікелей сыртқы орнату үшін «ауа райына төзімді сорғыш» опциясына тапсырыс беруді ұсынамыз (барлық кабинаға IP54 рейтингін қосады). Әйтпесе, оны негізгі дүңгіршектің немесе қосалқы станция ғимаратының ішіне орнатыңыз.

4-сұрақ: Бір жылдық кепілдік SF6 газының өзін қамтиды ма?

Ж: Иә, кепілдік мерзімі ішінде ағып кету расталса (сабын көпіршігі немесе детектор сынағы арқылы), Лугао ауыстырылатын газ баллонын береді және фитингті ақысыз қайта жабады. Дегенмен, егер ағып кету физикалық зақымданудан туындаса (мысалы, жүк көтергіш цистернаға соғылып кетсе), жөндеуге ақы төленеді.

5-сұрақ: Осы коммутациялық құрылғыға қашықтағы SCADA интерфейсін қайта жабдықтай аламын ба?

A: Барлық қондырғылар RTU немесе PLC қосылуға дайын стандартты 6NO+6NC қосалқы контактілерімен келеді. Жетілдірілген бақылау үшін біз нақты уақыттағы SF6 қысымын, қосқыш орнын және жұмыс есептегіш деректерін қамтамасыз ететін Modbus RTU (RS485) немесе IEC 61850 (Ethernet) шығыстары бар қосымша қосылатын модульді ұсынамыз.

Біздің жеңілдетілген өндіру және жеткізу процесі
