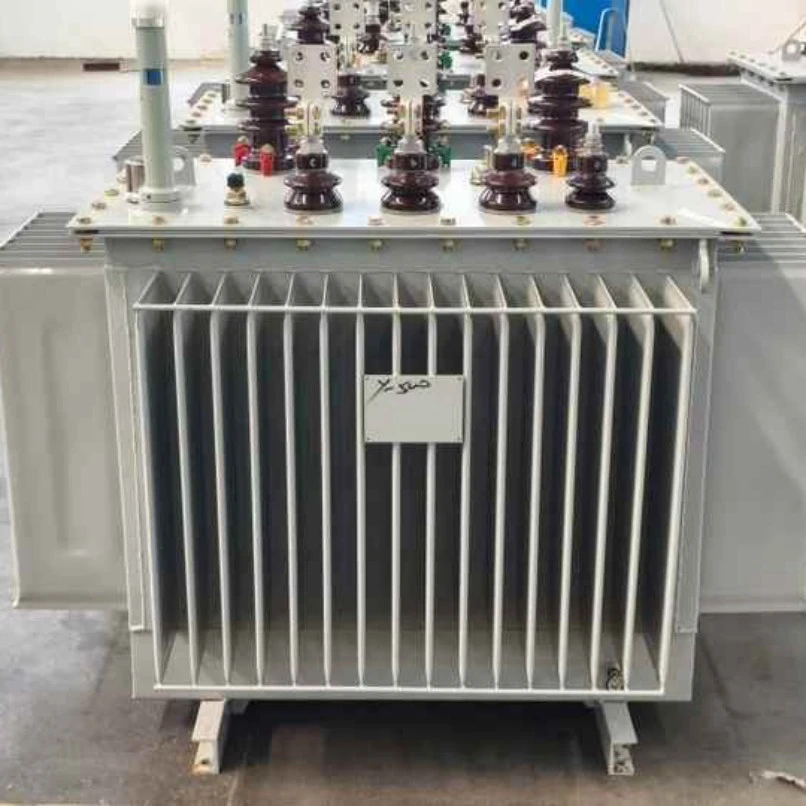

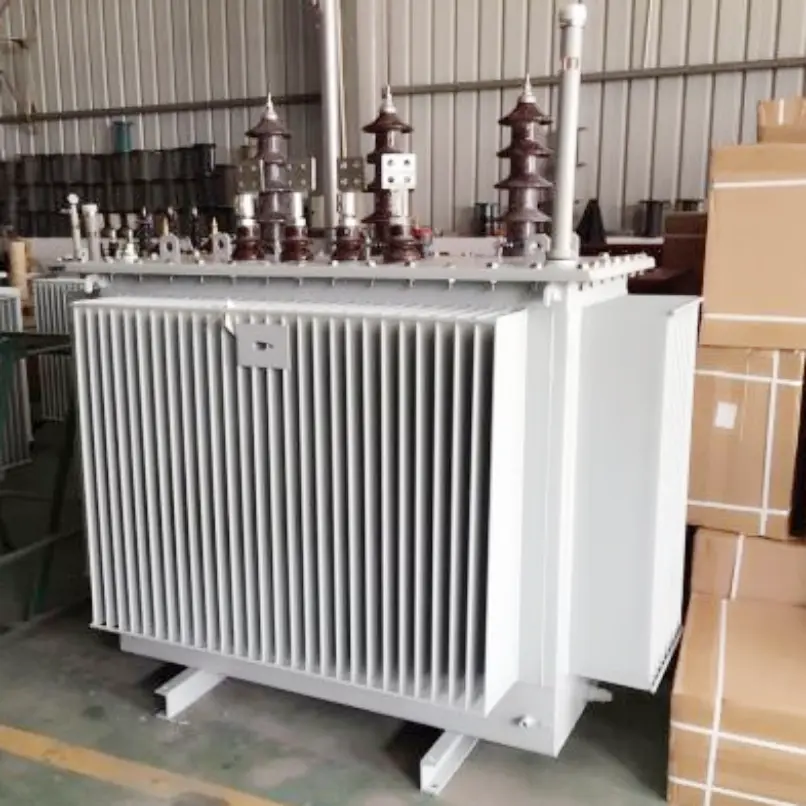

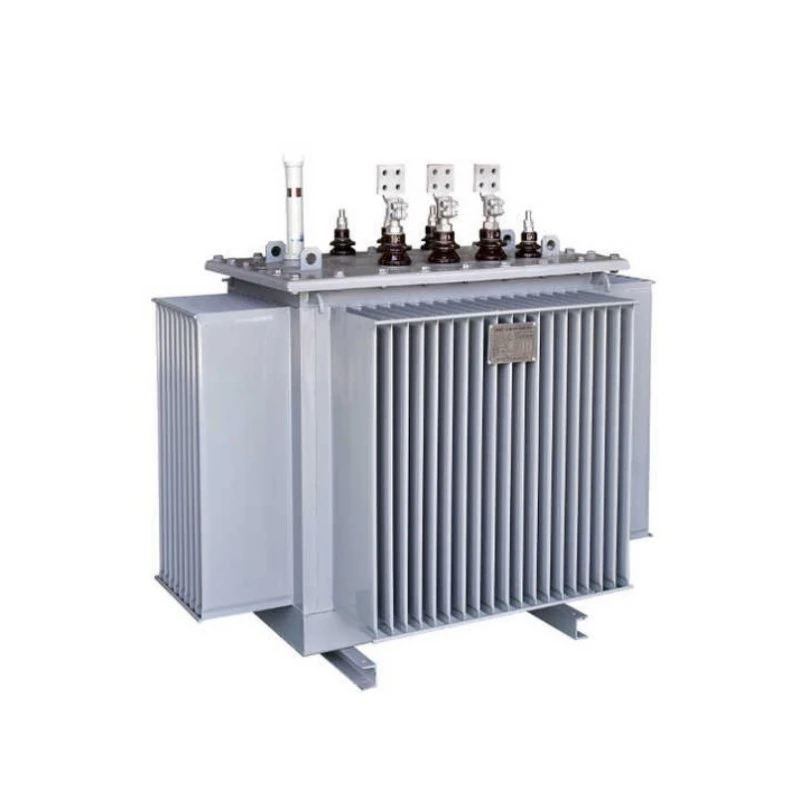

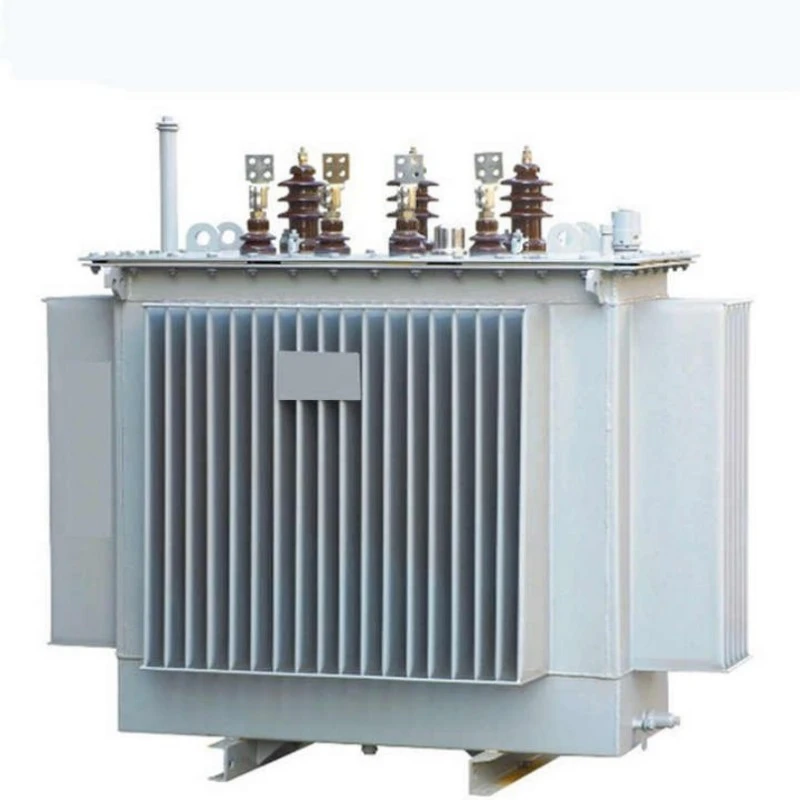

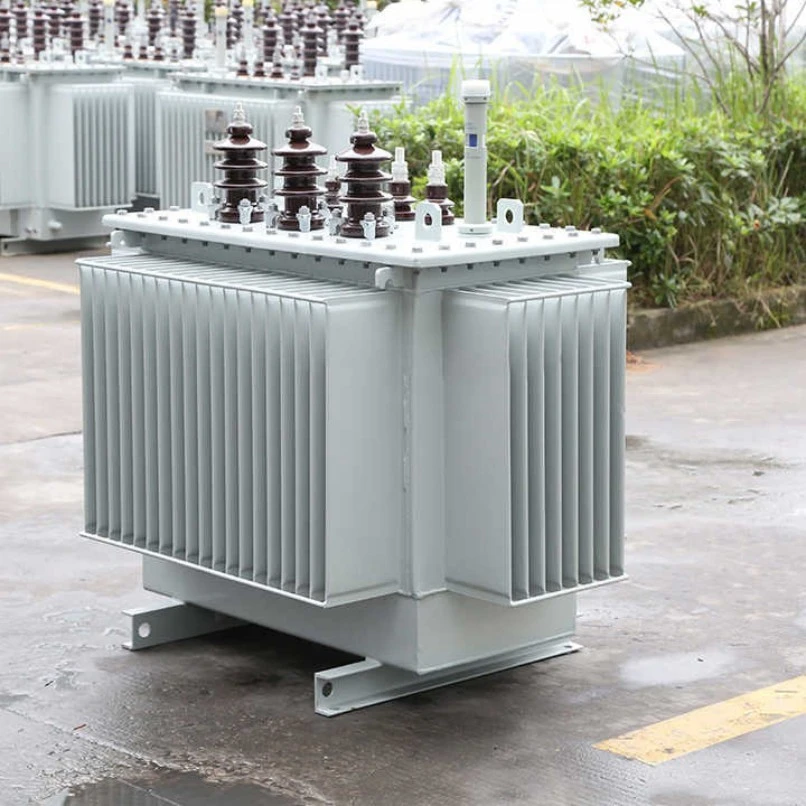

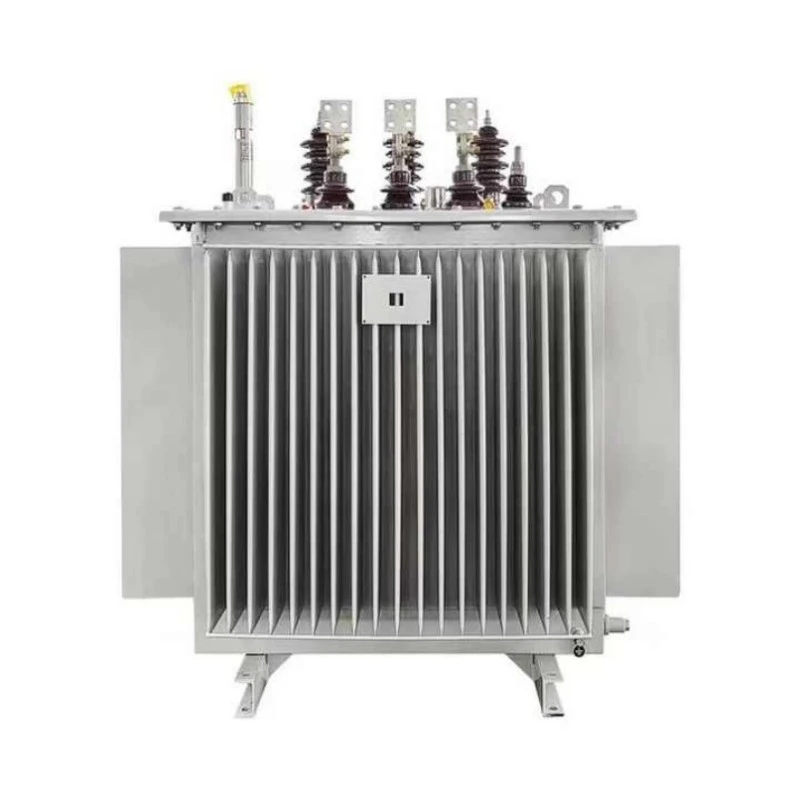

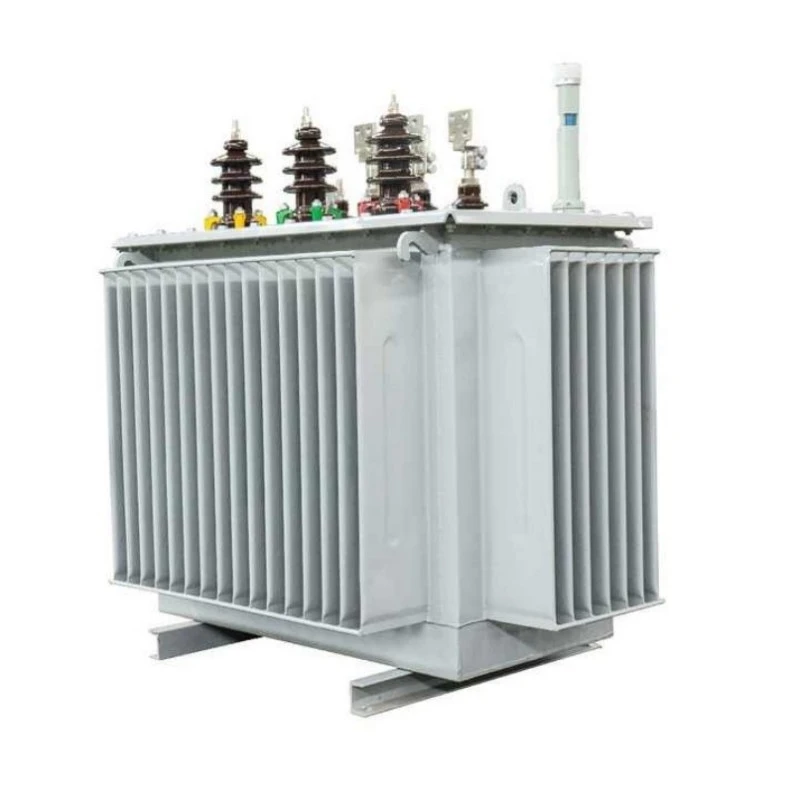

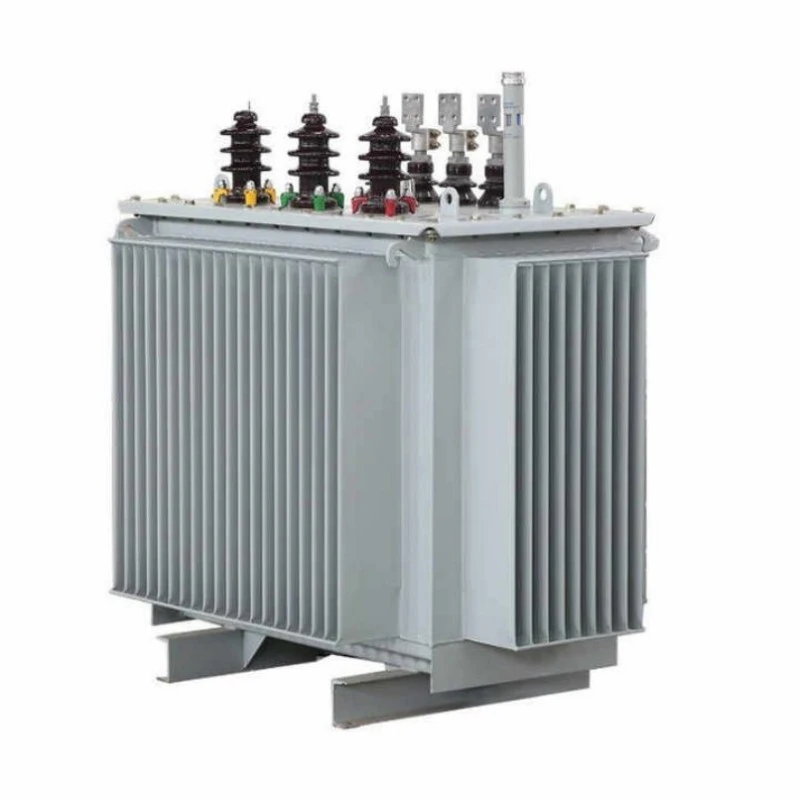

S11 ықшам қосалқы станциясының электр майлы трансформаторы

Біздің компанияның S11 ықшам қосалқы станциясының электр майға батырылған трансформаторы заманауи электр тарату желілері үшін арнайы әзірленген жоғары тиімді және энергияны үнемдейтін шешім болып табылады. Бұл өнімді сатып алу сізге трансформаторды біріктіретін біріктірілген блокты,жоғары вольтты тарату құрылғылары, және төмен вольтты тарату жабдықтары, орнату кеңістігін және құрылыс шығындарын айтарлықтай үнемдейді.

Бұл өнімде шығыны аз кремний болаттан жасалған өзек және жоғары өткізгіштігі бар мыс орамдары пайдаланылады, бұл ұлттық стандарттарға қарағанда жүктемесіз жоғалтуларды айтарлықтай төмендетеді, бұл ұзақ мерзімді жұмыс кезінде энергияны тұтынудың айтарлықтай төмендеуіне әкеледі. Майға батырылған салқындату жүйесі жоғары температура мен жоғары жүктеме жағдайында да тұрақты жұмысты сақтай отырып, тамаша жылудың таралуын қамтамасыз етеді. Оның ықшам модульдік құрылымы тасымалдау мен орнатуды жеңілдетеді және алаңдағы техникалық қызмет көрсету қауіпсіздігін арттырады.

Өнімнің ерекшелігі және қолданылуы

Ерекше өзгешеліктері

1. ANSI.IEC.GB.SANS.Standards сәйкес немесе одан асып түседі

2. Қауіпсіз өңдеу, орнату және пайдалану.

3. Тартымды, заманауи келбет

4. Ақылға қонымды құрылым

5. Толығымен жабылған

6. Жүйенің жоғары сенімділігі

7. Жұмыс кезіндегі жоғары қауіпсіздік және сенімділік

8. Шамадан тыс жүктеме және тиімділіктің жоғары сыйымдылығы

9. Өте жақсы қысқа тұйықталу және термиялық төзімділік мүмкіндіктері бар берік конструкция

10. Трансформаторлар жүктеме кезіндегі шығындарды азайту және жүктеме жоғалтуларын азайту арқылы тиімдірек.

S11 ықшам қосалқы станциясының электрлік майға батырылған трансформаторы ықшам қосалқы станцияның электрлік майға батырылған трансформаторының төрт негізгі артықшылығы бар:

Жоғары тиімділік және энергияны үнемдеу:Шығыны аз кремнийлі болат пен оңтайландырылған негізгі құрылымды пайдалана отырып, жүктемесіз жоғалту да, жүктеме жоғалту да дәстүрлі өнімдерге қарағанда айтарлықтай төмен, бұл ұлттық энергияны үнемдеу нұсқауларына сәйкес келеді және ұзақ мерзімді пайдалану кезінде операциялық шығындарды айтарлықтай төмендетеді.

Жоғары жылуды тарату және шамадан тыс жүктеме сыйымдылығы:ретіндемайлы трансформатор, ол салқындатқыш және оқшаулағыш орта ретінде жоғары өнімділікті оқшаулағыш майды пайдаланады, жылуды таратудың жоғары тиімділігін ұсынады және тіпті жоғары температурада, ауыр жүктемеде немесе қатал жағдайларда тұрақты жұмысты сақтай отырып, жабдықтың қызмет ету мерзімін тиімді ұзартады.

Шағын құрылымды жобалау:S11 ықшам қосалқы станциясының электр майға батырылған трансформаторлары ықшам қосалқы станциялар үшін арнайы әзірленген, шағын орынға ие және оңай орнату мен техникалық қызмет көрсетуді жеңілдететін ықшам құрылымы бар. Олар әсіресе кеңістік жоғары болатын ішкі немесе сыртқы қуат тарату орындарына өте қолайлы.

Жоғары сенімділік пен қауіпсіздік:Толығымен жабылған құрылым майдың тотығуын және ылғалдың түсуін тиімді болдырмайды, тамаша оқшаулау өнімділігін және қысқа тұйықталуға төтеп беру қабілетін қамтамасыз етеді, күрделі тор жағдайында ұзақ мерзімді қауіпсіз және тұрақты жұмысты қамтамасыз етеді.

Қолданба

Трансформатордың қалыпты қызмет көрсету шарттары

1. Теңіз деңгейінен биіктігі 1000м төмен;

2. Қоршаған ортаның температурасы;

3. Ең жоғары ауа температурасы +40°С;

4. Ең жоғары тәуліктік орташа ауа температурасы+30°С;

5. Ең жоғары жылдық орташа ауа температурасы +20°С;

6. Сыртқы ауаның ең төменгі температурасы -25°С;

Қолданудың негізгі сценарийлері

Қалалық электр тарату желілері:Тығыздығы жоғары электр энергиясына сұранысты қанағаттандыратын тұрғын аудандардағы, коммерциялық аумақтардағы және индустриалды парктердегі шағын қосалқы станциялар үшін қолайлы.

Жаңа энергетикалық жобалар:S11 ықшам қосалқы станциясының электр майы бар трансформаторлары қатты сыртқы орталарға төтеп бере алатын фотоэлектрлік және жел энергиясын өндіру жүйелерінің күшейту немесе тарату кезеңдерінде кеңінен қолданылады.

Инфрақұрылымдық құрылыс:Әуежайлар, метро, ​​ауруханалар және деректер орталықтары сияқты электрмен жабдықтау сенімділігі жоғары талаптары бар орындарға қолайлы.

Уақытша және апаттық қуат көзі:Ықшам құрылым, тасымалдауға оңай, уақытша қосалқы станцияларға немесе апаттық жөндеу сценарийлеріне жарамды.

Өнім параметрі (спецификация)

S11 VS S13 трансформаторын салыстыру

Дұрыс тарату трансформаторын таңдау жобаңыздың энергия тиімділігін арттыру мақсаттарына, бюджетіне және ұзақ мерзімді пайдалану шығындарына байланысты. S11 және S13 майлы трансформаторлары қуат тарату жүйелерінде кеңінен қолданылады, бірақ олар әртүрлі өнімділік басымдықтарына арналған.

Өндіріс мәліметтері

Негізгі материал және процесс

S11 ықшам қосалқы станциясының электр майға батырылған трансформаторларының өзегі жоғары өткізгіштігі бар суықтай илектелген дәнді-бағытталған кремний болаттан жасалған. Негізгі ламинаттау дәлдікпен кесілген және тығыз қосылыстар мен біркелкі магниттік жолдарды қамтамасыз ету үшін автоматты түрде қабаттастырылған, жүктемесіз ток пен адасу шығындарын түбегейлі азайтады.

Орам құрылымы

Жоғары вольтты және төмен вольтты орамаларда жоғары электр өткізгіштік пен төмен резистивті шығындар үшін оттегі жоқ мыс өткізгіштер қолданылады. Сонымен қатар, төмен вольтты орамдар біркелкі қабатаралық оқшаулауы бар фольга орамасының конфигурациясын қабылдайды, бұл қысқа тұйықталуға төзімділік қабілетін айтарлықтай арттырады.

Оқшаулау жүйесі

Тамаша диэлектрлік беріктік пен химиялық тұрақтылықты қамтамасыз ету үшін жоғары сапалы минералды оқшаулағыш май немесе қосымша, экологиялық таза жоғары өрт нүктесі бар оқшаулағыш сұйықтық қолданылады. Майлы қағазды оқшаулау жүйесі қалдық ауа көпіршіктерінің қалмауын қамтамасыз ету үшін қатаң вакуумда кептіру және май толтыру процестерінен өтеді, бұл жартылай разрядтың бастапқы кернеуіне стандартты талаптардан әлдеқайда жоғары болады, осылайша ұзақ мерзімді жұмыс сенімділігін қамтамасыз етеді.

Құрылымдық дизайн мәліметтері

Резервуар және тығыздау құрылымы

Резервуар май көлемінің ауытқуын автоматты түрде реттеу үшін серпімді икемділікті қамтамасыз ете отырып, салқындату талаптарын қанағаттандыратын гофрленген панельді немесе біріктірілген финді радиатор дизайнын қамтиды. Толығымен жабылған құрылым май мен қоршаған ауаның жанасуын болдырмайтын қысымды төмендететін клапанмен және май деңгейінің индикаторымен жабдықталған, осылайша тотығуды және ылғалды сіңіруді болдырмайды және майды ауыстыру аралықтарын ұзартады.

Ықшам біріктірілген дизайн

Ықшам қосалқы станциялар үшін оңтайландырылған S11 ықшам қосалқы станциясының электр майы бар трансформаторлары жоғары вольтты тарату құрылғыларымен және төмен вольтты тарату панельдерімен алдын ала орнатылған интеграцияға мүмкіндік береді. Сыртқы өлшемдер электрлік саңылау және оқшаулау қашықтығы талаптарын қанағаттандыра отырып, ізді азайту үшін дәл есептелген. Көтеру құлақтары, негізді орнату саңылаулары және кабельді енгізу әдістері орнында жылдам орнатуды және қосуды жеңілдету үшін стандартталған.

Қорғау және басқару конфигурациясы

Температураны бақылау және қорғау

Мұнай температурасының көрсеткіші мен орама температурасының индикаторы стандартты түрде қамтамасыз етілген, бұл нақты уақытта температураны бақылауға мүмкіндік береді және конфигурацияланатын дабыл және іске қосу контактілерін ұсынады. Сыйымдылығы жоғары трансформаторлар үшін қосымша талшықты-оптикалық температураны өлшеу жүйесі динамикалық жүктемені басқару үшін деректерді қолдауды қамтамасыз ете отырып, орамдағы ыстық нүктелердің температурасын дәл бақылауға мүмкіндік береді.

Қысым мен май деңгейін қорғау

Деформацияны немесе жарылуды болдырмайтын резервуардың ішкі қысымы қалыптан тыс болған жағдайда қысымды автоматты түрде босату үшін қысымды төмендету клапаны орнатылған. Май деңгейінің өлшегішінде уақтылы техникалық қызмет көрсетуге немесе ағып кетуді анықтауға мүмкіндік беретін төмен деңгейдегі дабыл функциясы бар.

Сапа және сынақ кепілдігі

Әрбір трансформатор жеткізілім алдында жан-жақты типті сынақтардан және әдеттегі сынақтардан өтеді, соның ішінде жүктемесіз жоғалту және жүктеме жоғалту сынақтары, қысқа тұйықталу кедергісі сынақтары, индукцияланған асқын кернеуге төзімділік сынақтары, ішінара разряд сынақтары және найзағай импульсі сынақтары. Барлық негізгі өнімділік көрсеткіштері ұлттық стандарттардың да, IEC техникалық сипаттамаларының да талаптарынан асып түседі, бұл күрделі кен орындарында ұзақ мерзімді тұрақты жұмысты қамтамасыз етеді.

Неліктен Lugao Power таңдау керек?

Жетілдірілген өндіріс мүмкіндіктері және қатаң сапа менеджменті жүйесі бар Lugao Power бүкіл әлемдегі тұтынушыларға қуатты тарату жабдықтарының сенімді шешімдерін ұсынады.

Мамандандырылған өндіруші— Лугаоның майлы трансформаторларды жобалау және өндіруге маманданған, электр беру және тарату жабдықтары секторында 10 жылдан астам тәжірибесі бар,құрғақ түрдегі трансформаторлар, prefabricated substations, and medium- and high-voltage switchgear.

Қатаң сапаны бақылау— Әрбір S11 сериялы майға батырылған трансформатор жұмыс орнында жұмыс істеу кезінде сенімділікті қамтамасыз ету үшін зауыттан шықпас бұрын кешенді жоспарлы сынақтан өтеді, соның ішінде бос және жүктеме жоғалту сынақтары, оқшаулау кедергісі сынақтары, орам кедергісін өлшеу, диэлектрлік кернеуге төзімділік сынақтары және зауыттық қабылдау тексерулері.

Жекелеген инженерлік шешімдер— Біз әртүрлі секторлардың, соның ішінде коммуналдық қызметтердің, өнеркәсіптің, жаңартылатын энергия көздерінің және инфрақұрылым жобаларының қажеттіліктерін қанағаттандыру үшін кернеу көрсеткіштері, қуаттылық, қосылу топтары, салқындату әдістері, қоршау конструкциялары және орнату конфигурациялары үшін теңшеу қызметтерін ұсынамыз.

Энергия үнемдейтін дизайн— Трансформаторларымыз энергияны тұтынуды азайтуға, пайдалану тиімділігін арттыруға және бүкіл өмірлік циклге иелік етудің жалпы құнын төмендетуге арналған жоғары сапалы суықтай илектелген дәнді-бағытталған кремний болат парақтары мен жоғары өткізгіштігі бар мыс орамдарын пайдалана отырып жасалады.

Халықаралық стандарттарға сәйкестік—— Біздің өнімдер ISO сертификатталған сапа менеджменті жүйесі бойынша шығарылады және IEC, GB және басқа да тиісті халықаралық стандарттарға сәйкес келеді. Типтік сынақ есептері мен техникалық құжаттама сұраныс бойынша қол жетімді.

Сенімді жаһандық жеткізу—— Тәжірибелі инженерлік және экспорттық команданың қолдауымен Lugao жаһандық тұтынушыларға техникалық консалтинг, жылдам баға ұсыныстары, икемді OEM/ODM қызметтері, қауіпсіз орау және сатудан кейінгі жауапты қолдау көрсетеді.

Өнімді сатудан кейінгі қызмет көрсету

1. Трансформаторды орнында орнатып, іске қосқаннан кейін оның ағып кетпеуіне кепілдік беріледі, ал бояудың қабыршақтанып кетпеуіне және түспеуіне кепілдік беріледі. 5 жылдық кепілдік беріледі; кепілдік мерзімі ішінде қалыпты пайдалану кезінде орын алған кез келген сапа мәселелері кепілдікпен қамтылады.

2. Барлық S11 ықшам қосалқы станциясының электр майы бар трансформаторлары өнімнің керек-жарақтарының толықтығын қамтамасыз ете отырып, өмір бойы қызмет көрсетумен қамтылған.

3. Қызмет ету мерзімі 30 жылдан кем емес.

4. Жабдық істен шыққан жағдайда, жеткізуші сатып алушыдан хабарлама алғаннан кейін бір сағат ішінде жауап береді және 24 сағат ішінде ел ішінде техникалық персоналды сайтқа жөнелтеді.

Қызмет көрсету міндеттемесі

1. S11 ықшам қосалқы станциясының электр майына батырылған трансформаторы ISO 9001-2008 сапа менеджменті жүйесінің талаптарына қатаң сәйкес өндірілген, бұл өнімнің зауыттан шығар алдында 100% сапа стандарттарына сай болуын қамтамасыз етеді.

2. Біздің компания тұтынушылардың қанағаттануын қамтамасыз ету үшін сатуға дейінгі, сату және сатудан кейінгі кешенді қызмет көрсетеді.

2. Біздің компания 60 айлық кепілдік береді. Кез келген сапа мәселесі туындаған жағдайда, біз 100% тұтынушылардың қанағаттануын қамтамасыз ете отырып, өнімді тегін жөндейміз немесе ауыстырамыз.

Трансформаторларды жобалау және сынау келесі стандарттарға сәйкес болуы керек:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Қуат трансформаторлары》

GB/T6451-2015 《Майлы қуатты трансформаторларға арналған спецификация және техникалық талаптар》

JB/T3837-2010 《Трансформатор өнімдерінің тип белгілерін құрастыру әдісі》

GB/T311.1-3.11-97 《Оқшаулауды үйлестіру және жоғары вольтты беру және трансформация жабдығына арналған жоғары вольтты сынау әдістері》

GB10237-88 《Оқшаулау деңгейлері және күштік трансформаторларға арналған диэлектрлік сынақтар—сыртқы оқшаулаудың ауа саңылаулары》

GB7595-87 《Қызмет көрсетудегі трансформатор майының сапа стандарты》

GB7328-87 《Трансформаторларға арналған дыбыс деңгейін өлшеу》

GB7534-87 《Жартылай разрядты өлшеу》

GB/T15164-94 《Майға батырылған қуат трансформаторларына арналған жүктеу нұсқаулығы》

DL/T586-95 《Энергия жабдығын пайдаланушылардың өндірістік қадағалауына арналған техникалық нұсқаулық》

GB/T311.1-3.11-97 《Оқшаулауды үйлестіру және жоғары вольтты беру және трансформация жабдығына арналған жоғары вольтты сынау әдістері》

GB2536-1990 《Трансформатор майы》

JB/T56011-92 《Майлы қуат трансформаторларына арналған өнім сапасының классификациясы》

ZBK41005-89 《6-220КВ трансформаторлардың дыбыс деңгейі》
