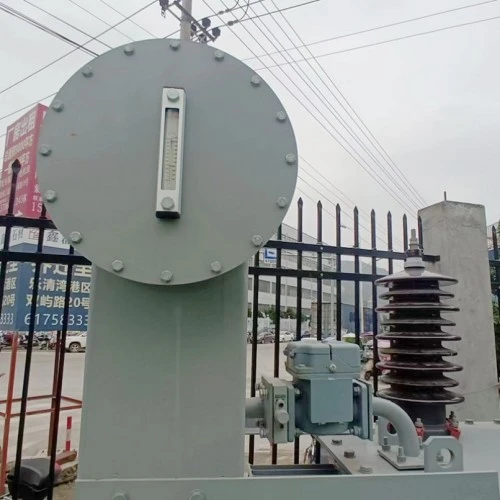

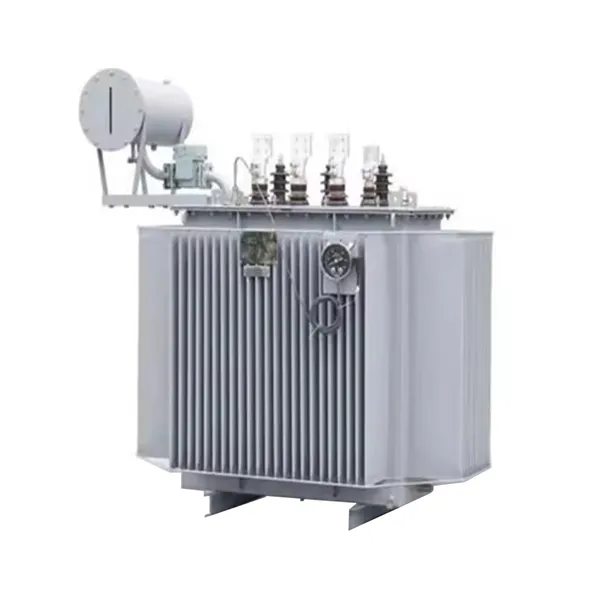

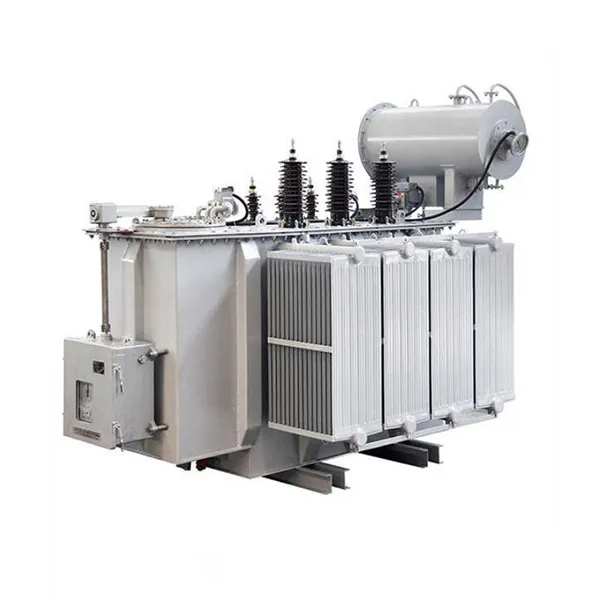

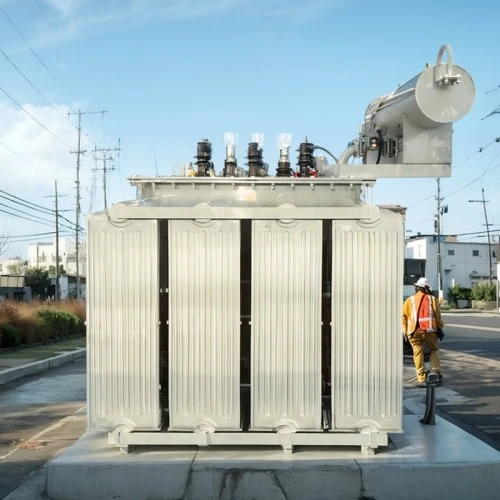

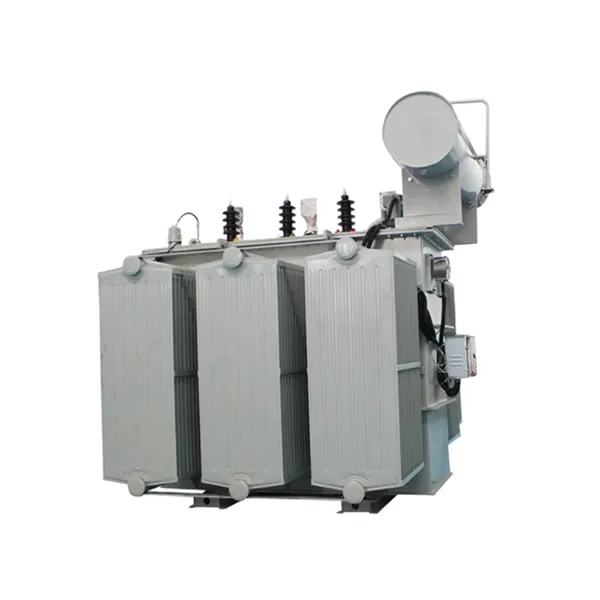

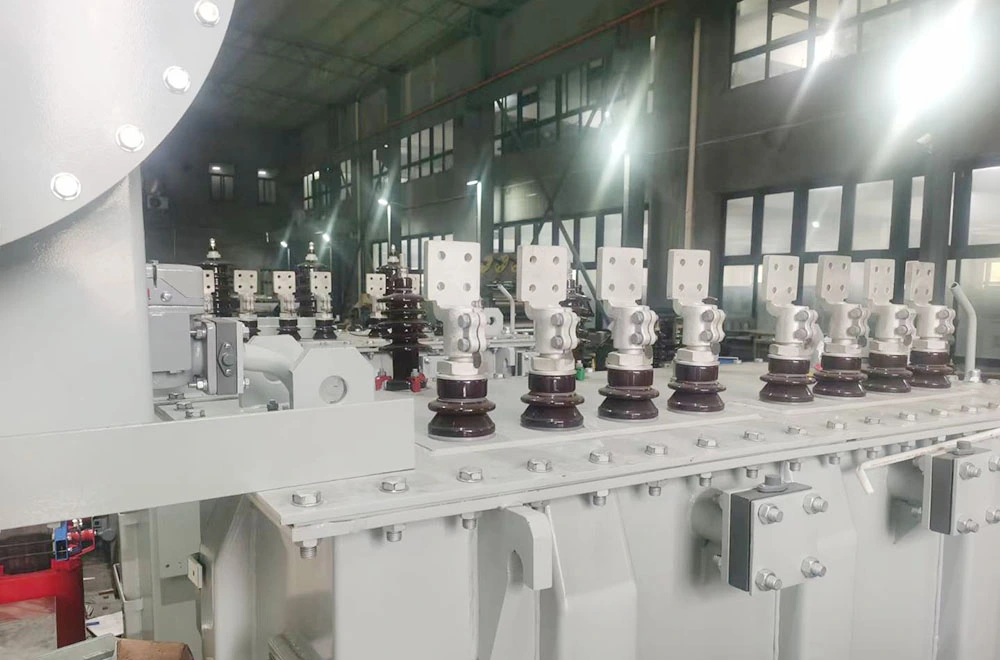

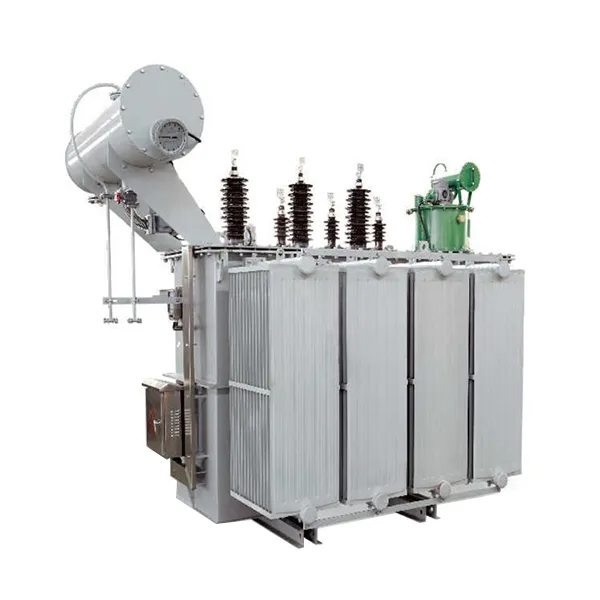

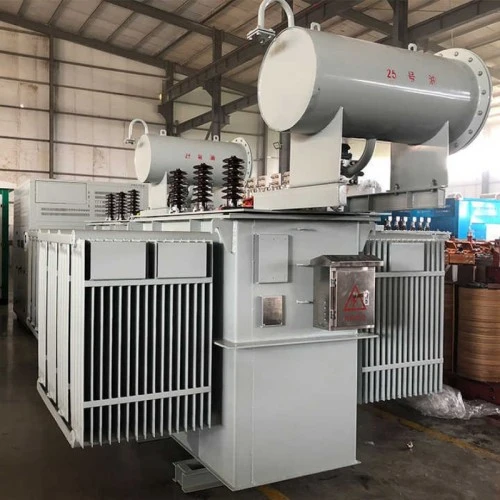

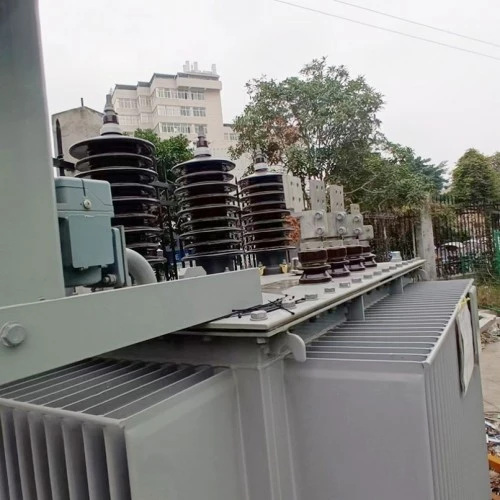

500 ква майлы сыртқы жоғары вольтты трансформатор

Бұл үш фазалы майға батырылған сыртқы жоғары вольтты трансформаторы 500 кВА деп есептеліп, 10 кВ немесе 35 кВ сияқты жоғары кернеулерді 0,4 кВ сияқты төмен кернеу деңгейіне дейін төмендетуге арналған, бұл оны терминалдық тарату жүйелері үшін өте қолайлы етеді. Трансформаторда гистерезис пен құйынды ток жоғалуын тиімді төмендететін сатылы қосындысы бар, жоғары өткізгіштігі бар суықтай илектелген дәнді-бағытталған кремний болаттан жасалған өзек бар. Жүксіз жоғалту мәндері ұлттық стандарттардан айтарлықтай асып түседі.

Жоғары вольтты және төмен вольтты орамдар оттегісіз мыс өткізгіштерден жасалған. Төмен вольтты орам бойлық май түтіктері бар фольгамен оралған конфигурацияны қабылдайды, бұл механикалық беріктік пен қысқа тұйықталуға төтеп беру қабілетін айтарлықтай жақсартады. Толығымен жабылған гофрленген резервуардың дизайны майдың көлемінің өзгеруін автоматты түрде өтей отырып, тамаша жылу диссипациясын қамтамасыз етеді. Бұл дизайн оқшаулағыш май мен қоршаған ауа арасындағы жанасуды болдырмайды, майдың тотығуын және ылғалдың түсуін болдырмайды, осылайша қызмет ету мерзімін ұзартады.

Майға батырылған трансформатор тордағы кернеудің ауытқуын қамтамасыз ету үшін бірнеше түрту ауқымын (±5%, ±2×2,5%) қолдайды. Оның ықшам, берік конструкциясы әртүрлі климаттық жағдайларда сенімді өнімділікті қамтамасыз ететін тірекке, платформаға немесе жер деңгейіндегі сыртқы қондырғыларға сәйкес келеді.

Өнім параметрі (спецификация)

Өнімнің ерекшелігі және қолданылуы

Негізгі мүмкіндіктер

Жоғары энергия тиімділігі: өткізгіштігі жоғары кремний болат пен оңтайландырылған негізгі құрылымды пайдаланады, әдеттегі өнімдермен салыстырғанда жүктемесіз жоғалтуды 15%-дан астамға азайтады, жабдықтың қызмет ету мерзімі ішінде өлшенетін энергияны үнемдейді.

Толығымен жабылған конструкция: Гофрленген резервуардың дизайны майдың тотығуы мен ылғалды сіңіруіне жол бермей, консерватор қажеттілігін жояды, техникалық қызмет көрсетусіз жұмыс істеуге мүмкіндік береді.

Ауа-райына жоғары төзімділік: -25°C пен +40°C аралығындағы қоршаған орта температурасында және 1000 метрге дейінгі биіктікте сенімді жұмыс істейді. IP54 қорғанысы шаң мен жаңбырға төзімділікті қамтамасыз етеді.

Қысқа тұйықталуға жоғары төзімділік: Орамдар тордың ақаулары кезінде қауіпсіздікті қамтамасыз ету үшін қысқа тұйықталуға әсер ету сынақтарынан өтіп, берік қысқыш жүйесімен механикалық түрде күшейтілген.

Икемді орнату: Шағын өлшемдер қалалық және ауылдық жерлердегі шектеулерге бейімделе отырып, тірекке орнатылған, платформа немесе жер деңгейіндегі орнатуды қолдайды.

Қолданудың негізгі сценарийлері

Қалалық электр тарату желілері: терминалдарды сенімді тарату қажет тұрғын аудандарға, коммерциялық аудандарға және индустриялық парктерге жарамды.

Өнеркәсіптік нысандар: құбылмалы жүктерді оңай өңдей отырып, өндірістік зауыттарды, өңдеу желілерін және ауыр машиналарды тұрақты төмен вольтты қуатпен қамтамасыз етеді.

Жаңартылатын энергия жобалары: сыртқы орталарға күшті бейімделу қабілеті бар фотоэлектрлік және жел энергиясын өндіру жүйелерінде кеңейту немесе тарату қолданбалары үшін кеңінен қолданылады.

Инфрақұрылымдық құрылыс: әуежайларда, метро жүйелерінде, ауруханаларда және электрмен жабдықтаудың жоғары сенімділігі маңызды деректер орталықтарында орналастырылған.

Уақытша және апаттық қуат көзі: Шағын және тасымалданатын дизайн оны уақытша қосалқы станциялар немесе апаттық жөндеу сценарийлері үшін өте қолайлы етеді.

Өндіріс мәліметтері

Негізгі материал және өндіріс процесі

Өзек 45° сатылы қосындысы бар жоғары өткізгіштігі бар суықтай илектелген дәнді-бағытталған кремнийлі болаттан жасалған. Негізгі ламинациялар дәлдікпен кесіледі және тығыз қосылыстар мен біркелкі магниттік жолдарды қамтамасыз ету үшін автоматты түрде қабатталады. Өзек жартылай құрғақ шыны таспамен сенімді түрде байланған, діріл мен шуды азайтады, сонымен бірге жүксіз жоғалтуларды азайтады.

Орам құрылымы

Жоғары вольтты және төмен вольтты орамдар жоғары электр өткізгіштік пен төмен резистивті шығындарды ұсынатын оттегісіз мыс өткізгіштер арқылы оралады. Төмен вольтты орам біркелкі қабат аралық оқшаулауы және бойлық май арналары бар фольгамен оралған конфигурацияны қабылдайды, бұл механикалық беріктік пен қысқа тұйықталуға төтеп беру қабілетін айтарлықтай арттырады.

Оқшаулау және салқындату жүйесі

Жоғары сапалы минералды оқшаулағыш май диэлектрлік орта және салқындатқыш ретінде қызмет етеді, тамаша химиялық тұрақтылық пен диэлектрлік беріктікті қамтамасыз етеді. Майлы қағазды оқшаулау жүйесі қалдық ылғал мен ауа көпіршіктерін жою үшін қатаң вакуумда кептіру және май толтыру процестерінен өтеді, бұл жартылай разрядтың бастапқы кернеуін стандартты талаптардан әлдеқайда жоғары қамтамасыз етеді.

Резервуар және тығыздау құрылымы

Резервуардың сыртқы консерватор қажеттілігін жоя отырып, жылу диссипациясын да, термиялық кеңеюді өтеуді қамтамасыз ететін гофрленген панель дизайны бар. Толығымен жабылған құрылым майдың тотығуы мен ылғалдың түсуіне жол бермейді, трансформатордың қызмет ету мерзімі ішінде техникалық қызмет көрсетусіз жұмыс істеуін қамтамасыз етеді. Стандартты қауіпсіздік мүмкіндіктері ретінде қысымды төмендету клапаны және май деңгейін өлшегіш қамтамасыз етілген.

Сапа және сынақ кепілдігі

Әрбір майлы сыртқы жоғары вольтты трансформатор Жеткізу алдында толық жүйелі және типтік сынақтардан өтеді, соның ішінде жүктемесіз жоғалту және жүктеме жоғалуын өлшеу, қысқа тұйықталу кедергісі сынақтары, индукцияланған асқын кернеуге төзімділік сынақтары, ішінара разряд сынақтары және найзағай импульсі сынақтары. Барлық негізгі өнімділік көрсеткіштері ұлттық стандарттардың да, IEC техникалық сипаттамаларының да талаптарынан асып түседі, бұл күрделі кен орындарында ұзақ мерзімді тұрақты жұмысты қамтамасыз етеді.

Сұрақ-жауап: Негізгі өнім туралы түсініктер

1-сұрақ: 500кВА майлы сыртқы жоғары вольтты трансформатор дегеніміз не және ол қайда қолданылады?

A: Бұл трансформатор 10кВ немесе 35кВ сияқты жоғары кернеулерді 500кВА сыйымдылығы бар 0,4кВ сияқты төмен кернеу деңгейіне дейін төмендетеді. Ол қалалық тарату желілерінде, индустриалды парктерде, жаңартылатын энергия жобаларында және сыртқы орнату және ұзақ мерзімді сенімділік маңызды болып табылатын инфрақұрылымдық қолданбаларда кеңінен қолданылады.

2-сұрақ: Бұл трансформаторды энергияны тиімді ететін не?

A: Энергия тиімділігі жоғары өткізгіштігі бар дәнді-бағдарланған кремний болатты және оңтайландырылған негізгі қосылыс дизайнын пайдалану арқылы қол жеткізіледі. Бұл мүмкіндіктер кәдімгі өнімдермен салыстырғанда жүктемесіз жоғалтуды 15%-дан астам төмендетеді, бұл трансформатордың жұмыс істеу мерзімінде айтарлықтай электр энергиясын үнемдеуге әкеледі.

3-сұрақ: Толығымен жабылған құрылыстың артықшылықтары қандай?

A: Толығымен жабылған гофрленген резервуар консерватор мен тыныс алу жүйесінің қажеттілігін жояды. Ол оқшаулағыш майдың атмосфералық ауамен байланысын болдырмайды, тотығуды және ылғалды сіңіруді болдырмайды. Бұл техникалық қызмет көрсету талаптарын азайтады және майдың да, трансформатордың да қызмет ету мерзімін ұзартады.

4-сұрақ: Бұл трансформатор қысқа тұйықталу жағдайында қалай жұмыс істейді?

A: 500 кВА майға батырылған сыртқы жоғары вольтты трансформатор механикалық күшейтілген орама құрылымымен және берік қысқыш жүйесімен жасалған. Ол ұлттық мойындалған сынақ зертханаларында қысқа тұйықталу соғу сынақтарынан сәтті өтті, бұл желі ақаулары кезінде сенімді өнімділік пен қауіпсіздікті қамтамасыз етеді.

5-сұрақ: Қандай кепілдік және сатудан кейінгі қолдау көрсетіледі?

Ж: Біз қалыпты пайдалану кезіндегі өндірістік ақауларды қамтитын 5 жылдық кепілдік береміз. Өмір бойы техникалық қолдау және қосалқы бөлшектердің қолжетімділігі қамтамасыз етіледі. Сәтсіздік жағдайында біз хабарландырудан кейін бір сағат ішінде жауап береміз және 24 сағат ішінде техникалық персоналды ел ішінде жібереміз. Трансформатор 30 жылдан кем емес қызмет ету мерзіміне есептелген.

Неліктен Lugao Power таңдау керек?

Сертификаттау және сапаны қамтамасыз ету

ISO 9001:2008 сапа менеджменті жүйесі сертификатталған

CE белгісі

Трансформаторлардың сапасын бақылау және сынау жөніндегі ұлттық орталықтан алынған сынақ есептерін теріңіз

Жеткізу алдында 100% жоспарлы сынақ: жүктемесіз жоғалту, жүктеме жоғалуы, қысқа тұйықталу кедергісі, индукцияланған асқын кернеу, ішінара разряд, найзағай импульсі және т.б.

Қаптама және жеткізу

Қаптама: теңіз, құрлық немесе теміржол көлігіне жарамды ағаш жәшік немесе ауа райына төзімді оралған қаптама

Жеткізу жағдайы: маймен толтырылған, мөрленген, зауыттық сынақ есептерімен, нұсқаулықтармен және орнату сызбаларымен бірге

Стандартты керек-жарақтар: май деңгейін өлшейтін құрал, қысымды төмендететін клапан, термометр, төлкелер, жерге қосу болттары және толық жабдық жинағы

Сатудан кейінгі қызмет көрсету міндеттемесі

5 жылдық кепілдік: пайдалануға бергеннен кейін қалыпты пайдалану кезінде туындайтын сапа мәселелерін тегін жөндеу немесе ауыстыру.

Өмір бойы қызмет көрсетуді қолдау: өнімнің қызмет ету циклі бойына техникалық көмек және қосалқы бөлшектердің болуы.

30 жылдық дизайн мерзімі: ұзақ мерзімді сенімділікті қамтамасыз ету үшін жоғары сапалы материалдардан жасалған.

Төтенше жағдайға әрекет ету: ақау туралы хабарламадан кейін бір сағат ішінде әрекет ету; 24 сағат ішінде жергілікті жерде қызмет көрсету.
