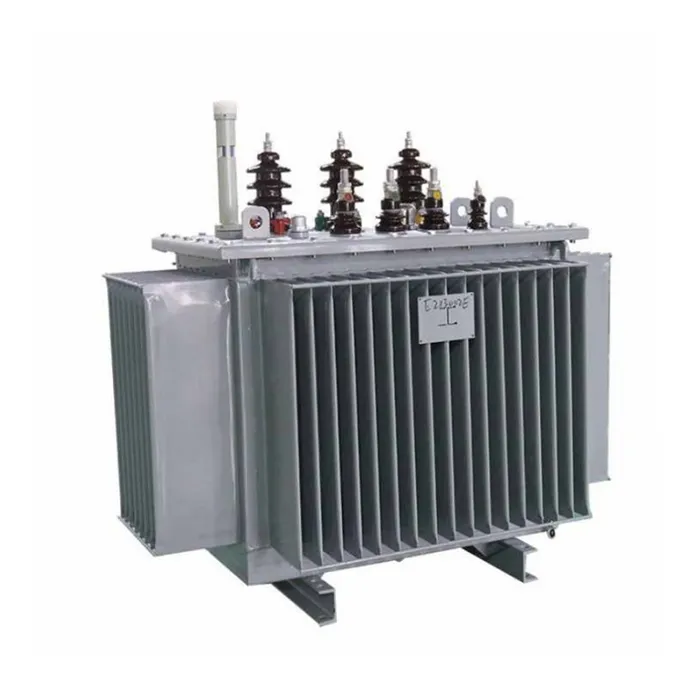

Екі орамды үш фазалы жоғары вольтты трансформатор

Біздің компания жоғары вольтты желілер мен кең ауқымды электр энергиясын өндіру қосымшалары үшін сенімді және тиімді қуат беруді қамтамасыз етуге арналған екі орамды үш фазалы жоғары вольтты трансформатордың кәсіби өндірушісі болып табылады. Біздің негізгі артықшылығымыз икемді емес қолданбалы шешімдер болып табылады, соның ішінде кернеуді реттеудің көптеген әдістері, мысалы, тізбектен тыс кранды ауыстырғыштар және жүктемедегі шүмекті ауыстырғыштар — өзгермелі желі жағдайында электр қуатын үзусіз кернеуді реттеуге мүмкіндік береді. Майға батырылған өзін-өзі салқындату, мәжбүрлі ауаны салқындату және майдың мәжбүрлі айналымы сияқты әртүрлі салқындату опциялары арқылы біздің трансформаторлар әртүрлі орнату орталарына кедергісіз бейімделеді. Бұл өнімдер жеңілдетілген құрылымды, тұрақты жұмысты, күшті соққыға және шамадан тыс жүктемеге төзімділікті және жоғары үнемділікті біріктіреді, бұл оларды қосалқы станциялар, электр станциялары және өнеркәсіптік қуат жүйелері үшін таңдаулы таңдау жасайды.

Бренд: Lugao Power Co., Ltd.
Сертификаттау: ISO/CE/Type сынақ есебі

Сұрау жіберу

Өнім Сипаттамасы

Екі орамды үш фазалы жоғары вольтты трансформатор өндірушіLugao Power Co., Ltd.жоғары вольтты тарату және тарату желілері үшін арнайы әзірленген өнімділігі жоғары күштік трансформатор болып табылады. Үш орамды конструкциялардан айырмашылығы, бұл трансформаторда тек жоғары вольтты және төмен вольтты орамдар бар, бұл құрылымды айтарлықтай жеңілдетіп, операциялық сенімділікті арттырады. Бұл дизайн істен шығу нүктелерін азайтады және ақауларға төзімділікті жақсартады, бұл оны генераторды күшейту қолданбалары мен желіні біріктіру үшін әсіресе қолайлы етеді.

Шығыны аз дәнге бағдарланған кремний болаттан жасалған өзегі және жоғары өткізгіштігі бар оттегісіз мыс орамалары арқылы салынған трансформатор жүктемесіз және жүктеме кезінде өте төмен шығындарға қол жеткізеді. Мықтымайға батырылған салқындату жүйесіжылуды тиімді бөлуді қамтамасыз етеді, ал толық жабылған резервуар құрылымы майдың тотығуына және ылғалдың түсуіне жол бермейді. Көптеген реттеу және салқындату конфигурациялары бар, бұл өнім күрделі жұмыс жағдайында ұзақ мерзімді тұрақты өнімділікті қамтамасыз етеді.

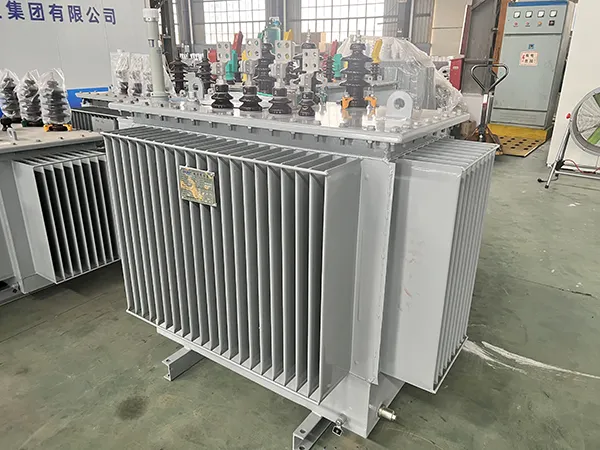

Two Winding Three Phase High Voltage Transformer

Өнімнің ерекшелігі және қолданылуы

Ерекше өзгешеліктері

IEC, ANSI, GB және басқа халықаралық стандарттарға сәйкес келеді немесе асып түседі

Жеңілдетілген құрылым және жоғары сенімділік үшін екі орамды дизайн

Тізбектен тыс немесе жүктеме кезінде кранды ауыстырғыштармен икемді кернеуді реттеу

Бірнеше салқындату әдістері: майға батырылған өзін-өзі салқындату, мәжбүрлі ауаны салқындату, майдың мәжбүрлі айналымы

Жоғары шамадан тыс жүктеме және қысқа тұйықталуға тамаша төзімділік

Толығымен жабылған гофрленген резервуардың дизайны майдың тотығуын және ылғалдың түсуін болдырмайды

Төмен шу жұмысы және жоғары энергия тиімділігі

Қатты сыртқы орталарға жарамды берік құрылыс

Оңай орнату және техникалық қызмет көрсету үшін стандартталған өлшемдер

Сұрақ-жауап: Екі орамды үш фазалы жоғары вольтты трансформатор туралы негізгі түсініктер

С:Екі орамды үш фазалы жоғары кернеулі трансформатор дегеніміз не?

A:Екі орамды үш фазалы жоғары кернеулі трансформатор жалпы магниттік өзекке оралған екі бөлек орамнан тұрады: жоғары вольтты бастапқы орам және төмен вольтты қайталама орам. Ол үш орамды немесе автоматты трансформатор конструкцияларына қарапайым және сенімдірек балама ұсына отырып, үш фазалы қуат жүйелерінде кернеуді арттыру немесе төмендету үшін қолданылады. Бұл құрылым электр станцияларында, қосалқы станцияларда және өнеркәсіптік қолданбаларда кеңінен қолданылады, мұнда тек екі кернеу деңгейі қажет.

С:Бұл трансформаторды қолдануда икемді ететін не?

A:Икемділікке екі негізгі аспекті арқылы қол жеткізіледі. Біріншіден, кернеуді реттеу опциялары пайдаланушыларға тұрақты кернеу талаптары бар қолданбалар үшін тізбегінен тыс түрдегі ауыстырғыштарды немесе кернеудің айтарлықтай ауытқуы бар желілер үшін жүктемедегі шүмекті ауыстырғыштарды таңдауға мүмкіндік береді, бұл электрмен жабдықтауды үзбей реттеуге мүмкіндік береді. Екіншіден, салқындату әдісінің икемділігіне стандартты қолданбалар үшін майға батырылған өзін-өзі салқындату, сыйымдылықты арттыру үшін ауаны мәжбүрлеп салқындату және әртүрлі орнату жағдайларына бейімделуді қамтамасыз ететін жоғары жүктеме немесе жоғары температуралық орталар үшін майдың мәжбүрлі айналымы кіреді.

С:Екі орамды дизайн сенімділікті қалай арттырады?

A:Үш орамды трансформаторлармен салыстырғанда орамдары аз және қарапайым ішкі қосылымдары бар екі орамды құрылым ықтимал ақаулық нүктелерін азайтады және өндіріс пен техникалық қызмет көрсетуді жеңілдетеді. Бұл жұмыс сенімділігін жоғарылатады, ішкі ақаулар қаупін азайтады және ақауларды жоюды жеңілдетеді, бұл генераторды күшейту немесе негізгі желілік қосалқы станциялар сияқты маңызды қолданбалар үшін өте қолайлы етеді.

С:Жоғары шамадан тыс жүктеменің және қысқа тұйықталуға төзімділіктің артықшылықтары қандай?

A:Жоғары шамадан тыс жүктеме сыйымдылығы трансформатордың қызып кетусіз немесе өнімділікті төмендетпестен уақытша жүктеме асқынуларын жеңе алуын қамтамасыз етеді, бұл сұраныс өзгеретін өнеркәсіптік немесе желілік орталарда өте маңызды. Қысқа тұйықталуға тамаша төзімділік — оңтайландырылған орама құрылымдары, берік қысқыш жүйелер және жоғары берік оқшаулағыш материалдар арқылы қол жеткізіледі — трансформаторды желі ақаулары кезінде механикалық және термиялық кернеулерден қорғайды, қызмет ету мерзімін едәуір ұзартады.

Қолданудың негізгі сценарийлері

Электр станциялары:Генераторларды жоғары вольтты беру желілеріне қосу үшін генераторлық күшейткіш трансформаторлар ретінде пайдаланылады.

Торлық қосалқы станциялар:110кВ-тан 35кВ-қа дейін немесе 220кВ-тан 110кВ-қа дейін сияқты екі желі деңгейі арасындағы кернеуді түрлендіру үшін өте қолайлы.

Өнеркәсіптік энергетикалық жүйелер:Сенімді электрмен жабдықтауды қажет ететін ірі өнеркәсіптік нысандар үшін жоғары кернеуді төмен кернеуге түрлендіруді қамтамасыз етеді.

Жаңартылатын энергия көздерін біріктіру:Қоршаған ортаның қиын жағдайларында желіге қосылу үшін кернеу көтерілетін жел электр станциялары мен күн электр станциялары үшін қолайлы.

Инфрақұрылымдық жобалар:Жоғары сенімділік пен икемді орнату опцияларын қажет ететін әуежайларда, теміржолдарда, деректер орталықтарында және ауруханаларда орналастырылған.

Өнім параметрі (спецификация)

Рейтинг (кВА)	HV (кВ)	LV (кВ)	Векторлық топ	Кедергі (%)	Жүксіз жоғалту (кВт)	Жүктеменің жоғалуы (кВт)	Жүксіз ток (%)	Салмағы (кг)	Өлшемдері (L×W×H) мм
1000	35	10	YNd11	6.5	1.85	11.20	0.9	2850	1850×1300×1650
2000	35	10	YNd11	7.0	2.80	18.50	0.8	3850	2100×1450×1850
3150	35	10	YNd11	7.0	3.90	26.50	0.7	4950	2350×1600×2100
5000	35	10	YNd11	7.5	5.60	36.80	0.6	6650	2650×1800×2350
8000	35	10	YNd11	8.0	8.20	52.00	0.5	8850	2950×2000×2650
Ескертпе: Түрту диапазоны: ±5%, ±2×2,5%; Жиілік: 50Гц / 60Гц қолжетімді; Арнайы кернеу коэффициенттері сұраныс бойынша қол жетімді.

Өндіріс мәліметтері

Негізгі материал және өндіріс процесі

Екі орамды үш фазалы жоғары вольтты трансформатор өзегі жүктемесіз жоғалтуларды азайтып және магниттеу тогын төмендететін сатылы қосындысы бар жоғары өткізгіштігі бар суықтай илектелген дәнді-бағытталған кремний болаттан жасалған. Негізгі ламинациялар дәлдікпен кесіледі және тығыз қосылыстар мен біркелкі магниттік жолдарды қамтамасыз ету үшін автоматты түрде қабатталады. Құрылымдық тұтастықты және төмен шу жұмысын сақтау үшін ядро жартылай құрғақ шыны таспамен сенімді түрде байланған.

Орам құрылымы

Жоғары вольтты және төмен вольтты орамдар жоғары өткізгіштік пен төмен резистивті шығындарды ұсынатын оттегісіз мыс өткізгіштер арқылы жасалған. Төмен кернеу орамасы бойлық май арналары бар фольга немесе бұрандалы құрылымды қабылдайды, бұл механикалық беріктік пен қысқа тұйықталуға төтеп беру қабілетін айтарлықтай арттырады. Жоғары кернеу орамасы кернеуді бөлуді және импульс күшін оңтайландыру үшін аралық немесе үздіксіз диск конфигурацияларымен жасалған.

Оқшаулау және салқындату жүйесі

Тамаша диэлектрлік беріктік пен химиялық тұрақтылықты қамтамасыз ету үшін жоғары сапалы минералды оқшаулағыш май немесе экологиялық таза жоғары өрт нүктесі бар оқшаулағыш сұйықтық қолданылады. Майлы қағазды оқшаулау жүйесі қалдық ылғал мен ауаны жою үшін вакуумды кептіру және май толтыру процестерінен өтеді, бұл ішінара разрядтың жоғары кернеуін және ұзақ мерзімді жұмыс сенімділігін қамтамасыз етеді. Салқындату опцияларына әртүрлі қолдану талаптарын қанағаттандыру үшін майға батырылған өзін-өзі салқындату (ONAN), мәжбүрлі ауа салқындату (ONAF) және майдың мәжбүрлі айналымы (OFAF) кіреді.

Резервуар және тығыздағыш құрылымы

Екі орамды үш фазалы жоғары вольтты трансформатор гофрленген резервуардың дизайнын қабылдайды. Гофрленген резервуардың дизайны консерваторды қажет етпей-ақ термиялық кеңею компенсациясын қамтамасыз етеді. Толығымен жабылған құрылым майдың тотығуы мен ылғалдың түсуіне жол бермейді, техникалық қызмет көрсету жиілігін азайтады және майдың қызмет ету мерзімін ұзартады. Төмен деңгейлі дабылы бар қысымды төмендету клапандары мен май деңгейін өлшегіштер қалыпты емес жағдайларда қауіпсіз жұмысты қамтамасыз ету үшін стандартты болып табылады.

Қорғау және басқару конфигурациясы

Стандартты жабдыққа дабыл контактілері бар май температурасын өлшейтін құрал, орама температурасының индикаторы және қысымды төмендету клапаны кіреді. Жетілдірілген бақылауды қажет ететін қолданбалар үшін динамикалық жүктемені басқаруды және ақауды ерте анықтауды қосу үшін қосымша газ релелері және талшықты-оптикалық температураны өлшеу жүйелері қол жетімді.

Сапа және сынақ кепілдігі

Екі орамды үш фазалы жоғары вольтты трансформаторлар жеткізу алдында жан-жақты типті сынақтан және жоспарлы сынақтан өтуі керек, соның ішінде жүктемесіз жоғалту және жүктеме жоғалту сынақтары, қысқа тұйықталу кедергісі сынақтары, индукцияланған асқын кернеуге төзімділік сынақтары, ішінара разряд сынақтары және найзағай импульсі сынақтары. Барлық негізгі өнімділік көрсеткіштері ұлттық стандарттардың да, IEC техникалық сипаттамаларының да талаптарынан асып түседі, бұл күрделі кен орындарында ұзақ мерзімді тұрақты жұмысты қамтамасыз етеді.

Өнімді сатудан кейінгі қызмет көрсету

Барлық өнімдер қалыпты пайдалану кезіндегі өндірістік ақауларға қарсы бес жылдық кепілдікпен қамтылған, кепілдік ағып кетпейтін және бояусыз жұмыс істейді.

Өмір бойы қызмет көрсетуді қолдау өнімнің қызмет ету циклі бойына қосалқы бөлшектер мен техникалық көмектің қолжетімділігін қамтамасыз етеді.

Тиісті техникалық қызмет көрсету жағдайында 30 жылдан кем емес қызмет ету мерзіміне арналған.

Жабдық істен шыққан жағдайда, жеткізуші хабарландыру алғаннан кейін бір сағат ішінде жауап береді және 24 сағат ішінде ел ішінде техникалық персоналды сайтқа жібереді.

Қызмет көрсету міндеттемесі

Lugao Power Co., Ltd компаниясы ISO 9001-2008 сапа менеджменті жүйесі бойынша жұмыс істейді, бұл барлық екі орамды үш фазалы жоғары вольтты трансформаторлардың зауыттан шықпас бұрын 100% сапа стандарттарына сай болуын қамтамасыз етеді. Тұтынушының толық қанағаттануын қамтамасыз ету үшін сатуға дейінгі, сату және сатудан кейінгі кешенді қызметтер көрсетіледі.

Стандарттардың сәйкестігі:

GB1094.1~2-1996 GB1094.3-2003 GB1094.5-2008 GB/T6451-2015 JB/T3837-2010 GB/T311.1-3.11-97 IEC 60076 сериясы
