Жаһандық өнеркәсіптік қуат қажеттіліктері үшін сенімді коммутациялық құрылғылар өндірушісі

Қорғаныс релесі сыни 0,1 секундтық терезеде ақаулықты жоя алмаса, нәтижесінде доғаның жарқылы шиналарды буландырып, қосалқы станцияның апатты өшірулерін тудыруы мүмкін. Мамандандырылған, Қытайдағы Switchgear өндіруші ретінде жұмыс істейтін Lugao Power Co., Ltd. IEC сертификаты бар, қатаң сыналған металл қоршалған тарату құрылғылары жүйелері арқылы таратудың осалдығын жояды. 2016 жылдан бастап біздің ISO9001 және SGS сертификаты бар қондырғымыз коммуналдық қызметтерді, EPC мердігерлерін және өнеркәсіптік нысандарды сенімді, қосу және ойнату арқылы қорғау және басқару шешімдерімен қамтамасыз ететін ауадан оқшауланған және газ оқшауланған тарату құрылғыларын жеткізеді, бұл жерде іске қосу уақытын 50%-ға дейін қысқартады.

Ауа оқшауланған және арасында қалай таңдауға боладыГазды оқшауланған тарату құрылғысыСіздің жобаңыз үшін?

When evaluating qualified Switchgear suppliers, engineering procurement teams frequently ask: Should we specify AIS or GIS technology for our substation? Жауап қолжетімді сайт аумағына, қоршаған орта жағдайларына және ұзақ мерзімді техникалық қызмет көрсету стратегиясына байланысты.



Ауа оқшауланған коммутациялық құрылғы (AIS) көрінетін ажырату нүктелері мен қолжетімді шиналары бар дәстүрлі, мөлдір құрылымды ұсынады. Бұл дизайн тексерудің қарапайымдылығына, қарапайым техникалық қызмет көрсетуге және үнемділікке басымдық береді. Lugao компаниясының AIS шешімдері, мысалы, 13,8 кВ металл қоршалған тарату құрылғысы, берік болат жақтаумен, жоғары берік оқшаулағыш материалдармен және мыс шиналарымен жасалған, бұл кеңістік қатты шектелмейтін стандартты қосалқы станциялық орталарда сенімді жұмысты қамтамасыз етеді.



Газ оқшауланған коммутациялық құрылғы (GIS), керісінше, SF6 газымен толтырылған ықшам, толығымен жабылған қоршауды қабылдайды, бұл іздің бір бөлігінде ерекше диэлектрлік беріктікті ұсынады. Бұл дизайн қалалық жерасты қосалқы станциялары, көпқабатты үйлер және шектеулі жылжымайтын мүліктері бар өнеркәсіптік аймақтар үшін өте қолайлы.



Екі дизайн да негізгі артықшылықтарды бөліседі ---зауыттық алдын ала сынау, модульдік құрылыс және жылдам орналастыру --- бірақ таңдау сайып келгенде, жергілікті желі стандарттарына, қолжетімді сайт аймағына және техникалық қызмет көрсетуге қол жеткізу талаптарына сәйкес келеді. Lugao екі конфигурацияны да толық теңшеумен ұсынады, бұл аймақтық жоба сипаттамаларына қарамастан үздіксіз интеграцияны қамтамасыз етеді.

Лугао диэлектрлік тұтастық пен қысқа тұйықталуға төтеп беру қабілетін қалай тексереді?

Тарату құрылғылары найзағайдың шамадан тыс кернеуіне, коммутацияның асқын кернеуіне және тордың ақаулары кезінде пайда болатын орасан зор электромагниттік күштерге төтеп беруі керек. Lugao тарату құрылғыларының жүйелері қатаң сынақтар арқылы расталған жоғары диэлектрлік негіздермен жасалған: бір минут ішінде 42 кВ қуат жиілігіне және IEC 62271-1 стандарттарына сәйкес келетін немесе асатын жоғары вольтты жағында 75 кВ найзағай импульсіне төзімді.

Қысқа тұйықталуға төзімділік келіспейді. Біздің тарату құрылғыларымыз қысқа тұйықталуға төзімділік көрсеткіштеріне сыналған, мысалы, жоғары вольтты жағында 20 кА-дан 40 кА RMS-ке дейін. Сынақтан кейінгі тексерулер шина қосылысының тұтастығын және құрылымдық деформацияның нөлділігін растайды, бұл жоба инженерлеріне ең күрделі ақаулық жағдайында жүйенің тұрақтылығын қамтамасыз етеді.

Қандай құрылымдық қорғау және қоршаған ортаға бейімделу біріктірілген?

Ауа-райының, шаңның және кездейсоқ әсерлердің әсеріне ұшыраған коммутациялық құрылғының қоршауы қоршаған ортаның бұзылуына қарсы бірінші қорғаныс болып табылады. Lugao тарату құрылғысы қатты бөлшектердің түсуіне және су шашырауына тиімді қарсылықты қамтамасыз ететін ішкі блоктар үшін IP4X қорғаныс рейтингтеріне және сыртқы қондырғылар үшін жоғарырақ рейтингтерге жетеді. Коррозияға қарсы беттік өңдеулері бар коррозияға төзімді болаттан жасалған (маңызды құрамдас бөліктер үшін қалыңдығы ≥2 мм) корпус экстремалды қоршаған орта температурасына, жоғары ылғалдылыққа және коррозияға ұшырайтын жағалау атмосферасына төтеп береді, ондаған жылдар бойы қызмет ету үшін құрылымның тұтастығын қамтамасыз етеді.

Лугао қандай конфигурацияларды, кернеу кластарын және қуаттарды қамтамасыз ете алады?

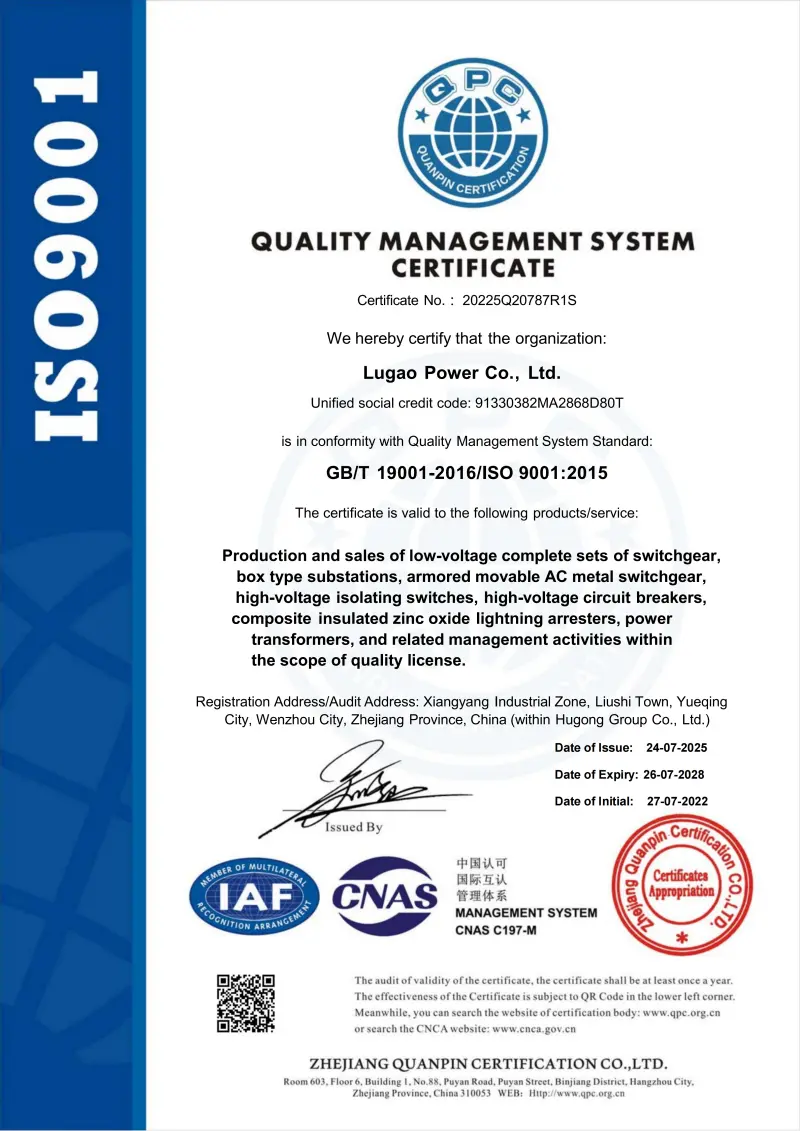

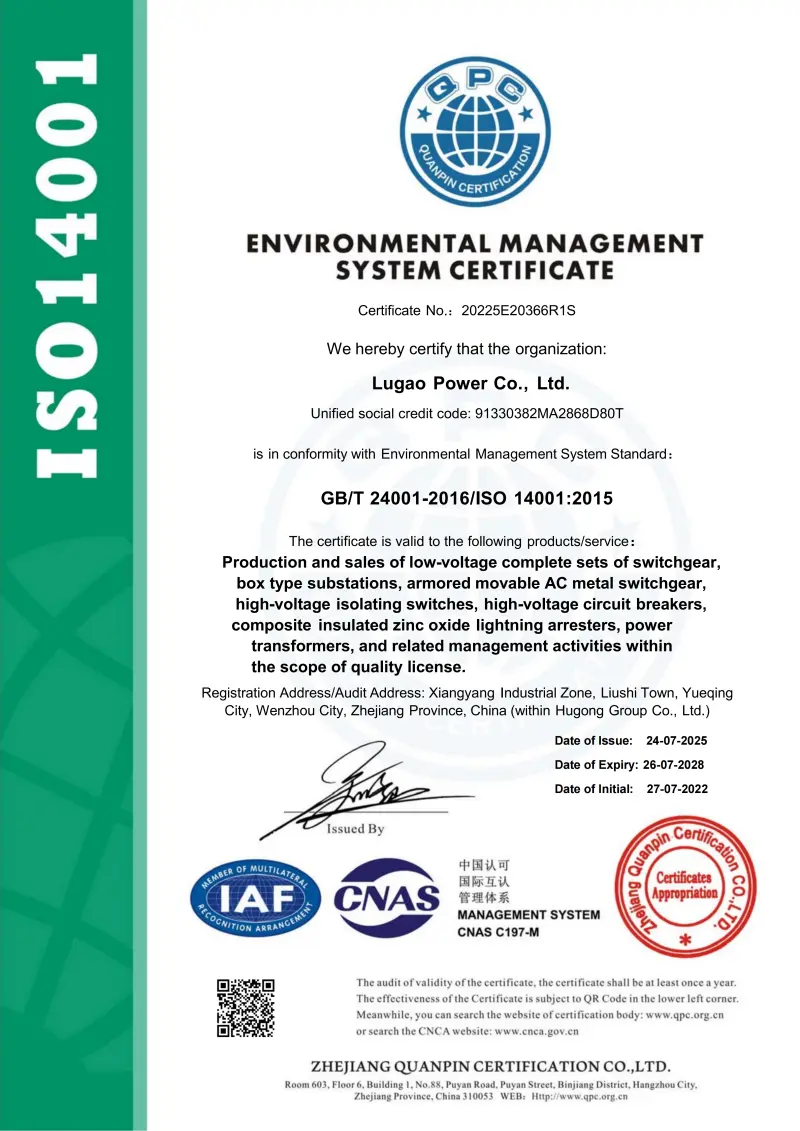

Lugao компаниясының ISO9001 және SGS сертификаты бар кәсіпқой құрастыру желілерімен және толық қуатты сынақ алаңдарымен жабдықталған өндірістік шеберханасы IEC, GB, CE және CCC халықаралық стандарттарына қатаң сәйкес Switchgear жүйелерін өндіреді, бұл сайтты қымбат өзгертулерсіз тікелей қосу және ойнатуды қолдануды қолдайды.

Кернеу кластары және сыйымдылық диапазондары:

· 33кВ / 40,5кВ ОЖ ЖҚ тарату құрылғысы:Коммуналдық қосалқы станцияларға, жел электр станцияларының коллекторлық жүйелеріне және қысқа тұйықталуға берік төзімділікті және ішінара разрядтың төмен деңгейлерін қажет ететін ауыр өнеркәсіптік аймақтарға арналған. KYN61-40.5 ауадан оқшауланған немесе GIS конфигурациялары ретінде қол жетімді.

· 24кВ / 13,8кВ орташа кернеулі тарату құрылғысы:Мемлекеттік желілік автоматтандыру қолданбаларын қашықтан басқаруға, сезуге және қорғауға мүмкіндік беретін интеллектуалды модульдермен жабдықталған. Қалалық көпқабатты үйлер, тұрғын үйлер және муниципалды инфрақұрылым үшін қолайлы.

· 11кВ / 12кВ таратушы құрылғы:Коммерциялық кешендер, тұрғын үйлер және ауылды электрлендіру жобалары үшін өте қолайлы. Features fixed or drawable designs with vacuum circuit breaker options .

Коммутаторлар мен құрамдас бөліктердің опциялары:

Lugao арнайы жоба талаптарына сәйкес келетін икемді ішкі конфигурацияларды ұсынады:

· Ажыратқыш түрі:Басқа түрлермен салыстырғанда доғаның жақсы сөндірілуін және ұзақ қызмет ету мерзімін ұсынатын орташа кернеулі қолданбаларға арналған вакуумдық ажыратқыш (VCB). Күшті үзу мүмкіндігін қажет ететін жоғары кернеулі қолданбалар үшін қол жетімді SF6 ажыратқыштары.

· Ажыратқыш шкаф түрлері:XGN15, HXGN17 немесе KYN28A, бекітілген немесе тартылатын конструкциялары бар, сақиналы желіні, терминалды немесе қос қуат көзі режимдерін қолдайтын шкафтар .

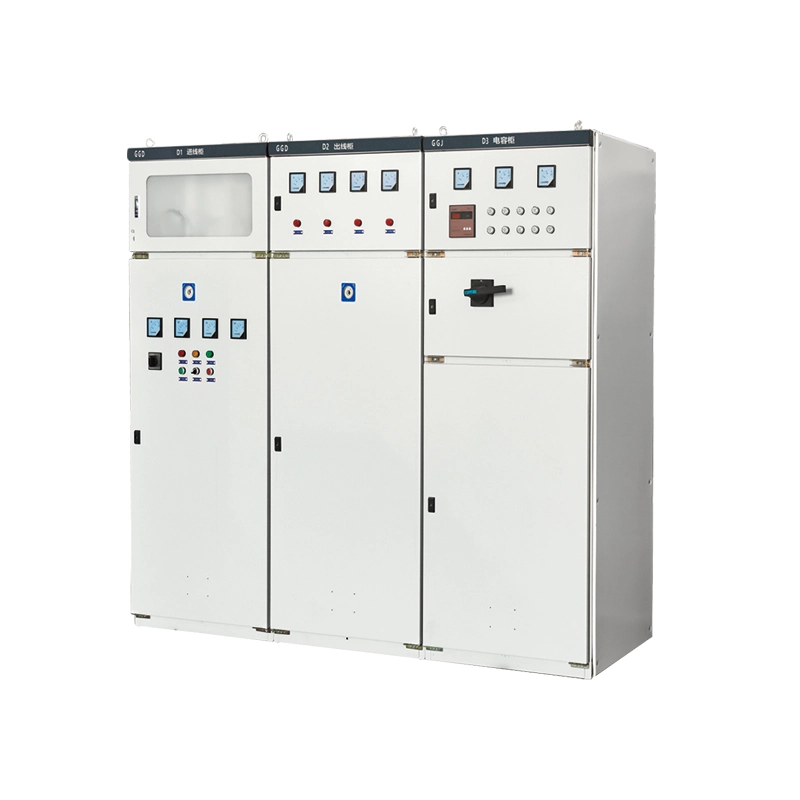

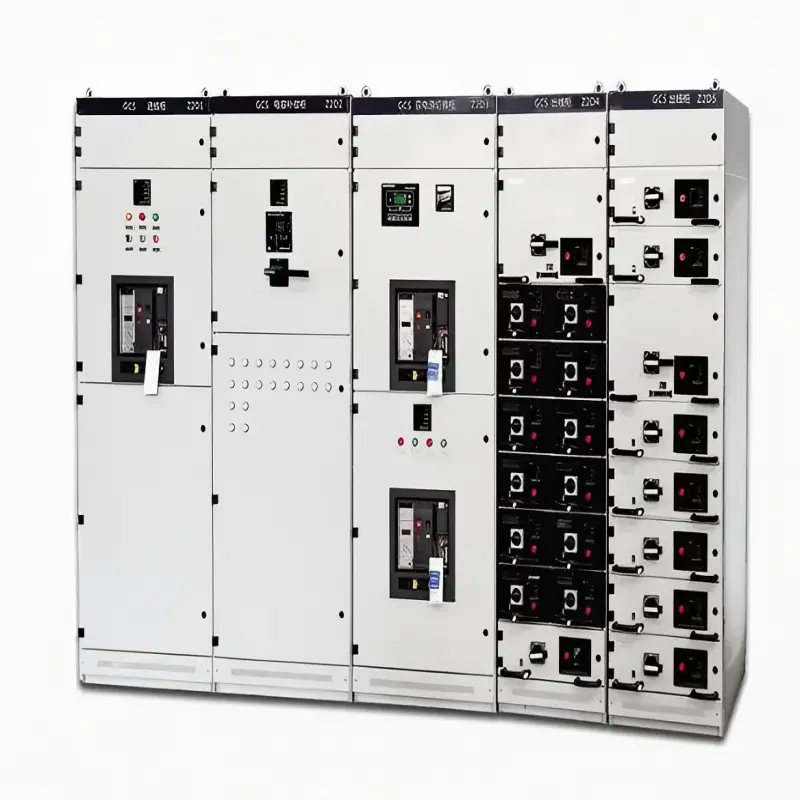

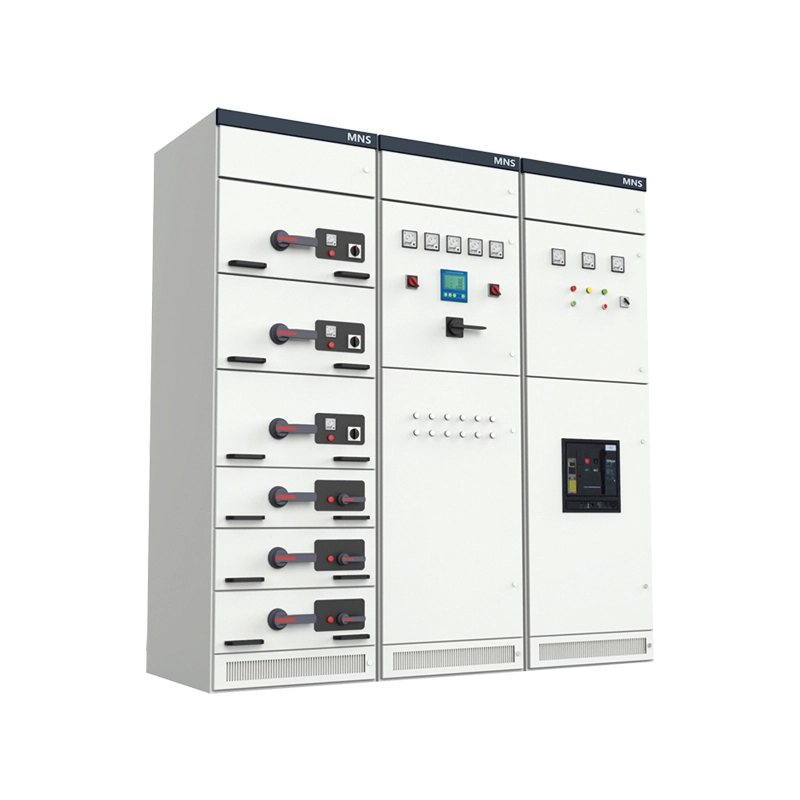

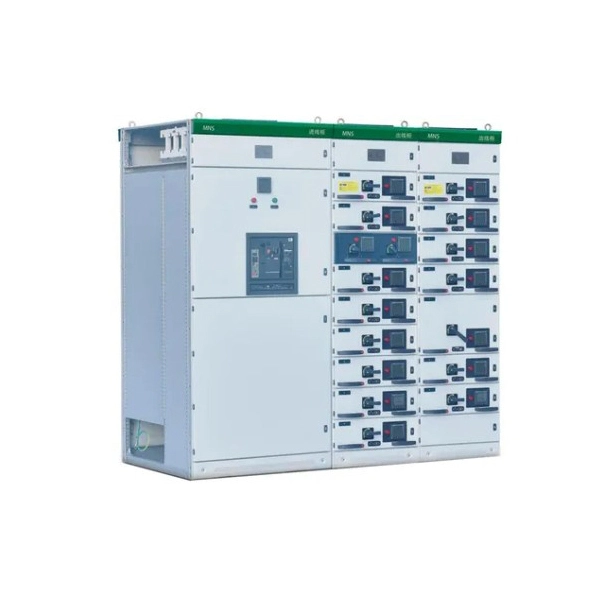

· Төмен вольтты тарату:GGD, GCS немесеMNS тарату құрылғысыкіріс, шығыс және реактивті компенсация функциялары бар, панель түріндегі немесе шкафта орнатылған құрылымдарды қолдайтын.

Кеңістігі шектеулі қалалық учаскелер үшін тамаша коммутациялық құрылғы конфигурациясын қалай таңдауға болады?

Еден кеңістігі кең дәстүрлі қосалқы станциялар үшін әдеттегі AIS қондырғылары мүмкін болып қалады. Дегенмен, қалалық жерасты қосалқы станциялары, ықшам ГАЖ қондырғылары және кептелістерге толы коммерциялық аудандар кеңістікті оңтайландырған шешімдерді талап етеді. Lugao жоғары тығыздықтағы тарату құрылғылары мен біріктірілген конструкцияларды пайдалану арқылы жер аумағының жалпы талаптарын азайта отырып, теңшелген іздерді оңтайландыруды ұсынады. ГАЖ шешімдері, олардың ықшам көлемімен, әсіресе, жер шығындары өте жоғары болатын қалалық тарату үшін қолайлы. AIS қондырғылары үлкенірек болғанымен, техникалық қызмет көрсету жиілігі жоғары өнеркәсіптік қолданбалар үшін жоғары қызмет қолжетімділігін ұсынады.

Біздің өндірістік желіні қараңызБейне

Лугаоның коммутациялық құрылғыларды өндірудегі тамаша тәжірибесін өз көзіңізбен көріңіз:
