Кернеудің ауытқуы, найзағайдың жарқырауы және үздіксіз шамадан тыс жүктеме жағдайлары жиі орамның деформациясын және электр тарату желілеріндегі оқшаулаудың мерзімінен бұрын бұзылуын тудырады. Қытайда орналасқан мамандандырылған қуат трансформаторы зауыты ретінде жұмыс істейтін Lugao Power Co., Ltd. дәлдікпен оралған мыс орамалары, озық өзекті күйдіру технологиясы және ауыр салмақты майға батырылған оқшаулау жүйелері арқылы тасымалдаудың осалдығын жояды. 2016 жылдан бастап біздің ISO9001 және SGS сертификаты бар өндіріс орнымыз электр желісінің төтенше бұзылыстарын жұтатын, тұрақты кернеу реттелуімен және ұзақ мерзімді электр сенімділігімен коммуналдық қосалқы станциялар мен өнеркәсіптік қондырғыларды қамтамасыз ететін сенімді арттыру және төмендету қондырғыларын жеткізді.
Қандай электрлік және механикалық күштер жоғары вольтты электр трансформаторының өнімділігін басқарады?
Тек орташа кернеуді түрлендіруді орындайтын стандартты тарату трансформаторларынан айырмашылығы, Power Transformer шешімдері екі қарама-қайшылықты талаппен күресуі керек: олар генератордың шығыс кернеуін беру деңгейіне дейін төмендетуі керек немесе жоғары вольтты, жоғары қуатты қуатты тарату деңгейіне дейін төмендетуі керек - сонымен бірге үлкен электромагниттік күштерге және қысқа тұйықталу токтарының туындауы кезінде туындайтын ақауларға төтеп береді.
Кәдімгі орама құрылымдары тұрақты радиалды электромагниттік күштердің әсерінен деформацияға немесе тіпті құлауға бейім, бұл кенеттен бұрылыстар арасындағы қысқа тұйықталуларды және апатты сәтсіздіктерді тудыруы мүмкін. Біздің тапсырыс бойынша құрастырылған қондырғыларда оңтайландырылған өзек қысқыш жүйесі, жоғары берік оқшаулағыш тақта және қатты резервуар құрылымы бар. Бұл дизайн осьтік және радиалды электромагниттік күштердің толық ажыратылуына қол жеткізеді, орамның орын ауыстыруын және ыстық нүкте температурасының шамадан тыс жоғарылауын тиімді болдырмайды. Осы оңтайландырылған механикалық дизайн арқасында,Лугао күштік трансформаторларыұзақ мерзімді, үздіксіз, ауыр жүкті беру жағдайында қызмет ету мерзімін 28%-ға дейін ұзарту.
Негізгі металлургия және орау әдістері ыстық нүктелер мен оқшаулаудың қартаюын қалай болдырмайды?
Қуат трансформаторының білікті жеткізушілерін тексерген кезде инженерлік-техникалық топтар негізгі материалды таңдауға, орау техникасына және интегралды оқшаулауды үйлестіруге назар аударуы керек. Ұзақ мерзімді беріліс кезіндегі циклдік жүктеме өзгерістері өзек қосылыстары мен орама өткізгіштерінде локализацияланған қызып кетуді оңай тудырады, майдың деградациясын одан әрі тездетеді, қағаз оқшаулағышының морттануын және диэлектриктердің қайтымсыз бұзылуын тудырады.
|
Ішкі компонент
|
Негізгі материалды таңдау
|
Өзек/орамалық өңдеу
|
Өнімділік көрсеткіші
|
Бастапқы сәтсіздіктердің алдын алу
|
|
Өткізгіштігі жоғары өзек қабаттары
|
Жоғары сұрыпты суық илемделген дәнге бағытталған кремний болат (27QG120)
|
Біріктірілген буын және кернеуді жеңілдететін күйдіру
|
Жүксіз жоғалту ≤ IEC 60076 стандарты
|
Негізгі қанықтыру мен ағынның ағып кету нүктелерінің алдын алады
|
|
Precision-Wound HV/LV орамалары
|
Оттегісіз мыс өткізгіштер + премиум крафт қағазды оқшаулау
|
Үздіксіз бұрандалы орау және вакуумда кептіру
|
Динамикалық қысқа тұйықталуға төзімділік ≥ 2,5% реактивтіліктің ауытқуы
|
Кенеттен бұзылған токтар кезінде орамның бұралуын жояды
|
|
Ауыр жүкті цистерналардың құрылымы
|
Жоғары берік құрылымдық болат (Q345R)
|
Роботтық дәнекерлеу және қысымды сынау (0,3 МПа)
|
Ағып кету жылдамдығы нөл (24 сағаттық су астында қалу сынағы)
|
Ішкі доға қысымында майдың ағуын және резервуардың жарылуын болдырмайды
|
|
Жетілдірілген май оқшаулау жүйесі
|
Жоғары сортты минералды май немесе биологиялық ыдырайтын табиғи эфир сұйықтығы
|
Майды вакууммен толтыру және ыстық май айналымын кептіру
|
Бұзылу кернеуі ≥ 60кВ (IEC 60156)
|
Жартылай разрядты болдырмайды және жылудың таралуын тездетеді
|
Лугао қандай арнайы кернеу, сыйымдылық және салқындату мәнерлерін қамтамасыз ете алады?
Lugao Power Co., Ltd компаниясы кәсіби кесу желілерімен, орау машиналарымен, вакуумды кептіру пештерімен және толық қуатты сынақ алаңдарымен жабдықталған ISO9001 және SGS сертификаты бар өндірістік шеберханаға ие. Барлық өнімдер IEC, GB, CE және CCC халықаралық стандарттарына қатаң сәйкес жасалған, қосалқы станцияның бастапқы орналасуларын өзгертпей, тікелей қосу және ойнату арқылы ауыстыруды қолдайды.
Кернеу кластары және сыйымдылық диапазондары
Lugao әртүрлі беру деңгейлері мен тарату желілерінің талаптарын сәйкестендіру үшін бірнеше қуат трансформаторының кернеу кластарын әзірлейді:
· 132кВ / 110кВ күшейткіш/төмен қуат трансформаторы:Ірі коммуналдық қосалқы станцияларға, электр станцияларының желіге қосылу жүйелеріне және электр қуатын жаппай тасымалдауды қажет ететін ауыр өнеркәсіптік аймақтарға арналған. ONAN немесе ONAF салқындатуымен майға батырылған берік резервуар құрылымын қабылдай отырып, оның қысқа тұйықталуға ерекше төзімділік қабілеті және өте төмен ішінара разряд деңгейлері (≤ 5 pC), сонымен бірге втулкалар мен шүмекті ауыстырғыштарды тексеру мен жөндеуді жеңілдетеді.
· 33кВ / 35кВ қуат трансформаторы:Орташа өлшемді өнеркәсіптік зауыттар, жел электр станцияларын жинау қосалқы станциялары және кампус тарату желілері үшін қолайлы. Ол икемді салқындату опцияларын және желідегі кернеудің ауытқуын қамтамасыз ету үшін теңшелетін кернеу шүмектерін ұсына отырып, ықшам ізімен жоғары тиімділікті теңестіреді.
· 11кВ таратушы қуат трансформаторы:Коммерциялық кешендер, тұрғын үйлер және ауылды электрлендіру жобалары үшін өте қолайлы. Ол май консерваторының қажеттілігін болдырмайтын, осылайша техникалық қызмет көрсету жиілігін азайтатын және қатал сыртқы ортада сенімді жұмысты қамтамасыз ететін гофрленген май ыдысының дизайнымен ерекшеленеді.
Салқындату әдісі опциялары
Барлық Lugao Трансформатор бірліктер сайт жағдайларына негізделген жылу өнімділігін оңтайландыру үшін икемді салқындату конфигурацияларын ұсынады:
· ONAN (Табиғи табиғи ауа мұнайы):Салқындату үшін табиғи конвекцияға сүйенеді—қоршаған орта жағдайлары қолайлы болатын қалыпты жүктеме қолданбалары үшін өте қолайлы.
· ONAF (Oil Natural Air Forced):Үздіксіз шамадан тыс жүктеме қабілеттілігін шамамен 30%-ға арттыра отырып, мәжбүрлі ауаны салқындату желдеткіштері арқылы табиғи май айналымын арттырады.
· OFAF (Мұнаймен Әуе Күштері):Күрделі орталарда қуатты қуат трансформаторы орнатулары үшін жылудың максималды таралуына мүмкіндік беретін, мәжбүрлі ауаның жылу алмастырғыштарымен мәжбүрлі май айналымын орнатады.
Кеңістіктері шектеулі қосалқы станциялар үшін мінсіз қуат трансформаторының конфигурациясын қалай таңдауға болады?
Қуат трансформаторытаңдауда торап кеңістігіндегі шектеулерді, жүктеменің өсу болжамдарын және тор ақаулары деңгейіне қойылатын талаптарды жан-жақты ескеру қажет. Еден кеңістігі бар дәстүрлі ірі қосалқы станциялар үшін сыртқы радиаторлары бар кәдімгі үш фазалы майлы қондырғылар қолайлы шешім болып табылады. Олар электромагниттік кернеудің біркелкі таралуын реттейді, ал техникалық қызмет көрсету бригадалары көрші жабдықты қуатсыздандырусыз втулкалар мен шүмектерді ауыстырғыштарды оңай тексере алады.
Қалалық жерасты қосалқы станциялары мен ықшам GIS (Газ оқшауланған қосалқы станция) қондырғылары үшін біріктірілген радиатор панельдері бар төменгі профильді конструкциялар көбірек қолданылады. Lugao заманауи қалалық желіні кеңейту талаптарын қанағаттандыру үшін тұрақты қуатты өңдеу сыйымдылығын және салқындату тиімділігін сақтай отырып, еден кеңістігінің жалпы талаптарын 15%-ға дейін азайта отырып, теңшелген аумақты оңтайландыруды ұсынады.
Ұзақ мерзімді пайдалану кезінде мұнайдың жоғары температурасын және ішінара разрядтың көтерілуін қалай шешуге болады?
Лугао трансформаторларында қолданылатын компоненттер екі жалпы пайдалану мәселесін тиімді шешеді: май температурасының шамадан тыс жоғарылауы және бақыланбайтын ішінара разряд (PD). Жоғары вольтты кернеудің және үздіксіз жүктеме токтарының ұзақ әсер етуі мыс пен темірдің айтарлықтай шығынын тудырады, бұл оқшаулағыш майдың диэлектрлік беріктігінің төмендеуіне және орама аралық оқшаулаудың нашарлауына әкеледі; бұл өз кезегінде ішінара разряд пен газдың жиналуын тудырады, бұл апатты жарқыл оқиғаларына әкелуі мүмкін.
Біздің эксклюзивті кіріктірілген ыстық май айналымы және вакуумды кептіру процессі жоғары тиімді радиаторлар банкімен үйлеседі, оқшаулағыш майды үздіксіз айналдырады және салқындатады. Ол 24 сағат бойы үздіксіз толық жүктемемен жұмыс істегенде (қоршаған орта температурасы ≤ 40°C) майдың үстіңгі температурасын 75°C-тан төмен тұрақты бақылайды, орама қағазды оқшаулау үшін толық диэлектрлік қорғанысты сақтайды, ішкі газ тепе-теңдігін тұрақтандырады және ыстық нүктенің жиналуынан туындаған жергілікті разряд пен майдың ыдырауын болдырмайды.
Біздің өндірістік желіні қараңызБейне
Лугаоның қуат трансформаторын өндірудегі жетістіктерін өз көзіңізбен көріңіз: [YouTube сайтындағы толық өндірістік турымызды көру үшін осы жерді басыңыз]
Қатысты өнімдерді зерттеңіз
· [10КВ аморфты қорытпалы құрғақ түрдегі трансформатор] — энергияны үнемдейтін ішкі тарату қолданбалары үшін өте қолайлы.
· [33кВ 35кВ майлы трансформатор] — Өнеркәсіптік және жаңартылатын жобаларға арналған сенімді орта вольтты шешім.
· [132кВ 110кВ 50МВА 125МВА майлы трансформатор] — Коммуналдық тарату желілеріне арналған жоғары қуатты магистраль.

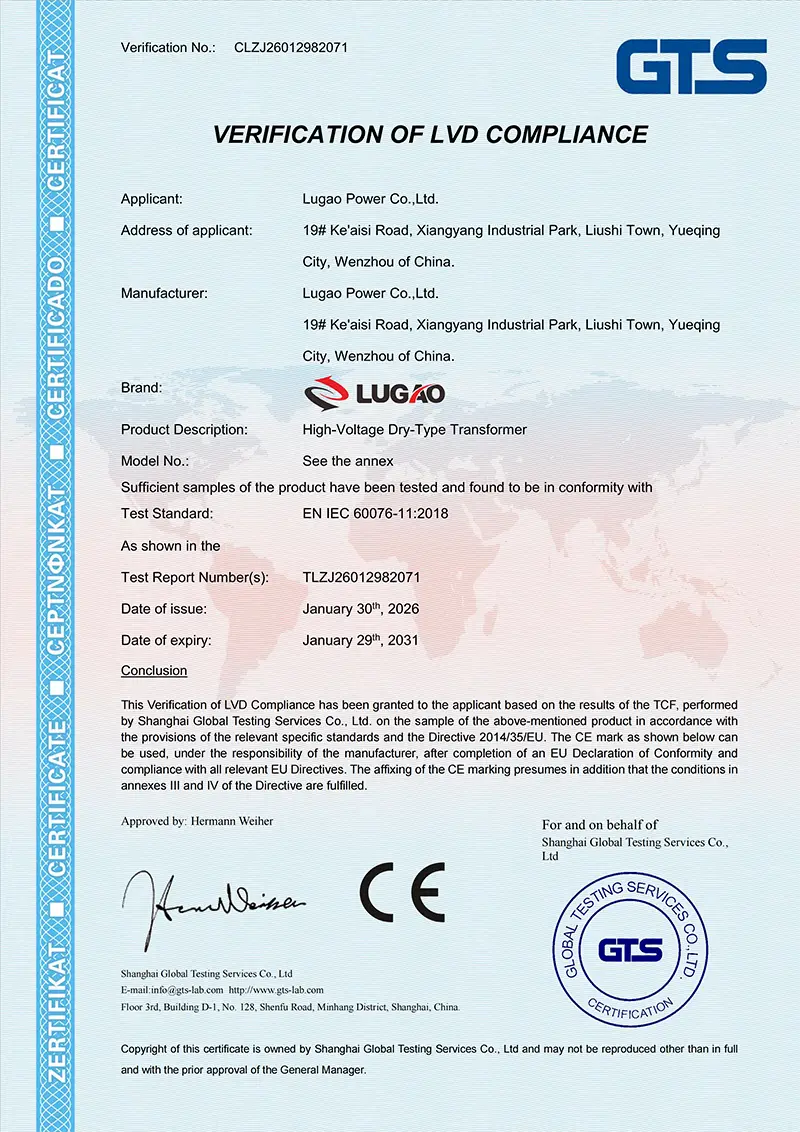

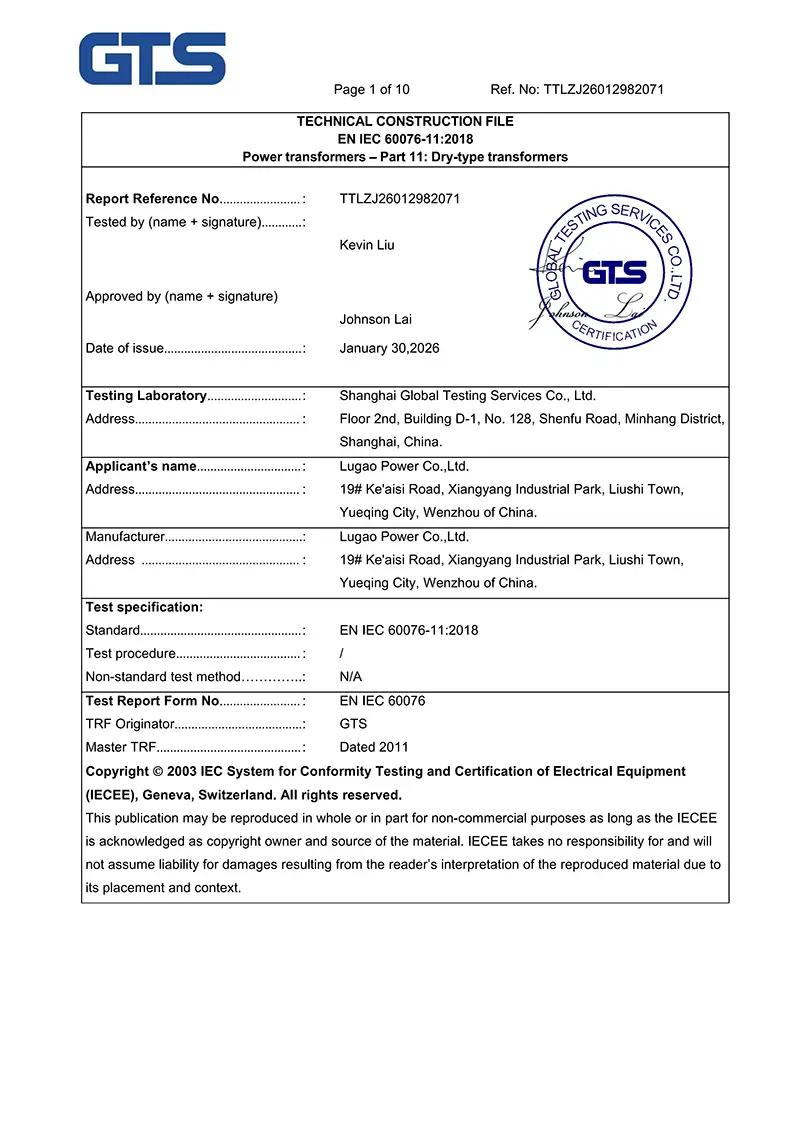

Дереккөздер: Lugao Power Co., Ltd. ресми техникалық құжаттама және IEC стандарты бойынша сертификатталған сынақ есептері.
