Сенімді американдық қосалқы станция өндірушісі

Қала құрылысын жоспарлаушылар жер тапшылығына және тұрғын үйлердегі жылжымайтын мүлік құнының күрт өсуіне тап болғанда, олар сұрайды: қандай қосалқы станция конфигурациясы сыртқы тарату желілерінің сенімділігіне нұқсан келтірместен ең аз із қалдырады? Lugao Power Co., Ltd. бұған біздің американдық типтегі қосалқы станция шешімдерімен жауап береді. Ол үш бөлімді (трансформатор, жоғары вольтты және төмен вольтты секциялар) дизайнымен жасалған, толық герметикалық майға батырылған трансформатор блогымен жабдықталған, ол шамамен еуропалық көлемнің үштен бірінен бестен бір бөлігін алады. кеңістік шектелген қалалық бөлу үшін шешім.

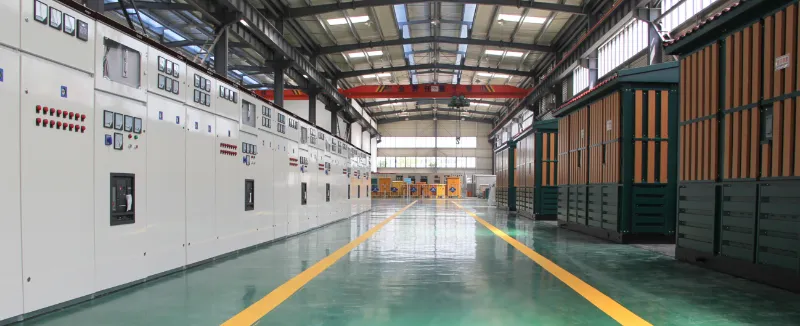

American type substation factory

Американдық пен арасында қалай таңдауға боладыЕуропалық типтегі қосалқы станцияларСіздің жобаңыз үшін?

Білікті дизайн дизайн дизайн жобалау стандарттарын жобалау стандартты жобалау стандарттарын жобалау стандарттарын американдық немесе еуропалық жобалау стандарттары» бойынша жобалау стандарттарын көрсету керек пе?» деген инженерлік сатып алу топтары жиі сұрақ қояды. Жауап қолжетімді торап аймағына, аймақтық тор таңдауларына және орнату ортасына байланысты.

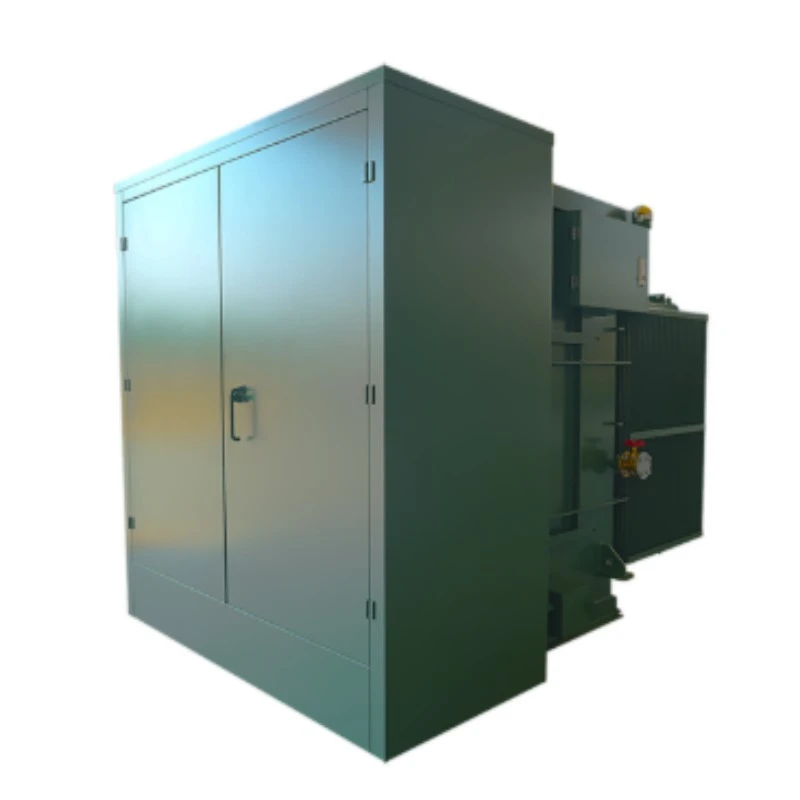

Америкалық типтегі қосалқы станциялар үш бөліктен тұратын ерекше дизайнмен ерекшеленеді - трансформаторлық, жоғары вольтты және төмен вольтты секциялар - трансформатор бөлімі әдетте толығымен тығыздалған, майға батырылған қондырғыны пайдаланады. Бұл дизайн эквивалентті сыйымдылықтың еуропалық үлгідегі бірлік көлемінің шамамен үштен бестен бір бөлігін ұсына отырып, ықшам ізге баса назар аударады. Көлемнің азаюы оны әсіресе тұрғын үйлердегі, қалалық тарату желілеріндегі және жер құны жоғары болатын кеңістіктегі шектеулі аулалардағы сыртқы қондырғылар үшін қолайлы етеді.

Қызметке қол жеткізуге басымдық беретін бөлмеге негізделген еуропалық дизайннан айырмашылығы, американдық типтегі конфигурация тығыздық үшін оңтайландырылған. Жабық резервуардың дизайны жол жиектері, кішігірім коммуналдық учаскелер немесе тұрғын үй кешендері сияқты шектеулі кеңістіктерге орнатуға мүмкіндік беретін кеңейтілген техникалық қызмет көрсету дәліздерінің қажеттілігін болдырмайды. Бұл ғарыштық тиімділік құрылыс салушылар мен коммуналдық қызметтер үшін жерді сатып алу шығындарын айтарлықтай үнемдеуге тікелей аударады.

American type substation

Лугао ықшам қоршаудағы диэлектрлік тұтастықты қалай қамтамасыз етеді?

Америкалық типтегі қосалқы станциялар найзағайдың жарқырауына, ауыстырып қосылатын асқын кернеулерге және айтарлықтай төмендетілген көлемде үздіксіз жүктемеден туындаған жылу кернеуіне төтеп беруі керек.ЛугаоАмерикалық типтегі қосалқы станциялар қатаң сынақтар арқылы расталған жоғары диэлектрлік негіздермен құрастырылған: қуат жиілігі 42 кВ бір минутқа және найзағай импульсіне жоғары вольтты жағында 75 кВ төзімді. Бұл шектер американдық (ANSI/IEEE) және халықаралық стандарттарға сәйкес келеді немесе асып түседі, ішкі трансформатор орамдары мен тарату құрылғыларының құрамдас бөліктерін тордың бұзылуынан қорғайды.

Ықшам дизайн жоғары термиялық басқаруды талап етеді. Толық жүктеме кезіндегі температураның жоғарылауы — жоғары вольтты орамаларда шамамен 45,1 К және төмен вольтты орамдарда 52,9 К — IEEE белгіленген шектерде үнемі сақталады. Қоршау дизайны оңтайландырылған желдету жолдарын және жылуды маңызды құрамдас бөліктерден белсенді түрде басқаратын, қағаз оқшаулауын нашарлататын және герметикалық резервуар ортасында майдың қартаюын тездететін локализацияланған ыстық нүктелерді болдырмайтын жылуды тарату беттерін қамтиды.

Қандай құрылымдық және қоршаған ортаны қорғау құралдары біріктірілген?

Ауа-райының, шаңның және кездейсоқ әсерлердің әсеріне ұшыраған шағын станцияның қоршауы қоршаған ортаның бұзылуына қарсы бірінші қорғаныс қызметін атқарады. Lugao американдық типті қосалқы станциялары қатты бөлшектердің түсуіне және судың шашырауына тиімді қарсылықты қамтамасыз ететін IP44 қорғаныс деңгейіне жетеді, бұл оларды элементтердің әсеріне ұшыраған ашық ауладағы қондырғылар үшін өте қолайлы етеді. Коррозияға қарсы беттік өңдеулері бар коррозияға төзімді болаттан жасалған, корпус экстремалды қоршаған орта температурасына, жоғары ылғалдылыққа және коррозиялық жағалау атмосферасына төтеп береді, ондаған жылдар бойы қызмет ету үшін құрылымдық тұтастықты қамтамасыз етеді.

Толығымен жабылған трансформатор бөлімі қоршаған ортаны қорғаудың қосымша қабатын қамтамасыз етеді. Консерваторлық резервуарлар мен силикагельді тыныс алуды қажет ететін кәдімгі май толтырылған қондырғылардан айырмашылығы, Лугаоның американдық үлгідегі қондырғылары ылғалдың түсуін және майдың тотығуын болдырмайтын, тыныс алуды ауыстыруға және майды толтыруға байланысты техникалық қызмет көрсетуді болдырмайтын толығымен тығыздалған дизайнға ие.

Лугао ықшам конструкциялардағы қысқа тұйықталуға төтеп беру мүмкіндігін қалай тексереді?

Тарату желілері міндетті түрде ақаулық токтарды бастан кешіреді. Қосалқы станцияның ішкі деформациясыз немесе шинаның зақымдануынсыз осы оқиғалардан аман қалу мүмкіндігі келіспейді. Lugao американдық типті қосалқы станциялары қысқа тұйықталуға төзімділікке сыналады - мысал рейтингтері жоғары вольтты жағындағы 20 кА RMS қамтиды - шиналық қосылыстардың тұтастығын және құрылымдық деформацияның нөлдік екенін растайтын сынақтан кейінгі тексерулермен. Ықшам, қатты резервуар құрылымы электромагниттік күштердің әсерінен ауытқуы мүмкін ішкі аралықты азайту арқылы механикалық беріктігін арттырады, бұл жоба инженерлеріне біздің қосалқы станциялар ең күрделі ақаулық жағдайында жүйенің тұрақтылығын сақтайтынына сендіреді.

Лугао қандай сыйымдылықты, кернеуді және конфигурация опцияларын қамтамасыз ете алады?

Лугао компаниясының ISO9001 және SGS сертификаты бар кәсіби құрастыру желілерімен және толық қуатты сынақ алаңдарымен жабдықталған өндірістік шеберханасы ANSI, IEEE, GB, CE және CCC халықаралық стандарттарына қатаң сәйкес американдық типтегі қосалқы станцияларды шығарады, бұл сайтты қымбат модификациясыз тікелей қосу және ойнатуды қолдайды.

Lugao's ISO9001 production workshop

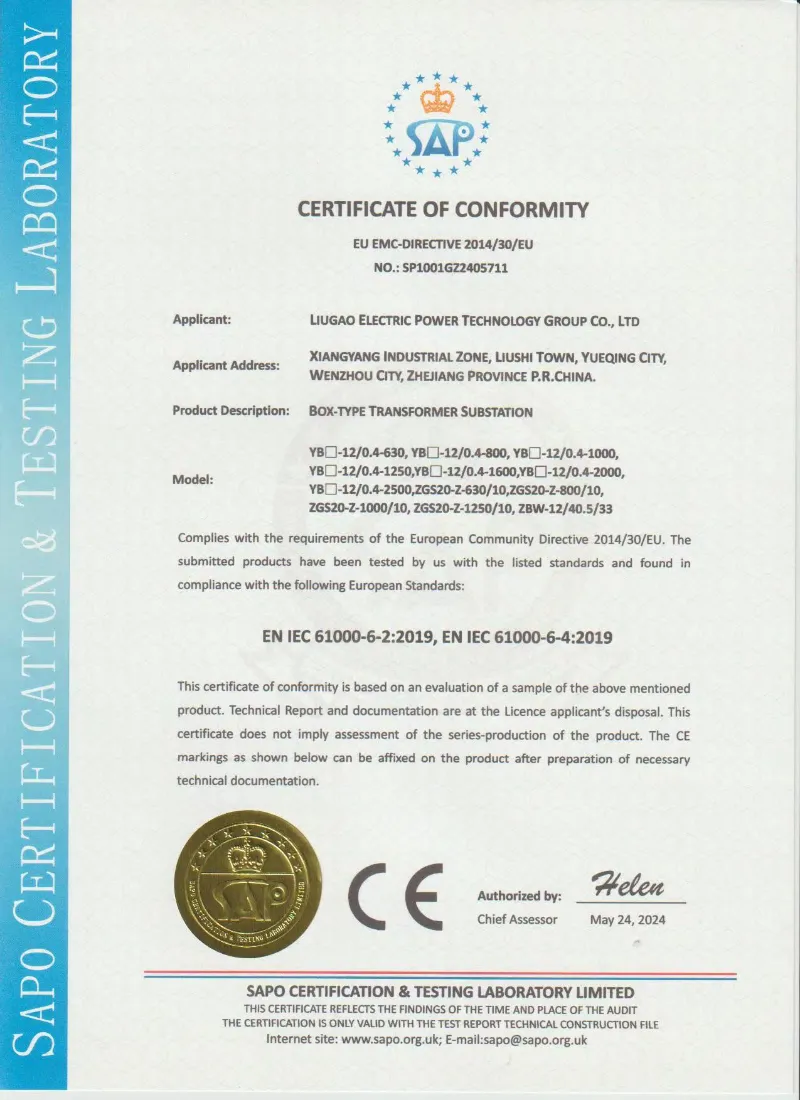

CE international standards of Box-type Transformer substation

Кернеу кластары және сыйымдылық диапазондары

30кВ / 35кВ американдық типті қосалқы станция:Қысқа тұйықталуға берік төзімді және ішінара разряд деңгейі төмен орташа вольтты түрлендіруді қажет ететін коммуналдық тарату қосалқы станцияларына, жел электр станцияларының коллекторлық жүйелеріне және ауыр өнеркәсіптік аймақтарға арналған. Сыртқы орнату үшін оңтайландырылған ықшам үш бөлімді орналасу ерекшеліктері.
24кВ (20кВ) Smart/Compact Box қосалқы станциясы：ЖЖ және ЖҚ жағындағы интеллектуалды модульдермен жабдықталған, қашықтан басқаруға, сезінуге, сигнализацияға және мемлекеттік желіні автоматтандыру қолданбалары үшін реттеуге мүмкіндік береді. Қалалық көпқабатты үйлерге, тұрғын үйлерге және коммуналдық инфрақұрылымға жарамды.
11кВ / 10кВ тарату қосалқы станциясы:Коммерциялық кешендер, тұрғын үйлер және ауылды электрлендіру жобалары үшін өте қолайлы. Консерваторға техникалық қызмет көрсету талаптарын жоққа шығаратын және қатал сыртқы ортада сенімді жұмысты қамтамасыз ететін гофрленген резервуар дизайны немесе құрғақ түрдегі трансформатор опциялары.

Трансформатор және коммутациялық құрылғылар опциялары

Лугао арнайы жоба талаптарына сәйкес келетін икемді ішкі конфигурацияларды ұсынады:

· Трансформатор түрі: Толығымен жабылған майға батырылған(S9, S11, S13, SH15) немесе құрғақ типті (SCB10, SCB11, SCBH15) опциялар, өрт қауіпсіздігі және қоршаған ортаны қорғау параметрлерін ескереді. Тығыздалған резервуардың дизайны май консерваторы мен тыныс алу құрылғысына техникалық қызмет көрсету қажеттілігін болдырмайды.

· Жоғары вольтты тарату құрылғылары:XGN15, HXGN17 немесе KYN28A шкафтары жүктеме қосқышы немесе вакуумдық ажыратқыш конфигурациялары, қолдау көрсететін сақиналы желі, терминал немесе қос қуат көзі режимдері.

· Төмен вольтты тарату:Кіріс, шығыс және реактивті компенсация функциялары бар GGD, GCS немесе MNS тарату құрылғылары, панельдік типтегі немесе шкафта орнатылған құрылымдарды қолдайтын.

Кеңістігі шектеулі қалалық учаскелер үшін мінсіз американдық типті қосалқы станцияны қалай таңдауға болады?

Еден кеңістігі кең дәстүрлі қосалқы станциялар үшін әдеттегі ғимарат типіндегі қондырғылар мүмкін болып қала береді. Дегенмен, қалалық тұрғын үйлер, кептелістерге толы сауда аудандары және жол бойындағы қондырғылар кеңістікті оңтайландырған шешімдерді талап етеді. Америкалық типтегі қосалқы станциялар, олардың ықшам көлемімен (еуропалық үлгідегі баламалардың үштен бірінен бестен біріне дейін) жер құны өте жоғары болатын осы қолданбалар үшін өте қолайлы. Lugao жоғары тығыздықтағы тарату құрылғылары мен біріктірілген трансформатор конструкцияларын пайдалану арқылы жер аумағының жалпы талаптарын азайта отырып, теңшелген іздерді оңтайландыруды ұсынады. Қысқартылған аумақ шағын инженерлік учаскелерде, тұрғын үй кешендерінің ішінде немесе жолдардың бойында бар инфрақұрылымды бұзбай орнатуға мүмкіндік береді.
