Интеллектуалды құрастырмалы сыртқы қорап типті қосалқы станция

Бұл қандай жабдық?

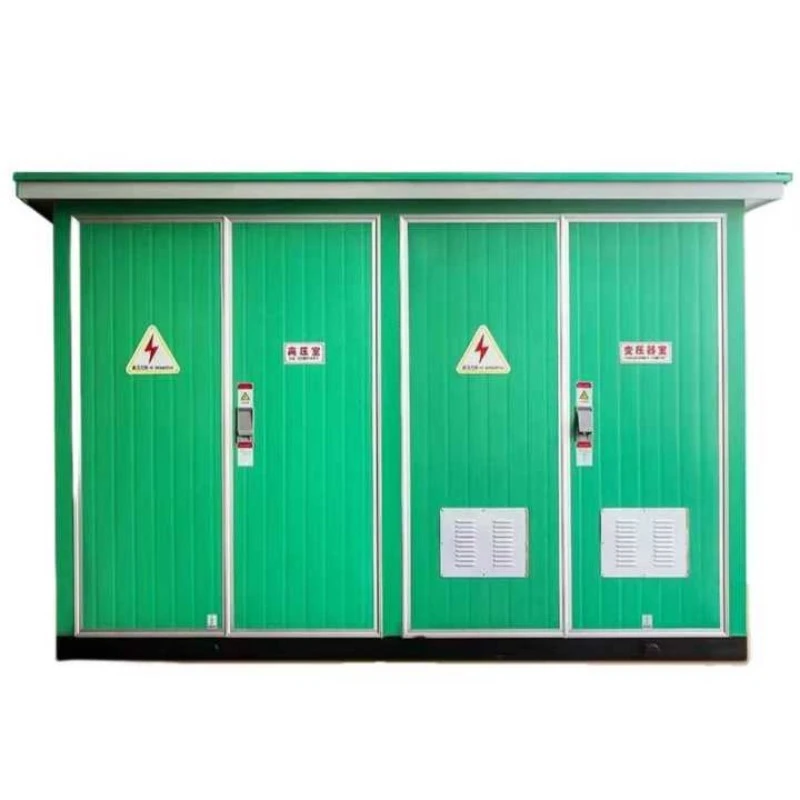

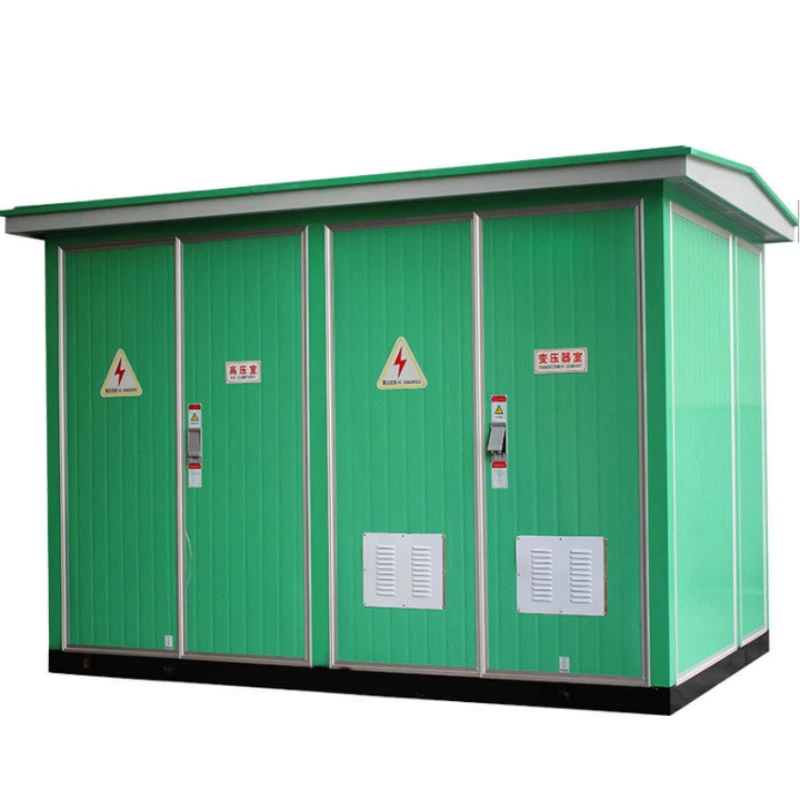

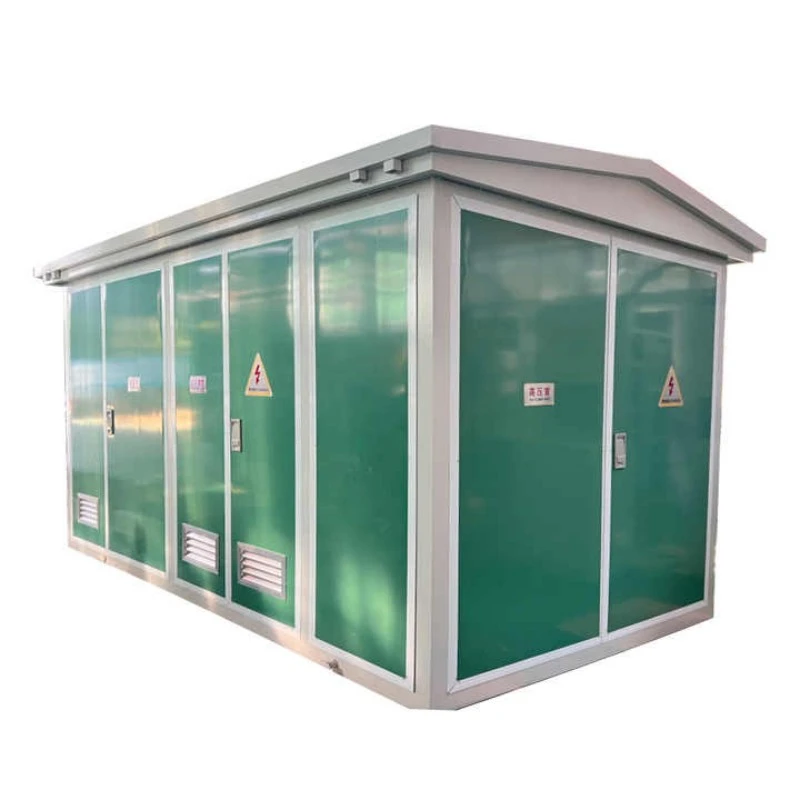

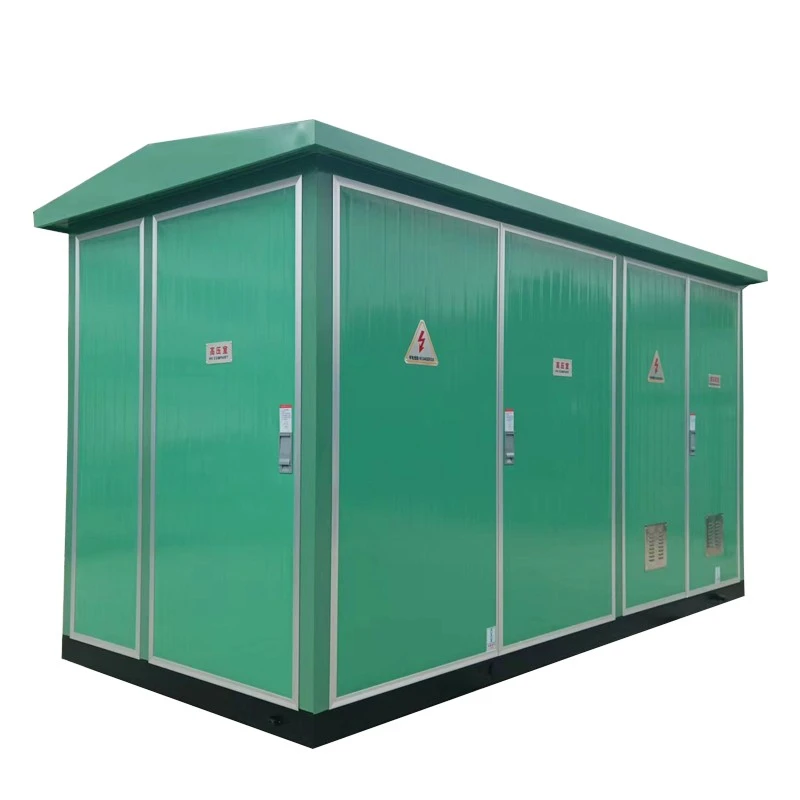

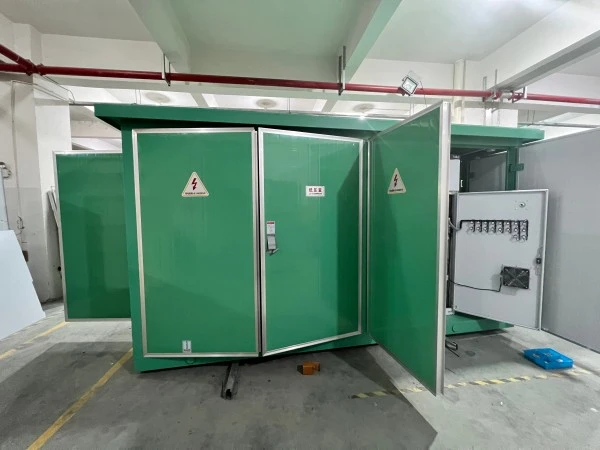

YB-24 интеллектуалды құрастырмалы сыртқы қорап типті қосалқы станциясы зауытта құрастырылған, ықшам қуат тарату блогы болып табылады.жоғары вольтты тарату құрылғылары, қуат трансформаторы және төмен вольтты тарату жабдығы бір ауа райына төзімді қоршауға. Ол «ықшам қосалқы станциялар» немесе «қапталған қосалқы станциялар» деп те аталатын құрастырмалы қосалқы станциялар тобына жатады.

Модель кодының бөлінуі:

YB — Құрастырмалы қорапты қосалқы станция

24 — Интеллектуалды басқаруды және модульдік конфигурацияны білдіретін дизайн сериясының коды

Ол не істейді?

Бұл жабдықтың негізгі функциясы жоғары вольтты электр энергиясын (әдетте 10 кВ немесе 35 кВ) алу, біріктірілген трансформатор арқылы оны төмен вольтты (400 В/380 В) деңгейіне түсіру және оны тұрғын үйлер, сауда алаңдары, зауыттар немесе электр станциялары сияқты соңғы пайдаланушы жүктемелеріне қауіпсіз түрде тарату болып табылады.

Дәстүрлі азаматтық құрылыс қосалқы станцияларынан айырмашылығы, YB-24 жеке құрамдас бөліктерді орнында жинауды қажет етпейді. Ол толығымен алдын ала сымды, алдын ала сыналған және бір блок ретінде жөнелтілген. Ол майсыз құрғақ типті немесе биологиялық ыдырайтын май толтырылған трансформаторды (қосымша) пайдаланады және табиғи немесе мәжбүрлі ауаны салқындатуға негізделген. Зияткерлік басқару жүйесі деректерді қашықтан алуға, ақау дабылына және автоматты ауысуға мүмкіндік береді, бұл оны смарт тор қолданбалары үшін өте қолайлы етеді.

Өнімнің артықшылықтары

YB-24 интеллектуалды құрастырмалы сыртқы қорап типті қосалқы станциясы дәстүрлі қосалқы станцияларға қарағанда айқын артықшылықтарды ұсынады:

1. Кеңістікті үнемдеу және жылдам орнату

Кәдімгі азаматтық қосалқы станцияның 40% ғана алады

Қарапайым бетон төсеміне 2-3 күн ішінде орнатуға болады

Бөлек жабдық бөлмелері немесе желдету шахталары қажет емес

2. Жоғары интеллект

RTU (қашықтағы терминал блогы) жабдықталған стандарт

4G/5G немесе талшықты байланысты қолдайды

Кернеуді, токты, қуат коэффициентін, температураны және есік күйін нақты уақытта бақылау

Қашықтан шығару/жабу және параметрді реттеу

3. Қауіпсіздік және қоршаған ортаны қорғау

Майсыз дизайн қосымша (құрғақ түрдегі трансформатор)

Доғаға төзімді жоғары вольтты бөлім

IP54 қорғау рейтингі шаң мен судың енуіне жол бермейді

Ашық ток өткізетін бөліктерді жоя отырып, төменнен кабель кірісі

4. Тиімді өмірлік цикл

Азаматтық қосалқы станцияларға қарағанда бастапқы инвестиция 30–40% төмен

Құрылысқа кететін шығындарды 60%-ға азайту

Модульдік құрамдас бөлікті ауыстыру есебінен техникалық қызмет көрсету құны төмен

5. Қиын орталарға бейімделу

Жұмыс температурасының диапазоны: -25°C және +55°C

Жағалау немесе өнеркәсіптік аймақтар үшін коррозияға қарсы жабын

Суық аймақтар үшін ішкі жылыту жүйесі міндетті емес

Өнім ерекшелігі

Өнімді қолдану

YB-24 интеллектуалды құрастырылған сыртқы қорап типті қосалқы станциясы жылдам орналастыру, шағын көлемді орын және интеллектуалды жұмыс қажет болатын сценарийлердің кең ауқымы үшін жарамды.

Өндіріс мәліметтері

1. Қоршау өндірісі

Жоғары дәлдік үшін CNC тесу, майыстыру және дәнекерлеу

Екі қабатты ұнтақ жабыны (мырышқа бай праймер + полиэфирлі үстіңгі жабын) ≥80μm

Тұзды бүрку сынағы ≥500 сағат

Судың жиналуын болдырмау үшін 5° еңісі бар шатыр

2. Ішкі орналасу

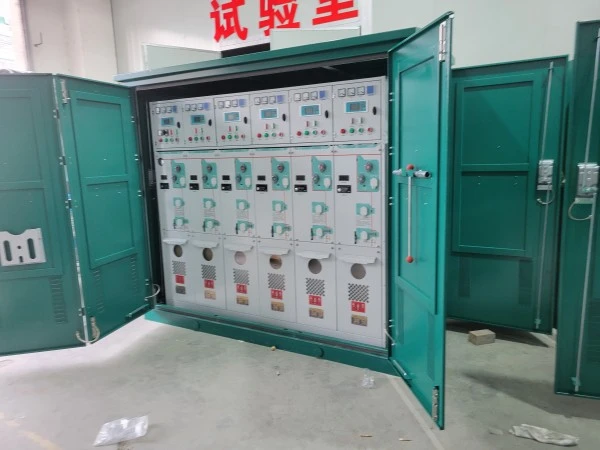

HV бөлімі: SF6 сақиналы негізгі блок немесе жүктемені ажыратқыш, найзағай сөндіргіш, жоғары вольтты сақтандырғыш

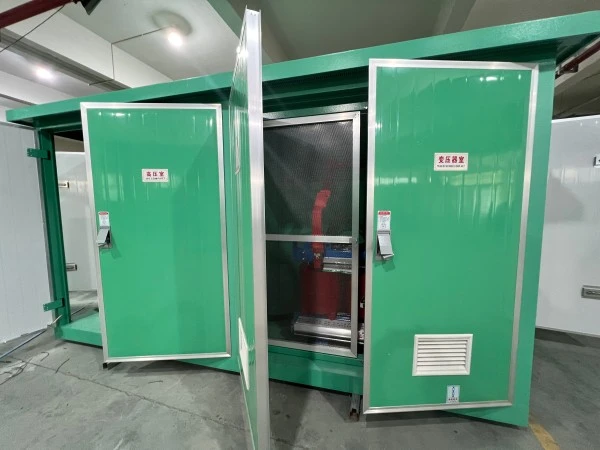

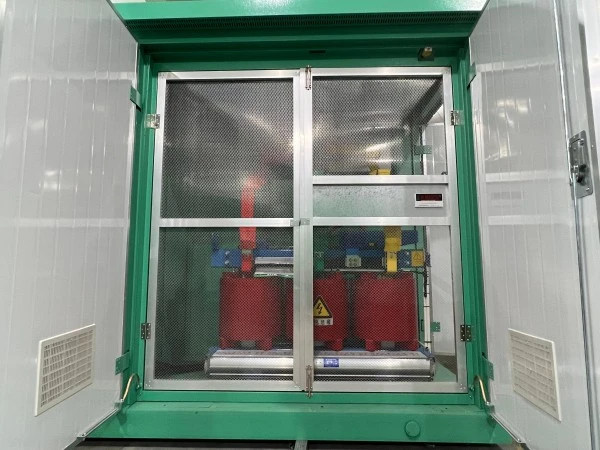

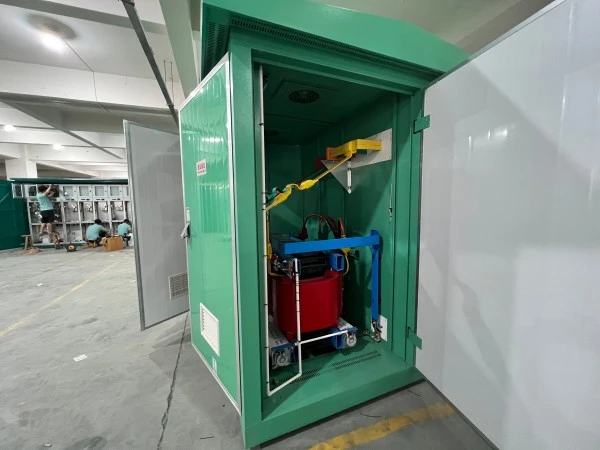

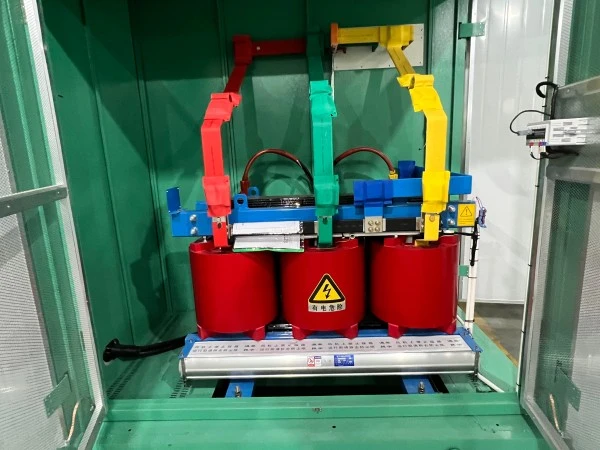

Трансформатор бөлімі: Трансформатор роликтерге орнатылған, жеңіл техникалық қызмет көрсету үшін алынбалы алдыңғы панель

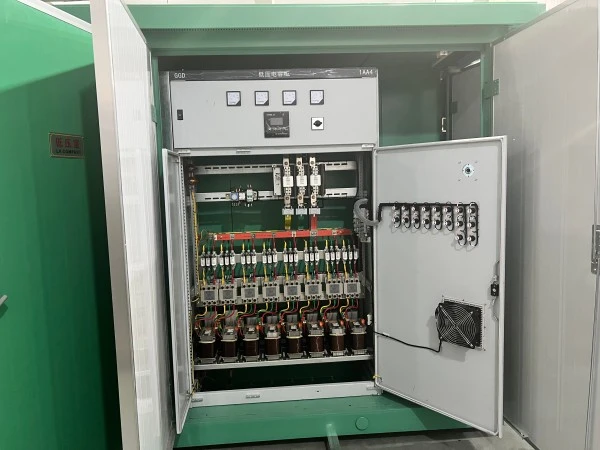

LV бөлімі: негізгі сөндіргіш, тармақты ажыратқыштар, автоматты конденсаторлар банкі, интеллектуалды бақылау терминалы

Отқа төзімді металл қалқалармен бөлінген барлық бөлімдер (А класы)

3. Зияткерлік жүйе мәліметтері

Температураны бақылау: PT100 сенсорлары трансформатор орамаларында және корпустың ішкі бөлігінде

Есік күйі: бұлтқа дабылы бар магниттік контактілі қосқыш

Энергияны есепке алу: 1-сынып немесе 0,5С екі бағытты есептегіш

Қашықтан басқару пульті: IEC 60870-5-101/104, DNP3.0 стандартын қолдайды

Жергілікті басқару: оқиғалар журналы бар құпия сөзбен қорғалған HMI

4. Кабельді енгізу және жерге қосу

Резеңке ілгектері бар төменгі кабель кірісі (IP54 рейтингі сақталады)

Барлық бөлімдерде арнайы жерге қосу шинасы (40×4мм).

Жерге қосу кедергісі ≤4Ω

5. Жеткізу алдында сапаны тексеру

Қуат жиілігінің кернеуіне төзімділік сынағы (ЖЖ жағы үшін 35кВ, ЖЖ жағы үшін 2,5кВ)

Трансформатордың айналу коэффициенті және жүктемесіз жоғалту сынағы

Зияткерлік жүйе байланыс сынағы (30 мин үздіксіз пинг)

Жаңбыр сынағы (1 сағатқа 10 мм/мин симуляцияланған)

Қаптама және сатудан кейінгі қызмет көрсету

Қаптама

Бүкіл құрылғы созылған пленкамен оралған + гофрленген картон бұрыштары

Жүк көтергіш слоттары бар ағаш паллет негізі

Тасымалдау кезінде ылғалдың алдын алу үшін қорап ішіндегі кептіргіш қаптар

Барлық сыртқы саңылаулар су өткізбейтін таспамен тығыздалған

Сатудан кейінгі қызмет көрсету міндеттемесі

Кепілдік мерзімі: жөнелтілген күннен бастап 12 ай (ақылы қызмет көрсету шартымен 24 немесе 36 айға дейін ұзартылады)

Жиі қойылатын сұрақтар (ЖҚС)

1-сұрақ: YB-24 интеллектуалды құрастырмалы сыртқы қорап типті қосалқы станция тұздылығы жоғары жағалаудағы аймақтарға жарамды ма?

A: Иә. Стандартты қоршау қалыңдығы ≥80 мкм коррозияға қарсы ұнтақ жабындысын пайдаланады және 500 сағаттық тұз бүрку сынағынан өтеді. Жоғары коррозиялық орталар үшін (мысалы, порттар, химиялық зауыттар) біз тот баспайтын болаттан жасалған 304/316 қоршауларын және ішкі шиналарға қосымша жабынды ұсынамыз.

2-сұрақ: Трансформаторды барлық қосалқы станцияны ауыстырмай ауыстыруға болады ма?

A: Иә. Трансформатор бөлімі алынбалы бүйірлік панельдермен және роликті рельстермен жасалған. Трансформаторды алдынан немесе бүйірінен шығаруға болады, ал ауыстыратын құрылғыны HV немесе LV бөлімдерін бұзбай салуға болады. Бұл модульдік YB-24 дизайнының негізгі ерекшелігі болып табылады.

3-сұрақ: Зияткерлік жүйе үшінші тарап SCADA жүйесіне қосылуды қолдайды ма?

A: Иә. Стандартты контроллер RS485 арқылы Modbus RTU және Ethernet арқылы Modbus TCP қолдайды. Оны IEC 60870-5-101/104 немесе DNP3.0 хаттамалары үшін де конфигурациялауға болады. Біз жүйені біріктіру үшін толық тізілім картасын береміз.

4-сұрақ: Шу шектеулеріне қатысты YB-24-ті тұрғын үйлердің жанында орналастыруға рұқсат етілген бе?

A: Иә. Құрғақ түрдегі трансформатормен шу деңгейі 1 метрде ≤55дБ құрайды, бұл тұрғын үй шегіне сәйкес келеді. Майға батырылған трансформаторлар үшін шуды ≤48дБ дейін азайта отырып, трансформатор бөлігіне дірілді басатын төсемдерді және акустикалық қоршауды қосамыз.

5-сұрақ: Стандартты жеткізу уақыты қандай?

A: Стандартты конфигурациялар үшін (800кВА немесе одан төмен, IP54, болат корпус, сақина негізгі блогы бар), жеткізу тапсырыс расталғаннан кейін 15---20 жұмыс күні. Арнайы жобалар (тот баспайтын болат, арнайы түс, әуе желісін енгізу үшін қосымша биіктік) 25---30 жұмыс күнін талап етеді.

6-сұрақ: YB-24 үшін қандай трансформатор түрлері бар?

A: YB-24 көмегімен конфигурациялауға боладымайлы трансформаторларжоба талаптарына, орнату ортасына, өртке қарсы талаптарға және жергілікті стандарттарға байланысты, мысалы, S13/S20 немесе эпоксидті шайыр құйылған SCB13/SCB14 сияқты құрғақ түрдегі трансформаторлар.
