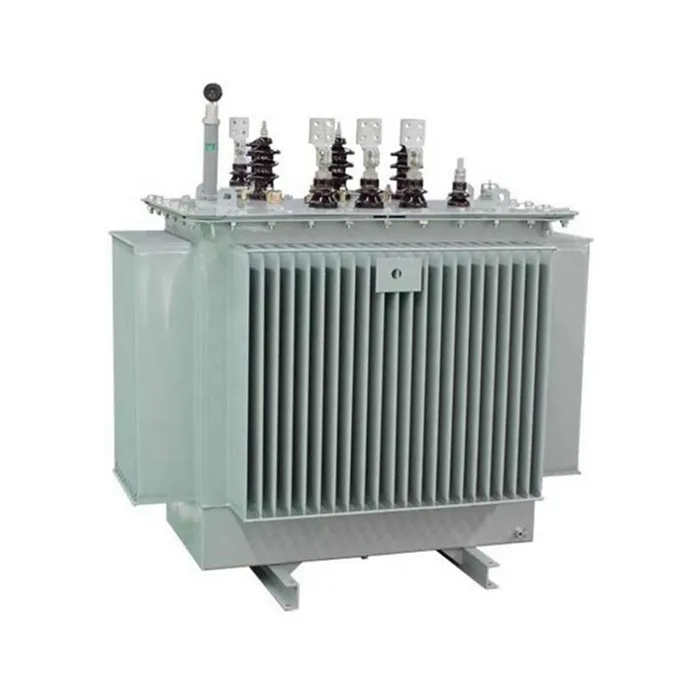

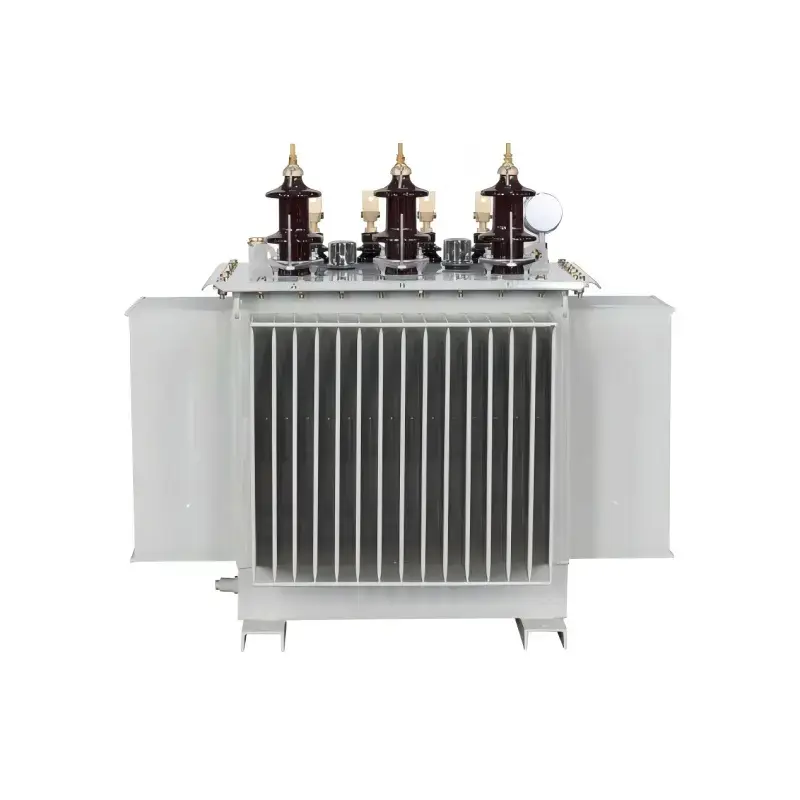

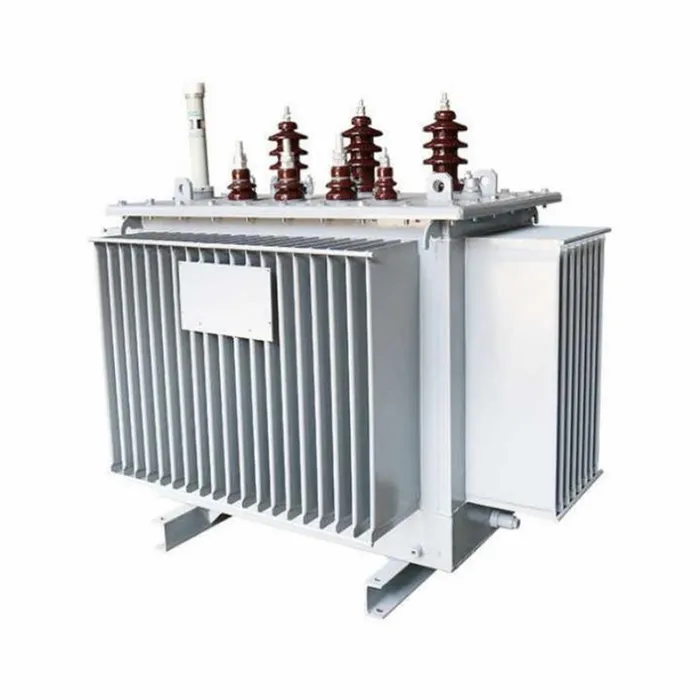

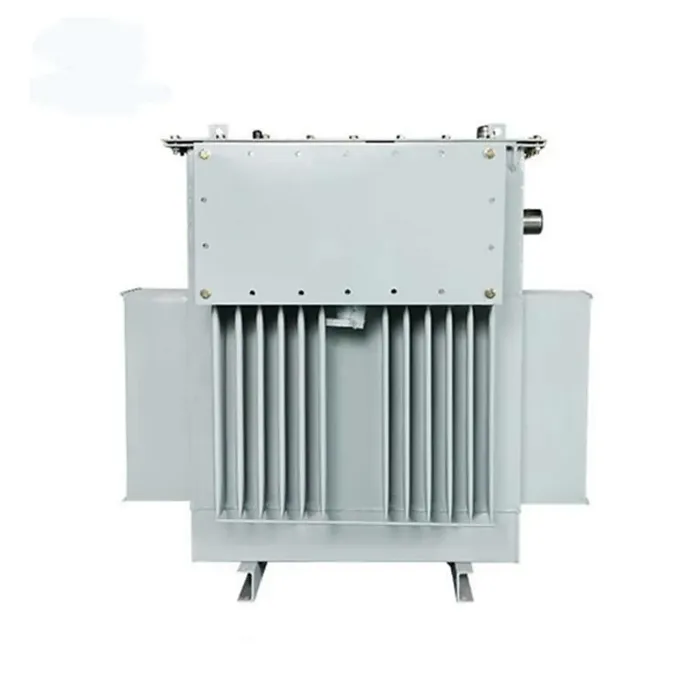

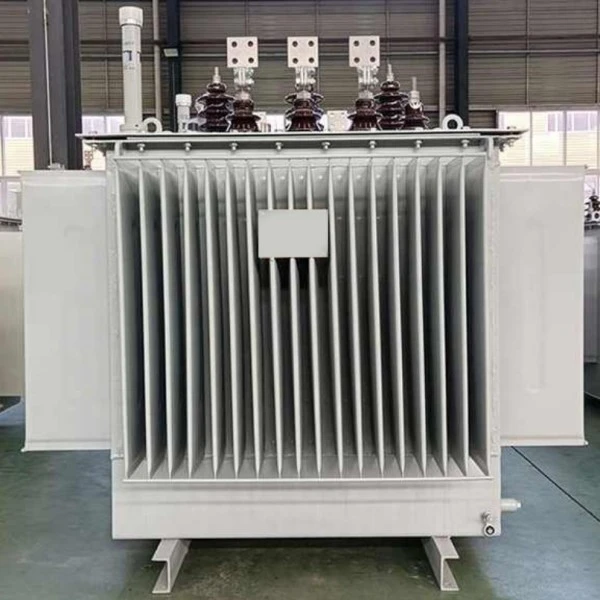

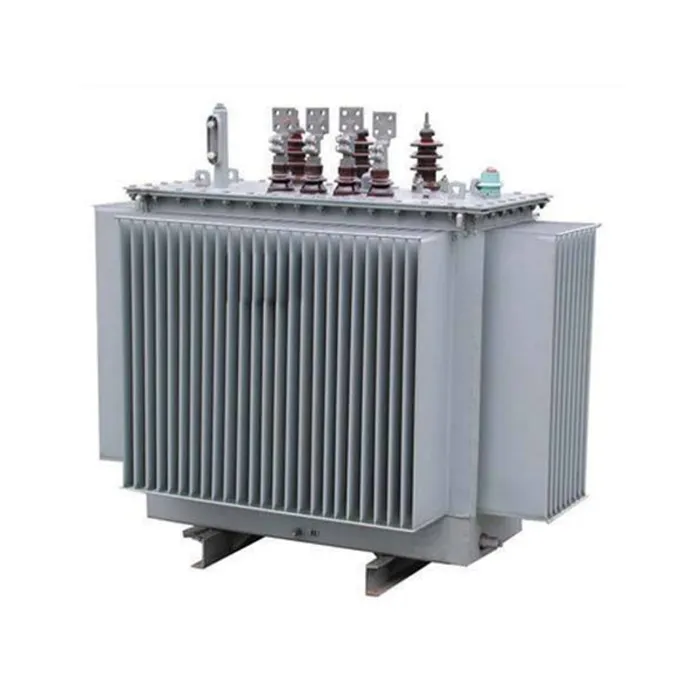

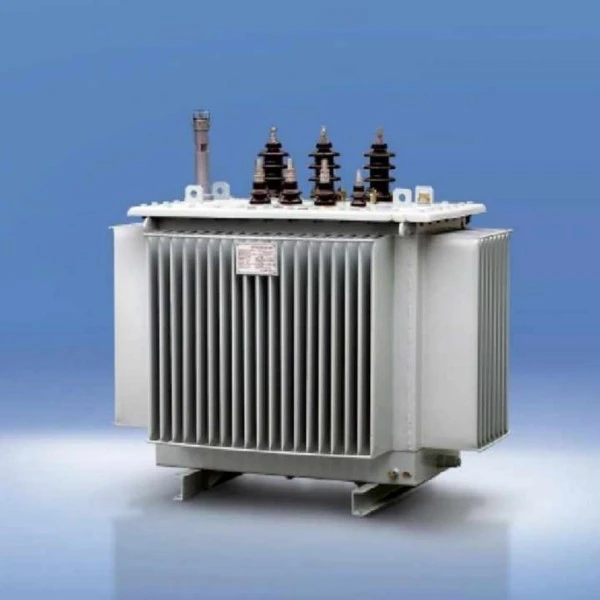

S9 Үш фазалы маймен толтырылған төмен вольтты трансформатор

Біздің компанияның S9 үш фазалы маймен толтырылған төмен вольтты трансформаторы төмен вольтты электр қуатын тарату жүйелері үшін арнайы әзірленген жоғары сенімді қуат құрылғысы болып табылады. Бұл өнімді сатып алу сізге тұрақты өнімділікті үнемділікпен үйлестіретін жоғары сапалы трансформаторды қамтамасыз етеді, ол өнеркәсіптік зауыттарда, коммерциялық ғимараттарда және тұрғын үйлерде электр қуатын тарату сценарийлерінде кеңінен қолданылады. Бұл өнім жоғары сапалы суықтай илектелген кремний болат парақтарын және жоғары таза мыс орамдарын пайдаланады. Оның оңтайландырылған ядро ​​құрылымы ұзақ мерзімді тұрақты және сенімді жұмысты қамтамасыз ете отырып, гистерезис пен құйынды ток шығындарын тиімді төмендетеді. Майға батырылған оқшаулауды салқындату жүйесі кернеудің ауытқуы немесе жүктеменің айтарлықтай өзгеруі жағдайында да тұрақты шығыс кернеуін сақтай отырып, тамаша жылуды таратуды және шамадан тыс жүктемені қамтамасыз етеді. Толығымен жабылған құрылым сыртқы ылғал мен қоспаларды тиімді оқшаулайды, жабдықтың қызмет ету мерзімін ұзартады және техникалық қызмет көрсету жиілігін азайтады.

Өнім параметрі (спецификация)

Өнімнің ерекшелігі және қолданылуы

Өнім ерекшеліктері

Энергия тиімді және аз шығын:Алдыңғы S7 сериясымен салыстырғанда, S9 трансформаторы жүктемесіз жоғалтуды шамамен 10%, жүктемені жоғалтуды шамамен 22% азайтуды және бос жүрістегі токты 46% дерлік айтарлықтай азайтуды қамтамасыз етеді. Бұл сол кездегі ұлттық деңгейде жарнамаланған энергияны үнемдейтін өнім болатын.

Сенімді құрылымдық дизайн:

Негізгі:S9 майға батырылған трансформаторы жоғары сапалы суықтай илектелген дәнді-бағытталған кремний болаттан жасалған, толық көлбеу үш сатылы тізе буынының өзек құрылымын пайдалана отырып, жоғалту мен шуды тиімді азайтады.

Орамдар:Жоғары вольтты орам көп қабатты цилиндрлік құрылымды қабылдайды, ал төмен вольтты орамда бойлық май арналары бар цилиндрлік немесе жақсартылған бұрандалы құрылым қолданылады, бұл жылу диссипациясын және механикалық беріктікті арттырады.

Бекіту процесі:Барлық бекіткіштер өздігінен құлыпталатын қопсытуға қарсы жаңғақтарды пайдаланады және тасымалдау және ұзақ мерзімді жұмыс кезінде тұрақтылықты қамтамасыз ету үшін негізгі позициялау құрылымы қосылады, бұл өзекті тексеру мен көтеруге техникалық қызмет көрсету қажеттілігін болдырмайды.

Толығымен жабылған құрылым (S9-M сериясы):S9 тарату трансформаторының резервуары дәстүрлі консерваторды жоққа шығара отырып, май көлемінің өзгеруін өтеу үшін тыныс алу функциясын қамтамасыз ететін гофрленген панельдермен жасалған. Бұл толығымен тығыздалған құрылым трансформатор майын сыртқы ауадан толығымен оқшаулайды, оттегі мен ылғалдың енуіне тиімді жол бермейді, осылайша оқшаулағыш майдың қартаюын кешіктіреді.

Қауіпсіздікті кешенді қорғау: S9 Үш фазалы маймен толтырылған төмен вольтты трансформаторқысымды төмендететін клапан, термометр және газ релесі сияқты құрамдас бөліктермен жабдықталған, олар ішкі қысым тым жоғары болған кезде қысымды дереу босатып, жабдықтың қауіпсіз жұмысын қамтамасыз етеді.

Мүмкіндіктердің артықшылықтары

Операциялық шығындардың айтарлықтай төмендеуі:Негізгі артықшылығы - энергия тиімділігі. S7 сериясымен салыстырғанда, S9 өнімінің операциялық шығындары шамамен 19%-ға азаяды, бұл ұзақ мерзімді пайдалану кезінде электр қуатын айтарлықтай үнемдеуге мүмкіндік береді.

Жоғары операциялық сенімділік:Жақсартылған катушкалар ұшымен, жаңа оқшаулау құрылымымен және қысқа тұйықталуға төзімді дизайнмен оның кенеттен қысқа тұйықталуға төтеп беру қабілеті айтарлықтай жақсарды. Ол ұлттық деңгейде мойындалған тестілеу орталығында кенеттен қысқа тұйықталу сынақтарынан өтті, тіпті тордың ауытқуы сияқты қолайсыз жағдайларда да тұрақты жұмысты қамтамасыз етеді.

Техникалық қызмет көрсетуге өте төмен шығындар:Толығымен жабылған құрылым қалыпты қызмет ету мерзімі ішінде трансформатор майын ауыстыру қажеттілігін болдырмайды, бұл техникалық қызмет көрсету жүктемесі мен шығындарды айтарлықтай азайтады.

Жоғары бейімділік және эстетикалық дизайн:Гофрленген резервуардың дизайны жылуды тарату тиімділігін арттырып қана қоймайды, сонымен қатар ықшам және эстетикалық жағымды өнім береді, бұл орнату орнын азайтады.

Өнімдер қоршаған ортаға бейімделеді

Қолдану сценарийлері

S9 үш фазалы маймен толтырылған төмен вольтты трансформаторлар негізінен 10кВ немесе 35кВ жоғары вольтты электр қуатын 400В төмен вольтты электр энергиясына түрлендіру қажет болатын терминалдық қуатты тарату қолданбаларында қолданылады. Арнайы сценарийлерге мыналар жатады:

Жабық түрі (S9-M сериясы): Әсіресе мұнай және химиялық өңдеу сияқты салалар үшін қолайлы. Бұл орталарда әдетте мұнай мен химиялық заттардың көп мөлшері болады; толығымен жабылған құрылым коррозиялық газдарды тиімді оқшаулайды, ішкі компоненттерді қорғайды және қауіпсіз жұмысты қамтамасыз етеді.

Жабық түрі (S9 сериясы):Өнеркәсіптік және тау-кен кәсіпорындарында, құрылыс алаңдарында, тұрғын үйлерде, сауда орталықтарында, әуежайларда, теміржол вокзалдарында және басқа да жалпы өндірістік және азаматтық ғимараттарда электр қуатын тарату тораптары ретінде кеңінен қолданылады.

Инфрақұрылым және ауыл шаруашылығы:Әдетте метрополитендерде, бұрғылау платформаларында, мұнай өндіру платформаларында және әртүрлі жабдықтарды тұрақты электрмен қамтамасыз ету үшін қалалық және ауылдық ауылшаруашылық электр желілерінде қолданылады.

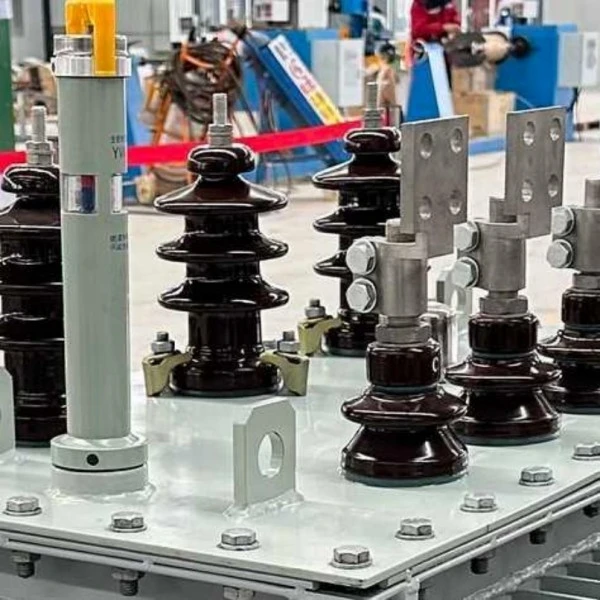

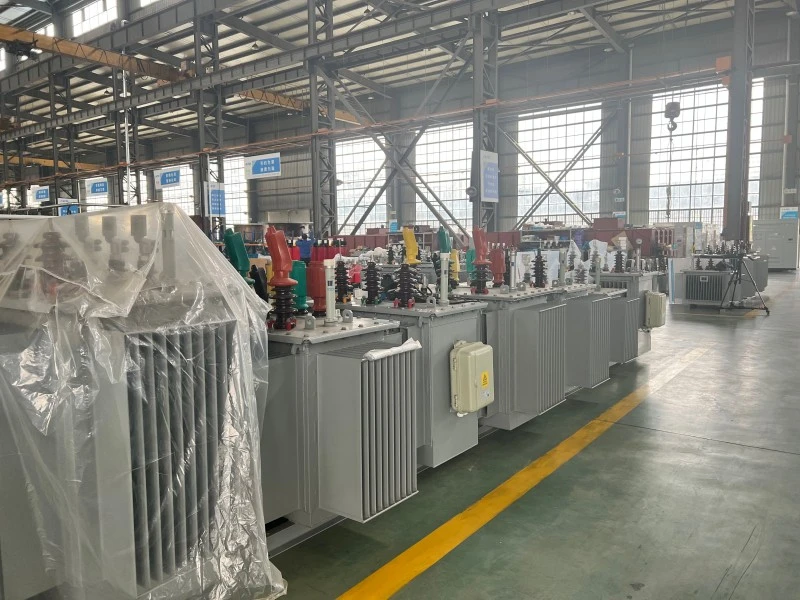

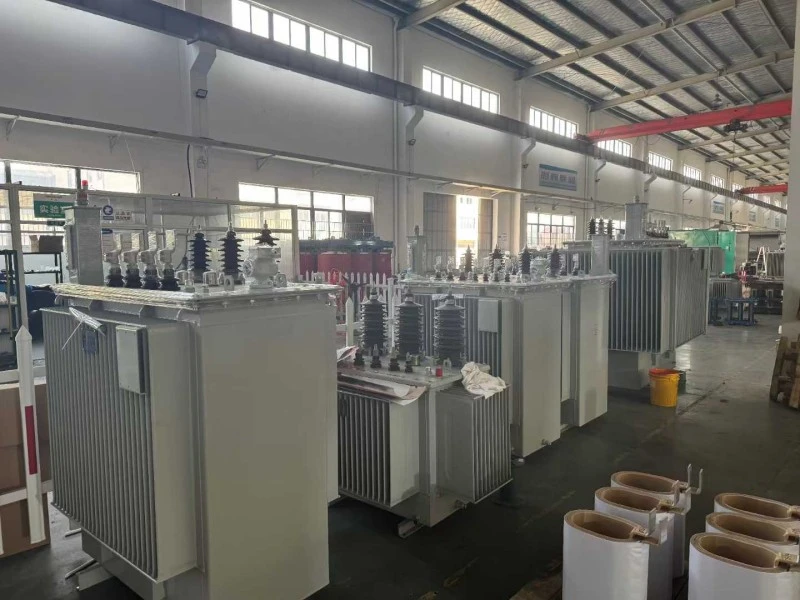

Өндіріс мәліметтері

Үш фазалы маймен толтырылған трансформатор өнім бөлшектерінде ауқымды оңтайландырудан өтті. Өзек, катушкалар, май багы және бекіткіштер сияқты негізгі құрамдас бөліктердің тазартылған дизайны арқылы ол аз шығынға, жоғары сенімділікке және техникалық қызмет көрсетуді қажет етпейтін сипаттамаларға қол жеткізеді.

Негізгі құрамдас құрылымы және процесі

Жиі қойылатын сұрақтар

S9 үш фазалы майлы тарату трансформаторы дегеніміз не?

S9 үш фазалы майлы тарату трансформаторы 6кВ, 10кВ, 11кВ немесе 13,8кВ сияқты орташа вольтты электр қуатын 0,4кВ, 0,415кВ немесе 0,433кВ сияқты төмен вольтты электр энергиясына төмендету үшін пайдаланылатын қуат тарату құрылғысы болып табылады. Ол өнеркәсіптік кәсіпорындарда, коммерциялық ғимараттарда, тұрғын қауымдастықтарда, тау-кен орындарында, ауылшаруашылық электр желілерінде және коммуналдық тарату жүйелерінде кеңінен қолданылады.

S9 майлы трансформатордың кернеу коэффициентін теңшеуге бола ма?

Иә. Lugao жергілікті желіге және жоба талаптарына сәйкес кернеу қатынасын реттей алады. Жалпы опциялар 10кВ/0,4кВ, 11кВ/0,415кВ, 13,8кВ/0,4кВ және басқа теңшелген кернеу комбинацияларын қамтиды. Векторлық топты, түрту ауқымын, жиілікті және керек-жарақтарды да реттеуге болады.

Бұл трансформатор үшін қандай қуаттылық диапазоны бар?

S9 майлы тарату трансформаторы жоба талаптарына сәйкес әртүрлі номиналды қуаттарда жеткізілуі мүмкін. Жалпы қуаттарға 5кВА, 10кВА, 30кВА, 50кВА, 100кВА, 250кВА, 500кВА, 1000кВА, 1600кВА, 2000кВА және 2500кВА жатады. Жүктеме сұранысына негізделген лайықты үлгіні таңдау үшін Lugao компаниясына хабарласыңыз.

S9 және S11 майлы трансформаторлардың айырмашылығы неде?

S9 сериясымен салыстырғандаS11 сериясыәдетте жүктемесіз жоғалту азырақ және энергияны үнемдеу өнімділігі жақсы. S9 трансформаторы тұрақты жұмысына, жетілген дизайнына және үнемділігіне байланысты көптеген тарату жобаларында әлі де кеңінен қолданылады. Соңғы таңдау жоба бюджетіне, тиімділік талаптарына, жергілікті стандарттарға және жұмыс жағдайларына байланысты.

S9 маймен толтырылған трансформатор сыртта орнатуға жарамды ма?

Иә. S9 маймен толтырылған трансформаторды сыртта орнатуға арналған. Ол жоба талаптарына сәйкес тығыздалған май ыдысымен, коррозияға қарсы жабынмен, қысымды төмендететін клапанмен, термометрмен, май деңгейінің көрсеткішімен және басқа да қорғаныс керек-жарақтарымен жабдықталуы мүмкін. Қатаң орталар үшін баға белгілеу алдында биіктік, қоршаған орта температурасы, ылғалдылық және ластану деңгейін көрсетіңіз.

Бұл трансформатор қандай салқындату әдісін қолданады?

S9 майға батырылған тарату трансформаторы әдетте ONAN салқындатуды пайдаланады, бұл Oil Natural Air Табиғи салқындату дегенді білдіреді. Трансформатор майы жылуды беру үшін резервуардың ішінде табиғи түрде айналады, ал сыртқы резервуардың беті табиғи ауа салқындату арқылы жылуды таратады.

Lugao OEM немесе теңшелген трансформатор қызметін ұсына ала ма?

Иә. Lugao OEM және теңшелген трансформатор қызметтерін ұсынады. Теңшеу опцияларына номиналды сыйымдылық, кернеу коэффициенті, жиілік, векторлық топ, түрту диапазоны, қоршау дизайны, трансформатор керек-жарақтары, бояу түсі, атау тақтайшасы және орау талаптары кіреді.

Өнімді сатудан кейінгі қызмет көрсету

1. Трансформаторды орнында орнатып, іске қосқаннан кейін оның ағып кетпеуіне кепілдік беріледі, ал бояудың қабыршақтанып кетпеуіне және түспеуіне кепілдік беріледі. 5 жылдық кепілдік беріледі; кепілдік мерзімі ішінде қалыпты пайдалану кезінде орын алған кез келген сапа мәселелері кепілдікпен қамтылады.

2. Барлық өнімдер өнімнің керек-жарақтарының толықтығын қамтамасыз ете отырып, өмір бойы қызмет көрсетумен қамтылады.

3. Қызмет ету мерзімі 30 жылдан кем емес.

4. Жабдық істен шыққан жағдайда, жеткізуші сатып алушыдан хабарлама алғаннан кейін бір сағат ішінде жауап береді және 24 сағат ішінде ел ішінде техникалық персоналды сайтқа жөнелтеді.

Қызмет көрсету міндеттемесі

1. Біздің өнімдер зауыттан шықпас бұрын 100% өнім сапасын қамтамасыз ететін ISO9001-2015 сапа менеджменті жүйесінің талаптарына қатаң сәйкес өндіріледі.

2. Біздің компания тұтынушылардың қанағаттануын қамтамасыз ету үшін сатуға дейінгі, сату және сатудан кейінгі кешенді қызмет көрсетеді.

1. Біздің компания 60 айлық кепілдік береді. Кез келген сапа мәселесі туындаған жағдайда, біз 100% тұтынушылардың қанағаттануын қамтамасыз ете отырып, өнімді тегін жөндейміз немесе ауыстырамыз.

Трансформаторларды жобалау және сынау келесі стандарттарға сәйкес болуы керек:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Қуат трансформаторлары》

GB/T6451-2015 《Майлы қуатты трансформаторларға арналған спецификация және техникалық талаптар》

JB/T3837-2010 《Трансформатор өнімдерінің тип белгілерін құрастыру әдісі》

GB/T311.1-3.11-97 《Оқшаулауды үйлестіру және жоғары вольтты беру және трансформация жабдығына арналған жоғары вольтты сынау әдістері》

GB10237-88 《Оқшаулау деңгейлері және күштік трансформаторларға арналған диэлектрлік сынақтар—сыртқы оқшаулаудың ауа саңылаулары》

GB7595-87 《Қызмет көрсетудегі трансформатор майының сапа стандарты》

GB7328-87 《Трансформаторларға арналған дыбыс деңгейін өлшеу》

GB7534-87 《Жартылай разрядты өлшеу》

GB/T15164-94 《Майға батырылған қуат трансформаторларына арналған жүктеу нұсқаулығы》

DL/T586-95 《Энергия жабдығын пайдаланушылардың өндірістік қадағалауына арналған техникалық нұсқаулық》

GB/T311.1-3.11-97 《Оқшаулауды үйлестіру және жоғары вольтты беру және трансформация жабдығына арналған жоғары вольтты сынау әдістері》

GB2536-1990 《Трансформатор майы》

JB/T56011-92 《Майлы қуат трансформаторларына арналған өнім сапасының классификациясы》

ZBK41005-89 《6-220КВ трансформаторлардың дыбыс деңгейі》
