Толығымен жабылған үш фазалы сыртқы энергияны үнемдейтін трансформатор

Толығымен жабылған үш фазалы сыртқы энергияны үнемдейтін трансформатор бұл орташа кернеулі электр энергиясын (мысалы, 10кВ немесе 35кВ) өнеркәсіптік, коммерциялық және тұрғын үй қолданбалары үшін қауіпсіз төмен вольтты қуатқа (400В/230В) түрлендіру үшін мұқият әзірленген жаңа буын тарату құрылғысы. Тұрақты май сынамаларын алуды және техникалық қызмет көрсетуді қажет ететін дәстүрлі трансформаторлардан айырмашылығы, бұл құрылғыда оқшаулағыш майды атмосферадан толығымен оқшаулайтын берік, герметикалық жабық резервуар бар. Бұл дизайн майдың тотығуын және ылғалдың түсуін болдырмайды, бұл оқшаулаудың бұзылуының және істен шығуының негізгі себептері.

Өзінің негізінде бұл трансформатор жетілдірілген сатылы тізе қосылысы дизайнымен жоғары өткізгіштігі бар суық илектелген дәнді-бағдарланған кремний болатты пайдаланады. Бұл технология магниттік гистерезис пен құйынды ток шығындарын барынша азайтып, энергия үнемдеудің ұлттық стандарттарынан айтарлықтай асатын жүктемесіз жоғалту мәндеріне қол жеткізеді. Құрылғы сыртта орнату үшін оңтайландырылған, температураның шектен шығуына, шаңға және ылғалдылыққа жоғары қарсылықты ұсынып, оны заманауи, техникалық қызмет көрсетілмейтін электр тарату желісінің негізіне айналдырады.

Өнімнің ерекшелігі және қолданылуы

Негізгі мүмкіндіктер

Техникалық қызмет көрсетусіз жұмыс: Толығымен жабылған гофрленген резервуар майдың қартаюына және техникалық қызмет көрсету шығындарын қысқартуға жол бермей, консерватор мен демалуға қажеттілікті жояды.

Ерекше энергия тиімділігі: оңтайландырылған өзек және жоғары өткізгіш мыс орамдары арқылы стандартты S11 сериялы трансформаторлармен салыстырғанда жүктемесіз шығындарды 20%-ға дейін азайтады.

Жоғары шамадан тыс жүктеме сыйымдылығы: Theмайлы салқындату жүйесі(ONAN) тұрақты жоғары жүктемелер мен сұраныстың ең жоғары өсуі кезінде тұрақты жұмысты қамтамасыз етеді.

Сыртқы беріктік: Ауа райына төзімді жабындармен және IP54 қорғанысымен жасалған, ол төтенше температураларға (-25°C-тан +40°C), ылғалдылыққа және ультракүлгін сәулелеріне төтеп береді.

Қысқа тұйықталуға жоғары төзімділік: берік қысқыш жүйесі бар механикалық күшейтілген орамдар тордың ақаулары кезінде қауіпсіздік пен сенімділікті қамтамасыз етеді.

Қолданудың негізгі сценарийлері

Қалалық және ауылдық электр желілері: тұрғын үйлердегі, сауда орталықтарындағы және сенімді, техникалық қызмет көрсетуді аз қажет ететін жабдық қажет болатын ауылды электрлендіру жобаларындағы шағын қосалқы станциялар үшін өте қолайлы. Толығымен жабылған үш фазалы сыртқы энергияны үнемдейтін трансформатор осы орталарда жақсы жұмыс істейді.

Өнеркәсіптік парктер мен фабрикалар: Ауыр машиналарды, өңдеу желілерін және өндірістік зауыттарды тұрақты қуатпен қамтамасыз етеді, айнымалы жүктемелерді оңай өңдейді.

Жаңартылатын энергияны біріктіру: сыртқы беріктік пен жоғары тиімділік желіге қосылу үшін кернеуді арттыру үшін маңызды болып табылатын күн фермалары мен жел электр станциялары үшін өте қолайлы.

Инфрақұрылымдық жобалар: әуежайларда, метро жүйелерінде, деректер орталықтарында және электрмен жабдықтау сенімділігі келісілмеген ауруханаларда орналастырылған.

Уақытша және апаттық қуат: оның ықшам орны мен берік құрылымы оны уақытша қосалқы станциялар немесе апаттық жөндеу алаңдары үшін өте қолайлы етеді.

Өнім параметрі (спецификация)

Өндіріс мәліметтері

Негізгі материал және өндіріс процесі

Бұл трансформатордың өзегі жоғары өткізгіштігі бар суықтай илектелген дәнді-бағдарланған кремний болаттан жасалған. Ламинациялар тығыз біріктірілген магниттік тізбекті қамтамасыз ете отырып, 45° сатылы тігу процесі арқылы дәл кесілген және қабаттастырылған. Бұл әдіс құйынды токтың жоғалуын азайтады және оның энергияны үнемдеу мүмкіндігінің негізін құра отырып, магниттелетін токты азайтады. Дірілді азайту және тыныш жұмысты қамтамасыз ету үшін өзек жартылай құрғақ шыны таспамен бекітілген.

Орам құрылымы

Жоғары вольтты және төмен вольтты орамдар жоғары өткізгіштікке және төмен резистивті шығындарға таңдалған оттегісіз мыс өткізгіштерден жасалған. Төмен вольтты орамда бойлық май арналары бар фольгамен оралған конфигурация қабылданады, ол тек жылу диссипациясын жақсартып қана қоймайды, сонымен қатар қысқа тұйықталу күштеріне төтеп беру үшін жоғары механикалық беріктікті қамтамасыз етеді.

Резервуар және тығыздау технологиясы

Бұл трансформатордың айқындаушы ерекшелігі оның толық жабылған гофрленген резервуары болып табылады. Кәдімгі конструкциялардан айырмашылығы, гофрленген панельдер температураның ауытқуына байланысты май көлемінің өзгеруіне бейімделу үшін кеңейеді және қысқарады, бұл дәстүрлі консерватордың қажеттілігін жояды. Бұл толығымен жабық жүйені жасайды, оқшаулағыш майдың сыртқы ауамен байланысын болдырмайды, осылайша тотығуды, ылғалды сіңіруді және шламның пайда болуын болдырмайды. Қысымды төмендету клапаны және жоғары дәлдіктегі май деңгейін өлшейтін құрал стандартты қауіпсіздік мүмкіндіктері болып табылады.

Оқшаулау жүйесі

Толығымен жабылған үш фазалы сыртқы энергияны үнемдейтін трансформатор қатты вакуумда кептіру және май толтыру процесінен өтетін жоғары сапалы минералды оқшаулағыш майды пайдаланады. Бұл резервуардың ішінде қалдық ауа немесе ылғалдың қалмауын қамтамасыз етеді, ішінара разрядтың жоғары кернеуін қамтамасыз етеді және диэлектриктердің ұзақ мерзімді сенімділігіне кепілдік береді.

Сапаны қамтамасыз ету және сертификаттау

Сертификаттар: ISO 9001:2008, CE және ұлттық трансформаторларды сынау орталықтарынан алынған жан-жақты сынақ есептері.

Кәдімгі сынақтар: Әрбір құрылғы 100% зауыттық сынақтан өтеді, соның ішінде жүктемесіз жоғалту, жүктеме жоғалуы, қысқа тұйықталу кедергісі, индукцияланған асқын кернеуге төзімділік және ішінара разряд сынақтары.

Сапаны бақылау: Біздің өндіріс процессіміз әрбір трансформатордың біздің қатаң сапа көрсеткіштеріне сәйкес келуін қамтамасыз ету үшін негізгі құрастыруды, ораманы және соңғы құрастыруды нақты уақыт режимінде бақылайды.

Неліктен Lugao Power таңдау керек?

Lugao Power таңдау ұзақ өмір сүру үшін жасалған өнімге инвестициялауды білдіреді. Толығымен жабылған үш фазалы сыртқы энергияны үнемдейтін трансформаторды өндірудегі біздің тәжірибеміз электрлік қажеттіліктеріңізді қанағаттандырып қана қоймай, сонымен қатар көміртегі шығарындыларын азайтуға және жұмыс бюджетін қысқартуға үлес қосатын құрылғыны алуыңызға кепілдік береді.

Сатудан кейінгі қызмет көрсету

5 жылдық кепілдік: Біз ағып кетпейтін және бояусыз жұмыс істеуге кепілдік береміз. Қалыпты пайдалану кезіндегі кез келген өндірістік ақау тегін жөндеу немесе ауыстыру үшін жабылады.

Өмір бойы қызмет көрсетуді қолдау: Қосалқы бөлшектер мен техникалық көмек трансформатордың қызмет ету мерзімі бойына қолжетімді.

30 жылдық қызмет ету мерзімі: үш онжылдық сенімді өнімділікті қамтамасыз ету үшін жоғары сапалы материалдардан жасалған.

Жылдам әрекет ету: Жабдық істен шыққан жағдайда, біздің команда хабарландырудан кейін бір сағат ішінде жауап береді және 24 сағат ішінде жергілікті жерде техникалық персоналды сайтқа жібереді.

Қаптама және жеткізу

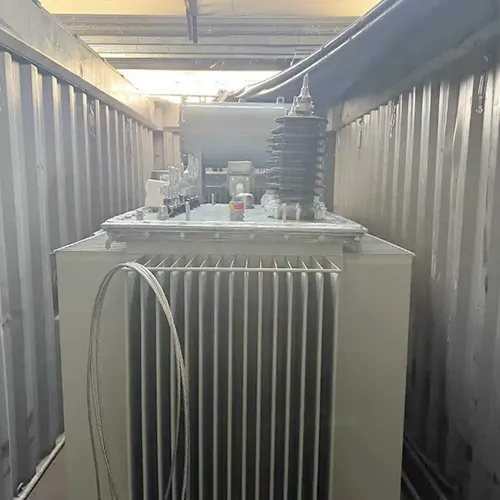

Қаптама: Толығымен жабық үш фазалы сыртқы энергияны үнемдейтін трансформатор ауа райына төзімді ағаш жәшікке қауіпсіз оралған немесе тасымалдау кезінде оңтайлы қорғау үшін оралған.

Жеткізу жағдайы: резервуар толығымен жабылған маймен толтырылған, зауыттық сынақ есептерімен, орнату нұсқауларымен және егжей-тегжейлі өлшемдік сызбалармен бірге жеткізіледі.

Стандартты аксессуарлар: Әрбір құрылғы май деңгейін өлшейтін құралды, қысымды төмендететін клапанды, термометрді, жоғары вольтты және төмен вольтты төлкелерді, жерге қосу болттарын және орнатуға арналған толық жабдықты қамтиды.

Сұрақ-жауап: Жиі қойылатын сұрақтар

1-сұрақ: Толығымен жабық үш фазалы сыртқы энергияны үнемдейтін трансформатор дегеніміз не?

A1: Бұл герметикалық жабық резервуармен сыртқы пайдалануға арналған тарату трансформаторы. Мұнай консерваторы бар дәстүрлі қондырғылардан айырмашылығы, бұл дизайн оқшаулағыш майдың ауамен байланысын болдырмайды, тотығу және ылғалды сіңіру қаупін жояды, бұл техникалық қызмет көрсетуді айтарлықтай азайтады және оның қызмет ету мерзімін ұзартады.

2-сұрақ: Бұл трансформатор ескі модельдермен салыстырғанда энергияны қалай үнемдейді?

A2: Энергияны үнемдеу жоғары өткізгіштігі бар дәнді-бағдарланған кремний болат пен оңтайландырылған өзек қосылысы құрылымын пайдалану арқылы қол жеткізіледі. Бұл әдеттегі S9 немесе S11 сериялы трансформаторлармен салыстырғанда бос жүрістегі (гистерезис және құйынды ток) ысыраптарды 15-20%-ға азайтады, бұл құрылғының қызмет ету мерзімі ішінде электр энергиясы төлемінің айтарлықтай төмендеуіне әкеледі.

3-сұрақ: Бұл трансформатор шынымен техникалық қызмет көрсетуді қажет етпейді ме?

A3: Иә, қалыпты жұмыс жағдайында. Толығымен жабылған үш фазалы сыртқы энергияны үнемдейтін трансформатор демесі жоқ гофрленген резервуарды пайдаланатындықтан, май ешқашан ауа немесе ылғал әсерінен тозбайды. Бұл әдеттегі трансформаторлар үшін қажет мерзімді майды сынау, сүзу немесе ауыстыру қажеттілігін жояды.

4-сұрақ: Бұл трансформатор қысқа тұйықталу жағдайларын қауіпсіз өңдей ала ма?

A4: Мүлдем. Ол фольгамен оралған төмен вольтты катушкалар мен берік қысқыш жүйесін пайдалана отырып, механикалық күшейтілген орамдармен жасалған. Барлық қондырғылар тордың ақауларына зақымсыз төтеп бере алатынына көз жеткізу үшін типті сынау кезеңінде қысқа тұйықталу соққысының қатаң сынақтарынан өтеді.
