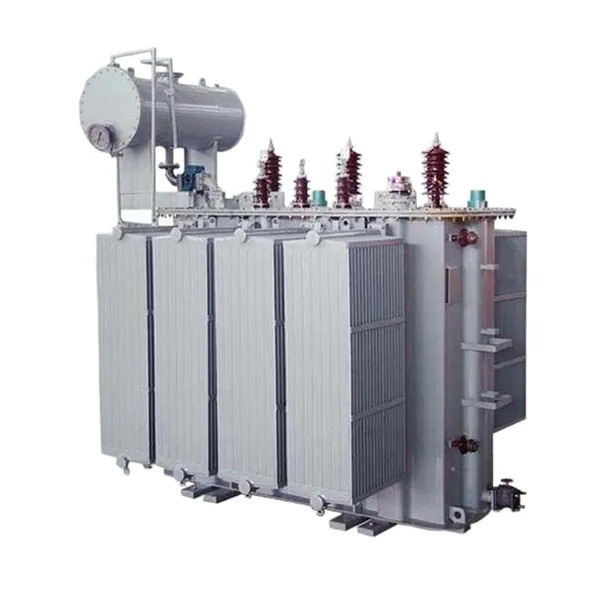

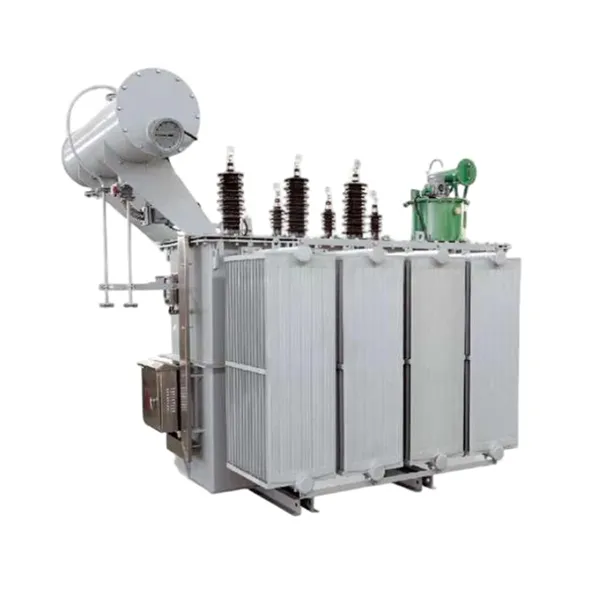

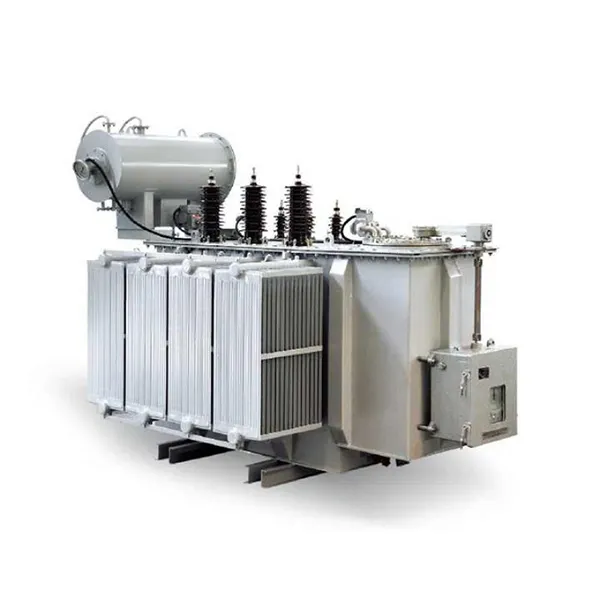

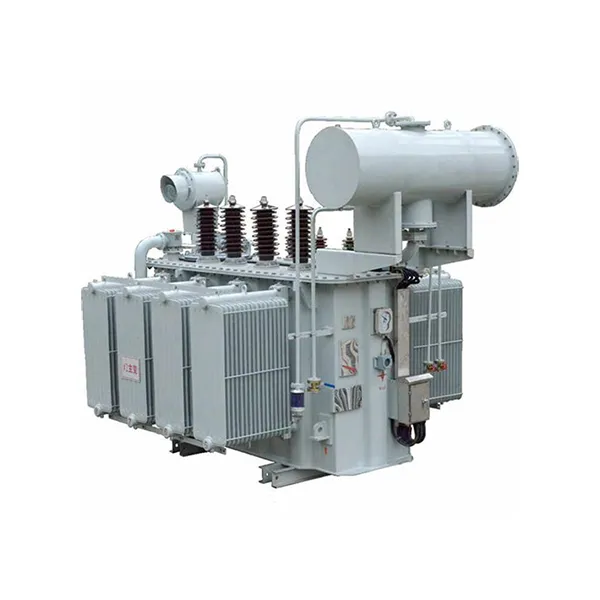

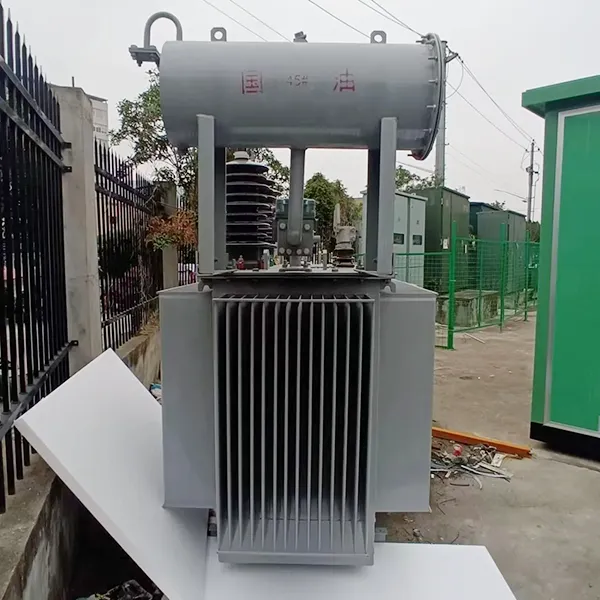

Үш фазалы орташа кернеулі электр трансформаторын жоғарылатыңыз

Үш фазалы орташа кернеулі электр трансформаторымыз төмен вольтты қуатты (мысалы, 0,4кВ) орташа вольтты шығысқа (мысалы, 11кВ, 22кВ немесе 33кВ) түрлендіруге арналған, бұл ұзақ қашықтыққа тиімді таратуға немесе тарату желілеріне біріктіруге мүмкіндік береді. Бұл өнім жаңартылатын энергия жобалары, өнеркәсіптік нысандар және сенімді кернеуді көтеруді қажет ететін электр станциялары үшін өте маңызды.

Трансформаторда аз шығынды және жоғары термиялық тұрақтылықты қамтамасыз ететін, жоғары өткізгіштігі бар дәнге бағытталған кремний болат өзегі және оттегісіз мыс орамалары бар. Theмайға батырылған салқындату жүйесіжоғары жылу диссипациясын қамтамасыз етеді, ал толық жабылған құрылым қоршаған ортаны ластаушы заттардан қорғайды, техникалық қызмет көрсету қажеттілігін азайтады және қызмет мерзімін ұзартады.

Өнім параметрі (спецификация)

Үш фазалы майға батырылған трансформатордың типтік сипаттамалары (0,4кВ / 11кВ)

Стандартты жабдық кіреді

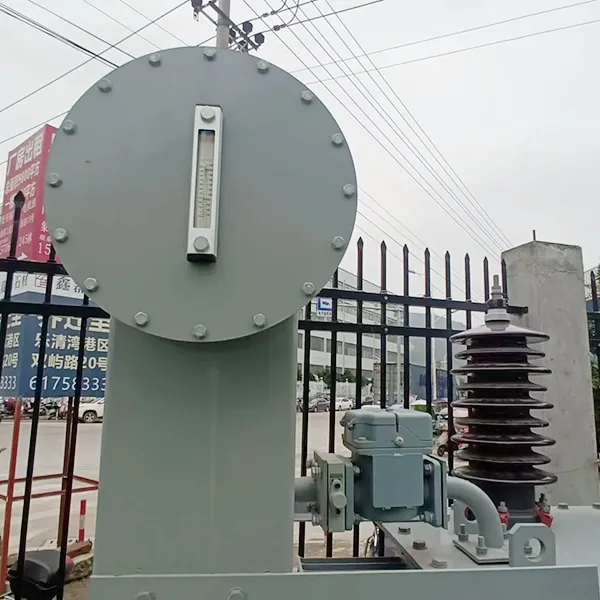

1. Төмен деңгейлі дабылы бар май деңгейінің көрсеткіші

2. Қысымды түсіру клапаны

3. Дабыл контактілері бар термометрді теріңіз

4. Ақаулықты анықтауға арналған қосымша газ релесі

Өнімнің ерекшелігі және қолданылуы

Ерекше өзгешеліктері

үш фазалы орташа кернеулі электр трансформаторлары халықаралық стандарттарға сәйкес келеді немесе асып түседі – IEC 60076, ANSI C57.12, GB1094 және SANS 780 стандарттарына сай, жаһандық қолдану мүмкіндігі мен сенімділігін қамтамасыз етеді.

Толығымен жабылған гофрленген резервуардың дизайны - Консерватордың қажеттілігін жояды, майдың тотығуын және ылғалдың түсуін болдырмайды, ұзақ уақыт бойы техникалық қызмет көрсетусіз жұмыс істеуге мүмкіндік береді.

Жоғары жүктеме сыйымдылығы және термиялық тұрақтылық - Майға батырылған салқындату жүйесі тұрақты жоғары жүктеме жағдайында немесе құбылмалы кіріс кернеуінде де тұрақты өнімділікті қамтамасыз етеді.

Төмен шу жұмысы - Оңтайландырылған өзек буын құрылымы және дірілді басатын дизайн тұрғын үй немесе шуға сезімтал орталар үшін қолайлы жұмыс шуды азайтады.

Икемді орнатуға арналған ықшам құрылым - Модульдік дизайн тірекке орнатылған, төсенішке орнатылған немесе қосалқы станция конфигурацияларына мүмкіндік береді, кеңістік шектеулі немесе сыртқы алаңдарға бейімделеді.

Қатты қысқа тұйықталуға төзімділік - фольга түріндегі төмен вольтты орамдар мен қатты катушкалар тірек құрылымдары кенеттен ақаулық жағдайында механикалық тұтастықты қамтамасыз етеді.

Оңай орнату және техникалық қызмет көрсетудің төмен деңгейі - Стандартталған көтергіш құлақтар, негізді орнату саңылаулары және кабельді енгізу опциялары орнында орнатуды жеңілдетеді; толығымен жабылған дизайн күнделікті техникалық қызмет көрсетуді азайтады.

Ұзақ қызмет ету мерзімі ұзақ уақыт бойы қолдау көрсету -- Өмір бойы техникалық қолдау және қосалқы бөлшектердің қолжетімділігімен қамтамасыз етілген, кем дегенде 30 жыл пайдалану мерзіміне арналған.

Кернеуді реттеуге арналған бірнеше түрту диапазоны – ±5%, ±2×2,5% түрту опцияларын қамтамасыз етеді, бұл тор немесе жүктеме өзгерістеріне сай кернеуді дәл реттеуге мүмкіндік береді.

Қоршаған ортаға зиянсыз оқшаулағыш сұйықтық опциялары --Эко-саналы қолданбалар үшін табиғи эфир (өсімдік майы) немесе жоғары өрт нүктесі бар оқшаулағыш сұйықтықтармен бірге қол жетімді.

Сұрақ-жауап: Трансформатор туралы негізгі түсініктер

С: Step Up трансформаторы дегеніміз не?

A: Күшейткіш трансформатор төменгі кіріс кернеуін жоғары шығыс кернеуіне дейін арттырады. Оның бастапқы орамында бұрылыстары аз, ал екінші реттік орамда көп бұрылыстар бар. Трансформатордың бұл түрі күн электр станциялары мен жел электр станциялары сияқты жаңартылатын энергия жүйелері үшін өте маңызды, мұнда өндірілетін төмен вольтты электр желісін беру үшін күшейту қажет.

Сұрақ: Бұл күшейткіш трансформатор энергия тиімділігін қалай арттырады?

A: Біздің трансформатор жоғары өткізгіштігі бар суықтай илектелген дәнді-бағытталған кремнийлі болаттың сатылы қосындысы өзегі бар конструкциясын пайдаланады. Бұл гистерезис пен құйынды ток шығындарын айтарлықтай азайтады, әдеттегі трансформаторлармен салыстырғанда бос және жүктеме жоғалтуларын төмендетеді, бұл операциялық шығындарды тікелей төмендетеді.

С: Неліктен майға батырылған салқындату жүйесі қолданбаларды күшейту үшін маңызды?

A: Оқшаулағыш май диэлектрлік беріктік пен тиімді жылуды таратуды қамтамасыз етеді. Ол жылуды өзек пен орамалардан резервуар бетіне тасымалдайды, тіпті жоғарылау қолданбаларына тән үздіксіз жоғары жүктеме немесе жоғары температура жағдайында тұрақты жұмысты қамтамасыз етеді.

С: Бұл үш фазалы орташа кернеулі электр трансформаторын көшеде қолдануға бола ма?

A: Иә. Толығымен жабылған гофрленген резервуардың дизайны ішкі компоненттерді ылғалдан, шаңнан және коррозиялық ортадан қорғайды, бұл оны күн электр станциялары, жел электр станциялары және өнеркәсіптік қосалқы станциялар сияқты сыртқы қондырғылар үшін өте қолайлы етеді.

Мүмкіндіктердің артықшылықтары

Жұмыс шығындарын айтарлықтай төмендетеді: Оңтайландырылған магниттік тізбек және аз шығынды материалдар энергия шығындарын азайтады, трансформатордың қызмет ету мерзімі ішінде электр энергиясының шығындарын азайтады.

Жоғары жұмыс сенімділігі: Жетілдірілген қысқа тұйықталуға төзімді дизайн және жетілдірілген оқшаулау жүйелері тіпті тордың ауытқуы немесе ақаулық жағдайында да тұрақты жұмысты қамтамасыз етеді.

Төмен техникалық қызмет көрсету талаптары: Толығымен тығыздалған құрылым майды ауыстыру қажеттілігін болдырмайды және тексеру жиілігін азайтады, тоқтау және техникалық қызмет көрсету шығындарын азайтады.

Ықшам және бейімделгіш дизайн: Модульдік құрылым кеңістік шектеулі орталарда икемді орнатуға мүмкіндік береді, ал стандартталған интерфейстер коммутациялық құрылғылармен және басқару жүйелерімен интеграцияны жеңілдетеді.

Өнімдер қоршаған ортаға бейімделеді

Қолдану сценарийлері

Жаңартылатын энергия жүйелері: Күн электр станциялары мен жел электр станциялары үшін төмен вольтты электр қуатын желіге қосу үшін орташа кернеу деңгейіне дейін арттыру үшін өте қолайлы.

Өнеркәсіптік нысандар: Өндірістік зауыттар мен ауыр өнеркәсіптерде пайдаланылады, онда генераторлардан немесе инверторлардан төмен вольтты қуат тарату үшін көтерілуі керек.

Инфрақұрылымдық жобалар: резервтік немесе негізгі қуат жүйелері үшін сенімді кернеуді көтеруді қажет ететін әуежайлар, темір жолдар және деректер орталықтары үшін қолайлы.

Электр станциялары: Ұзақ қашықтыққа беру үшін кернеуді арттыру қажет шағын электр станцияларында қолданылады.

Өндіріс мәліметтері

Негізгі материал және процесс

Трансформаторлардың өзегі сатылы қосылыс конструкциясы бар жоғары өткізгіштігі бар суықтай илектелген дәнді-бағдарланған кремний болаттан жасалған. Магниттік ағынның біркелкі таралуын қамтамасыз ету, жүктемесіз жоғалтуларды және магниттеу тогын азайту үшін өзек дәлдікпен кесілген және автоматты түрде қабаттастырылған.

Орам құрылымы

Жоғары вольтты және төмен вольтты орамдар оттегісіз мыс өткізгіштермен оралған. Төмен вольтты орамдарда бойлық май арналары бар фольга немесе бұрандалы құрылым пайдаланылады, бұл механикалық беріктік пен қысқа тұйықталуға төзімділік қабілетін арттырады.

Оқшаулау және салқындату жүйесі

Жоғары сапалы минералды май немесе экологиялық таза жоғары өрт нүктесі бар оқшаулағыш сұйықтық қолданылады. Майлы қағазды оқшаулау жүйесі жоғары диэлектрлік беріктік пен ұзақ мерзімді сенімділікті қамтамасыз ететін қалдық ылғал мен ауаны жою үшін вакуумды кептіру және май толтыру процестерінен өтеді.

Резервуар және тығыздау

Гофрленген резервуардың дизайны консерваторды қажет етпей-ақ термиялық кеңею компенсациясын қамтамасыз етеді. Толығымен жабылған құрылым майдың тотығуына және ылғалдың түсуіне жол бермейді, техникалық қызмет көрсету жиілігін азайтады және майдың қызмет ету мерзімін ұзартады.

Сұрақ-жауап: Өндіріс және сапаны қамтамасыз ету

С: Үш фазалы майға батырылған трансформатордың қысқа тұйықталуға төзімділігін қалай қамтамасыз етесіз?

Ж: Біздің трансформаторлар ұлттық деңгейде мойындалған зертханаларда қысқа тұйықталу сынақтарынан өтеді. Фольга орамдарының, қатты катушка тіректерінің және өздігінен құлыпталатын бекіткіштердің комбинациясы кенеттен ақаулық жағдайында құрылымның өзгеріссіз қалуын қамтамасыз етеді.

С: Сіз қандай сапа стандарттарын ұстанасыз?

A: Барлық өнімдер IEC 60076, GB1094 және ISO 9001:2015 стандарттарына сәйкес жобаланған, жасалған және сыналған. Жеткізу алдында әрбір құрылғы кешенді жоспарлы және типтік сынақтардан өтеді.

Трансформаторларды жобалау және сынау келесі стандарттарға сәйкес болуы керек:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Қуат трансформаторлары》

GB/T6451-2015 《Майлы қуатты трансформаторларға арналған спецификация және техникалық талаптар》

JB/T3837-2010 《Трансформатор өнімдерінің тип белгілерін құрастыру әдісі》

GB/T311.1-3.11-97 《Оқшаулауды үйлестіру және жоғары вольтты беру және трансформация жабдығына арналған жоғары вольтты сынау әдістері》

GB10237-88 《Оқшаулау деңгейлері және күштік трансформаторларға арналған диэлектрлік сынақтар—сыртқы оқшаулаудың ауа саңылаулары》

GB7595-87 《Қызмет көрсетудегі трансформатор майының сапа стандарты》

GB7328-87 《Трансформаторларға арналған дыбыс деңгейін өлшеу》

GB7534-87 《Жартылай разрядты өлшеу》

GB/T15164-94 《Майға батырылған қуат трансформаторларына арналған жүктеу нұсқаулығы》

DL/T586-95 《Энергия жабдығын пайдаланушылардың өндірістік қадағалауына арналған техникалық нұсқаулық》

GB/T311.1-3.11-97 《Оқшаулауды үйлестіру және жоғары вольтты беру және трансформация жабдығына арналған жоғары вольтты сынау әдістері》

GB2536-1990 《Трансформатор майы》

JB/T56011-92 《Майлы қуат трансформаторларына арналған өнім сапасының классификациясы》

ZBK41005-89 《6-220КВ трансформаторлардың дыбыс деңгейі》
