Құрғақ түрдегі трансформаторларда құйылған шайыр отқа төзімді өнімділікті қалай қамтамасыз етеді?

Көпқабатты кеңсе ғимаратында, ауруханада немесе деректер орталығында электр трансформаторы жиі бос орындарға жақын орналасады. Май толтырылған трансформаторларды өртке қарсы қабырғалардың артына және жарылысқа қарсы орнатуға болатын сыртқы қосалқы станциялардан айырмашылығы, ішкі қондырғылар өртке ықпал етпейтін трансформаторды қажет етеді. Бұл құрғақ түрдегі трансформатордың домені. Бұл трансформаторларда құйылған шайырдың жалынға төзімділігін қалай қамтамасыз ететіндігі туралы мәселе тек академиялық мәселе емес; бұл трансформаторды қымбат өрт сөндіру жүйелерінсіз және арнайы өртке қарсы қоршауларсыз ғимарат ішінде орнатуға болатынын анықтайтын маңызды қауіпсіздік мәселесі.

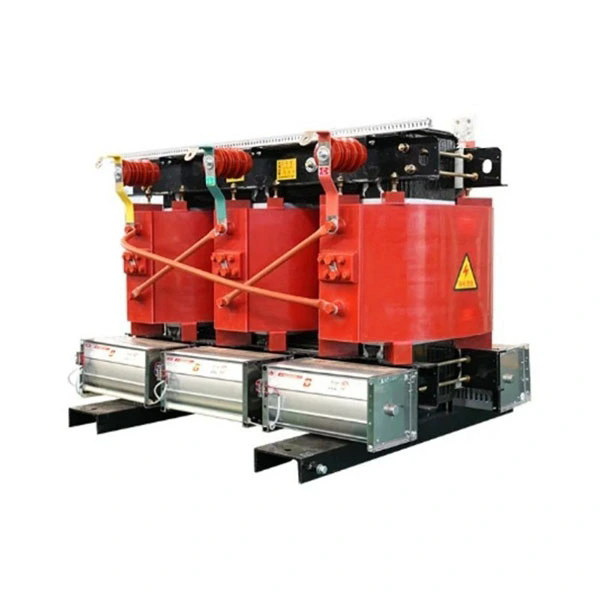

Құйылған шайырдың отқа төзімділігіҚұрғақ түрдегі трансформатормұқият құрастырылған материал жүйесінің нәтижесі болып табылады. Эпоксидті шайырдың құрамы, бейорганикалық толтырғыштар және отқа төзімді қоспалар тұтануға қарсы тұратын және өрттің таралуын шектейтін өздігінен сөнетін оқшаулағыш материал жасау үшін бірге жұмыс істейді. Бұл мақалада құйылған шайырдың жалынға төзімділігінің химиясы, жылу бөліну және түтін түзілу физикасы және осы қасиеттерді тексеретін халықаралық сынақ стандарттары қарастырылады. Біз сондай-ақ Lugao Power Co.,Ltd-дегі фабрикамыздың қалай жұмыс істейтінін талқылаймыз. өрт қауіпсіздігінің ең талап етілетін талаптарын қанағаттандыру үшін құйылған шайыр Құрғақ типті трансформаторларды жобалайды және шығарады.

Мазмұны

• 1. Материалды жалынға төзімді ететін не?
• 2. Шойын шайырының химиясы: қоспалар жану тәртібін қалай өзгертеді
• 3. Неліктен төмен жылу шығару ішкі орнату үшін маңызды
• 4. IEC 60076-11 сынақтары отқа төзімді өнімділікті қалай тексереді
• 5. Жылу өткізгіштік пен жалынға төзімділікті теңестіру
• 6. Жиі қойылатын сұрақтар (ЖҚС)
• 7. Қорытынды

1. Материалды жалынға төзімді ететін не?

Жалынға төзімділік жалғыз қасиет емес; бұл материал отқа ұшыраған кезде көрсететін мінез-құлық жиынтығы. Жалынға төзімді материал тұтануға қарсы тұрады, жалынның таралуын шектейді және сыртқы тұтану көзі жойылған кезде өздігінен сөнеді. Бұл әрекеттерге жану процесіне кедергі келтіретін химиялық және физикалық механизмдер арқылы қол жеткізіледі. Полимердің жануы үш элементті қажет етеді: отын, оттегі және жылу. Жалынға қарсы заттар осы элементтердің біреуін немесе бірнешеуін бұзу арқылы жұмыс істейді. Кейбір жалынға қарсы заттар материалдың айналасындағы оттегі концентрациясын сұйылтатын инертті газдарды шығарады. Басқалары жылуды эндотермиялық ыдырау арқылы сіңіреді, материалды тұтану температурасынан төмен салқындатады. Тағы басқалары негізгі материалды жылу мен оттегінен оқшаулайтын қорғаныш көмір қабатының пайда болуына ықпал етеді.

Жалынға қарсы құралдың тиімділігі бірнеше параметрлермен өлшенеді. Шектеулі оттегі индексі (LOI) - материалдың жануын қолдайтын азот-оттегі қоспасындағы оттегінің ең төменгі концентрациясы. LOI жоғары материалды жағу қиынырақ. Анықтама үшін ауадағы оттегінің концентрациясы шамамен 21% құрайды. LOI 21%-дан төмен материал ауада оңай жанады. LOI 28% жоғары материал әдетте жалынға төзімді болып саналады. UL 94 сынағы пластмассалардың тұтанғыштығын бағалаудың тағы бір кең таралған әдісі болып табылады. Ол материалдың тік немесе көлденең бағыттағы әрекетін, соның ішінде өздігінен сөну уақытын және тамшылаудың орын алуын бағалайды. Төмендегі кестеде жалпы трансформаторлық оқшаулағыш материалдардың негізгі тұтанғыштық параметрлері жинақталған.

СағатLugao Power Co., Ltd., біздің зауыт UL 94 V-0 рейтингімен біріктірілген LOI 30% немесе одан жоғары болатын құйылған шайыр жүйелерін тұжырымдайды. Бұл шайыр қалыпты атмосфералық жағдайларда жануды қолдамайтынын және тұтанған жағдайда өздігінен тез сөнетінін білдіреді. Бұл қасиеттер өрт қауіпсіздігі басты мәселе болып табылатын үй-жайда орнатылған Құрғақ түрдегі трансформатор үшін өте маңызды.

2. Шойын шайырының химиясы: қоспалар жану тәртібін қалай өзгертеді

Құйылған шайырлы трансформаторларда қолданылатын эпоксидті шайырдың негізі тамаша электрлік оқшаулауды, механикалық беріктік пен термиялық тұрақтылықты қамтамасыз ететін термореактивті полимер болып табылады. Дегенмен, модификацияланбаған эпоксидті шайырдың оттегінің шекті көрсеткіші шамамен 19-21%, яғни ол ауада жанып кетеді. Бұл материалды жалынға төзімді оқшаулау жүйесіне айналдыру үшін шайыр оның жану тәртібін өзгертетін толтырғыштар мен қоспалардан тұрады. Ең кең тараған екі тәсіл – бейорганикалық гидроксидті толтырғыштарды және фосфор негізіндегі отқа қарсы заттарды қолдану. Қоспаны таңдау және оның концентрациясы құйылған шайырдың соңғы өнімділігін анықтайды.

Алюминий тригидраты (ATH), сондай-ақ алюминий гидроксиді ретінде белгілі, құйылған шайыр трансформаторларында ең көп қолданылатын жалынға төзімді толтырғыш болып табылады. Шайырға шамамен 200°C жоғары температура әсер еткенде, ATH эндотермиялық ыдырау реакциясына ұшырайды. Бұл реакция қоршаған материалды салқындата отырып, жылуды айтарлықтай сіңіреді. Ол сондай-ақ жалын маңындағы оттегі концентрациясын сұйылтатын су буын шығарады. Реакцияның қалдығы алюминий оксиді болып табылады, ол шайырдың бетінде керамика тәрізді қорғаныс қабатын құрайды. Бұл қабат жылу тосқауылының рөлін атқарады, жылуды негізгі материалға беруді баяулатады. Төмендегі кестеде ATH және басқа жалпы отқа төзімді толтырғыштардың ыдырау сипаттамалары жинақталған.

Лугаодағы фабрикамызда біз құйылған шайырлы құрамдарда ATH және кремний диоксиді толтырғыштарының комбинациясын қолданамыз. ATH негізгі отқа төзімді функцияны қамтамасыз етеді, ал кремний диоксиді шайырдың жылу өткізгіштігін және механикалық беріктігін жақсартады. Толтырғыштың жалпы мөлшері салмағы бойынша 60-70% жетуі мүмкін, бұл трансформатордағы жанғыш органикалық материалдың мөлшерін айтарлықтай азайтады. Сондай-ақ біз өрт қауіпсіздігінің жоғары көрсеткіштерін талап ететін қолданбалар үшін фосфор негізіндегі отқа төзімді опцияларды ұсынамыз. Бұл тұжырымдар жоғары LOI мен жылдам өзін-өзі сөндіретін әрекетке қол жеткізеді.

3. Неліктен төмен жылу шығару ішкі орнату үшін маңызды

Құрғақ типті трансформатордың құйылған шайырдың жалынға төзімділігі тек оның жанып кетуіне байланысты емес; ол жанып кетсе, қанша жылу мен түтін шығаратыны туралы да. Жылу шығару жылдамдығы (HRR) өрт қауіпсіздігі техникасы үшін маңызды параметр болып табылады. Ол жану кезінде материалдың энергия бөлу жылдамдығын өлшейді. HRR төмен материал өрттің өсуіне аз үлес қосады, бұл тұрғындарға эвакуациялауға және өрт сөндірушілерге жағдайды бақылауға көбірек уақыт береді. Түтін шығару деңгейі бірдей маңызды, өйткені түтін өрттердегі өлімнің негізгі себебі болып табылады және эвакуация жолдарын жасыруы мүмкін.

Құйылған шайырлы трансформаторлар жылу шығарудың төмен жылдамдығына арналған. Толтырғыштың жоғары құрамы және ATH-нің эндотермиялық ыдырауы бұған ықпал етеді. Шайыр отқа ұшыраған кезде, ATH оны босатудың орнына жылуды сіңіреді. Ыдырау нәтижесінде бөлінетін су буы жанғыш газдарды сұйылтады, жалынның қарқындылығын төмендетеді. Алюминий оксидінің қалдығы қалған шайырды оқшаулайтын қорғаныс қабатын құрайды. Таза әсер - баяу жанып тұратын материал, егер мүлдем болса, және ең аз жылу бөледі. Төмендегі кестеде құйылған шайырдың және басқа трансформаторлық оқшаулағыш материалдардың жылу шығару сипаттамалары салыстырылады.

Құрғақ типті трансформаторлардың құйылған шайырдан төмен жылу бөлінуі және түтін шығаруы оларды кең өрт сөндіру жүйелерін қажет етпей-ақ ішкі кеңістіктерге орнатуға мүмкіндік береді. Бұл электр қондырғысының құнын төмендетеді және ғимараттың өрт қауіпсіздігі жобасын жеңілдетеді. Трансформатор аурухана немесе сауда үйі сияқты жұмыс істейтін аумақтарға жақын орналасқан жобалар үшін құйылған шайырлы трансформаторлардың төмен өрт қаупі маңызды артықшылық болып табылады. Lugao Power Co.,Ltd. компаниясында біздің фабрикамыз құйылған шайырлы трансформаторларды ең қатаң өрт қауіпсіздігі стандарттарына, соның ішінде IEC 60076-11 F1 классификациясына сай етіп жобалайды.

4. IEC 60076-11 сынақтары отқа төзімді өнімділікті қалай тексереді

IEC 60076-11 құрғақ түрдегі трансформаторларға қойылатын талаптарды анықтайтын халықаралық стандарт. Стандарт трансформатордың сыртқы өртке ұшырауын имитациялайтын сынақтар сериясымен анықталатын өрт мінез-құлық классификациясын анықтайды. Өрт мінез-құлқының классификациясы екі деңгейден тұрады: F0 және F1. F0 - негізгі деңгей, ал F1 - жоғары деңгей, ол трансформатордың өздігінен сөнуін және сынақ кезінде жылу бөлінуін және түтін шығаруды шектеуді талап етеді.

Өртке қарсы әрекетті тексеру трансформатордан белгілі бір қашықтықта жанармайдың белгілі бір мөлшерін (әдетте алкогольді) жағу арқылы жүргізіледі. Сынақ трансформатордың айналасындағы температура мен жылу ағынын, сондай-ақ отын тұтынылғаннан кейін трансформатордың өздігінен сөну уақытын өлшейді. Сынақ түтін мен улы газдардың шығуын да бақылайды. F1 классификациясына қол жеткізу үшін трансформатор келесі критерийлерге сәйкес келуі керек:

• Трансформатор бетінің ең жоғары температурасы белгіленген шектен төмен болуы керек.
• Жанармай таусылғаннан кейін трансформатор белгіленген уақыт ішінде өздігінен сөнуі керек.
• Жылу шығару жылдамдығы мен түтін шығару белгіленген шектерден төмен болуы керек.
• Трансформатор көрші материалдарды тұтандыратын жанып тұрған тамшыларды шығармауы керек.
• Өрт сынағынан кейін трансформатор өзінің диэлектрлік беріктігін сақтауы керек.

Төмендегі кестеде IEC 60076-11 өртке қарсы әрекет сынағының негізгі параметрлері және Lugao Power Co.,Ltd фирмасының құйылған шайырлы трансформаторларының әдеттегі өнімділігі жинақталған.

Лугаодағы біздің зауыт IEC 60076-11 стандартына сәйкес құйылған шайыр Құрғақ түрдегі трансформаторларды сынайды. Біз барлық өнімдерімізге арналған сынақ есептерін жүргіземіз, олар сұраныс бойынша тұтынушыларға қолжетімді. Бұл есептер трансформаторларымыздың отқа төзімділігінің құжатталған дәлелдерін береді, бұл біздің тұтынушыларымызға өнімнің өрт қауіпсіздігінің ең жоғары стандарттарына сәйкес келетініне сенімділік береді.

5. Жылу өткізгіштік пен жалынға төзімділікті теңестіру

Құрғақ түрдегі трансформаторға арналған құйылған шайыр композициясының дизайны екі бәсекелес талапты теңестіруді талап етеді: жалынға төзімділік және жылу өткізгіштік. Жалынға төзімділікке шайырдың жанғыш құрамын азайтатын ATH сияқты бейорганикалық толтырғыштарды қосу арқылы қол жеткізіледі. Жылуөткізгіштік трансформатор орамдары шығаратын жылуды тарату үшін маңызды. Жоғары жылу өткізгіштік трансформаторға төмен температурада жұмыс істеуге мүмкіндік береді, бұл оның тиімділігін және қызмет ету мерзімін арттырады. Дегенмен, кейбір жалынға төзімді толтырғыштар салыстырмалы түрде төмен жылу өткізгіштікке ие және олардың концентрациясын арттыру шайырдың термиялық өнімділігін төмендетуі мүмкін.

Шешім жоғары жылу өткізгіштігі бар толтырғыштарды таңдауда және толтырғыш бөлшектерінің мөлшерін бөлуді оңтайландыруда жатыр. Кремний тотығы (SiO₂) және алюминий тотығы (Al₂O₃) әдетте құйылған шайырлы трансформаторларда толтырғыш ретінде пайдаланылады, өйткені олар жақсы жылу өткізгіштік пен қолайлы отқа төзімді қасиеттерді біріктіреді. ATH-мен біріктірілгенде, бұл толтырғыштар жалынға төзімділікті де, жылу өткізгіштігін де қамтамасыз ете алады. Бөлшек өлшемдерінің таралуы да маңызды: ірі және ұсақ бөлшектердің жақсы сұрыпталған қоспасы жылу өткізгіштігін де, механикалық беріктігін де жақсартатын жоғары орау тығыздығына қол жеткізе алады. Төмендегі кесте қарапайым құйылған шайыр толтырғыштарының жылу өткізгіштігін қорытындылайды.

Біздің зауытта біз жалынға төзімділік пен жылу өткізгіштік арасындағы тепе-теңдікке қол жеткізу үшін кремний диоксиді мен ATH толтырғыштарының меншікті қоспасын қолданамыз. Біздің құйылған шайырлы құрам 30% немесе одан жоғары LOI сақтай отырып, 1,1-1,5 Вт/м·К жылу өткізгіштікке қол жеткізеді. Бұл біздің Құрғақ типті трансформаторларымызға температура шегінен аспай, жоғары жүктемелерде жұмыс істеуге мүмкіндік береді, сонымен бірге ішкі орнату үшін қажетті өрт қауіпсіздігі көрсеткіштерін қамтамасыз етеді.

6. Жиі қойылатын сұрақтар (ЖҚС)

1-сұрақ: Құрғақ типті трансформаторлар үшін F0 және F1 өрт мінез-құлық классификациясының айырмашылығы неде?

Жауап: F0 - негізгі өрт мінез-құлық классификациясы, ал F1 - жоғары классификация. F0 трансформатордың өздігінен сөнуін талап етеді, бірақ жылу шығаруға және түтін шығаруға қатаң шектеулер бар. F1 трансформатордан ең жоғары температураға, өздігінен сөну уақытына, жылу шығару жылдамдығына және түтін шығаруға қатысты қатаң шектеулерге сай болуын талап етеді. Кеңістіктері бар ғимараттардағы ішкі қондырғылар үшін әдетте F1 классификациясы қажет. Lugao Power Co.,Ltd.-да біздің құйылған шайырлы Құрғақ типті трансформаторлар F1 классификациясына сай жасалған.

2-сұрақ: Құйылған шайыр жанған кезде улы газдар түзе ме?

Жауап: Құрғақ түрдегі трансформаторларымызда қолданылатын құйылған шайыр қоспасы галогенсіз, яғни оның құрамында хлор сутегі немесе бромсутек сияқты улы және коррозиялық газдар шығара алатын хлор немесе бром қосылыстары жоқ. Біздің құйылған шайырдың негізгі ыдырау өнімдері су буы, көмірқышқыл газы және алюминий оксиді болып табылады. Бұл құйылған шайырлы трансформатордың түтінін маймен толтырылған трансформатордың түтініне қарағанда аз улы етеді, оның құрамында улы жану өнімдерінің күрделі қоспасы болуы мүмкін.

3-сұрақ: Құйылған шайырдың жалынға төзімділігі сұйықтық толтырылған трансформатормен қалай салыстырылады?

Жауап: Құйылған шайырлы трансформаторлардың өрт қауіпсіздігі бойынша сұйықтық толтырылған трансформаторлардан айтарлықтай артықшылығы бар. Сұйықтықпен толтырылған трансформаторларда жанғыш майдың үлкен көлемі бар, ол ағып, бассейнде өрт тудыруы мүмкін. Жанып жатқан мұнайдың жылу шығару жылдамдығы мен түтін шығаруы құйылған шайырға қарағанда әлдеқайда жоғары. Құйылған шайырлы трансформаторларда сұйық отын жоқ және өздігінен сөнеді, бұл оларды үй ішінде орнату үшін әлдеқайда қауіпсіз етеді.

4-сұрақ: Құйылған шайырлы трансформаторды өрт сөндірмейтін бөлмеде орнатуға бола ма?

Жауап: Иә, F1 классификациясына сәйкес келетін құйылған шайыр Құрғақ типті трансформаторды, егер бөлме құрылыс нормаларының өрт қауіпсіздігінің жалпы талаптарына сәйкес келсе, арнайы өрт сөндіру жүйесі жоқ бөлмеде орнатуға болады. Құйылған шайырлы трансформатордың төмен өрт қаупі оның маймен толтырылған трансформатор сияқты өрттен қорғау деңгейін қажет етпейтінін білдіреді. Дегенмен, нақты талаптар жергілікті құрылыс нормаларына және құзыреті бар органға байланысты. Біздің техникалық топ жобаңызға орнату талаптары бойынша нұсқаулық бере алады.

5-сұрақ: Құйылған шайырлы трансформатордың отқа төзімділігін сақтау үшін қандай техникалық қызмет көрсету қажет?

Жауап: Құйылған шайырлы трансформатордың жалынға төзімділігі материалға тән және уақыт өте келе айтарлықтай төмендемейді. Дегенмен, трансформатордың жалпы сенімділігін қамтамасыз ету үшін әлі де тұрақты техникалық қызмет көрсету қажет. Бұған құйылған шайырдың жарықтарын немесе зақымдалуын визуалды тексеру, шаңның жиналуын болдырмау үшін орамдар мен салқындату арналарын тазалау, оқшаулау кедергісін және ішінара разрядты мерзімді сынау кіреді. Lugao Power Co.,Ltd. компаниясында біз құрғақ түрдегі трансформаторларға техникалық қызмет көрсету нұсқаулары мен қолдау қызметтерін ұсынамыз.

7. Қорытынды

Құрғақ типті трансформатордың құйылған шайырдың жалынға төзімділігі күрделі материал жүйесінің нәтижесі болып табылады. Эпоксидті шайыр құрылымдық және электрлік оқшаулауды қамтамасыз етеді, ал ATH толтырғышы эндотермиялық жалынға төзімді механизмді қамтамасыз етеді. Кремний тотығы жылу өткізгіштігі мен механикалық беріктігін жақсартады. Бұл компоненттер бірігіп, тұтануға қарсы тұратын, өздігінен тез сөнетін және минималды жылу мен түтін шығаратын трансформаторды оқшаулағыш материалды жасайды. Бұл қасиеттер өрт қауіпсіздігі басты мәселе болып табылатын ішкі қондырғылар үшін өте маңызды.

Lugao Power Co.,Ltd компаниясында біздің зауыт өрт қауіпсіздігі көрсеткіштерінің ең жоғары стандарттарына сәйкес келетін құйылған шайырлы Құрғақ типті трансформаторларды әзірлейді және шығарады. Біздің өнімдер IEC 60076-11 стандартына сай сыналған және F1 классификациясына қол жеткізеді. Біз өз тұтынушыларымызға сенімді, қауіпсіз және тиімді трансформаторлық шешімдерді ұсынуға дайынбыз. Жаңа ғимаратты жобалап жатсаңыз немесе бар электр жүйесін жаңартып жатырсыз ба, біз сізді талаптарыңызды талқылау үшін біздің техникалық топқа хабарласуға шақырамыз.

Lugao Power Co.,Ltd компаниясына хабарласыңыз. бүгінҚұйылған шайырлы құрғақ түрдегі трансформаторлар туралы және олардың сіздің өрт қауіпсіздігі талаптарыңызға қалай жауап беретіні туралы көбірек білу үшін.
