Құрғақ типті трансформаторларды жасыл құрылыс сертификаттары үшін не қолайлы етеді?

LEED Platinum немесе Green Mark сертификатына қол жеткізу жарысында құрылыс салушылар электр инфрақұрылымының әрбір құрамдас бөлігін мұқият тексереді. Жарықтандыру, HVAC және жаңартылатын энергия жүйелеріне көп көңіл бөлінеді. Бірақ жиі назардан тыс қалған құрамдастардың бірі трансформатор болып табылады. Кәдімгі маймен толтырылған трансформаторда жүздеген литр жанғыш диэлектрлік сұйықтық бар, төгілудің алдын алу үшін оқшаулау жүйелері қажет және жүктемесіз жоғалтулар арқылы ғимараттың жалпы көміртегі ізіне ықпал етеді. АҚұрғақ түрдегі трансформатор,керісінше, бұл міндеттемелерді толығымен жояды. Ол майдың орнына ауа мен қатты оқшаулауды пайдаланады, өрт және қоршаған ортаның ластану қаупін жояды және энергия тиімділігінің ең жоғары сыныптарына қол жеткізу үшін жобалануы мүмкін.

Құрғақ түрдегі трансформаторлар жасыл құрылыс сертификаттары үшін неліктен өте қолайлы деген сұрақ жәй ғана қорапты тексеру туралы емес. Бұл трансформатордың жұмыс сипаттамалары мен жасыл құрылыс бағдарламалары бағалайтын сертификаттау критерийлері арасындағы түбегейлі сәйкестік туралы. Мысалы, LEED өрт қауіпсіздігі, ішкі ортаның сапасы, энергия өнімділігі және дизайндағы инновация үшін ұпай береді. Құрғақ түрдегі трансформатор осы санаттардың барлығына үлес қосады, көбінесе отқа төзімді қоймалар немесе май толтырылған қондырғылар қажет ететін мұнайды сақтау жүйелерінің қосымша құнынсыз. СағатLugao Power Co., Ltd., біздің фабрика Азия мен Таяу Шығыстағы жасыл құрылыс жобаларына Құрғақ типті трансформаторларды жеткізді және біз өнімдеріміз қол жеткізуге көмектесетін арнайы сертификаттау несиелерін құжаттадық. Бұл мақалада құрғақ түрдегі трансформаторларды тұрақты құрылыс үшін таңдаулы таңдау жасайтын техникалық және реттеуші факторлар қарастырылады.

Мазмұны

• 1. Өрт қауіпсіздігінің артықшылығы: жасыл ғимараттар үшін мұнайсыз неліктен маңызды?
• 2. Энергия тиімділігі: Трансформаторды таңдауға түрткі болатын сертификаттау көрсеткіші
• 3. Қоршаған ортаға сәйкестік: төгілу қаупін және қауіпті материалдарды жою
• 4. Кеңістік тиімділігі және ішкі орнату икемділігі
• 5. Техникалық қызмет көрсетуді азайту: тұрақтылықтың жасырын пайдасы
• 6. Жиі қойылатын сұрақтар (ЖҚС)
• 7. Қорытынды

1. Өрт қауіпсіздігінің артықшылығы: жасыл ғимараттар үшін мұнайсыз неліктен маңызды?

Жасыл құрылысты сертификаттауға арналған Құрғақ типті трансформатордың ең жылдам және өлшенетін артықшылығы - өрт қауіпсіздігі. Маймен толтырылған трансформаторларда жүздеген литр жанғыш минералды май бар. Ішкі ақаулық болған жағдайда бұл май тұтанып, сөндіруге өте қиын өрт тудыруы мүмкін. Көптеген юрисдикциялардағы құрылыс нормалары бұл қауіпті мойындайды және үй ішінде орнатылған маймен толтырылған трансформаторларды күрделі өрт сөндіру жүйелері бар өртке қарсы қоймаларда орналастыруды талап етеді. Құрғақ түрдегі трансформатор бұл талапты толығымен жояды. Оның құрамында жанғыш сұйықтық жоқ. Оның оқшаулау жүйесі, әдетте құйылған эпоксидті шайыр, өздігінен сөнеді және қатты ыстыққа ұшыраған кезде де улы газдар шығармайды.

Сертификаттауға тікелей әсер етеді. LEED және басқа жасыл ғимараттарды бағалау жүйелері өрт қауіпсіздігі және қауіпті материалдарды пайдалануды азайту үшін ұпай береді. F1 өрт класы (IEC 60076-11 бойынша ең жоғары өрт қауіпсіздігі классификациясы) бойынша сертификатталған Құрғақ түрдегі трансформатор ғимараттың электр инфрақұрылымы өрт қаупін барынша азайтуға арналғанын құжатталған дәлелдермен қамтамасыз етеді. Бұл құжаттаманы сертификаттау өтінімінің бөлігі ретінде беруге болады. Сонымен қатар, өртке қарсы қойманы жою құрылыстың айтарлықтай құнын жояды. 2021 жылы Америка Құрама Штаттарындағы аурухананы қайта жаңғырту жобасы жеке қоймадағы май толтырылған қондырғылардың орнына құрғақ түрдегі трансформаторларды тікелей емделушілерге күтім жасау қанаттарына орнату арқылы өртке қарсы шығындардан 480 000 доллар үнемдеді.

Төмендегі кестеде жасыл құрылысқа арналған Құрғақ типті және май толтырылған трансформаторлар арасындағы өрт қауіпсіздігін салыстыру жинақталған.

Лугаода біздің құрғақ түрдегі трансформаторларымыз IEC 60076-11 стандартындағы ең қатаң өрт қауіпсіздігі стандарты болып табылатын F1 өрт класы бойынша сыналған және сертификатталған. Бұл сертификат жай ғана белгі емес; бұл ашық жалынға ұшырауды және түтіннің уыттылығын өлшеуді қамтитын қатаң сынақтың нәтижесі. LEED Gold немесе Platinum сертификатын алуға ұмтылатын құрылыс жобалары үшін F1 сертификаты жасыл құрылыс бағдарламалары талап ететін өрт қауіпсіздігінің алғышарттарына құжатталған сәйкестікті қамтамасыз етеді.

2. Энергия тиімділігі: Трансформаторды таңдауға түрткі болатын сертификаттау көрсеткіші

Энергия тиімділігі жасыл құрылысты сертификаттау бағдарламаларының көпшілігінде ең ауыр салмақты санат болып табылады. LEED оңтайландырылған қуат өнімділігі үшін 18 ұпайға дейін марапаттайды. Үздіксіз жұмыс істейтін және ғимарат бос болса да энергияны тұтынатын трансформатор ғимараттың жалпы энергетикалық профиліндегі маңызды құрамдас болып табылады. Құрғақ түрдегі трансформаторды жүктемесіз жоғалтуларды (трансформаторды қуаттандыру кезінде, бірақ жүктемені қамтамасыз етпеген кезде тұтынылатын энергия) және жүктеме жоғалтуларын (жүкті беру кезінде жылу ретінде жоғалтқан энергия) азайта отырып, ең жоғары тиімділік кластарына қол жеткізу үшін жасауға болады.

Трансформатордың тиімділігі оның энергия тиімділік класымен өлшенеді. Көбінесе 1-деңгей немесе IE3 ретінде белгіленетін ең жоғары класс қол жетімді ең жақсы технологияны білдіреді. Бұл сыныптағы құрғақ түрдегі трансформатор әдеттегі трансформаторларға қарағанда 60-80% төмен жүктемесіз шығындарға қол жеткізе алады. 2500 кВА трансформатор үшін жыл сайынғы энергия үнемдеу 20 000 кВтсағ асуы мүмкін, бұл жылына шамамен 15 тонна көміртекті азайтуға әкеледі. Бұл төмендеу ғимараттың энергия өнімділігі рейтингіне және оның көміртегі ізін азайту мақсаттарына тікелей ықпал етеді.

Төмендегі кестеде стандартты трансформатормен салыстырғанда ең жоғары тиімділік класындағы Құрғақ түрдегі трансформаторға арналған типтік тиімділік деректері берілген.

Біздің зауытта біз құрғақ түрдегі трансформаторларды жоғары өткізгіштігі бар кремний болат пен аморфты қорытпаны қоса алғанда, озық негізгі материалдарды пайдалана отырып құрастырамыз. Аморфты қорытпалардың өзектері, атап айтқанда, жүктемесіз шығындарды күрт төмендетеді, өйткені материалдың атомдық құрылымында әдеттегі болатта гистерезис шығындарын тудыратын кристалдық шекаралар жоқ. Трансформатор ұзақ уақыт бойы төмен жүктеме факторларында жұмыс істейтін жасыл құрылыс жобалары үшін (мысалы, кеңсе ғимараттарында немесе деректер орталықтарында) аморфты қорытпадан жасалған құрғақ түрдегі трансформатор ең жақсы қуат өнімділігін қамтамасыз ете алады. Бұл өнімділік LEED энергия несиелеріне тікелей аударылады және ғимарат иесі үшін операциялық шығындарды азайтады.

3. Қоршаған ортаға сәйкестік: төгілу қаупін және қауіпті материалдарды жою

Трансформатордың қоршаған ортаға әсері оның энергияны тұтынуымен ғана емес, сонымен қатар құрамындағы материалдармен және оның қызмет ету мерзімінде туындайтын қауіптермен де анықталады. Маймен толтырылған трансформаторларда ағып кетуі немесе төгілуі мүмкін, топырақ пен жер асты суларын ластайтын диэлектрлік сұйықтық бар. Ескі қондырғыларда бұл сұйықтық құрамында қауіпті қалдықтар ретінде жіктелген полихлорланған бифенилдер (ПХД) болуы мүмкін. Тіпті қазіргі минералды майдың өзі шығарылса, экологиялық қауіп төндіреді. Құрғақ түрдегі трансформатор бұл тәуекелді толығымен жояды. Оның құрамында сұйық диэлектрик жоқ. Оның оқшаулауы қатты эпоксидті шайыр болып табылады, ал оның салқындауы сыртқы ауамен қамтамасыз етіледі.

Жасыл құрылысты сертификаттау үшін қауіпті материалдарды жою маңызды артықшылық болып табылады. LEED және басқа рейтингтік жүйелер қауіпті материалдарды пайдалануды азайту және ластануды болдырмау үшін ұпай береді. Құрғақ түрдегі трансформатор бұл несиелерге бірнеше жолмен үлес қосады. Біріншіден, ол маймен толтырылған трансформаторлар қажет ететін бермалар немесе екінші реттік қоймалар сияқты мұнайды сақтау жүйелерінің қажеттілігін жояды. Екіншіден, мұнайдың ағуынан топырақ пен судың ластану қаупін жояды. Үшіншіден, бұл пайдалану мерзімінің аяқталуын жою процесін жеңілдетеді, өйткені басқарылатын қауіпті сұйықтық жоқ.

Төмендегі кесте Құрғақ типті және май толтырылған трансформаторлардың өмірлік циклі бойынша қоршаған ортаға әсерін салыстырады.

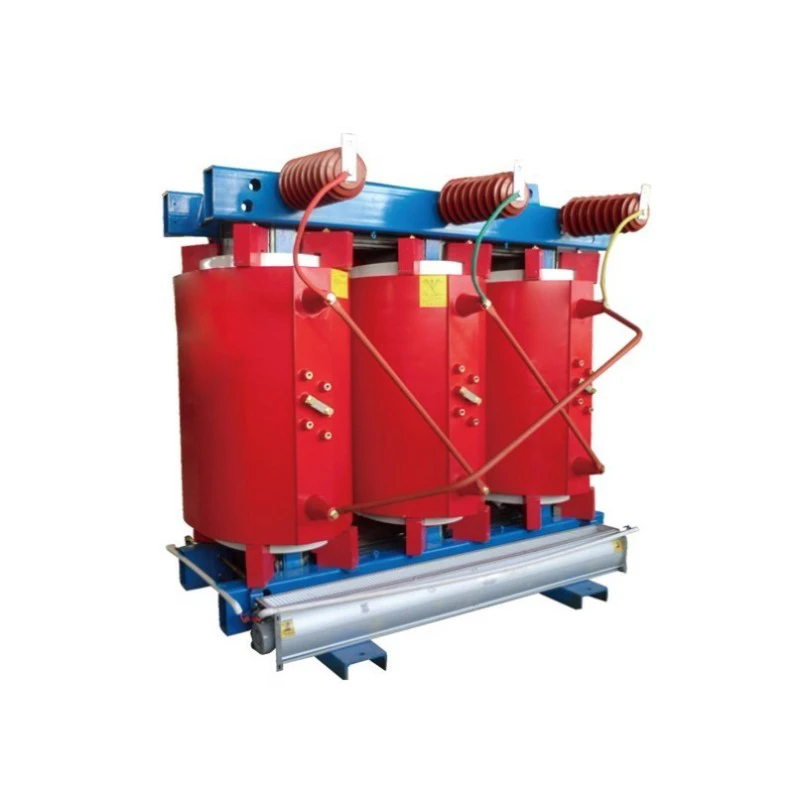

Lugao Power Co.,Ltd-дегі біздің зауыт. галоген және басқа улы компоненттері жоқ құйылған эпоксидті шайырлы оқшаулауы бар құрғақ типті трансформаторларды шығарады. Бұл тіпті мүмкін емес өрт жағдайында да трансформатордың қауіпті газдарды шығармауын қамтамасыз етеді. Су көздеріне жақын немесе қорғалатын аймақтар сияқты экологиялық сезімтал аймақтардағы құрылыс жобалары үшін бұл экологиялық профиль сертификат алу және жобаның тұрақтылық мақсаттарына жету үшін өте маңызды.

4. Кеңістік тиімділігі және ішкі орнату икемділігі

Жасыл ғимараттарды сертификаттау бағдарламалары кеңістікті тиімді пайдаланудың құндылығын мойындайды. Механикалық және электр жабдықтары үшін аз орын пайдаланатын ғимаратта табыс әкелетін немесе тұрғындарға қызмет көрсететін функциялар үшін көбірек орын бар. Құрғақ типті трансформатор осы салада айтарлықтай артықшылық береді, өйткені ол маймен толтырылған трансформаторлар талап ететін отқа төзімді қоймаларды, май сақтау жүйелерін және тазарту аймақтарын қажет етпейді. Бұл трансформаторды жүктеме орталығына жақынырақ орнатуға мүмкіндік береді, кабель ұзындығын және онымен байланысты мыс шығындарын азайтады.

Кеңістікті үнемдеу айтарлықтай. Май толтырылған трансформатор отқа төзімді қабырғалары бар арнайы қойманы, төгілуді тоқтату жүйесі мен салқындату үшін желдетуді қажет етеді. Құрғақ түрдегі трансформаторды тікелей электр бөлмесінде, көбінесе ықшам қоршауда орнатуға болады. Көп қабатты коммерциялық ғимаратта бұл жүздеген шаршы фут құнды еден кеңістігін босатуы мүмкін. 2022 жылы Нью-Йорк қаласындағы жоба 12 футтық 15 футтық электр бөлмесіне май толтырылған қондырғылар үшін 20 футтық 25 футтық қойманы қажет ететін сегіз құрғақ түрдегі трансформаторды орнатты. Кеңістікті үнемдеу тікелей қосымша жалға берілетін аумаққа аударылды.

Жасыл құрылысты сертификаттау үшін Құрғақ түрдегі трансформатордың кеңістік тиімділігі сайтты оңтайландырылған пайдалану және ғимараттың жалпы ізін азайту үшін несиеге ықпал етеді. Трансформаторды үй-жайда, жүктемеге жақын жерде орнату мүмкіндігі де қайталама кабельдердің ұзындығын қысқартады, бұл энергияның жоғалуын және қондырғыда қолданылатын мыс мөлшерін азайтады. Бұл ғимараттың жалпы тұрақтылық көрсеткіштеріне нәзік, бірақ елеулі үлес болып табылады.

5. Техникалық қызмет көрсетуді азайту: тұрақтылықтың жасырын пайдасы

Жасыл құрылысты сертификаттауға арналған құрғақ түрдегі трансформатордың ең назардан тыс қалған артықшылықтарының бірі техникалық қызмет көрсету талаптарының төмендеуі болып табылады. Май толтырылған трансформатор үнемі май сынамасын алуды, сынауды, сүзуді және ауыстыруды қажет етеді. Ол сондай-ақ ағып кетуді анықтауды және жөндеуді қажет етеді. Бұл әрекеттер ресурстарды тұтынады, қалдықтарды тудырады және арнайы қызметкерлер мен жабдықтарды пайдалануды талап етеді. Құрғақ түрдегі трансформатор осы талаптардың барлығын дерлік жояды. Оның қатты оқшаулау жүйесі май сияқты тозбайды және мерзімді тексеруді немесе ауыстыруды қажет етпейді.

Техникалық қызмет көрсетуді қысқарту тұрақтылық үшін тікелей және жанама артықшылықтарға ие. Тікелей ол майдың, сүзгілердің және басқа шығын материалдарының шығынын азайтады. Жанама түрде бұл қызмет көліктерінің ғимаратқа бару жиілігін, тазалау химикаттарын пайдалануды және қауіпті қалдықтардың пайда болуын азайтады. Құрғақ түрдегі трансформатор 25 жылдық қызмет ету мерзімі ішінде май толтырылған қондырғыға қызмет көрсету сағатының шамамен 40%-ын қажет етеді. Жасыл сертификаттауды көздейтін ғимарат үшін техникалық қызмет көрсету қызметінің бұл қысқаруы операциялық әсерді азайтуға және сайтты тұрақты басқаруға несие береді.

Төмендегі кесте Құрғақ типті және май толтырылған трансформаторлар арасындағы техникалық қызмет көрсетуді салыстыруды қорытындылайды.

Lugao Power Co., Ltd. компаниясында біздің құрғақ түрдегі трансформаторлар техникалық қызмет көрсетусіз жұмыс істеуге арналған. Құйылған шайырлы оқшаулағыш ылғалға, шаңға және химиялық коррозияға төзімді, ал трансформатор маймен байланысты жөндеуді қажет етпейді. Жасыл сертификаттауды көздейтін ғимарат иелері үшін бұл операциялық шығындардың төмендеуіне, ғимарат тұрғындарына кедергілердің азаюына және трансформатордың бүкіл қызмет ету мерзімінде қоршаған ортаның азаюына әкеледі.

6. Жиі қойылатын сұрақтар (ЖҚС)

1-сұрақ: Құрғақ түрдегі трансформатор қандай нақты LEED несиелеріне үлес қосады?

Жауап: Құрғақ түрдегі трансформатор бірнеше LEED несиелеріне, соның ішінде өрт қауіпсіздігіне, қауіпті материалдарды азайтуға, оңтайландырылған қуат өнімділігіне және дизайндағы инновацияларға үлес қоса алады. Нақты несиелік үлес нақты LEED нұсқасына және жобаның жалпы дизайнына байланысты. Lugao Power Co.,Ltd. компаниясында біз сертификаттау қолданбасын қолдайтын құжаттаманы, соның ішінде өрт қауіпсіздігі сертификаттарын, энергия тиімділігін тексеру есептерін және материал құрамы туралы декларацияларды ұсынамыз.

2-сұрақ: Құрғақ түрдегі трансформатор жасыл құрылыс жобалары үшін маймен толтырылған трансформатордан қымбатырақ па?

Жауап: Құрғақ түрдегі трансформаторды сатып алудың бастапқы бағасы, әдетте, салыстырмалы қуаттылықтағы маймен толтырылған қондырғыдан 20-40% жоғары. Дегенмен, жалпы орнатылған құнын, соның ішінде өртке қарсы қоймаларды, май сақтау жүйелерін және өрт сөндіру жабдықтарын жоюды қарастырғанда, Құрғақ типті трансформатор жиі арзанырақ болады. 20 жыл бойы қызмет ету циклінің құнын талдау құрғақ түрдегі трансформаторлардың ішкі қосымшалар үшін иеленудің жалпы құны 15-25% төмен екенін көрсетеді.

3-сұрақ: Жасыл ғимараттарда қолданылатын құрғақ түрдегі трансформаторлардың максималды сыйымдылығы қандай?

Жауап: Құрғақ түрдегі трансформаторлар шағын тарату қондырғыларынан (30 кВА) үлкен қуатты трансформаторларға (25 МВА немесе одан да көп) дейінгі қуаттарда қол жетімді. Көптеген жасыл құрылыс қолданбалары үшін 500 кВА мен 5 000 кВА арасындағы қуаттар тән. Қажетті ерекше сыйымдылық ғимараттың электрлік жүктеме профиліне байланысты. Біздің зауыт нақты кернеу мен қуат талаптарын қанағаттандыру үшін арнайы қондырғыларды шығара алады.

4-сұрақ: Құрғақ түрдегі трансформатордың шу деңгейі май толтырылған қондырғымен қалай салыстырылады?

Жауап: Жақсы жобаланған Құрғақ түрдегі трансформатор 45 дБ(А) төмен шу деңгейіне қол жеткізе алады, бұл кітапханалық ортадан тынышырақ. Маймен толтырылған трансформаторлар әдетте салқындату желдеткіштері мен май айналымы жүйесіне байланысты жоғары шу деңгейін шығарады. Ішкі ортаның сапасы басымдық болып табылатын жасыл құрылыс жобалары үшін құрғақ түрдегі трансформатордың төмен шуы маңызды артықшылық болып табылады.

5-сұрақ: Құрғақ түрдегі трансформаторды жасыл құрылыс жобалары үшін ашық ауада пайдалануға бола ма?

Жауап: Иә, құрғақ түрдегі трансформаторды ауа райы мен қоршаған ортаның ластануынан қорғау үшін тиісті қоршаумен (әдетте IP23 немесе одан жоғары) көшеде орнатуға болады. Дегенмен, жасыл құрылыс жобаларының көпшілігі үшін трансформатор оның өрт қауіпсіздігі мен экологиялық пайдасы барынша толық жүзеге асырылатын үй-жайда орнатылады.

7. Қорытынды

Құрғақ түрдегі трансформатор тек электрлік құрамдас бөлік емес; бұл тұрақтылық активі. Оның майсыз құрылымы өрт қаупін және қоршаған ортаның ластануын болдырмайды. Оның жоғары энергия тиімділігі жүктемесіз шығындар мен көміртегі шығарындыларын азайтады. Оның ықшам ізі және ішкі орнату икемділігі құрылыстың құнды кеңістігін босатады. Және оның техникалық қызмет көрсетуге төмен талаптары ондаған жылдар бойы қызмет көрсетудің операциялық әсерін азайтады. LEED, Green Mark немесе басқа да жасыл құрылыс сертификаттары бар құрылыс жобалары үшін бұл сипаттамалар тікелей сертификаттау несиелері мен ұзақ мерзімді операциялық жинақтарға айналады.

Lugao Power Co., Ltd.-де біздің зауытта жасыл құрылыстың ең талап етілетін сипаттамаларына сәйкес келетін құрғақ типтегі трансформаторларды жеткізуге арналған инженерлік тәжірибе мен өндірістік мүмкіндік бар. Біз сертификаттау қосымшалары үшін толық құжаттаманы, соның ішінде өрт қауіпсіздігі сертификаттарын, энергия тиімділігін тексеру есептерін және өмірлік циклді талдау деректерін қамтамасыз етеміз. Жаңа LEED Platinum мұнарасын жобалап жатсаңыз да, оның қоршаған ортаны қорғау көрсеткіштерін жақсарту үшін бар ғимаратты қайта жабдықтасаңыз да, біздің команда жобаңыз үшін оңтайлы құрғақ түрдегі трансформаторды таңдауға көмектесе алады.

Lugao Power Co.,Ltd компаниясына хабарласыңыз. бүгінжасыл құрылыс трансформаторларына қойылатын талаптарды талқылау және құрғақ типтегі трансформаторлар сіздің сертификаттау мақсаттарыңызға қалай үлес қоса алатынын білу.
