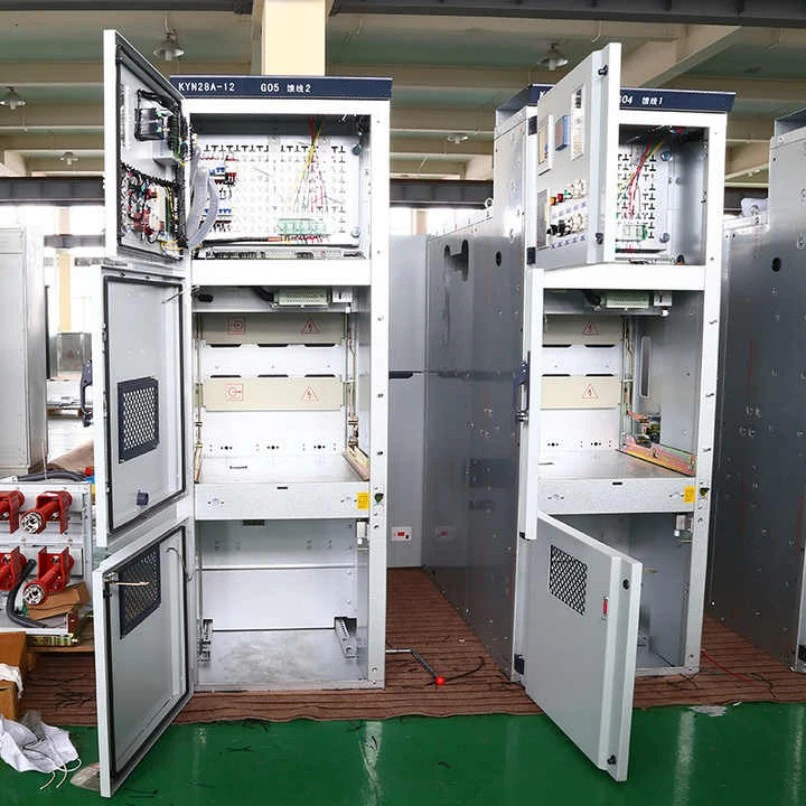

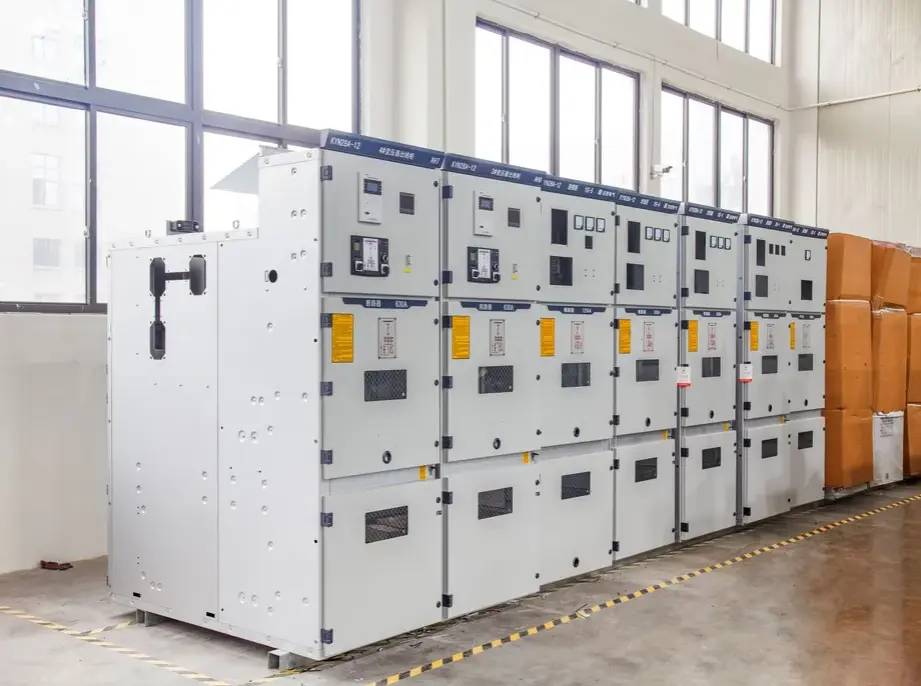

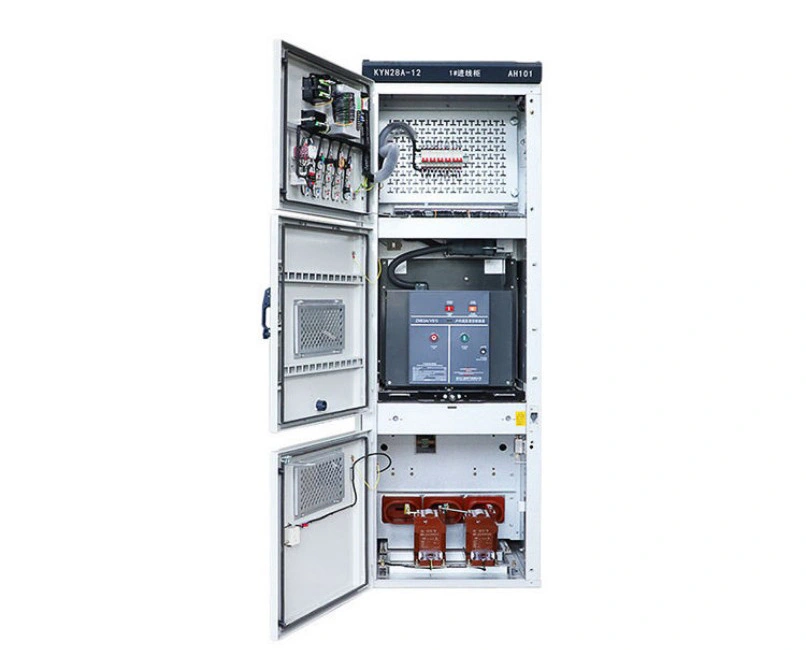

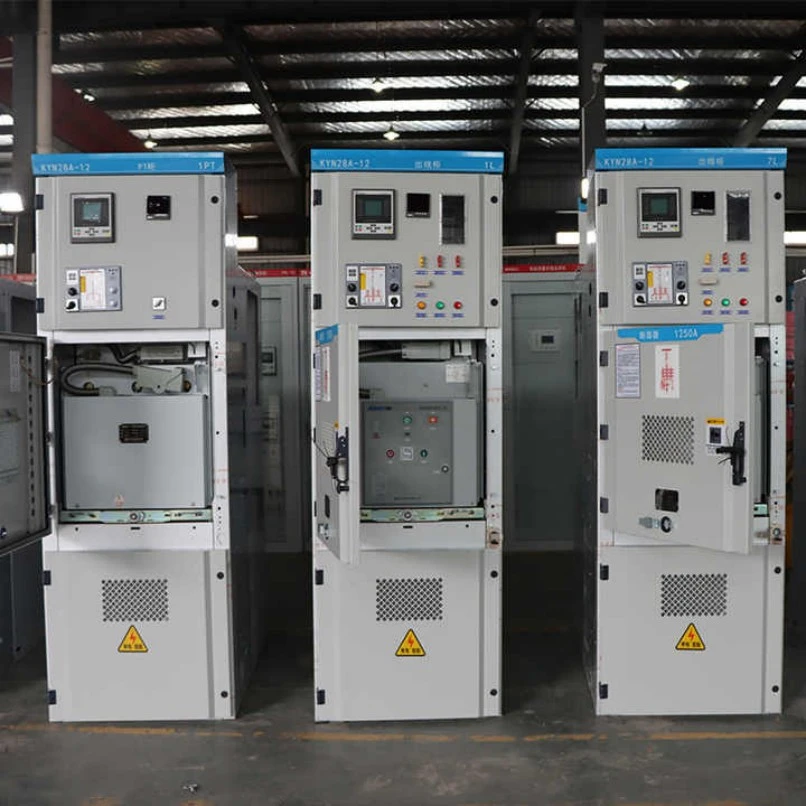

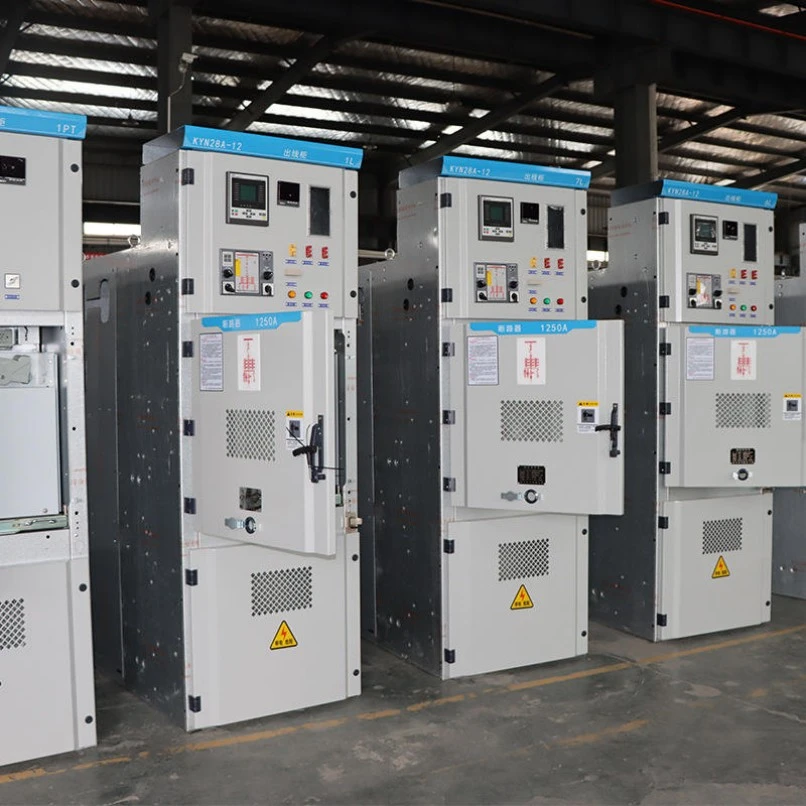

Қол арба түрі Бекітілген жоғары вольтты тақталы панельді тарату құрылғысы

Handcart типті бекітілген жоғары вольтты тақталы панельді тарату құрылғысы металл қоршалған,ауадан оқшауланған орта вольтты тарату құрылғысыбір шиналы және қос шиналы жүйелерге арналған құрастыру. Бірақ бұл өнім дегеніміз не және ол сіздің электр инфрақұрылымыңыз үшін не істей алады?

Бұл не:

Бұл негізгі коммутациялық құрылғыларға (мысалы, вакуумдық ажыратқыштар, контакторлар немесе VSD) арналған алынбалы қол арба механизмімен бекітілген панель корпусын біріктіретін гибридті дизайн. Қол арбаны физикалық түрде панельдің ішіне және сыртына айналдыруға болады, ал шиналар, кабельдер және қосалқы бөлшектер қорап ішінде тұрақты болып қалады. Бұл дизайн IEC 62271-200 және GB3906 бойынша 3кВ-тан 40,5кВ-қа дейінгі номиналды кернеулер үшін стандартталған.

Ол не істей алады:

● Қуат ағынын басқару: ол трансформаторлар, қозғалтқыштар және конденсаторлар қатарлары сияқты жоғары вольтты жүктемелерді қауіпсіз қосады немесе ажыратады.

● Ақаулықтан қорғауды қамтамасыз етіңіз: Біріктірілген қорғаныс релелері мен автоматты ажыратқыштар шамадан тыс жүктеме, қысқа тұйықталу немесе жерге тұйықталу кезінде автоматты түрде өшеді.

● Қауіпсіз техникалық қызмет көрсетуді қосыңыз: қол арбаны оқшауланған, жерге тұйықталған күйге алып, көрінетін ауа саңылауын жасай алады, бұл техниктерге шинаны толығымен ажыратпай ажыратқышта жұмыс істеуге мүмкіндік береді.

● Өлшеу және бақылау: панельге орнатылған ток трансформаторлары, кернеу трансформаторлары және сандық есептегіштер жүйе күйі туралы нақты уақыттағы деректерді береді.

● Қауіпсіз құлыптау: механикалық және электрлік блоктаулар қол арба жолда тұрғанда сөндіргішті жабу немесе ток өткізетін бөліктерге қол жеткізу сияқты адам қателеріне жол бермейді.

Қысқаша айтқанда, бұл Handcart түріндегі бекітілген жоғары вольтты панельді тарату құрылғысы сіздің жоғары вольтты желіңіздің қақпашысы ретінде әрекет етеді – қауіпсіз, икемді және 20 жылдан астам қызмет мерзіміне төзімді.

Өнім параметрлері (спецификация)

Төменде біздің қол арба түріндегі бекітілген жоғары вольтты панельді тарату құрылғысының егжей-тегжейлі техникалық сипаттамалары кестесі берілген. Барлық мәндер әдеттегі 12кВ үлгілерге жатады; басқа кернеулер сұраныс бойынша қол жетімді.

Өнім мүмкіндігі және қолданбасы (сұрақ-жауап пішімі)

1-сұрақ: Қол арбасының дизайнын толығымен бекітілген тарату құрылғысынан жақсырақ ететін не?

A: Қол арбасының дизайны негізгі коммутациялық құрылғыны (вакуумдық ажыратқыш) техникалық қызмет көрсету немесе ауыстыру үшін панельдің шиналары қуатталған күйде тұрған кезде панельден физикалық түрде алып тастауға мүмкіндік береді. Бұл тоқтау уақытын сағаттан минутқа дейін қысқартады. Керісінше, тұрақты тарату құрылғылары ажыратқышқа қол жеткізу үшін көбінесе бүкіл бөлімді қуатсыздандыруды қажет етеді. Біздің қол арба түріндегі бекітілген жоғары вольтты панельді тарату құрылғысы сізге екі әлемнің ең жақсысын береді: беріктікке арналған бекітілген шиналар, сонымен қатар қызмет көрсетуге арналған қол арба ажыратқыштары.

2-сұрақ: Ол сөре кезінде оператордың қауіпсіздігін қалай қамтамасыз етеді?

A: Біздің тарату құрылғысы бес міндетті блоктауды қамтиды:

1. Қол арба «жұмыс» (қосылған) күйде болмаса, ажыратқышты жабуға болмайды.

2. Ажыратқыш ашық болмаса, қол арбаны «ажыратылған» күйден «қосылған» күйге ауыстыру мүмкін емес.

3. Жерге қосқышты қол арба «сынау/ажырату» күйінде болғанда ғана жабуға болады.

4. Кабельдік бөліктің есігі тек жерге қосқыш жабылған кезде ғана ашылады.

5. Ажыратқыш жабық тұрғанда қол арбаны салуға немесе шығаруға болмайды. Бұл блоктаулар механикалық және электрлік болып табылады - конструкциясы бойынша істен шығуға қауіпсіз.

3-сұрақ: Қол арба түріндегі бекітілген жоғары вольтты панельді тарату құрылғысын ашық ауада пайдалануға болады ма?

A: Стандартты қоршау IP4X, ішкі қосалқы станциялар үшін жарамды. Сыртқы қолданбалар үшін біз ауа райына төзімді қосымша корпустарды немесе IP54 стандартына сай дүңгіршектерді жеткіземіз. Көптеген тұтынушылар біздің тарату құрылғыларын контейнерлік қосалқы станцияларға немесе жел электр станцияларына немесе күн электр станцияларына жақын шағын құрама ғимараттарға орнатады.

4-сұрақ: Бұл коммутациялық құрылғы үшін ең көп таралған қолданбалар қандай?

A: Бұл қол арба түріндегі бекітілген жоғары вольтты панельді тарату құрылғысы келесі жағдайларда кеңінен қолданылады:

● Электрмен жабдықтау қосалқы станциялары (бастапқы және қайталама тарату).

● Өнеркәсіптік зауыттар (болат диірмендері, цемент зауыттары, мұнай химиясы) – қозғалтқышты басқару және трансформаторды қорғау үшін.

● Коммерциялық ғимараттар (ауруханалар, деректер орталықтары, әуежайлар) – жоғары сенімділік қажет.

● Жаңартылатын энергия (күн электр станциялары, жел электр станциялары) – желіге қосылатын панельдер ретінде.

● Тау-кен жұмыстары – шаңды, ылғалды орталар үшін жеткілікті берік.

● Темір жол тартқышты электрмен жабдықтау – 27,5 кВ немесе 2×25 кВ жүйелерінде.

Өндіріс мәліметтері

1. Қоршау материалы және жабыны

● Материал: CNC иілу машиналарымен бүктелген, қалыңдығы 2 мм жоғары сапалы мырышталған болат парақ (Baosteel-тен импортталған). Екі рет бүктелген жиектер қаттылықты арттырады.

● Қаптау: SA 2.5 стандартына дейін құмдаудан кейін эпоксидті-полиэфирлі ұнтақ жабыны (кемінде 80 мкм қалыңдығы). Түсі RAL 7035 (ашық сұр). Тұзды бүрку сынағы >500 сағат – коррозия жоқ.

2. Қол арба механизмі

● Материал: жоғары берік нейлон роликтер + тот баспайтын болаттан жасалған рельстер.

● Жұмыс істеу: кері соққыға қарсы конструкциясы бар бұрандалы/шығатын бұранда механизмі. Әрбір қол арба 2000 толық сөре циклі үшін сыналады.

● Позиция индикаторлары: Қызыл (қосылған), жасыл (сынақ), сары (ажыратылған), 5 метр қашықтықтан көрінеді.

3. Жапқыштар (автоматты қауіпсіздік тосқауылдары)

● Қол арбаны шығарған кезде, серіппелі металл жапқыштар бекітілген негізгі контактілерді автоматты түрде жабады. Бұл ток өткізетін бөліктерге саусақтың кездейсоқ тиюін болдырмайды. Біздің жапқыштар коррозияға қарсы өңделген 3 мм алюминий қорытпасынан жасалған.

4. Шина жүйесі

● Материал: өткізгіштігі жоғары E-Cu мыс (99,9% тазалық). Барлық буындары күміс жалатылған.

● Көлденең қима: номиналды ток кезінде температураның көтерілуін 65К төмен ұстау үшін есептелген. 3150А үшін біз фазаға қос шинаны қолданамыз.

● Оқшаулау: фазаны анықтауға және ішінара разрядты бақылауға арналған жылумен тарылатын оқшаулағыш гильзалар (қызғылт сары түсті).

5. Жерге қосқыш

● Түрі: жылдам жасалатын, жүкті үзетін, көрінетін жерге қосу қалақтары бар.

● Жұмыс істеу: Қолмен серіппелі механизм. Толық қысқа тұйықталу тоғымен жабылуы мүмкін (бір рет 50кА).

● Құлыптау: қол арба күйі бар ерекше механикалық блоктау – қол арба сынақ/ажыратылған күйде болмаса, жерге қосқышты жабу мүмкін емес.

6. Төмен вольтты бөлім

● Жоғарғы алдыңғы жағында орналасқан (биіктігі 300 мм), жоғары вольтты бөліктерден толығымен бөлінген. Қорғаныс релелері (микропроцессор негізіндегі), басқару қосқыштары, индикатор шамдары және қосалқы сақтандырғыштар.

● Сымдар: Барлық қосалқы кабельдер нөмірленген, жалынға төзімді ПВХ арналарына жинақталған және қосалқы контактілері бар терминалдық блоктарда аяқталады (20% қосалқы).

7. Жартылай разрядты бақылау

● Барлық жоғары вольтты өткізгіштер өткір жиектерді болдырмау үшін дөңгелектенеді.

● Әрбір панель ішінара зарядсыздану сынағынан өтеді (1,1×Ur/√3 кезінде ≤10pC).

8. Зауыттық жинақтау дәлдігі

● Әрбір қол арба түріндегі бекітілген жоғары вольтты тақта панелінің коммутациялық құрылғысы лазермен тураланған айлабұйымға жиналады. Қол арбадан бекітілген контактінің тураланбауы <0,5 мм.

● Нәтижесі: тегістеу немесе күштеусіз тегіс сөре – жылдар бойы қолданылғаннан кейін де кептеліп қалған қол арбалар болмайды.

Неліктен қол арба түріндегі орташа кернеуді тарату құрылғысы үшін Lugao таңдау керек?

· Жобаға негізделген инженерия: Шкафтың орналасуы, шинаның рейтингі, қорғаныс релесі схемасы, CT/VT конфигурациясы және кабель кірісі бір сызықты диаграммаға сәйкес жобалануы мүмкін.

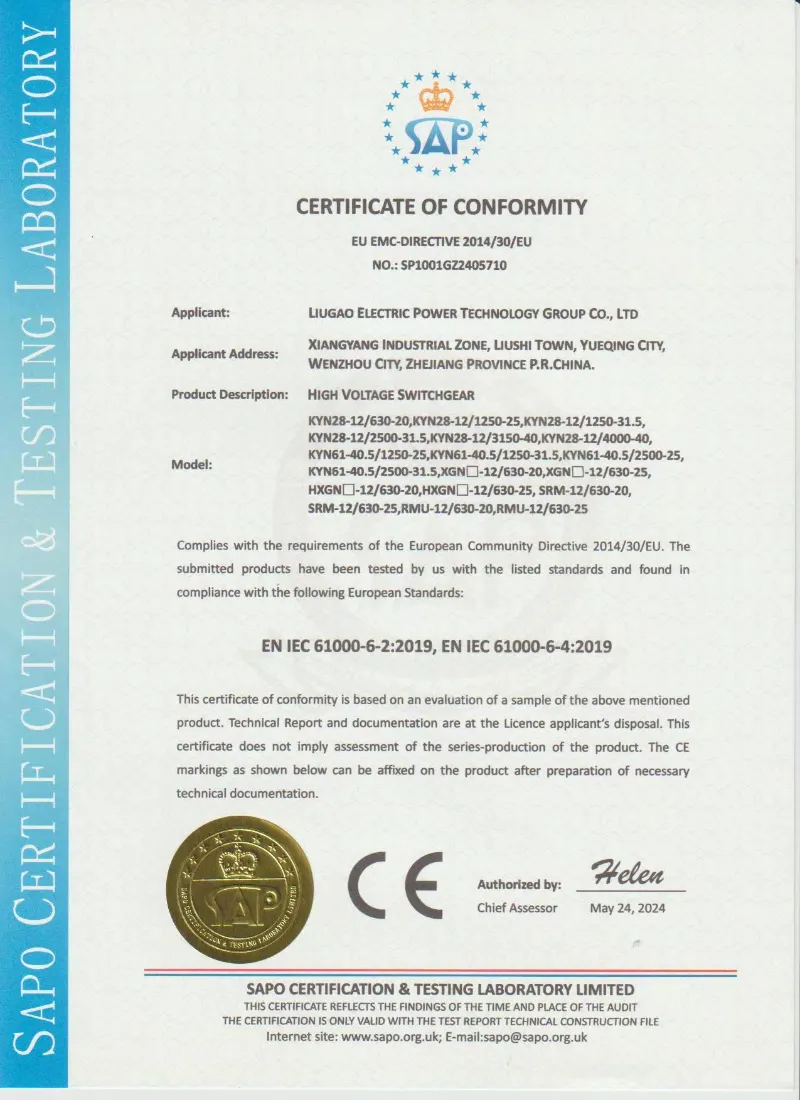

· Стандартқа негізделген өндіріс: Тарату құрылғылары IEC 62271-200, GB/T 3906, DL/T 404 және жобаның техникалық сипаттамаларына сәйкес дайындалуы мүмкін.

· Икемді құрамдас таңдау: Lugao VCB, ABB, Siemens, Schneider немесе басқа көрсетілген құрамдас брендтер жоба талаптарына сәйкес конфигурациялануы мүмкін.

· Жеткізу алдында жоспарлы тексеру: Механикалық жұмыс, блоктау функциясы, сымдар, оқшаулау және қуат жиілігіне төзімділік сынақтары техникалық келісімге сәйкес жеткізілім алдында орындалуы мүмкін.

· Техникалық құжаттамалық қамтамасыз ету: Жобаның анықтамасы үшін жалпы орналасу сызбалары, бір сызықты диаграммалар, қосалқы сым схемалары, пайдалану нұсқаулары және әдеттегі сынақ есептері ұсынылуы мүмкін.
