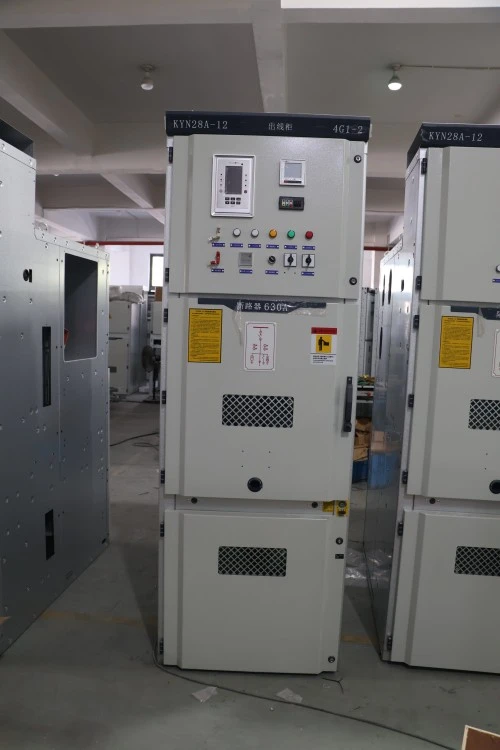

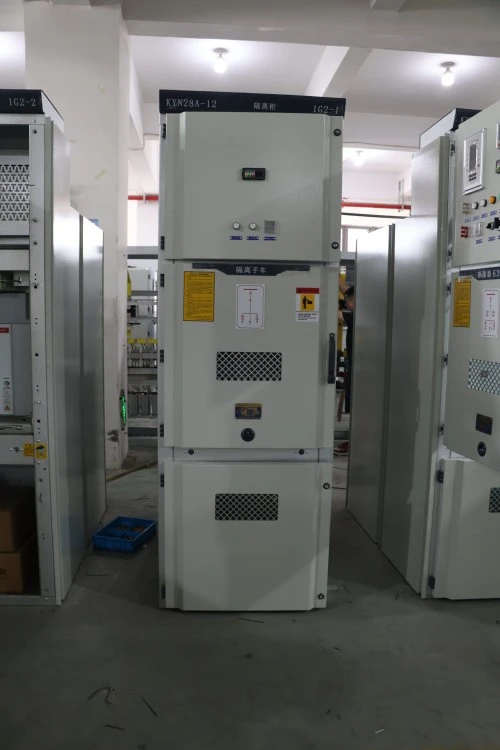

KYN Орталық типті бес-профилактикалық блокировкалы жоғары вольтты тарату құрылғысы

KYN Center типті бес профилактикалық орталықтандырылған жоғары вольтты тарату құрылғысы - бұл негізінен 3,6 кВ-тан 12 кВ-қа дейінгі үш фазалы айнымалы ток қуат жүйелерінде қолданылатын толығымен құрастырылған, металл қоршалған, тартылатын түрдегі тарату құрылғысы. Ол тармақты фидер қолданбалары бар бір шиналық немесе қос шиналық конфигурацияларға арналған.

Бұл қандай жабдық?

Бұл жабдық автоматты ажыратқыштар, айырғыштар, жерге қосқыштар, ток трансформаторлары, кернеу трансформаторлары және қорғаныс релесі орналасқан жоғары вольтты электр қуатын тарату шкафы болып табылады. Оның айқындаушы ерекшелігі физикалық түрде кедергі келтіретін «бес-алдын алу» тетігі болып табылады:

1. Жерге қосқышты жабық күйде жабу

2. Ажыратқыш жабық күйде алдыңғы қақпақты ашу

3. Ажыратқыш жабылған кезде сөндіргішті салу немесе алу

4. Кернеу кезінде жерге қосу қосқышын пайдалану

5. Басқару қуатынсыз автоматты ажыратқышты жабу

Ол не істейді?

Ол трансформатордан немесе кіріс желіден электр энергиясын қауіпсіз қабылдайды және оны қозғалтқыштар, трансформаторлар, конденсаторлар банктері немесе қосалқы қосалқы станциялар сияқты шығыс фидерлерге таратады. KYN Center типті бес профилактикалық орталықтандырылған жоғары вольтты тарату құрылғылары орта вольтты өнеркәсіптік және коммуналдық желілердің негізі болып табылады.

Модель кодының бөлінуі:

● KYN – K: Металлмен қапталған Y: Шығару түрі N: Ішкі

● Орталық түрі – модульдік орталық ажыратқыш конфигурациясы

● Бес-профилактикалық блоктау – Механикалық және электрлік қателерді болдырмау

● Жоғары вольтты тарату құрылғылары – 12 кВ-қа дейін есептелген

Өнім параметрі (спецификация)

Өнімнің ерекшелігі және қолданылуы

1. Жоғары қауіпсіздік – бес профилактикалық блоктау

KYN Center типті бес-профилактикалық орталықтандырылған жоғары вольтты тарату құрылғысы ажыратқыш, оқшаулағыш контактілер, жерге қосу қосқышы және алдыңғы панельдер арасындағы міндетті механикалық блоктауларды қамтиды. Бұл оператор қатесі қаупін жояды – доғалық жарқыл оқиғаларының №1 себебі.

2. Ықшам модульдік құрылыс

Шығарылатын ажыратқыш арба үш түрлі позициясы бар рельстерде біркелкі сырғанайды: жұмыс істейтін, сынақ/оқшауланған және тартылған. Бұл бүкіл шинаны токсыздандырусыз техникалық қызмет көрсетуге мүмкіндік береді – бұл деректер орталықтары мен ауруханалар үшін маңызды артықшылық.

3. Интеллектуалды бақылау және басқару

Қосымша интеллектуалды IED (релелер) мыналарды қамтамасыз етеді:

● Нақты уақыттағы ток, кернеу және қуатты бақылау

● Шамадан тыс ток, жерге тұйықталу және бағытты қорғау

● RS485/Modbus немесе IEC 61850 байланысы

● SCADA арқылы қашықтан ашу/жабу

● Ажырату бөлігінің ішіндегі стандартты температура мен ылғалдылық сенсорлары конденсацияның алдын алады.

4. Жоғары механикалық сенімділік

● Ажыратқыш механизмнің қызмет ету мерзімі: 30 000 операция (техникалық қызмет көрсетусіз)

● Көмекші контактілер: 10 000+ электрлік операцияларға арналған күміс-никель қорытпасы

● Бастапқы ажырату контактілері: серіппелі қысымы бар күміс жалатылған мыс

Қолдану аймақтары

Өндіріс мәліметтері

1. Корпусты дайындау

● 2,0 мм суық илектелген болат (мырышпен қапталған) немесе 1,5 мм тот баспайтын болат

● Дәлдік үшін лазерлік кесу және CNC иілген

● Коррозияға төзімді ұнтақ жабыны бар дәнекерленген жақтау (RAL 7035 стандарты)

2. Бес-алдын алу механизмі

● Болат жұдырықшалар және өзара құлыптау шыбықтар (пластик бөлшектері жоқ)

● Ақаусыз 10 000 блоктау циклі үшін сыналған

● Кіріс/шығыс және байлау панельдері үшін кілтті блоктауды қамтиды

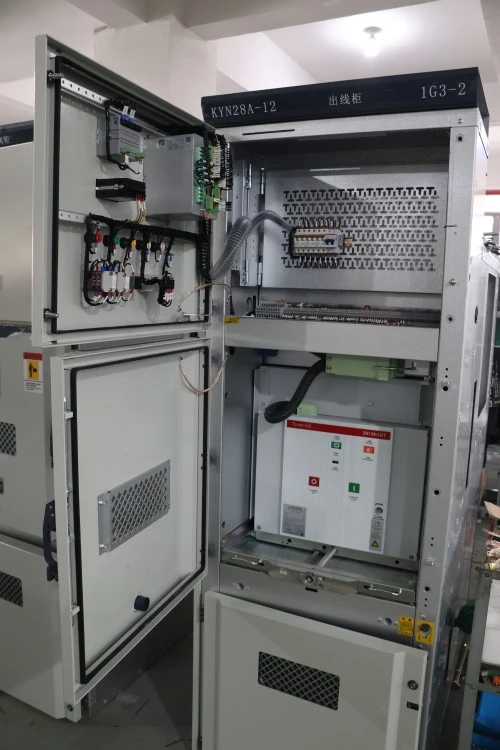

3. Ажыратқыш арба

● Үш позициялық құлыптауы бар тартылатын шасси

● Өздігінен реттелетін бастапқы ажыратқыштар

● 16–32 басқару тізбегі бар қосалқы аша

4. Шина жүйесі

● Жоғары өткізгіштік E-Cu мыс (ETP маркасы)

● Belleville шайбалары бар күміс жалатылған қосылыстар

● Фазалық оқшаулау үшін жылу тартқыш оқшауланған

5. Кабель бөлімі

● Әр фазаға 4×240 мм² кабельдерге арналған кең орын

● Алынбалы кабель қысқыш кронштейн

● Нөлдік ретті КТ үшін қамтамасыз ету

6. Зауыттық сынақтар

● 100% диэлектрлік төзімділік сынағы

● Механикалық жұмыс сынағы (кемінде 50 цикл)

● Жартылай разрядты өлшеу (1,2× номиналды кернеуде ≤5pC)

● Байланыс кедергісін өлшеу (микроомметр)

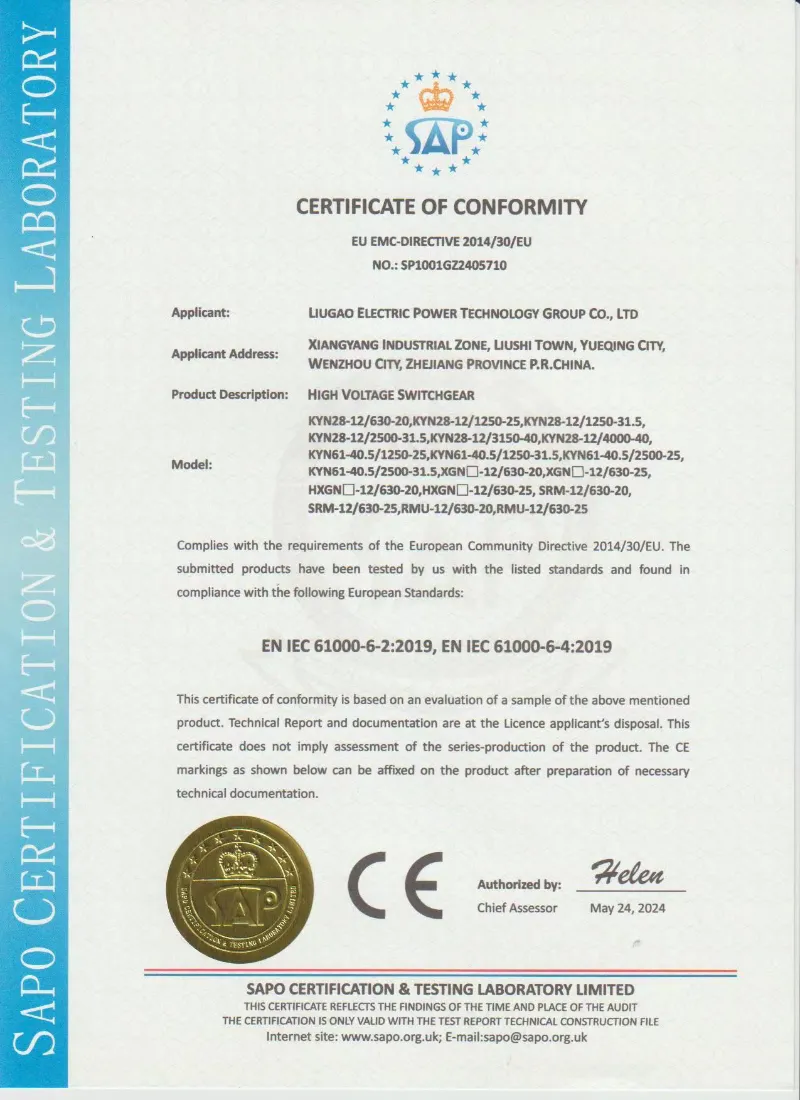

7. Сертификаттау және сапаны қамтамасыз ету

● GB/T 3906, IEC 62271-200 және DL/T 404 стандартына сәйкес тип бойынша сыналған

● Ішкі доға сыналған (IAC AFLR 40кА/1с)

● ISO 9001:2015 сертификатталған өндіріс

● Әр панельде қамтылған әдеттегі сынақ есебі

Неліктен Lugao Power Co., Ltd компаниясын бәсекелестерден гөрі таңдау керек?

Жалпы тұтынушылар сұрақтары

1-сұрақ: Осы KYN Center типті бес профилактикалық блокировкалы жоғары вольтты тарату құрылғыларын 24 кВ жүйелер үшін пайдалануға болады ма?

A: Жоқ, стандартты KYN 12кВ дейін есептелген. 24кВ үшін біз оқшаулау саңылауы жоғарылаған KYN28-24 нұсқасын ұсынамыз. Баға сұраған кезде жүйе кернеуін көрсетіңіз.

2-сұрақ: Сіз вакуумдық ажыратқышты KYN металл қаптамасының бөлігі ретінде қамтамасыз етесіз бе?

A: Иә, әрбір панель зауытта сыналған вакуумдық ажыратқышпен (VS1 түрі) толық жинақталады. Қаласаңыз, ABB VD4, Siemens 3AH немесе Schneider HVX сияқты үйлесімді баламаларды да ұсынамыз.

5-сұрақ: Кіріс, өлшеу, фидер және конденсатор панельдерін қоса алғанда, KYN металл қоршалған тарату құрылғысы ретінде толық тарату құрылғысын жеткізе аласыз ба?

A: Мүлдем. Біз барлық қажетті қосалқы бөлімдермен, шиналық қосылыстармен және панельаралық блоктаулармен толық қатарларды жобалаймыз және жасаймыз. Тек бір жолды диаграммаңызды жіберіңіз.

6-сұрақ: Сіз қандай құжаттаманы бересіз?

A: Әрбір KYN тарату құрылғысы үшін біз мыналарды қамтамасыз етеміз: жалпы орналасу сызбасы, сым схемасы, материалдар тізімі, сынақ есебі, нұсқаулық нұсқаулығы және блоктау матрицасы – барлығы ағылшын тілінде (немесе жергілікті тілде).

7-сұрақ: Бес профилактикалық блоктау өрісі реттеледі ме?

A: No – and this is intentional. The interlocking is factory set and sealed to prevent tampering. However, we provide clear mechanical drawings so your team understands the logic. If you need changes, contact our engineering department.

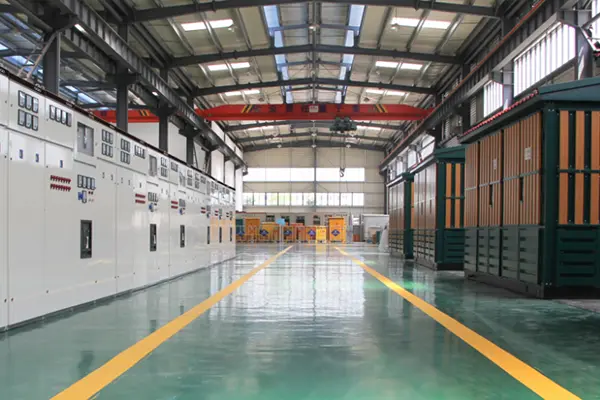

Өндірістік қабілеттілік

Lugao Power Co., Ltd.Жетілдірілген өндіру, құрастыру және жоғары вольтты сынау жабдығымен жабдықталған заманауи өндіріс орнында KYN орталық типті бес профилактикалық орталықтандырылған жоғары вольтты тарату құрылғысын               өндіреді. Әркоммутациялық панельдәйекті сапаны, сенімді өнімділікті және халықаралық стандарттарға толық сәйкестікті қамтамасыз ететін қатаң ISO 9001 сапа менеджменті жүйесі бойынша шығарылады.
