XGN қорап типті тұрақты типті жоғары вольтты тарату құрылғысы

Бұл қандай жабдық?

XGN қорап түріндегі бекітілген типті жоғары вольтты тарату құрылғысы (XGN «қорап түріндегі бекітілген тип» дегенді білдіреді) металл қоршалған,жабық жоғары вольтты тарату құрылғыларықұрастыру. Ол негізінен номиналды кернеулері 6кВ, 10кВ, 20кВ немесе 35кВ және номиналды жиілігі 50/60Гц болатын үш фазалы айнымалы ток қуат жүйелерінде қолданылады.

Ол не істейді?

Бұл жабдық электр энергиясын қабылдау және тарату үшін, сондай-ақ электр желілері мен трансформаторларды басқару, қорғау және бақылау үшін қолданылады. Шығарылатын түрдегі тарату құрылғыларынан айырмашылығы, XGN Box түріндегі тұрақты түрдегі жоғары вольтты тарату құрылғысы бекітілген ажыратқыштар мен көрінетін оқшаулау саңылаулары бар ажыратқыштарды пайдаланады, бұл оны қаттырақ, үнемді және көптеген орта ауқымды өнеркәсіптік және коммерциялық қолданбаларда ұстауды жеңілдетеді.

Модель кодының бөлінуі:

XGN – қорап типті Бекітілген түрі Ішкі металл қоршалған

Қорап түрі – Толығымен жабық металл корпус

Бекітілген түрі – Негізгі коммутациялық құрамдастардың бекітілген қондырғысы

Типтік қолданбалар:

Зауыттардағы, тұрғын үй кешендері, сауда орталықтары, ауруханалар, деректер орталықтары және жаңартылатын энергия станцияларындағы қуат тарату бөлмелері.

Өнім сипаттамасы

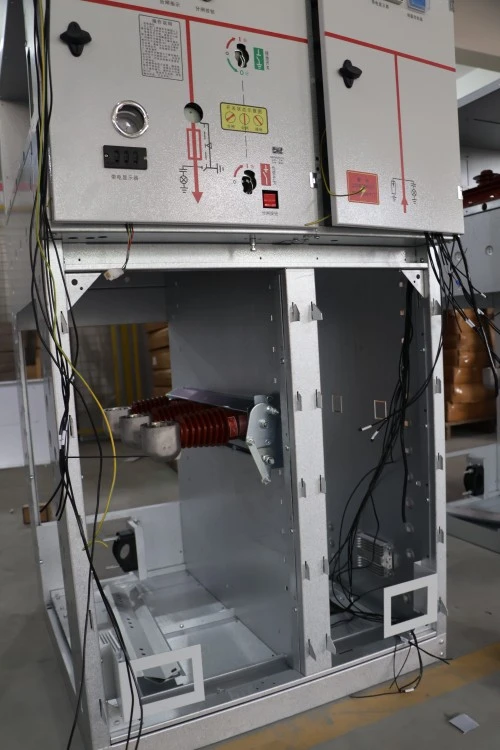

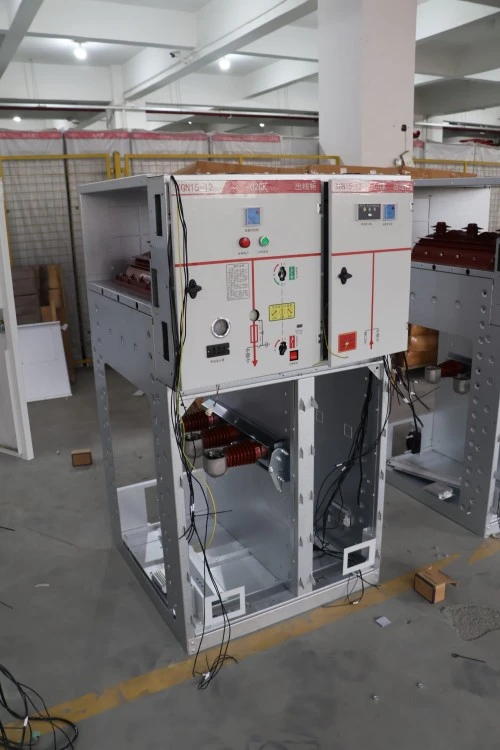

XGN Box типті тіркелген типті жоғары вольтты тарату құрылғысы стандартталған, үнемді және жоғары сенімді тарату құрылғысы шешімі болып табылады. Оның негізгі құрылымы бекітілген вакуумдық автоматты ажыратқышты, үш позициялы оқшаулағышты, ток трансформаторларын, кернеу трансформаторларын және кешенді блоктау механизмін қамтиды. Коррозия тамаша коррозияға төзімділік үшін электростатикалық ұнтақпен қапталған жоғары сапалы суықтай илектелген болаттан немесе тот баспайтын болаттан жасалған.

Негізгі электрлік параметрлер: номиналды кернеу 12кВ (24кВ/40,5кВ қосымша), номиналды ток 3150А дейін, қысқа тұйықталуға төзімді ток 40кА дейін. Theкоммутациялық құрылғыGB3906 және IEC62271‑200 стандарттарына толығымен сәйкес келеді.

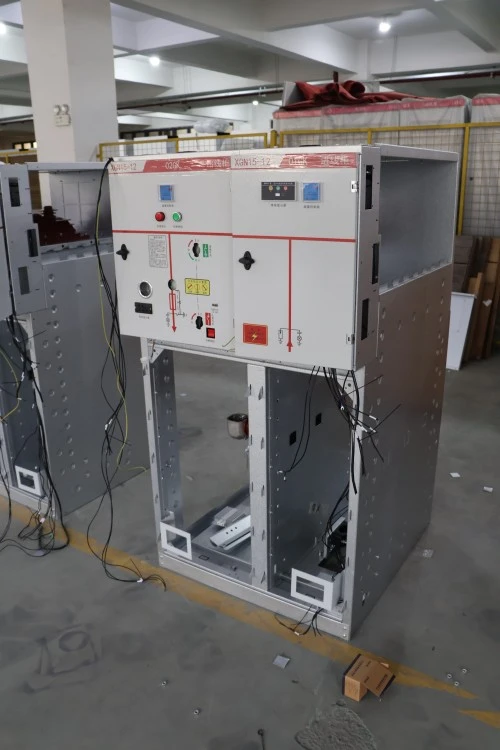

Оның ықшам дизайны (әдеттегі ені 800 мм, тереңдігі 900 мм, биіктігі 2200 мм) еденнің құнды кеңістігін үнемдейді. Барлық жоғары вольтты бөлімдер қауіпсіз жұмысты қамтамасыз ететін толығымен қоршалған және құлыпталған. Алдыңғы панельде анық мимика диаграммалары, индикатор шамдары және апатты өшіру түймелері бар.

XGN Box түріндегі тіркелген типті жоғары вольтты тарату құрылғысы, әсіресе, қарапайым пайдалану, төмен бастапқы құны және жеңіл техникалық қызмет көрсету тартылатын конфигурациядан басым болатын жобалар үшін қолайлы.

Өнім параметрі (спецификация)

Өнімнің ерекшелігі және қолданылуы

Негізгі мүмкіндіктер

1. Бекітілген түрдің қарапайымдылығы – сәтсіздіктің төмен деңгейі

Күрделі қозғалатын рельстік құрылымдар жоқ. XGN Box түріндегі бекітілген типті жоғары вольтты тарату құрылғысы болтты немесе тікелей жанасу қосылымдарын пайдаланады, бұл механикалық ақаулық қаупін айтарлықтай азайтады.

2. Көрінетін ажырату контактілері – құлыптау/тагу үшін қауіпсіз

Оқшаулағыш қосқыш контактілердің анық көрінетін орындарын қамтамасыз етеді. Операторлар техникалық қызмет көрсету алдында тізбектің бөлінуін көзбен растай алады – бұл ескі майлы немесе шағын типті берілістерге қарағанда маңызды қауіпсіздік артықшылығы.

3. Ықшам және кеңістікті үнемдеу

12 кВ нұсқалары үшін ені 600 мм-ге дейін. Шектеулі кеңістіктегі қосалқы станцияларды қайта жабдықтау үшін өте қолайлы.

4. Толығымен құлыпталған – дұрыс жұмыс істемеуін болдырмайды

Ажыратқыш, оқшаулағыш қосқыш және алдыңғы қақпақ арасындағы механикалық және электрлік блоктаулар «бес алдын алу» талаптарына сәйкес келеді.

5. Қатты орталарға бейімделеді

Конденсацияға қарсы жылытқыштар және IP4X алдыңғы корпусы ылғалды немесе шаңды ортада сенімді жұмысты қамтамасыз етеді.

Қолдану аймақтары

● Өнеркәсіптік қондырғылар – өндірістік желілерді электрмен жабдықтау

● Коммерциялық кешендер – негізгі тарату бөлмесі

● Деректер орталықтары – резервтік қуатты ауыстыру

● Жел/күн электр станциялары – орташа кернеуді жинау

● Ауруханалар – бекітілген беріліспен қосарлы қуатты ауыстыру

Сұрақ-жауап

С: XGN Box түріндегі тұрақты түрдегі жоғары вольтты тарату құрылғысы мен ажыратылатын түрдің (KYN сияқты) айырмашылығы неде?

A: Керемет сұрақ. XGN Box түріндегі бекітілген типті жоғары вольтты тарату құрылғысында бекітілген ажыратқыштар бар. Ажыратқышты «шығару» мүмкін емес, бірақ сіз неғұрлым қатаң құрылымға, алдын ала құнын төмендетуге және қарапайым техникалық қызмет көрсетуге ие боласыз. Қолжетімділігі жоғары қосымшалар маңызды емес (мысалы, жылына 500 операциядан аз) қолданбалар үшін тіркелген түрі үнемді және сенімдірек.

есік.

Өндіріс мәліметтері

1. Қоршау өндірісі

Суық илектелген болат табақ (қалыңдығы ≥2мм) немесе 304 баспайтын болат

Үйде майыстыру, дәнекерлеу және бетті өңдеу

Электростатикалық ұнтақ жабыны (қалыңдығы ≥60μm, тұзды бүрку сынағы ≥240сағ)

2. Core Components

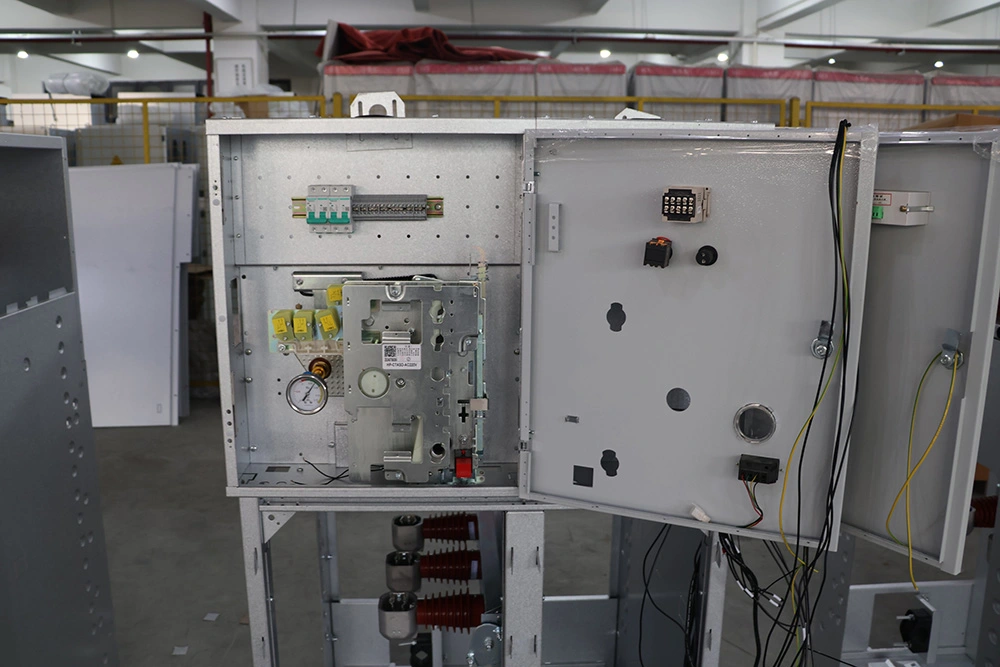

Бекітілген вакуумдық ажыратқыш (бренд: Lugao / қосымша Siemens, ABB)

Көрінетін үзіліспен үш позициялы оқшаулағыш қосқыш

Мыс шиналар (қалайы немесе күміс жалатылған)

Ток/кернеу трансформаторлары (дәлдік класы 0,5 / 0,2С)

3. Ішкі сымдар

Сым нөмірлері, терминал блоктары және пластикалық құбырлар анық белгіленген

Екінші сымдар 1 минут ішінде 2 кВ кернеуде тексерілді

Барлық сымдар отқа төзімді және 105°C номиналды

4. Зауыттық сынақтар

Қуат жиілігі кернеуге төзімділік сынағы

Негізгі тізбектің кедергісін өлшеу

Механикалық жұмыс сынағы (≥200 рет)

Құлыптау функциясын тексеру

Жартылай разрядты өлшеу (≤10pC)

XGN және KYN коммутаторы

XGN бекітілген типті коммутациялық құрылғы және арасында таңдауKYN алынбалы тарату құрылғысы жоба талаптарына, техникалық қызмет көрсету стратегиясына және бюджетке байланысты. XGN тарату құрылғылары сенімділікті, қарапайым жұмысты және төмен инвестициялық шығындарды бірінші орынға қоятын қолданбаларға арналған, ал KYN тарату құрылғылары жиі техникалық қызмет көрсетуді немесе жоғары пайдалану икемділігін қажет ететін жүйелер үшін жақсырақ.

Сертификаттау және сапаны қамтамасыз ету

● IEC 62271‑200 сәйкес

● GB 3906 сертификатталған

● Ішкі доға ақаулығы тексерілді (IAC A-FL) – қосымша

● ISO 9001:2015 зауыттық басқару жүйесі

● Ұлттық жоғары вольтты құрылғыларды сынау станциясынан алынған сынақ есептерін теріңіз (Сиань/Пекин)

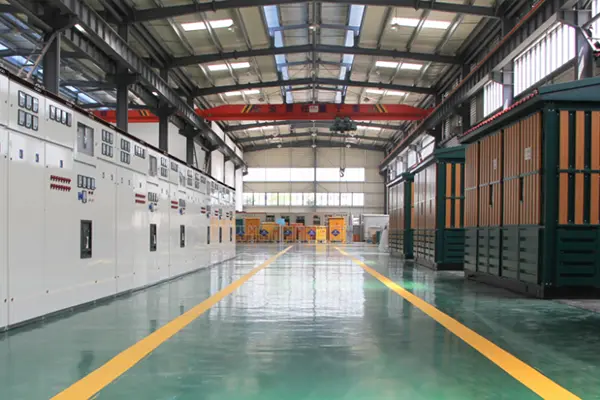

Біздің XGN тарату құрылғысы CNC лазерлік кесу станоктарымен, CNC иілу орталықтарымен, роботтық дәнекерлеу жүйелерімен, мыс шиналарын өңдеу желілерімен және жан-жақты жоғары вольтты сынақ зертханаларымен жабдықталған заманауи өндіріс орнында шығарылады. XGN қорап түріндегі тұрақты түрдегі жоғары вольтты тарату құрылғысы ағылшын және қытай тілдеріндегі сынақ есептерінің, электр схемаларының және пайдалану нұсқаулықтарының толық жиынтығымен бірге жеткізіледі.

Бәсекелестермен салыстырғандағы артықшылықтар – Неліктен Лугаоны таңдау керек?

Қаптама және жеткізу

Қаптама стандарты

● Ылғалға төзімді пленкасы бар жеке жоғары берік фанер қораптары

● Құрамдас бөліктерге арналған ішкі көбік төсемі

● Барлық шығыс терминалдар оқшаулағыш қақпақтармен жабылған

● Жапсырмалармен бөлек оралған шиналық бөліктер

Жеткізу белгілері

● Тапсырыс нөмірі, тағайындалған орын, салмақ, «Нәзік» және «Стек жоқ» белгілері

Жеткізу опциялары

● FOB Ningbo / Shanghai

● Жеткізу уақыты: стандартты конфигурация үшін 15–25 күн

Сатудан кейінгі қызмет көрсету міндеттемесі

● Кепілдік мерзімі – жөнелтілген күннен бастап 12 ай (қызмет көрсету шарты бойынша 24 немесе 36 айға дейін ұзартылады)

● Техникалық қолдау – өмір бойы тегін кеңес беру; жұмыс күндері ішінде 2 сағат ішінде қашықтан ақауларды жою

● Field Service – Орнату бойынша нұсқаулық бар; қажет болған жағдайда ақауларды орнында өңдеу (кепілдік кезінде тегін)

● Қосалқы бөлшектермен қамтамасыз ету – жинақталған жалпы бөлшектер; шұғыл тапсырыстар үшін келесі күні курьерлік жеткізу
