Жоғары вольтты тұрақты айнымалы ток металл қоршалған тарату құрылғысы

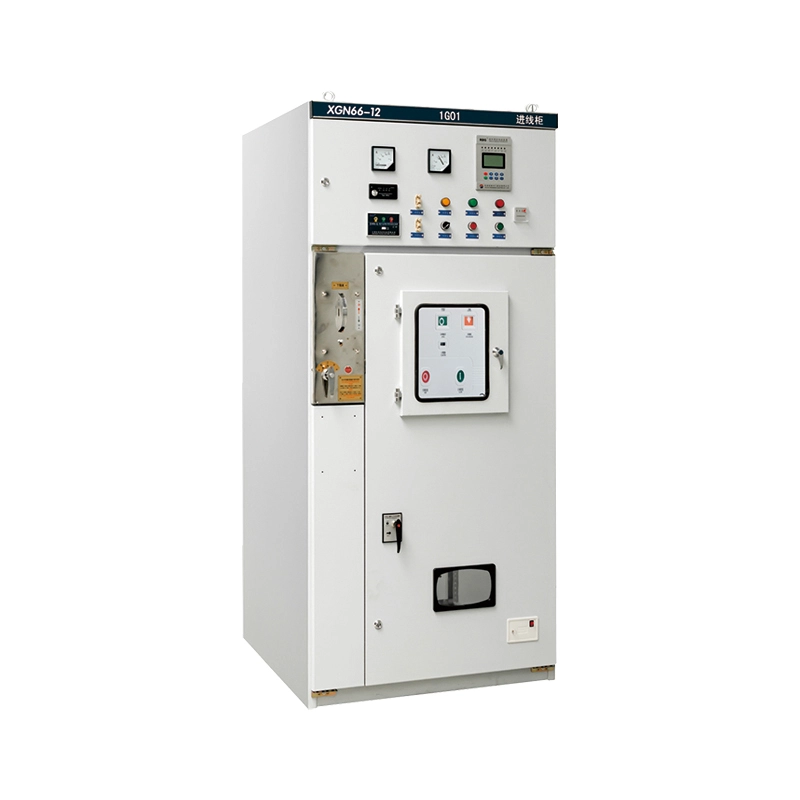

Жоғары вольтты тұрақты айнымалы ток металдан қоршалған тарату құрылғысы (үлгі: XGN66-12) - жабық, ауадан оқшауланған тарату құрылғыларының толық жиынтығы. Ол 3,6кВ, 7,2кВ және 12кВ номиналды кернеулерде жұмыс істейтін үш фазалы айнымалы ток 50/60 Гц қуат жүйелеріне арналған.

Тартылған нұсқалардан айырмашылығы, бұл бекітілген айнымалы токтың металл қоршау құрылғысы бекітілген вакуумдық ажыратқышты және құрылымдық оқшаулау жүйесін пайдаланады. Бұл дизайн философиясы негізгі тізбек қосылымдарын жеңілдетеді, механикалық тұрақтылықты арттырады және қауіпсіздікке нұқсан келтірместен үнемді шешім ұсынады. Корпус тасымалдау және пайдалану кезінде деформацияға төтеп беретін берік құрылымды қалыптастыру үшін дәнекерленген және болттармен бекітілген жоғары берік салқын илектелген болат табақтардан жасалған. Ол желіден электр энергиясын қабылдау және оны трансформаторларға, қозғалтқыштарға және басқа жоғары вольтты жүктемелерге таратудың маңызды интерфейсі ретінде қызмет етеді, біртұтас ықшам кеңістікте біріктірілген басқару, өлшеу және қорғау функцияларын ұсынады.

Өнімнің ерекшелігі және қолданылуы

Негізгі мүмкіндіктер (сұрақ-жауап стилі)

С: Осы жоғары вольтты тұрақты айнымалы токтың металл қоршау құрылғысының «бекітілген» дизайны тартылатын түрлерге қарағанда не жақсырақ?

A: Қарапайымдылық пен күштілік. Негізгі құрамдас бөліктер бекітілгендіктен, бастапқы тізбек қосылымдары берік және қозғалатын арбалармен байланысты контактілі тозу мәселелеріне бейім емес. Бұл дизайн шкафтың кішірек көлеміне мүмкіндік береді (дәстүрлі конструкцияларға қарағанда шамамен 50% аз), бұл кеңістік шектеулі ішкі қосалқы станциялар үшін тамаша етеді. Сондай-ақ, ол әдетте дұрыс жұмыс істемеу үшін «бес дәлелді» блоктау механизмін сақтай отырып, бастапқы сатып алудың төмен құнын ұсынады.

С: Lugao Power операциялық персоналдың қауіпсіздігін қалай қамтамасыз етеді?

A: Қауіпсіздік механикаға енгізілген. Theкоммутациялық құрылғынегізгі ажыратқыш, айырғыш және шкаф есіктері арасындағы міндетті механикалық құлыптау жүйесімен жабдықталған. Жоғары вольтты тұрақты айнымалы ток металдан қоршалған тарату құрылғысында электр қауіпсіздігінің жаһандық стандарттарына сәйкес операторларға техникалық қызмет көрсету алдында электр қуатының өшірілгенін көзбен растауға мүмкіндік беретін көрінетін үзу нүктесі (оқшаулағыш қосқыш) бар. Сонымен қатар, GN30-12 айырғышы сияқты құрамдас бөліктер доға жарқылының әсерін болдырмау үшін толығымен қоршалған.

С: Бұл өнімді қандай орталарда пайдалануға болады?

A: Бұл өнім қатал өндірістік орталарға арналған. Ол -25°C-тан +40°C-қа дейінгі температурада және 1000 м-ге дейінгі биіктікте сенімді жұмыс істейді (жоғары биіктіктер үшін теңшеуге болады). Ол кеңінен қолданылады:

1. Электр станциялары және қосалқы станциялар: негізгі кіріс/шығыс блок ретінде.

2. Өнеркәсіптік және тау-кен кәсіпорындары: ауыр машиналар мен трансформаторларды басқаруға арналған.

3. Көп қабатты ғимараттар: жертөлелерде немесе техникалық қабаттарда электр қуатын тарату бөлмелері үшін.

4. Жаңартылатын энергия: жел немесе күн фермалары үшін синхрондау нүктесі ретінде.

С: Бұл жоғары вольтты тұрақты айнымалы ток металдан қоршалған тарату құрылғысы техникалық қызмет көрсетуді жеңілдетеді ме?

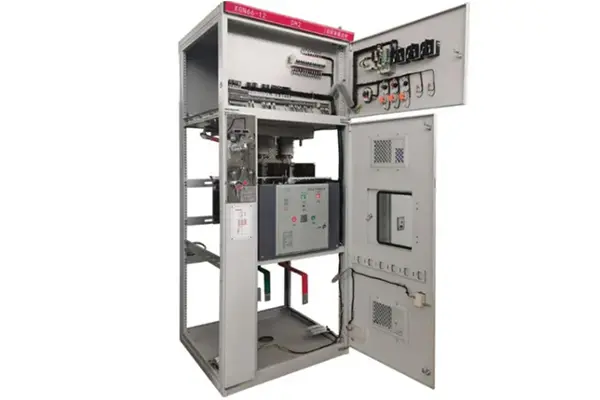

A: Мүлдем. «Жөнделгеніне» қарамастан, техникалық қызмет көрсету қарапайым. Алдыңғы панель автоматты ажыратқыш бөлігіне оңай қол жеткізуге мүмкіндік береді, ал шиналық камера жоғарғы жағында оқшауланған. Сақтандырғышты ауыстыру (сақтандырғыш комбинацияларында) қарапайым және қауіпсіз.

Өндіріс туралы мәліметтер және сапаны қамтамасыз ету

Техникалық шеберлік

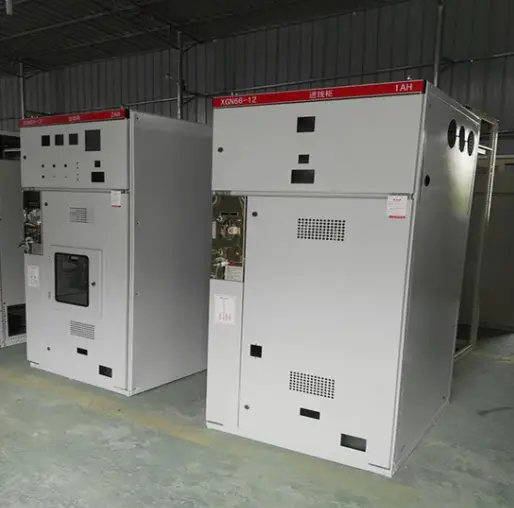

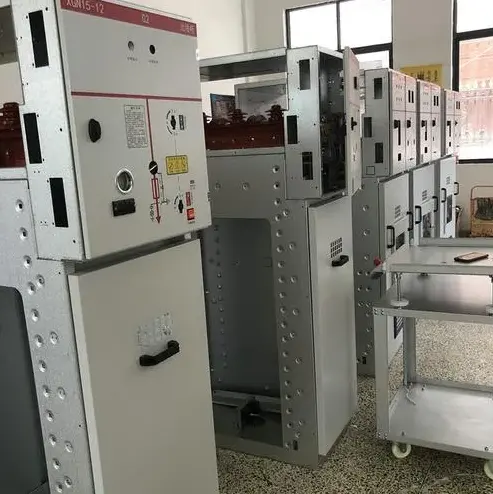

● Жетілдірілген өндіріс: Металл қоршау жоғары дәлдікті және өзара ауыстырымдылықты қамтамасыз ететін CNC тесу, майыстыру және кесу машиналары арқылы өңделеді. Рамка дәнекерлеу деформациясын жоя отырып, жоғары берік болттармен жиналады.

● Оқшаулау өнімділігі: жүйе негізгі оқшаулағыш орта ретінде ауаны пайдаланады. Дегенмен, оңтайландырылған шиналық фазалар аралығы және жоғары өтімді оқшаулағыштарды пайдалану арқылы жоғары вольтты тұрақты айнымалы токтың металл қоршау құрылғысы 42 кВ қуат жиілігінің кернеуіне төзімділік сынағынан оңай өтеді.

● Құлыптау механизмі: Біз сенімді «бес алдын алу» блоктау жүйесін қолданамыз:

1. Жерге қосқыш жабық болса, ажыратқыштың жабылуын болдырмайды.

2. Ажыратқыш жабық болса, жерге қосқыштың жабылуын болдырмайды.

3. Ажыратқыш ток болса, алдыңғы/артқы панельдердің ашылуын болдырмайды.

Сертификаттар

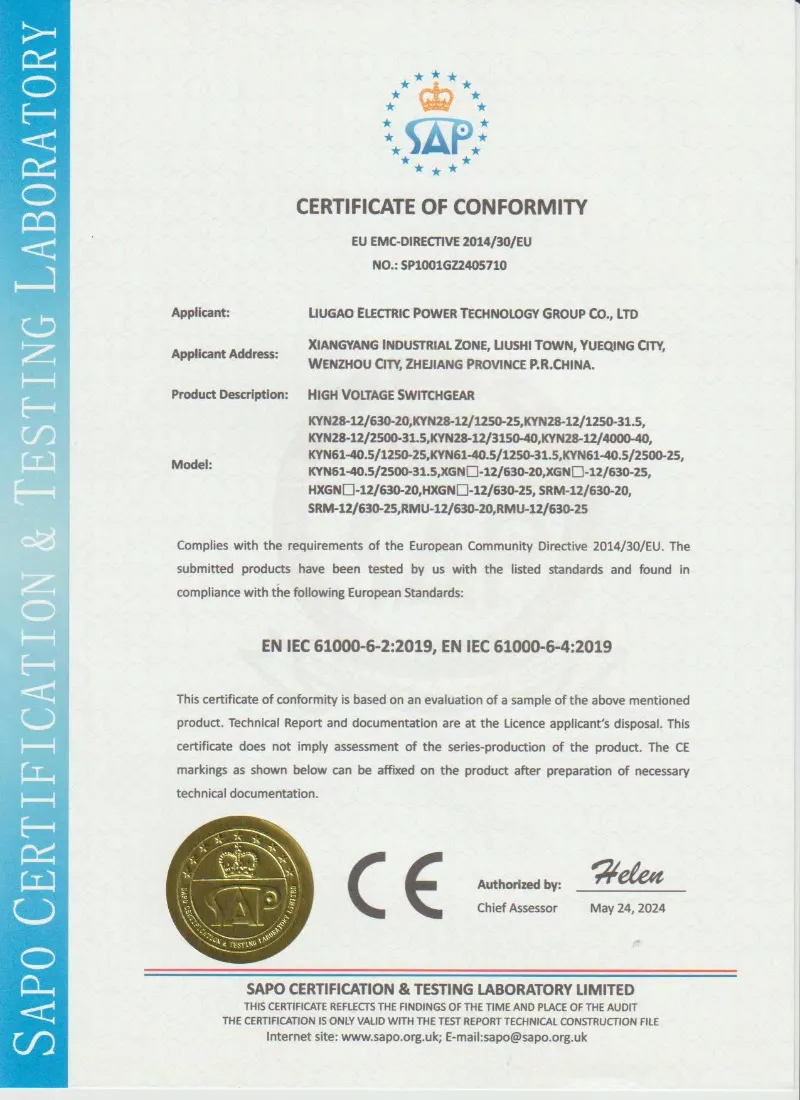

● Lugao Power Co., Ltd.қатаң халықаралық нұсқауларды ұстанады. Біздің XGN66-12 сериясы толығымен типтік сыналған және IEC 62271-200 (айнымалы айнымалы металл қоршалған тарату құрылғылары және басқару құрылғылары) сәйкес келеді. Біз сондай-ақ дәйекті сапаны қамтамасыз ететін өндіріс орнымыз үшін ISO 9001 сертификаттарын аламыз.

Өнім параметрі (спецификация)

Дұрыс бағалауды таңдау өте маңызды. 12кВ кернеудегі 1000кВА трансформатор үшін ықтимал ақаулық токтарды тиімді өңдеу үшін 25кА қысқа уақытқа төзімді сыйымдылығы бар 630А номиналды токты ұсынамыз. Жүктемеге қатысты есептеулер үшін инженерлермен кеңесіңіз.

Неліктен Lugao Power Co., Ltd. таңдау керек?

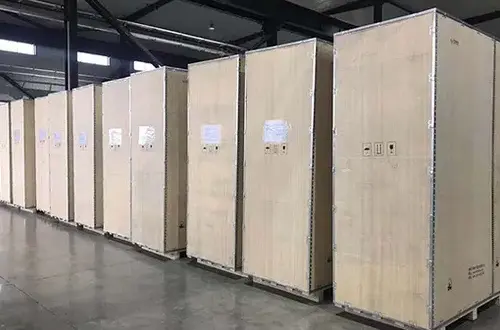

Дәлелденген экспорттық сараптама:Соңғы 5 жылда Филиппин, Вьетнам, Сауд Арабиясы және Нигерияда 500-ден астам бірлік сәтті орналастырылғандықтан, орауыш шешімдеріміз (соның ішінде арматураланған болат жәшіктер мен VCI коррозияға қарсы пленка) ұзақ қашықтыққа теңіз жүктерін және ылғалды портты сақтау үшін сынақтан өтті.

Нақты теңшеу:RAL түстерін сәйкестендіруден басқа, біз қолданыстағы қорғаныс релелік схемаларыңызға (ABB/Siemens/Schneider үйлесімді) сәйкес келетін CT/VT қатынасы мен көмекші контакт конфигурацияларын қамтамасыз етеміз.

Agile жеткізу тізбегі:Жергілікті құрамдас экожүйені пайдалана отырып, біз негізгі құрамдастардың (VS1/ZN63 вакуумдық сөндіргіштер) сапасын жоғалтпай, еуропалық әріптестерінен айтарлықтай жылдамырақ 15-20 күндік жеткізу уақытына кепілдік береміз.

Сатудан кейінгі жауап

Жедел желі:Техникалық сұрақтарға 2 сағат ішінде (24/7) жауап берілді.

Қосалқы логистика:Маңызды қосалқы бөлшектер DHL/FedEx арқылы 48 сағат ішінде жөнелтіледі.

Сандық құжаттама:Кеме жөнелтпес бұрын бұлт сілтемесі арқылы толық ағылшын тіліндегі электр схемаларын, SLDs және пайдалану жөніндегі нұсқаулықтарды береміз, бұл сіздің сайт тобыңызға алдын ала дайындалуға мүмкіндік береді.
