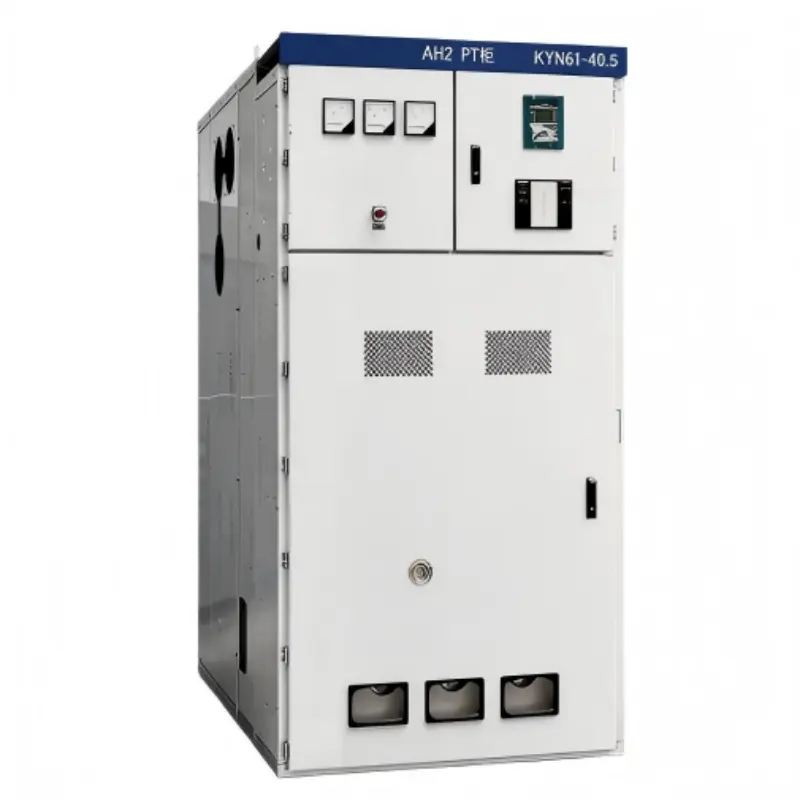

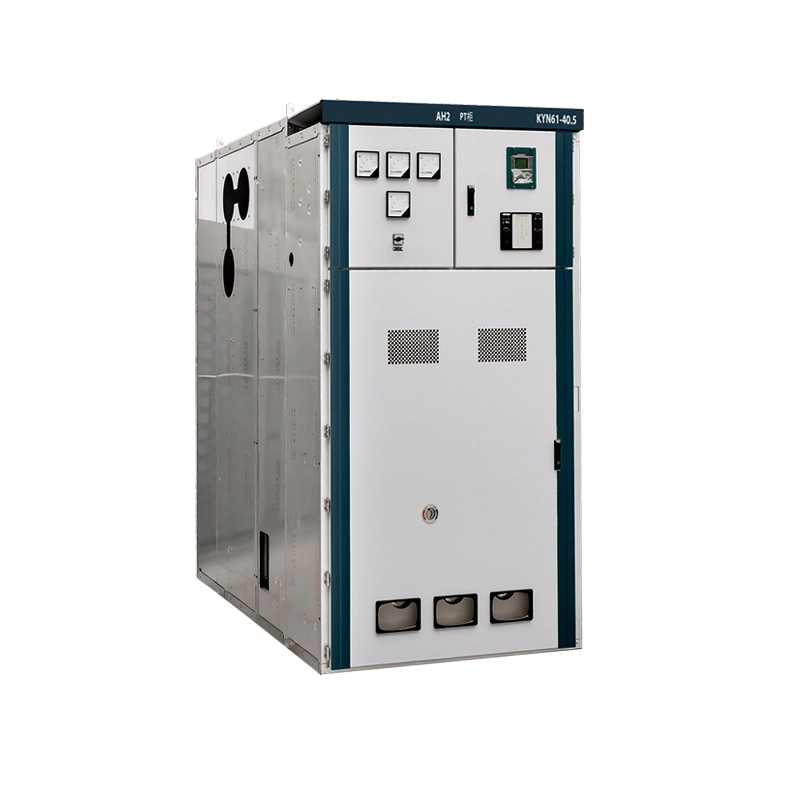

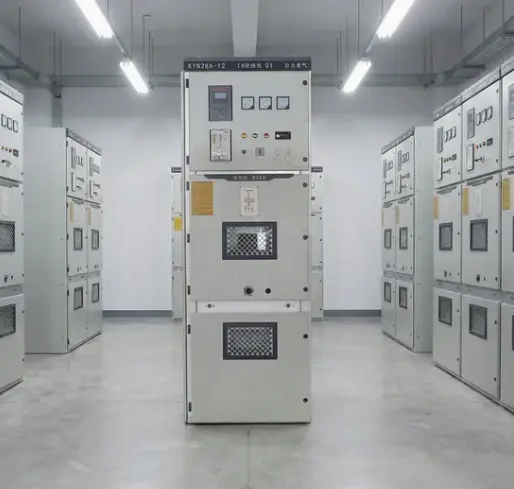

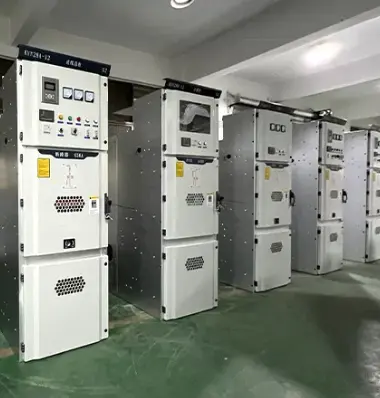

KYN жоғары вольтты ауадан оқшауланған панельді тарату құрылғысы

KYN жоғары вольтты ауа оқшаулағыш панельді тарату құрылғысы дегеніміз не?

Тарату құрылғысы 3,6 кВ-тан 40,5 кВ-қа дейін, 50 Гц немесе 60 Гц жиілікте жұмыс істейтін үш фазалы айнымалы ток қуат жүйелеріне арналған, металл қапталған, ауадан оқшауланған, ішкі орта вольтты тарату құрылғысы жинағы.

«KYN» белгісі Қытайдың ұлттық стандартты атауына сәйкес келеді

K – металмен қапталған

Y – қол арба түрі

N – ішкі

SF6 пайдаланатын газ оқшауланған тарату құрылғыларынан (GIS) айырмашылығы, KYN сериясы ток өткізгіш бөліктер мен жер арасындағы негізгі диэлектрлік орта ретінде атмосфералық ауаға сүйенеді.

Ол не істей алады?

Бұл KYN жоғары вольтты ауадан оқшауланған панельді тарату құрылғысы жоғары вольтты электр жабдықтарын басқаруға, қорғауға және оқшаулауға арналған орталық хаб ретінде қызмет етеді. Оның негізгі функцияларына мыналар жатады:

1. Электр қуатын алу және тарату – Негізгі шина трансформатордан немесе генератордан түсетін қуатты алады, содан кейін оны бірнеше шығыс фидерлерге таратады. Әрбір фидер дербес ауыстырылуы мүмкін.

2. Электр ақауларынан қорғаңыз – Шамадан тыс жүктеме, қысқа тұйықталу немесе жерге тұйықталу жағдайларын анықтаған кезде кірістірілген вакуумдық ажыратқыштар (алынбалы қол арбасында орналасқан) миллисекундтар ішінде автоматты түрде істен шығады. Ток трансформаторлары ақаулықты сезінеді; қорғаныс релелері өшіру пәрменін бастайды.

3. Техникалық қызмет көрсету үшін жабдықты оқшаулау – Қол арбаны ажыратқыш пен бекітілген бастапқы контактілер арасында көрінетін ауа саңылауын жасай отырып, «ажыратылған» күйге қоюға болады. Тығыздағыштар тогы бар бекітілген контактілер арқылы автоматты түрде жабылады, бұл бүкіл шинаны токсыздандырусыз ажыратқышты қауіпсіз тексеруге мүмкіндік береді.

4. Нақты уақыт режимінде өлшеуді және бақылауды қамтамасыз етіңіз – кабель бөлігінде орнатылған ток трансформаторлары (КТ) және кернеу трансформаторлары (ВТ) амперметрлерге, вольтметрлерге, қуат сапасы анализаторларына және қашықтағы терминал блоктарына (RTU) сигнал береді.

5. Қауіпсіз жерге қосуды қосу – Қол арбасының күйімен механикалық түрде бұғатталған қолмен басқарылатын жерге қосқыш техникалық қызмет көрсету жұмыстары басталғанға дейін кабель жағын қауіпсіз жерге қосуға мүмкіндік береді.

6. Қорғаныс релелерімен үйлестіру – Қазіргі заманғы микропроцессорлық релелер (қосымша) бағытталған шамадан тыс ток, дифференциалды, шектелген жерге тұйықталу және ажыратқыштың істен шығуынан қорғауды қамтамасыз етеді. Modbus немесе IEC 61850 арқылы байланыс SCADA жүйелеріне біріктіруге мүмкіндік береді.

Негізінде, KYN жоғары вольтты ауадан оқшауланған панельді тарату құрылғысы орташа вольтты желілердің жұмыс күші болып табылады – берік, мөлдір (не болып жатқанын көру үшін ауа оқшауланған) және ішкі қондырғылар үшін үнемді.

Өнім параметрлері

Өнімнің артықшылықтары

1. Бөлімге бөлу арқылы шынайы металл қапталған құрылыс

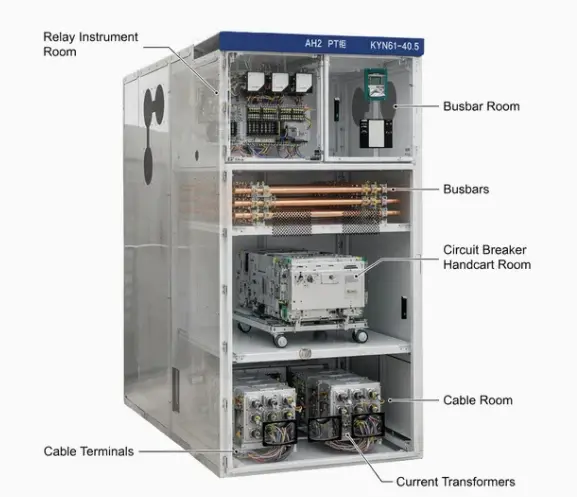

Біздің KYN тарату құрылғысы панельді толығымен бөлінген төрт бөлікке бөледі:

● Шина бөлімі (жоғарғы артқы)

● Ажыратқыш қол арба бөлімі (ортаңғы алдыңғы)

● Кабель бөлімі (төменгі артқы)

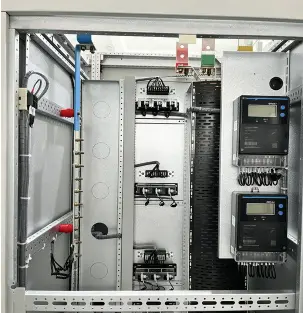

● Төмен вольтты аспаптар бөлімі (жоғарғы алдыңғы)

Әрбір бөлік қалыңдығы 3 мм мырышталған болат тосқауылдармен, болтты кіру қақпақтарымен бөлінген. Бұл сегрегация мыналарға қол жеткізеді:

● Ақаулықты оқшаулау – бір бөлімде ішкі доға пайда болса, ол көрші бөліктерге тарай алмайды. Біздің дизайн 1 секунд ішінде 40кА дейін IAC AFLR сынауынан өтті.

● Персонал қауіпсіздігі – шиналар жұмыс істеп тұрғанда, бірақ бекітілген болат тосқауылдардың артында толығымен қоршалған кезде, операторлар арбаға кіру үшін сөндіргіш бөлігінің есігін аша алады.

● Параллельді техникалық қызмет көрсету – Кабельді тоқтату жұмысы ажыратқыш бөлігіне қызмет көрсету кезінде жалғасуы мүмкін.

2. Тікелей контактілерден қорғауға арналған автоматты жапқыштар

Арба жалғанған күйден сынақ күйіне ауысқанда, тот баспайтын болаттан жасалған жапқыштар бекітілген негізгі контактілердің (желілік және жүк жақтары) үстінен автоматты түрде сырғып кетеді. Негізгі мүмкіндіктер:

● Материал – қалыңдығы 3 мм баспайтын болат (алюминий немесе пластик емес)

● Жұмыс – серіппемен басқарылатын, ақауға қарсы (механизм серіппе үзілсе де жапқыштар жабылады – гравитация көмектеседі)

● Құлыптау – арба шешілмейінше және арнайы құлыпты ашу құралы пайдаланылмайынша, жапқыштарды қолмен ашу мүмкін емес (рұқсат етілмеген кіруді болдырмайды)

● Оқшаулау – индукцияланған кернеулердің алдын алу үшін жапқыштар артқы жағында 2 мм оқшаулағыш эпоксидпен қапталған.

3. Ауа оқшаулау – SF6 газы жоқ

Газ оқшауланған тарату құрылғыларынан (ГАЖ) айырмашылығы, KYN жоғары вольтты ауа оқшаулағыш панельді тарату құрылғысы оқшаулағыш орта ретінде тек атмосфералық ауаны пайдаланады. Бұл көптеген артықшылықтар береді:

● Нөлдік парниктік газдар шығарындылары – SF6 жаһандық жылыну әлеуеті СО2-ден 23 500 есе жоғары. ЕО және АҚШ-тың көптеген штаттарындағы реттеушілер SF6 пайдалануды шектейді. Ауа оқшауланған KYN - болашаққа сенімді таңдау.

● Газ өңдеу жабдығы қажет емес – GIS қымбат газ арбалары, манометрлер, ағып кету детекторлары және толтыру үшін сертификатталған техниктерді қажет етеді. KYN-ге бұлардың ешқайсысы қажет емес.

● Көзбен тексерілетін ауа саңылаулары – Операторлар ашық контактілерді немесе қол арба мен бекітілген контактілер арасындағы алшақтықты көре алады. SF6 жабдығы барлығын мөрленген қоршаулардың артына жасырады.

● Төменгі өмірлік цикл құны – Газды толтыру, мерзімді ылғалдылық сынау, тығыздағышты ауыстыру жоқ. Ауа тегін.

5. Жоғары қысқа тұйықталуға төзімділік

БіздіңKYN тарату құрылғысықол жеткізеді:

● Номиналды қысқа уақытқа төзімді ток – 3 секунд ішінде 50кА дейін

● Номиналды ең жоғары төзімді ток – 125кА дейін

● Ішкі доғаның жіктелуі – IAC AFLR 40kA/1s (қолжетімді алдыңғы, бүйірлік, артқы)

Бұл көрсеткіштер әдеттегі коммуналдық талаптардан асып түседі (әдетте 25кА немесе 3 секунд ішінде 31,5кА). Жоғары төзімділік келесіден туындайды:

● Екі бүктелген 2,5 мм шина тірек кронштейндері

● Кемінде 70Нм болт моменті бар күміс жалатылған мыс шиналар

● Діріл кезінде фазадан фазаға ауысуын болдырмау үшін оқшауланған шиналар гильзалары.

Өнім ерекшеліктері

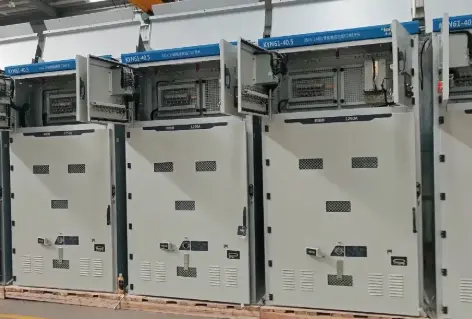

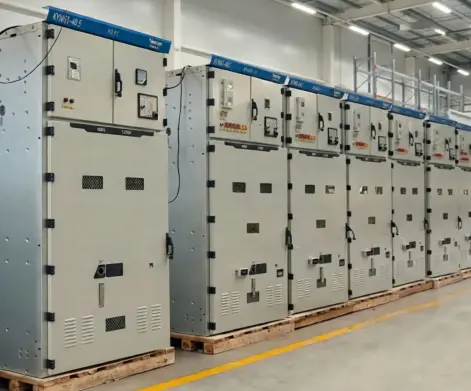

Өндіріс мәліметтері

Рамка және қоршау

1. Материал: 2,5 мм суық илектелген болат жақтау; 3,0 мм бөлікке арналған тосқауылдар

2. Пішімдеу: лазермен кесілген, CNC тесілген, роботты MIG дәнекерленген

3. Қаптау: тоғыз сатылы процесс – E-coat праймері + полиэфир ұнтағы, қалыңдығы 100-120 мкм. Тұз спрейі >1000 сағат

4. Түсі: RAL 7035 (ашық сұр) стандарты

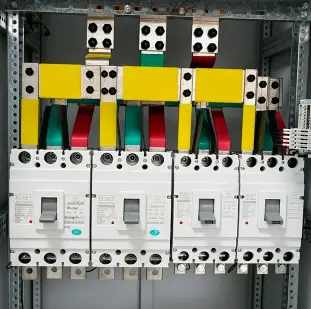

Шина жүйесі

1. Мыс: 99,95% E-Cu, өткізгіштік ≥58 MS/m

2. Түйіспелер: күміс жалатылған (10 мкм) + қызыл бояумен таңбаланған 70 Нм айналдырылған Беллевилл шайбалары

3. Оқшаулау: 15кВ кезінде жартылай разряд <5pC, термиялық отқа төзімді гильзалар

4. Тірек оқшаулағыштары: кремнезем толтырғышы бар эпоксидті, сығымдау ≥20мм/кВ

Қол арба өндірісі

1. Шасси: ұнтақпен қапталған қара; төрт MoS2-нейлон роликтері (әрқайсысының жүк көтергіштігі 500 кг)

2. Сөре: Acme жетекші бұрандасы, 10 айналым сынақтан жалғанған, момент <15 Нм

3. Ажыратқышты орнату: Lugao VCB немесе ABB VD4/Siemens 3AH үшін тікелей болт

4. Көмекші контактілер: 8NO+8NC, күміс-никель, 10А 250В айнымалы ток

Қаптама, жөнелту және сатудан кейінгі қызмет көрсету

Қаптама және жөнелту

Әрбір KYN ауа оқшаулағышы бар металл қапталған тарату құрылғыларының шкафы ылғалға төзімді пленкамен, көбікпен немесе бұрыштық қорғаныстармен қорғалған және жөнелту талаптарына сәйкес экспорттық ағаш қораптарға немесе күшейтілген паллеттерге оралған. Вакуумдық ажыратқыштың қол арбалары, аспаптары мен керек-жарақтары тасымалдау кезінде қозғалысты азайту үшін бекітілген немесе бөлек қорғалуы мүмкін. Жеткізу жобаның тағайындалуына сәйкес теңіз немесе жерүсті тасымалдау арқылы ұйымдастырылуы мүмкін.

Сатудан кейінгі қызмет көрсету

Лугаорасталған тапсырыс келісіміне сәйкес орнату, іске қосу және пайдалану бойынша техникалық қолдау көрсетеді. Электр сызбалары, қосалқы электр схемалары, пайдалану нұсқаулары және әдеттегі сынақ есептері жөнелтілгенге дейін жеткізілуі мүмкін. Кепілдік шарттары мен қосалқы бөлшектерді қолдау келісім-шартқа және бекітілген техникалық келісімге сәйкес жүзеге асырылады.
