Қалалық жердің тапшылығы, құрылыстың ұзақ циклдері және бөлінген электр желілеріне сұраныстың артуы көбінесе қосалқы станцияларды дәстүрлі орналастыруды қиындатады. Мамандандырылған, Қытайда орналасқан қорап түріндегі трансформаторлық қосалқы станция өндірушісі ретінде жұмыс істейтін Lugao Power Co., Ltd. орта вольтты тарату құрылғыларын, қуат трансформаторларын және төмен кернеуді таратуды бір, ықшам қоршауға біріктіретін біздің зауытта құрастырылған, толық біріктірілген қосалқы станциялар арқылы жобаның бұл кедергілерін жояды. 2016 жылдан бері ISO9001 және SGS сертификаты бар қондырғымыз орнату уақытын 60%-ға дейін қысқарта отырып, коммуналдық қызметтерді, EPC мердігерлерін және өнеркәсіптік нысандарды сенімді, қосу және ойнату арқылы қуатты тарату шешімімен дереу қызмет көрсетуге дайын сенімді американдық және еуропалық үлгідегі қосалқы станцияларды жеткізді.
Жобаңыз үшін американдық және еуропалық типтегі қосалқы станцияларды қалай таңдауға болады?
When evaluating qualified Box-Type Transformer Substation suppliers, engineering procurement teams frequently ask: Should we specify American or European design standards for our distribution network? Жауап қолданба контекстіне және аймақтық тор таңдауларына байланысты.
Америкалық типтегі қосалқы станциялар үш бөліктен тұратын ерекше дизайнмен ерекшеленеді - трансформаторлық, жоғары вольтты және төмен вольтты секциялар - трансформатор бөлімі әдетте толығымен тығыздалған, майға батырылған қондырғыны пайдаланады. Бұл дизайн эквивалентті қуаттылық еуропалық үлгідегі бірлік көлемінің шамамен үштен бірінен бестен біріне дейін ұсына отырып, ықшам ізге баса назар аударады, бұл оны әсіресе жер мүмкіндігі шектеулі тұрғын үйлер мен қалалық тарату желілеріндегі сыртқы қондырғылар үшін қолайлы етеді.

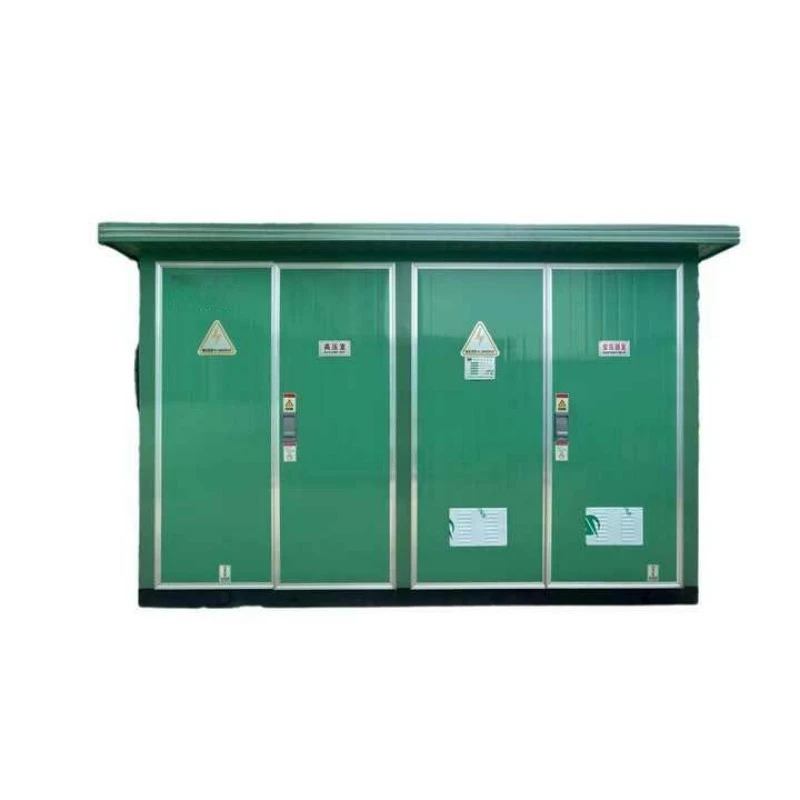

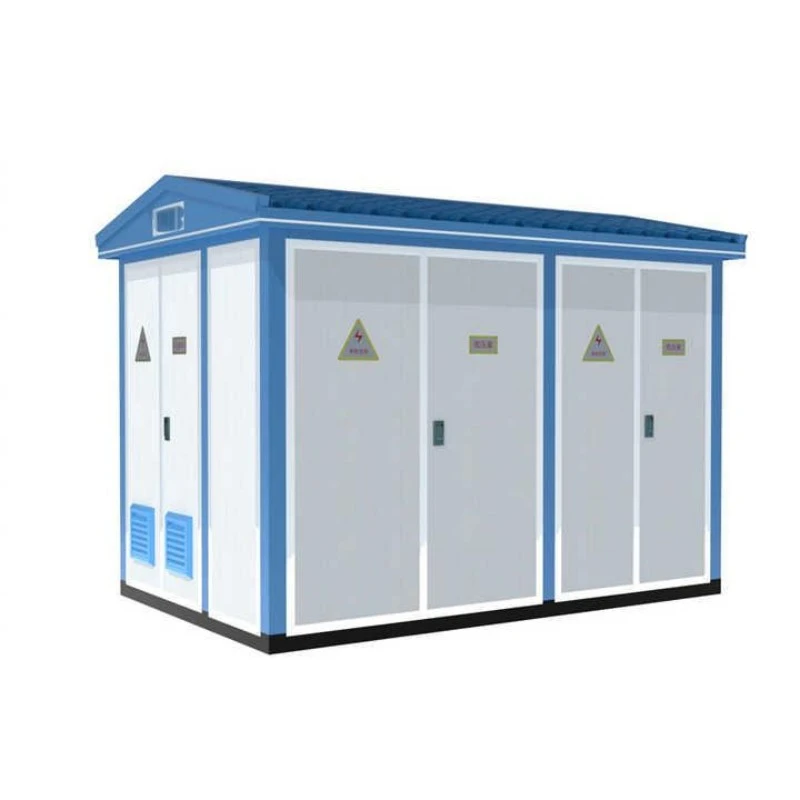

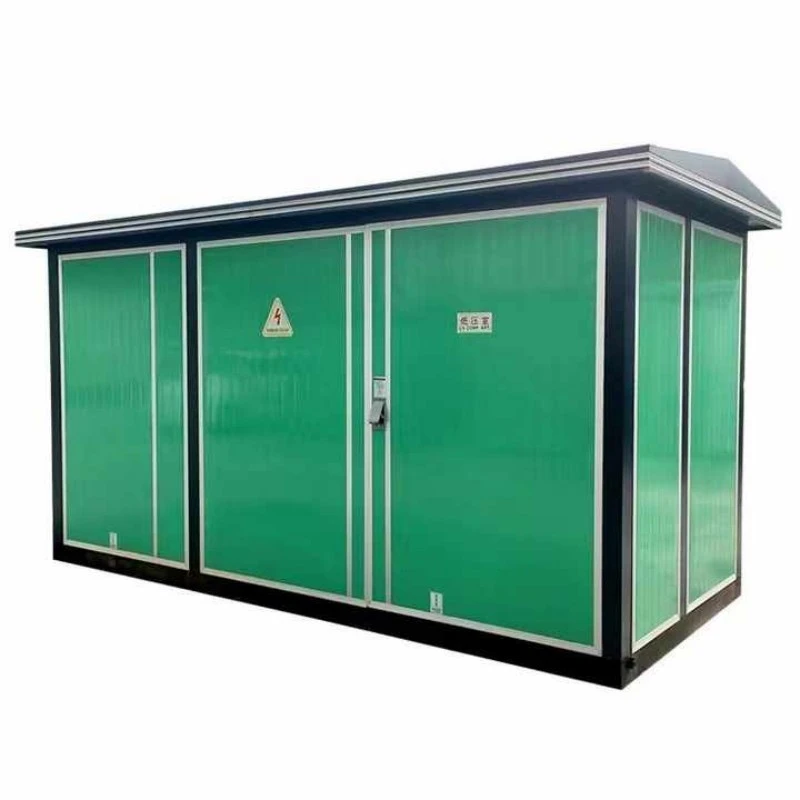

Еуропалық типтегі қосалқы станциялар, керісінше, бір қоршаудағы бөлек жоғары вольтты тарату құрылғылары, трансформатор және төмен вольтты бөлімдері бар неғұрлым модульдік, бөлмеге негізделген конфигурацияны қабылдайды. Бұл дизайн майға батырылған және құрғақ түрдегі трансформаторларды орналастыра отырып, қызмет көрсету және икемділікке басымдық береді және IEC стандартындағы аймақтардағы индустриалды парктерде, сауда кешендерінде және муниципалды инфрақұрылым жобаларында кеңінен қолданылады.
|
Дизайн түрі
|
Стандартты
|
Із
|
Типтік қолданба
|
|
Америка түрі
|
ANSI / IEEE
|
Еуропалық типтегі 1/3-тен 1/5 көлеміне дейін
|
Тұрғын қауымдастықтар, қалалық бөлу, кеңістік шектеулі аулалар
|
|
Еуропалық тип
|
IEC 62271-202
|
Үлкенірек із
|
Индустриалды парктер, коммерциялық ғимараттар, муниципалды жобалар
|
Екі дизайн да негізгі артықшылықтарды бөліседі - зауытқа дейінгі сынақтар, минималды құрылыс жұмыстары және жылдам орналастыру - бірақ таңдау, сайып келгенде, жергілікті желі стандарттарына, қолжетімді сайт аймағына және техникалық қызмет көрсету теңшелімдеріне сәйкес келеді.Лугаоаймақтық талаптарға қарамастан үздіксіз интеграцияны қамтамасыз ететін толық теңшеумен екі конфигурацияны да ұсынады.
Лугао диэлектрлік тұтастықты және жылу ұзақтығын қалай қамтамасыз етеді?
Қорап түріндегі қосалқы станциялар найзағайдың шамадан тыс кернеуіне, ауыстырып-қосқыштың асқын кернеуіне және үздіксіз жүктемеден туындаған жылу кернеуіне төтеп беруі керек. Лугао қорап түріндегі трансформаторлық қосалқы станциялар қатаң сынақтар арқылы расталған жоғары диэлектрлік негіздермен құрастырылған: қуат жиілігі 42 кВ бір минутқа және найзағай импульсіне жоғары вольтты жағында 75 кВ төзімді. Бұл табалдырықтар американдық және еуропалық типтегі қосалқы станциялардың талаптарына сай немесе асып түседі, ішкі трансформатор орамдары мен тарату құрылғыларының құрамдас бөліктерін тордың бұзылуынан қорғайды.
Жылулық басқару трансформатордың оқшаулау мерзіміне тікелей әсер етеді. Толық жүктеме кезіндегі температураның жоғарылауы — жоғары вольтты орамаларда шамамен 45,1 К және төмен вольтты орамдарда 52,9 К — үнемі IEC және IEEE белгіленген шектерде сақталады. Қоршау конструкциясы қағаз оқшаулауын нашарлататын және майдың қартаюын тездететін локализацияланған ыстық нүктелердің алдын алып, жылуды маңызды компоненттерден белсенді түрде басқаратын оңтайландырылған желдету жолдары мен жылуды тарату беттерін қамтиды. Бұл термиялық икемділік қуат трансформаторына инвестициялау үшін қызмет көрсету циклінің азаюына және қызмет көрсету жиілігінің төмендеуіне әкеледі.
Қандай құрылымдық және қоршаған ортаны қорғау құралдары біріктірілген?
Ауа-райының, шаңның және кездейсоқ әсерлердің әсерінен қосалқы станцияның қоршауы қоршаған ортаның бұзылуына қарсы бірінші қорғаныс қызметін атқарады. Lugao қосалқы станциялары қатты бөлшектердің түсуіне және судың шашырауына қарсы тиімді қарсылықты қамтамасыз ететін IP44 қорғаныс рейтингтеріне қол жеткізеді, ашық ауладағы американдық типтегі қондырғылар үшін де, ғимаратпен біріктірілген еуропалық үлгідегі конфигурациялар үшін де жарамды. Коррозияға қарсы беттік өңдеулері бар коррозияға төзімді болаттан жасалған, корпус экстремалды қоршаған орта температурасына, жоғары ылғалдылыққа және коррозиялық жағалау атмосферасына төтеп береді, ондаған жылдар бойы қызмет ету үшін құрылымдық тұтастықты қамтамасыз етеді.
Лугао қысқа тұйықталуға төтеп беру мүмкіндігін қалай тексереді?
Тарату желілері міндетті түрде ақаулық токтарды бастан кешіреді. Қосалқы станцияның ішкі деформациясыз немесе шинаның зақымдануынсыз осы оқиғалардан аман қалу мүмкіндігі келіспейді. Лугао қорап түріндегі трансформаторлық қосалқы станциялары қысқа тұйықталуға төзімділікке сыналады — мысал рейтингтері жоғары вольтты жағындағы 20 кА RMS қамтиды — шиналық қосылыстардың тұтастығын және құрылымдық деформацияның нөлділігін растайтын сынақтан кейінгі тексерулермен. Бұл расталған механикалық беріктік жоба инженерлеріне біздің қосалқы станциялар ең қиын ақаулық жағдайында жүйе тұрақтылығын сақтайтынына сендіреді.
Лугао қандай сыйымдылықты, кернеуді және салқындату конфигурацияларын қамтамасыз ете алады?
Лугао компаниясының ISO9001 және SGS сертификаты бар кәсіби құрастыру желілерімен және толық қуатты сынақ алаңдарымен жабдықталған өндірістік шеберханасы IEC, GB, CE және CCC халықаралық стандарттарына қатаң сәйкес келетін қорап түріндегі трансформаторлық қосалқы станцияларды шығарады, бұл сайтты қымбат модификациясыз тікелей қосу және ойнатуды қолдайды.
Кернеу кластары және сыйымдылық диапазондары
30кВ / 35кВ американдық және еуропалық типтегі қосалқы станциялар:Қысқа тұйықталуға берік төзімді және ішінара разряд деңгейі төмен орташа вольтты түрлендіруді қажет ететін коммуналдық тарату қосалқы станцияларына, жел электр станцияларының коллекторлық жүйелеріне және ауыр өнеркәсіптік аймақтарға арналған.
24кВ (20кВ) Smart/Compact Box қосалқы станциясы:HV және LV жағындағы интеллектуалды модульдермен жабдықталған, мемлекеттік желілік автоматтандыру қолданбалары үшін қашықтан басқаруға, сезуге, сигнал беруге және реттеуге мүмкіндік береді. Қалалық көпқабатты үйлерге, тұрғын үйлерге және коммуналдық инфрақұрылымға жарамды.
11кВ / 10кВ тарату қосалқы станциясы:Коммерциялық кешендер, тұрғын үйлер және ауылды электрлендіру жобалары үшін өте қолайлы. Консерваторға техникалық қызмет көрсету талаптарын жоққа шығаратын және қатал сыртқы ортада сенімді жұмысты қамтамасыз ететін гофрленген резервуар дизайны немесе құрғақ түрдегі трансформатор опциялары.
Трансформатор және коммутациялық құрылғылар опциялары
Лугао арнайы жоба талаптарына сәйкес келетін икемді ішкі конфигурацияларды ұсынады:
Трансформатор түрі: Толығымен жабылған майға батырылған(S9, S11, S13, SH15) немесе құрғақ типті (SCB10, SCB11, SCBH15) опциялар, өрт қауіпсіздігі және қоршаған ортаны қорғау параметрлерін ескереді.
Жоғары вольтты тарату құрылғылары:XGN15, HXGN17 немесе KYN28A шкафтары жүктеме қосқышы немесе вакуумдық ажыратқыш конфигурациялары, қолдау көрсететін сақиналы желі, терминал немесе қос қуат көзі режимдері.
Төмен вольтты тарату:GGD, GCS немесеMNS тарату құрылғысыкіріс, шығыс және реактивті компенсация функциялары бар, панель түріндегі немесе шкафта орнатылған құрылымдарды қолдайтын.
Кеңістігі шектеулі қалалық учаскелер үшін идеалды қорап типті қосалқы станцияны қалай таңдауға болады?
Еден кеңістігі кең дәстүрлі қосалқы станциялар үшін әдеттегі ғимарат типіндегі қондырғылар мүмкін болып қала береді. Дегенмен, қалалық жерасты қосалқы станциялары, ықшам ГАЖ қондырғылары және кептелістерге толы коммерциялық аудандар кеңістікті оңтайландырған шешімдерді талап етеді. Lugao жоғары тығыздықтағы тарату құрылғылары мен біріктірілген трансформатор конструкцияларын пайдалану арқылы жер аумағының жалпы талаптарын азайта отырып, теңшелген іздерді оңтайландыруды ұсынады. Америкалық типтегі қосалқы станциялар, олардың ықшам көлемімен, әсіресе жер құны өте жоғары болатын тұрғын үйлерді тарату үшін қолайлы. Еуропалық үлгідегі қондырғылар үлкенірек болғанымен, техникалық қызмет көрсету жиілігі жоғары болатын өнеркәсіптік қолданбалар үшін жоғары қызмет қолжетімділігін ұсынады.
Біздің өндірістік желіні қараңызБейне
Лугаоның қорап түріндегі трансформаторлық қосалқы станциясын өндірудегі жетістіктерін өз көзіңізбен көріңіз:
