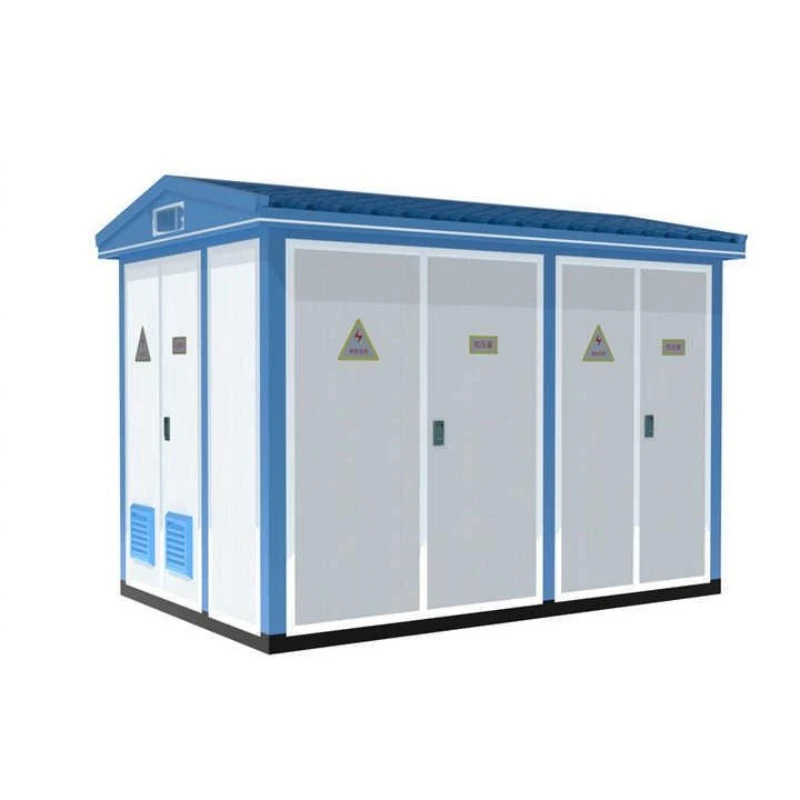

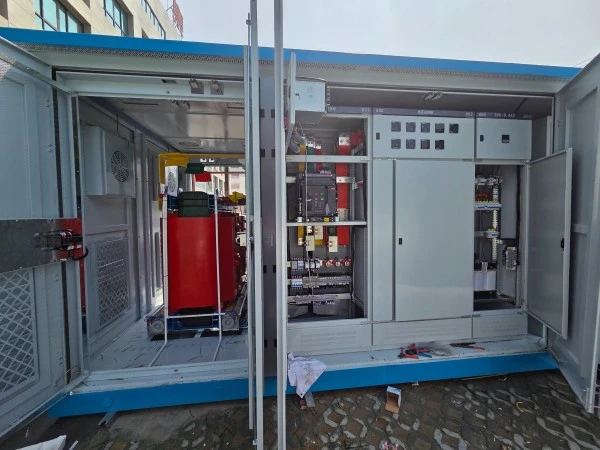

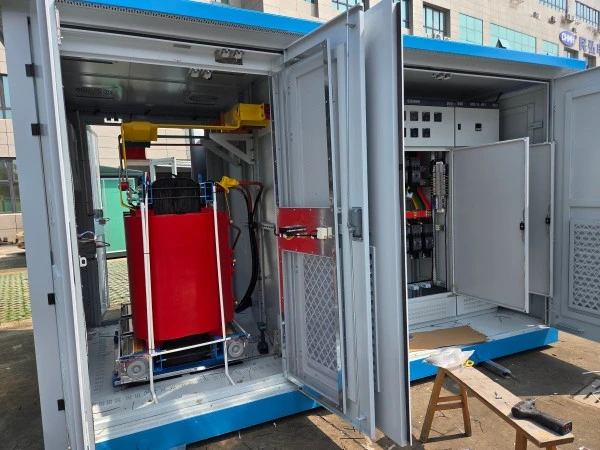

Smart алдын ала орнатылған еуропалық үлгідегі трансформаторлық қосалқы станция

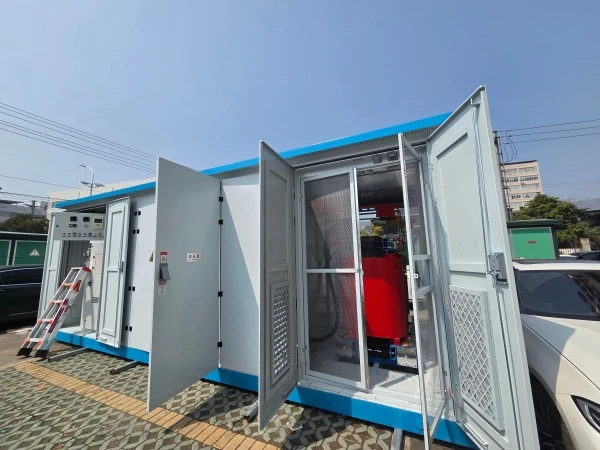

Smart алдын ала орнатылған еуропалық үлгідегі трансформаторлық қосалқы станциясы зауытта құрастырылған, ықшам қуат тарату блогы болып табылады.орташа вольтты тарату құрылғылары, төмен вольтты тарату панелі және майға батырылған немесе құрғақ түрдегі трансформатор бір, жабық корпусқа. Дәстүрлі құрылыс қосалқы станцияларынан айырмашылығы, бұл еуропалық үлгідегі қондырғы алдын ала дайындалған, сынақтан өткен және орнатуға дайын жүйе ретінде жеткізілген.

Бұл не істейді?

Ол тұрғын үйлерге, коммерциялық ғимараттарға, зауыттарға және жаңартылатын энергия зауыттарына қауіпсіз тарату үшін орташа вольтты электр қуатын (әдетте 6кВ–35кВ) төмен вольтты деңгейге (400В–690В) төмендетеді. Smart алдын ала орнатылған еуропалық үлгідегі трансформаторлық қосалқы станция сонымен қатар жүктемені, температураны және қуат сапасын интеллектуалды бақылауды қолдайды, ақаулықты қашықтан диагностикалауға және автоматты дабыл функцияларына мүмкіндік береді. Бұл оны смарт желілер мен қараусыз қосалқы станциялар үшін тамаша таңдау жасайды.

Өнімнің артықшылықтары

1. Смарт бақылау және қашықтан басқару

Smart алдын ала орнатылған еуропалық үлгідегі трансформаторлық қосалқы станция кернеу, ток, қуат коэффициенті және май температурасы туралы нақты уақыттағы деректерді жинайтын қосымша интеллектуалды терминал блогымен (ITU) жеткізіледі. Деректерді 4G, Ethernet немесе талшықты оптика арқылы орталық басқару бөлмесіне жіберуге болады, бұл жергілікті жерде тексеру шығындарын азайтады.

2. Ықшам із және жылдам орналастыру

Ол зауытта алдын ала құрастырылғандықтан, алдын ала орнатылған еуропалық үлгідегі Smart трансформаторлық қосалқы станциясы жұмыс орнында қарапайым негізді ғана қажет етеді. Орнату аптаның орнына 1–2 күнге созылады, бұл құрылыс жұмыстары мен жерді басып алу кезінде 60%-ға дейін үнемдейді.

3. Қиын жағдайларда жоғары сенімділік

Корпус пен ішіндегі майға батырылған немесе эпоксидті-шайырлы трансформаторлар үшін IP54 (немесе одан жоғары) қорғаныс дәрежесі бар бұл қосалқы станция шаңға, жаңбырға, тұзды тұманға және -25°C-тан +40°C-қа дейінгі шектен тыс температураға қарсы тұрады, бұл шөлдерде, жағалау аймақтарында немесе биік таулы аймақтарда үздіксіз жұмысын қамтамасыз етеді.

4. Энергия тиімділігі және аз шығын

S11 немесе S13 сериялы аз шығын трансформаторларымен жабдықталған Smart алдын ала орнатылған еуропалық үлгідегі трансформаторлық қосалқы станциясы 20 жылдық қызмет мерзімі ішінде электр энергиясы төлемдері мен көміртегі шығарындыларын тікелей төмендете отырып, әдеттегі қондырғылармен салыстырғанда жүктемесіз шығындарды 30%-ға дейін азайтады.

5. Толығымен теңшелетін

Біз икемді конфигурацияларды ұсынамыз: мыс немесе алюминий орамдары, жүктеме кезінде кранды ауыстырғыштар, қуат коэффициентін автоматты түзету (APFC) және кернеуді сөндіргіштер. Сізге вилла ауданы үшін 200 кВА қондырғы немесе индустриялық парк үшін 2500 кВА қондырғы қажет пе, біз шешімді бейімдей аламыз.

Өнім ерекшелігі

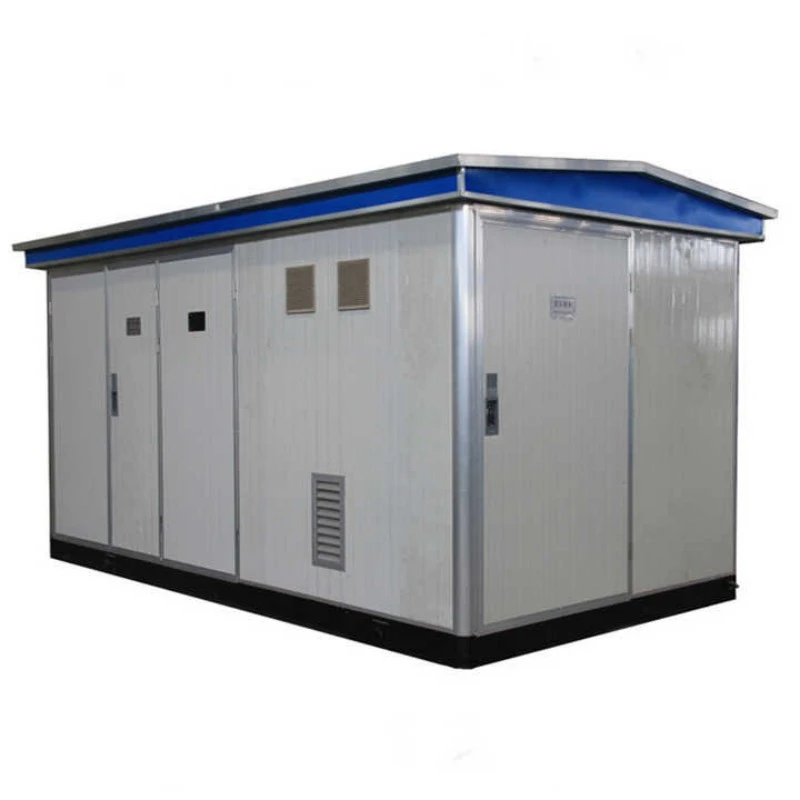

Толығымен жабық және ауа райына төзімді корпус --- мырышталған болаттан немесе алюминий қорытпасынан жасалған, коррозияға қарсы бояумен қапталған, сыртта орнатуға жарамды.

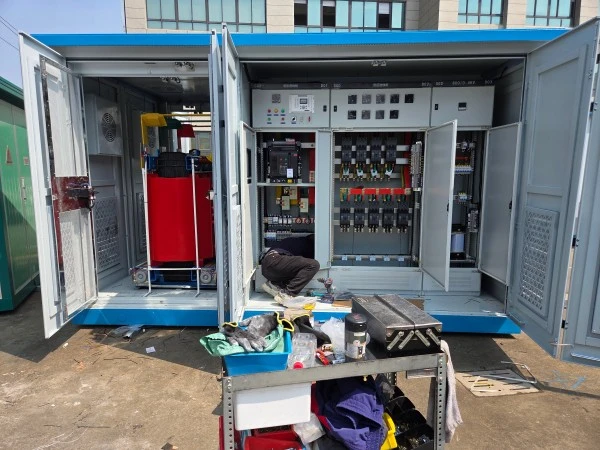

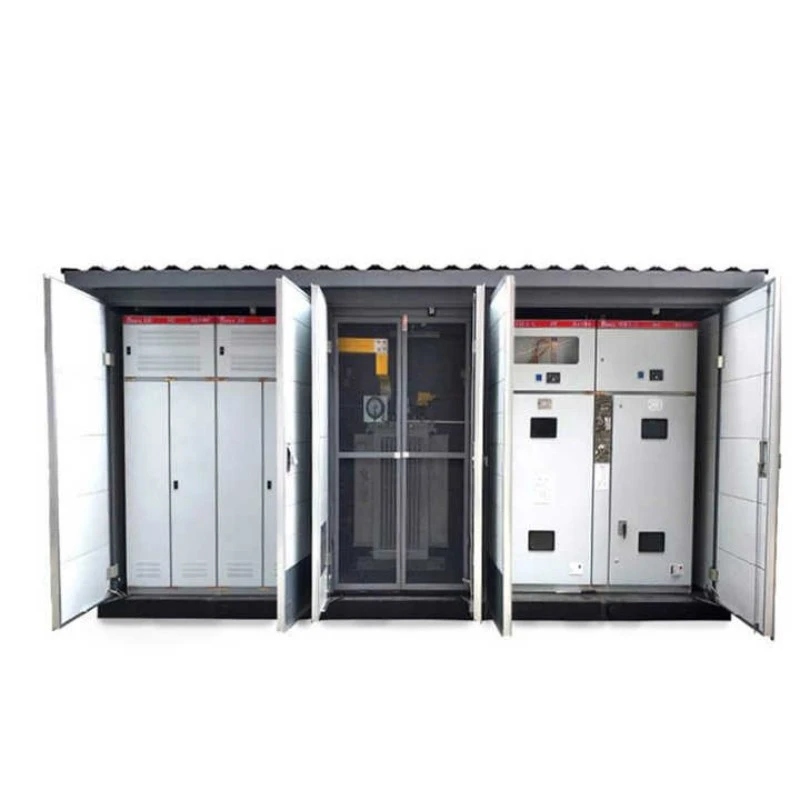

Модульдік ішкі орналасу --- Оператордың қауіпсіздігін қамтамасыз ету үшін механикалық құлыптары бар HV тарату құрылғыларына, трансформаторға және LV таратуға арналған бөлек бөлімдер.

Интеллектуалды салқындату жүйесі --- Құрғақ түрдегі трансформаторларға арналған температурамен басқарылатын желдеткіштер немесе майға батырылған қондырғыларға арналған гофрленген радиатор панельдері, температура белгіленген мәннен асқан кезде автоматты түрде іске қосылады.

Доға жарқылынан және шамадан тыс жүктемеден қорғау --- IEC 62271-202 стандарттарына сәйкес келетін SF6 немесе вакуумдық ажыратқыштармен, сақтандырылған ажыратқыштармен және асқын кернеуден қорғау құрылғыларымен (SPD) жабдықталған.

Пайдаланушыға ыңғайлы интерфейс --- Жергілікті сенсорлық дисплей (қосымша) нақты уақыттағы деректер мен ақаулық жазбаларды көрсетеді, ал смартфон қолданбасы арқылы қашықтан қол жеткізу техникалық қызмет көрсету қызметкерлері үшін қолжетімді.

Төмен шу жұмысы --- Дірілді басатын қондырғылар мен акустикалық оқшаулағыш панельдер арқылы қол жеткізілетін тұрғын үй қолданбалары үшін дыбыс деңгейі ≤55dB(A).

Ұрлыққа қарсы және қауіпсіздік дизайны --- Ауыр жүк құлыптары, есік сенсорлары және қосымша CCTV интеграциясы Smart алдын ала орнатылған еуропалық үлгідегі трансформаторлық қосалқы станцияны қашықтағы, қараусыз сайттар үшін қолайлы етеді.

Өнімді қолдану

Smart алдын ала орнатылған еуропалық үлгідегі трансформаторлық қосалқы станция келесі жағдайларда кеңінен қолданылады:

Қалалық электр қуатын бөлу

Тұрғын үй кешендері, сауда орталықтары, қонақ үйлер мен ауруханалар кеңістігі шектеулі және өрт қауіпсіздігі өте маңызды.

Жер асты автотұрақтары немесе төбесіндегі қондырғылар оның ықшам, май сақтайтын дизайнының пайдасын көреді.

Жаңартылатын энергия жобалары

Күн фермалары мен құрлықтағы жел парктері жылдам орналастыруды және ауа райына төзімділікті қажет етеді. Бұл қосалқы станция PV инверторларымен және жел турбиналы түрлендіргіштермен үздіксіз біріктірілген.

Инфрақұрылым және қоғамдық нысандар

Әуежайлар, метро станциялары, туннельдер және көпірлер үздіксіз жарықтандыру мен желдетуді қамтамасыз ету үшін оның жоғары сенімділігі мен қашықтан бақылауына сүйенеді.

Өнеркәсіптік және тау-кен орындары

Зауыттар, химия зауыттары және шахталар желі ақауларын оқшаулау және сезімтал машиналарды қорғау үшін алдын ала орнатылған Smart трансформаторлық қосалқы станцияны пайдаланады.

Уақытша және төтенше қуат

Құрылыс алаңдары, апатты жою аймақтары және сыртқы іс-шаралар оның қосылатын және ойнатылатын сипаты мен оңай қоныс аударуының пайдасын көреді.

Өндіріс мәліметтері

Тұрғын үй және механикалық дизайн

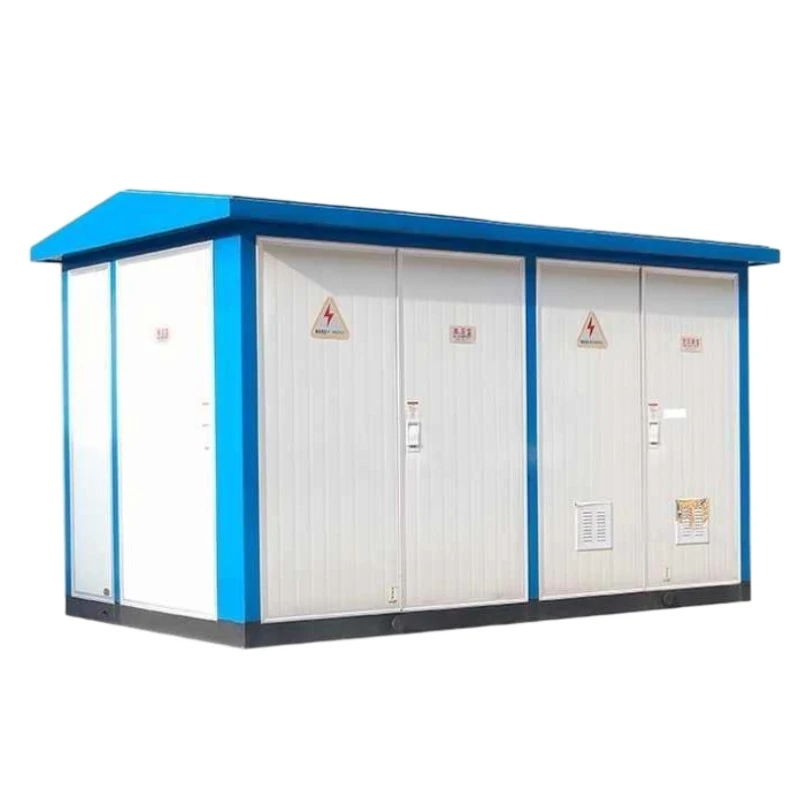

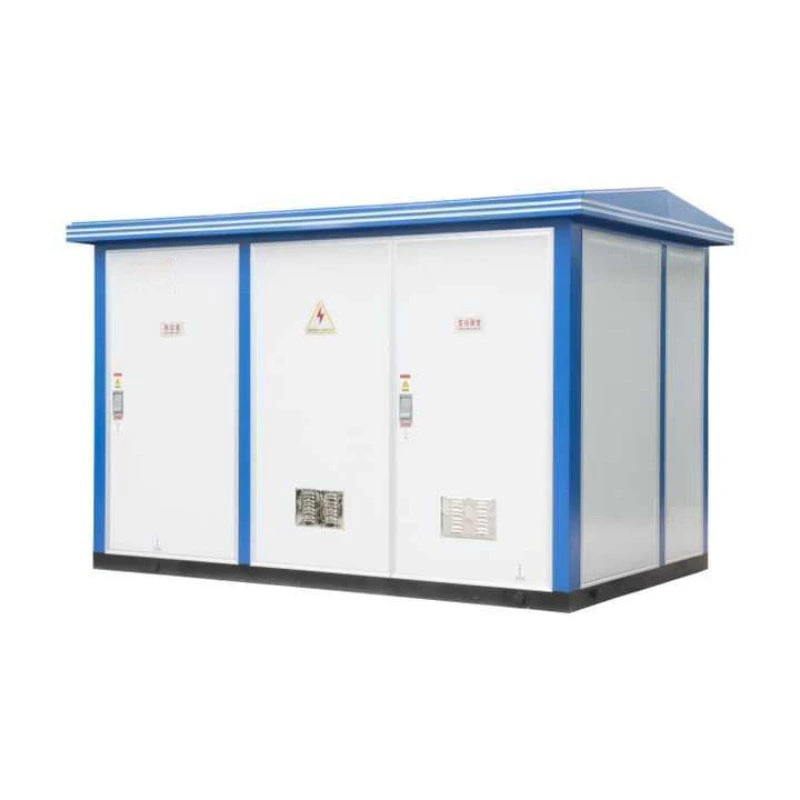

Smart алдын ала орнатылған еуропалық үлгідегі трансформаторлық қосалқы станцияның сыртқы корпусы лазермен кесілген, майыстырылған және дәнекерленген болат пластиналар арқылы жасалған. Дәнекерлеуден кейін бүкіл корпус қақты кетіру үшін атқылаудан өтеді, содан кейін ең аз қалыңдығы 80 мкм болатын электростатикалық ұнтақ жабыны қолданылады. Бұл жағалаудағы немесе өндірістік орталар үшін C5-M коррозияға төзімділігін (ISO 12944) қамтамасыз етеді.

Есіктер полиуретанды тығыздағыштармен, қысу ысырмаларымен және алынбалы топсалармен жабдықталған. Көлбеу шатыр судың жиналуын болдырмайды, ал негізгі арналар жеңіл тасымалдау үшін жүк көтергіш қалталарын және көтергіш құлақтарды қамтиды.

Трансформатордың өзегі және орамалары

Біз жүктемесіз токты азайту үшін сатылы қосылыстары бар жоғары өткізгіштігі бар суықтай илектелген дәнді-бағдарланған кремний болатты (0,23мм немесе 0,27мм) қолданамыз. Орамдар оттегісіз мыс немесе алюминий фольгадан (төмен кернеу үшін) және дөңгелек мыс сымнан (жоғары кернеу үшін) жасалады. Құрғақ типтегі нұсқалар үшін H класындағы эпоксидті шайыр бос жерлерді жою және жартылай разрядты <10pC жету үшін вакуумда құйылады. Майға батырылған нұсқалар үшін біз майдың кеңеюін сіңіру үшін минералды майды немесе гофрленген сыйымдылығы бар табиғи эфир сұйықтығын пайдаланамыз.

Коммутаторлар және шиналар

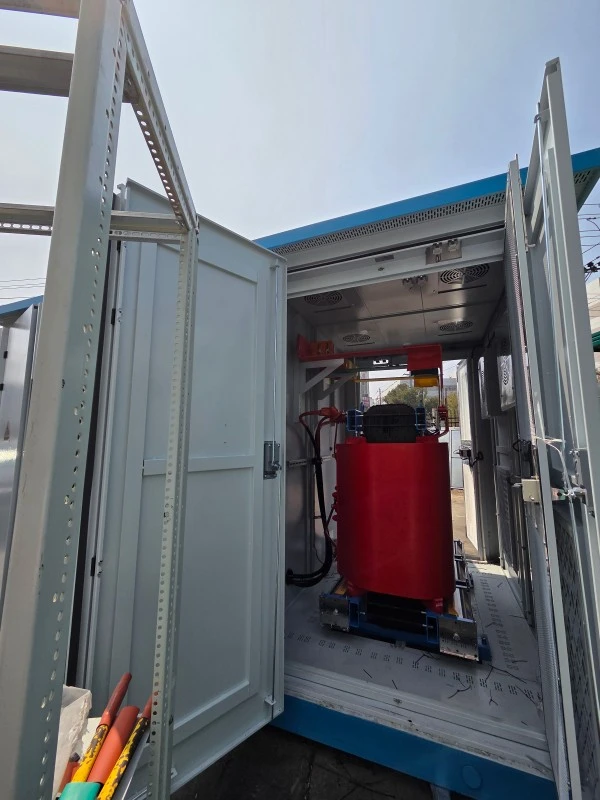

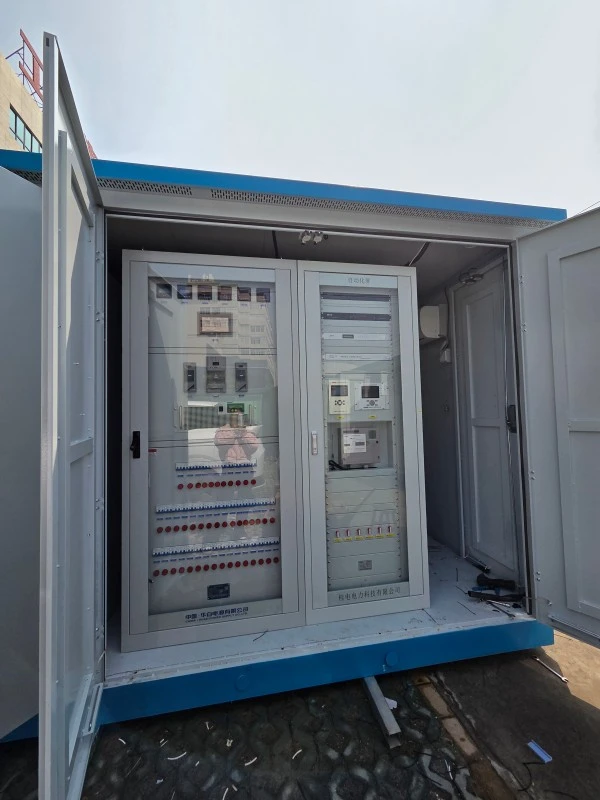

Smart алдын ала орнатылған еуропалық үлгідегі трансформаторлық қосалқы станцияның ішінде HV бөлімінде көрінетін ажыратқыш контактілері бар жүктеме ажыратқышы немесе автоматты ажыратқыш (SF6 немесе вакуум түрі) бар. LV бөліміне негізгі құйылған қораптың автоматты ажыратқышы (MCCB), фидер сөндіргіштері және 4000А дейін есептелген шина жүйесі кіреді. Барлық шиналар термиялық оқшаулағышы бар қалайы жалатылған мыс.

Интеллектуалды бақылау жүйесі (қосымша)

Біз үш фазалы кернеулерді, токтарды, белсенді/реактивті қуатты және 31-ші ретке дейінгі гармоникаларды өлшейтін смарт RTU (қашықтағы терминал блогы) біріктіреміз. Деректер әрбір 5 минут сайын тіркеледі және 90 күн бойы сақталады. Асқын кернеу, төмен кернеу, жоғары температура және есіктің ашылуы туралы дабылдар SMS немесе электрондық пошта арқылы жіберіледі.

Сапаны тексеру

Әрбір Smart алдын ала орнатылған еуропалық үлгідегі трансформаторлық қосалқы станция 100% зауыттық сынақтан өтеді:

1. Диэлектрлік төзімділік сынағы (1 минутқа 2,5 кВ)

2. Динамикалық қысқа тұйықталу сынағы (имитациялық)

3. IP54 суға түсу сынағы

4. Температураны көтеру сынағы (толық жүктеме кезінде 8 сағат)

5. Жартылай разрядты өлшеу (құрғақ түрі үшін ≤10pC)

6. Сынақ есептері IEC 62271-202, GB/T 17467 және EN 61330 стандарттарына сәйкес келетін әрбір жөнелтілімде беріледі.
