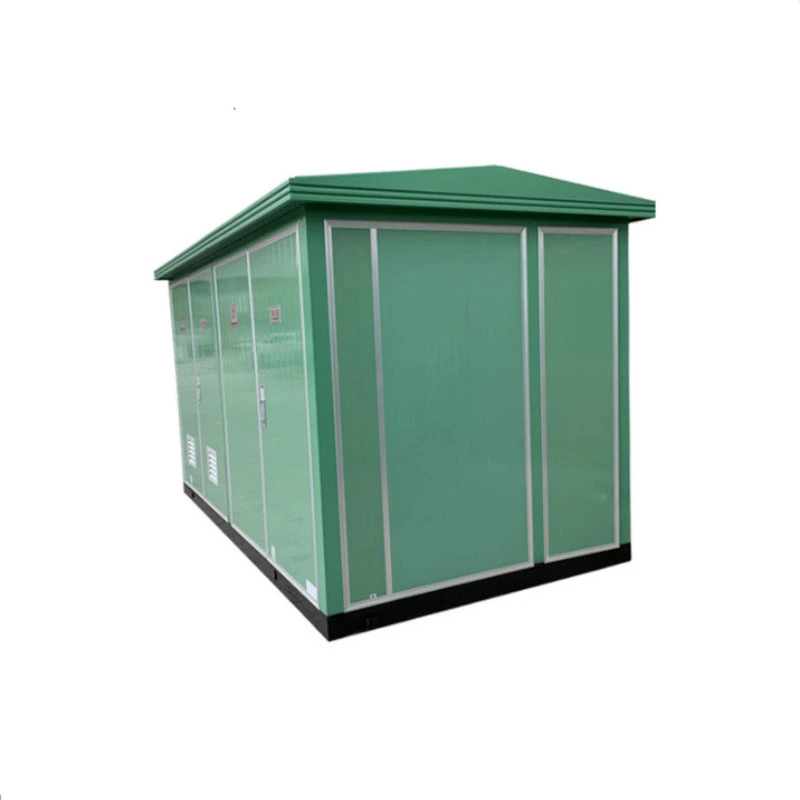

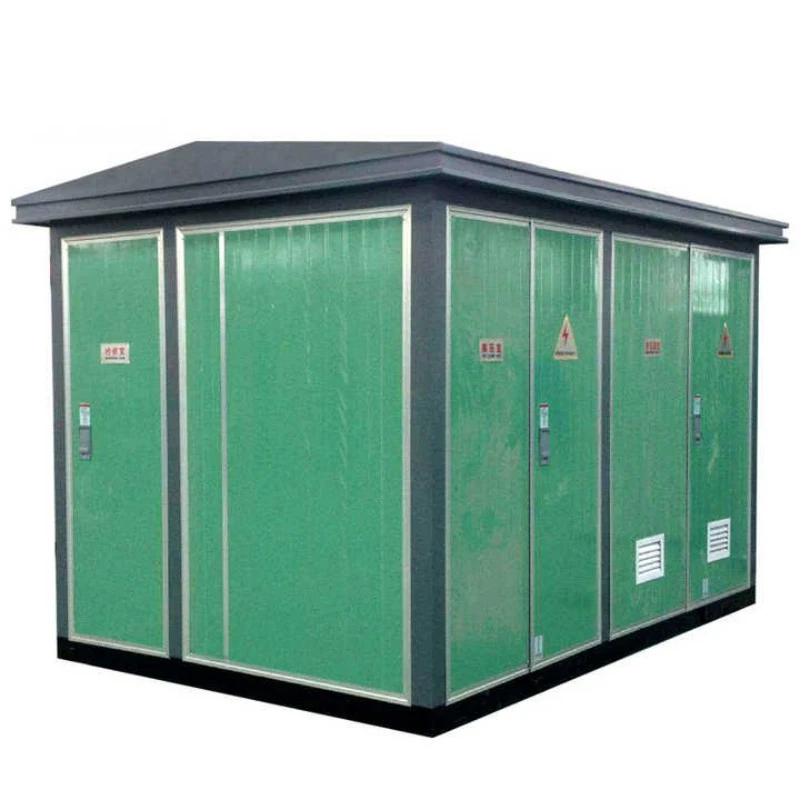

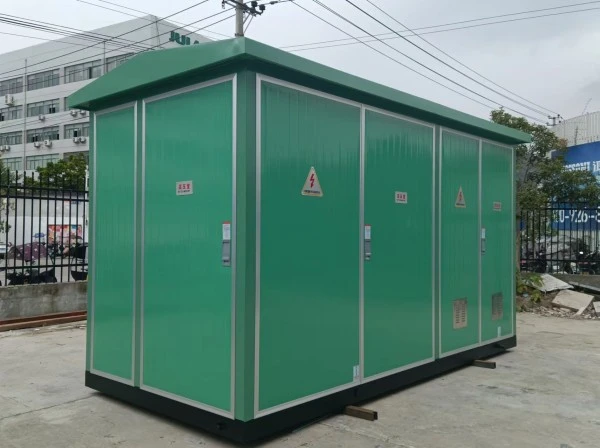

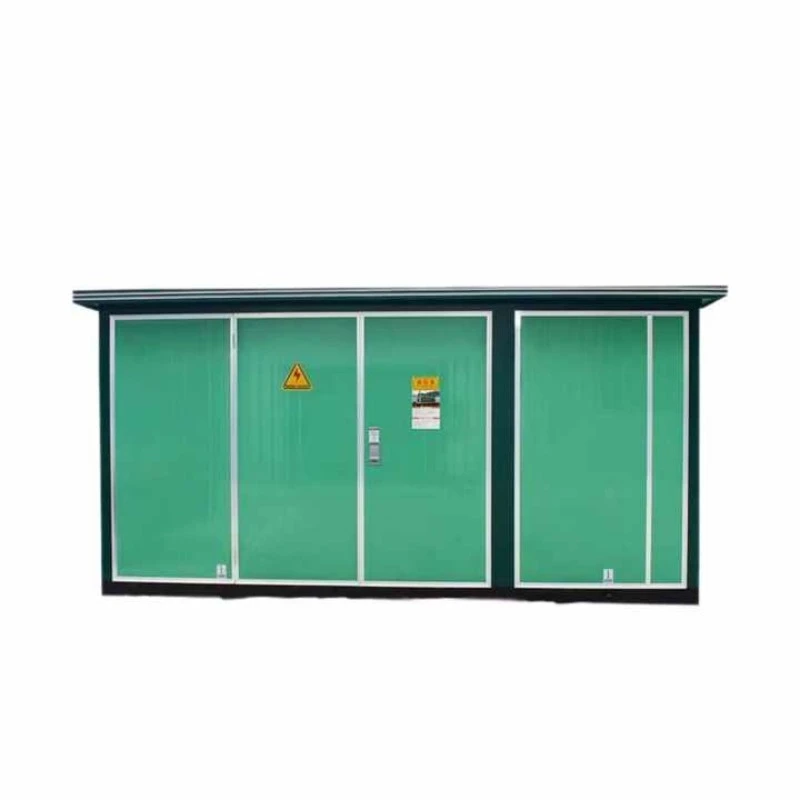

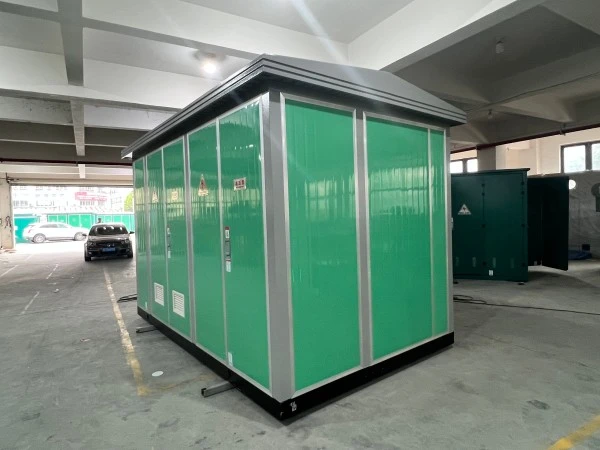

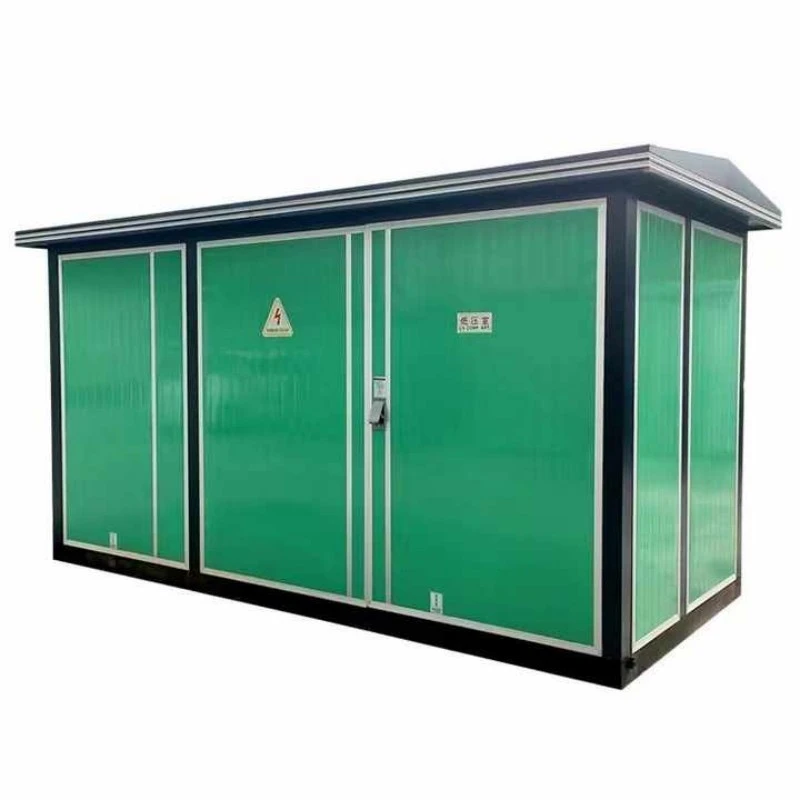

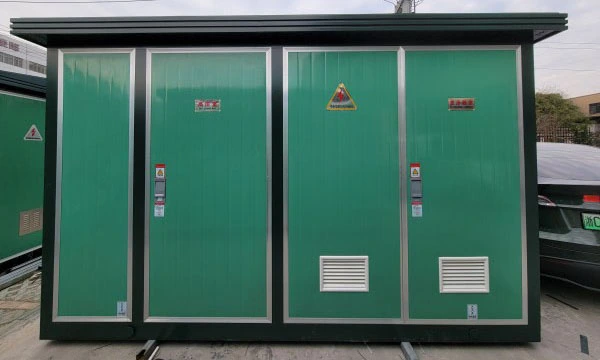

Жел қуатымен қапталған Еуропалық типтегі қосалқы станция

Жел қуатымен қапталған еуропалық үлгідегі қосалқы станция бір немесе бірнеше жел турбиналарынан орташа вольтты электр энергиясын жинауға, оны желіге үйлесімді деңгейге дейін төмендетуге (немесе жоғарылатуға) және турбинаны да, коммуналдық желіні де электр ақауларынан қорғау үшін арнайы әзірленген зауытта құрастырылған, ықшам қуатты түрлендіру құрылғысы болып табылады.

Жалпы қорапты қосалқы станциялардан айырмашылығы, бұл қондырғы жел өндірудің ерекше талаптары үшін арнайы жасалған:

● Жоғары дірілге төзімділік: күшейтілген ішкі шиналар және қопсытуға қарсы жабдық.

● Кең кернеуді бұрылысты орналастыру: 400 В (турбиналық терминал) мен 35 кВ (жинау торы) аралығындағы шығыс ауытқуларын реттейді.

● Қашықтан бақылау дайын: турбиналарды басқару бөлмелері үшін біріктірілген SCADA порттары.

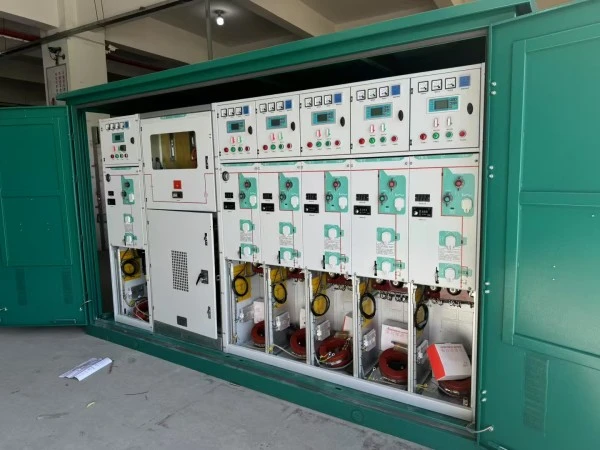

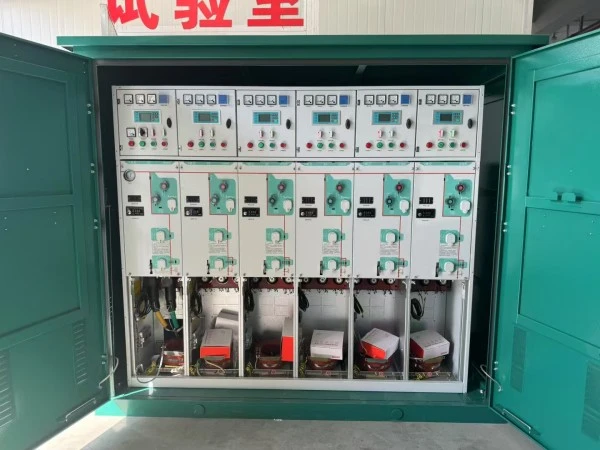

Физикалық тұрғыдан алғанда, Жел қуатымен қапталған еуропалық типтегі қосалқы станция классикалық еуропалық үш бөлімді архитектураны (ЖТ жағы, трансформатор, ЖҚ жағы) сақтайды, бірақ желге тән мүмкіндіктерді қосады: арнайы интерфейсті қорғау релесі, гармоникалық сүзгі терминалдары және жағалаудағы тұзды шашуға арналған ауа-райына төзімді қоршау.

Ол не істей алады?

Негізгі функция: жел турбинасы генераторы мен орташа вольтты жинау желісі арасындағы электр интерфейсі ретінде әрекет етеді.

Төрт негізгі жұмыс:

1. Кернеуді түрлендіру:Турбинаның шығыс кернеуін (әдетте 690В) қондырғының ішінде орналасқан күшейткіш трансформаторды пайдаланып, коллекторлық желі кернеуіне (10кВ–35кВ) түрлендіреді.

2. Ақаулықты оқшаулау:Тор параметрлері (кернеу, жиілік) рұқсат етілген шектен шығып кетсе, екі активті де қорғай отырып, турбинаны автоматты түрде ажыратады.

3. Қуат сапасын реттеу:Турбина ішіндегі айнымалы жиілікті жетектер тудыратын гармоникаларды жұмсарту үшін жерге қосуды, кернеуді тоқтатқыштарды және сүзу нүктелерін қамтамасыз етеді.

4. Энергияны өлшеу және бақылау:Тарифті өлшеуге және өнімділікті қашықтан бақылауға арналған коммуналдық деңгейдегі КТ және ПТ үйлер.

Жел қуатымен қапталған еуропалық үлгідегі қосалқы станция толығымен алдын ала сыммен және сынақтан өткендіктен, жел электр станциясын әзірлеушілер бірнеше ай бойы жұмыс орнында электр қондырғыларын құрастырудан аулақ болады. Бір блок бір үлкен турбинаға (2МВт–6МВт) немесе «түймелік тізбек» конфигурациясындағы кішірек турбиналардың шағын кластеріне қызмет етеді.

Өнім параметрі

Төменде Lugao Power компаниясының жел қуатымен қапталған еуропалық үлгідегі қосалқы станциясының стандартты техникалық сипаттамалары берілген. Арнайы бағалаулар сұраныс бойынша қол жетімді.

Өнімнің ерекшелігі және қолданылуы

1-сұрақ: Жел электр қуатымен жабдықталған еуропалық типтегі қосалқы станцияның стандартты еуропалық қосалқы станциядан айырмашылығы неде?

Ж: Желге тән үш ерекшелік. Біріншіден, жел қуатымен жабдықталған еуропалық типті қосалқы станцияның ішіндегі трансформатор екі жақты қуат ағыны мен кернеудің жиі ауытқуына арналған - турбиналар үнемі жоғары және төмен көтеріледі. Екіншіден, LV бөлімі коммуналдық байланыс стандарттары (мысалы, IEEE 1547, IEC 61727) талап еткендей, желі кернеуі немесе жиілік ауытқуы кезінде 100 мс ішінде іске қосылатын арнайы желі интерфейсін қорғау релесін қамтиды. Үшіншіден, бүкіл қоршау барлық электрлік контактілерде дірілге қарсы тіректерді пайдаланады; стандартты қондырғылар турбинаның жанында алты айдан кейін бұранданың босағанын көреді.

2-сұрақ: Бұл құрылғы ашық жел электр станцияларында жиі кездесетін найзағай соққыларын қалай өңдейді?

A: Еуропалық үлгідегі әрбір жел электр станциясы ЖТ және ЖЖ жағынан 1+2 типті ток сөндіргіштерімен жабдықталған (әр полюске разряд сыйымдылығы 25кА). Сонымен қатар, трансформаторлық резервуарда 120 мм² мыс кабельге арналған тікелей жерге қосу саңылаулары бар. Біздің зауыттық сынақта біз ішкі жарқылсыз 10/350μs найзағай импульстарын 100кА-ға ұқсатамыз.

3-сұрақ: Бұл қосалқы станцияны құрлықта да, теңізде де желге пайдалануға болады ма?

A: Құрлықта - сөзсіз. Оффшор үшін біз «Оффшорлық пакет» деп аталатын жаңартылған нұсқасын ұсынамыз. Стандартты жел қуатымен қапталған еуропалық типті қосалқы станцияның IP54 рейтингі бар, ол жағалаудағы жағалау аймақтарына жарамды. Теңізде (турбиналық платформада немесе куртка іргетасында) IP66 деңгейіне дейін жаңартамыз, C5-M теңіздік жабынын қолданамыз (қалыңдығы 400 мкм-ден астам) және барлық стандартты болат болттарды 316L тот баспайтын болаттан ауыстырамыз. Трансформатор майы қоршаған ортаны қорғау ережелеріне сәйкес табиғи эфирге (биологиялық ыдырайтын) ауыстырылады.

4-сұрақ: Бұл құрылғы үшін ең көп таралған қолданба сценарийлері қандай?

A: Төрт негізгі қолданба:

Өндіріс мәліметтері

Лугао қуаты жақсы жел электр қуатымен жабдықталған еуропалық типтегі қосалқы станцияны қалай салады

Толығырақ 1: Дірілге қарсы инженерия

Жел электр станцияларындағы қосалқы станциялардың ақауларының көпшілігі тұрақты турбина тербелісінен (0,5–2 Гц) әлсіреген қосылымдарға байланысты. Біздің шешіміміз: шинаның әрбір қосылымы болт басының астындағы Belleville дискінің серіппелерін пайдаланады, бұл тіпті құрамдас бөліктер дірілдеген кезде де қысу күшін сақтайды. Терминал блоктары торлы қысқыш типті (бұрандалы қысқыш емес). Ішкі кабель байламдары тот баспайтын болаттан жасалған бекіткіш белдіктермен ауыстырылады. Нәтижесі: 5 000 сағат имитацияланған дірілден кейін (2г, 5–200 Гц сыпыру), моментті ұстау бастапқы мәннен >90% қалады.

2-деталь: желдің жұмыс цикліне арналған трансформатордың дизайны

Стандартты тарату трансформаторлары тұрақты жүктемелерді көреді. Жел трансформаторлары 10 секунд ішінде 0%-дан 110%-ға дейінгі жылдам тербелістерді көреді. БіздіңЖел энергиясы қапталған еуропалық типтегі қосалқы станцияосьтік қысқыш қысымы 4,5 МПа (салалық стандартқа қарсы 2,5 МПа) қысқа тұйықталу беріктігі жоғары өзекті пайдаланады. Орамдар теңдестірілмеген жүктемелер кезінде айналымдағы ток жоғалтуларын болдырмайтын бірнеше параллельді жіптерден гөрі үздіксіз ауыстырылатын өткізгіштер (CTC) болып табылады. Біз сондай-ақ турбиналық контроллерге нақты уақыттағы ыстық нүкте деректерін беретін жоғарғы май термометрлерін ғана емес, тікелей LV орамасына енгізілген талшықты-оптикалық температура сенсорларын қосамыз.

Толығырақ 3: Бояудан басқа коррозиядан қорғау

Жел электр станциялары C3 (ішкі) және C5-M (теңіз) класына жатады. Стандартты ұнтақ жабыны кесілген жиектерде сәтсіздікке ұшырайды. Біздің процесс:

1. Жиектерді тығыздау: Әрбір лазермен кесілген жиек бояу алдында эпоксидті жиектерді тығыздауыштың түйіршігін алады.

2. Мырышқа бай праймер: 80мкм 95% мырыш шаңды эпоксидті праймер (құрбандық қорғау).

3. Аралық жабын: 100 мкм жоғары құрылымды эпоксидті.

4. Соңғы жабын: 80 мкм полиуретан (RAL 7035 ашық сұр немесе тапсырыс бойынша).

Жалпы DFT (құрғақ пленка қалыңдығы) = 260μm минимум. Тұзды спрей 1500 сағат бойы сусымалысыз сыналған (ASTM B117).

Біздің артықшылығымыз бәсекелестерге қарсы

Неліктен жел электр станциялары үшін Лугао қуатын таңдау керек?

10+ жыл энергетикалық жабдықты өндіру

Арнайы трансформатор және ОГ таратушы инженерлік топ

1МВА-дан 8МВА-ға дейінгі жел электр қосалқы станциясының шешімдері

Жеткізу алдында зауыттық сынақ

Құрлықтағы және жағалаудағы жел жобалары үшін арнайы дизайн

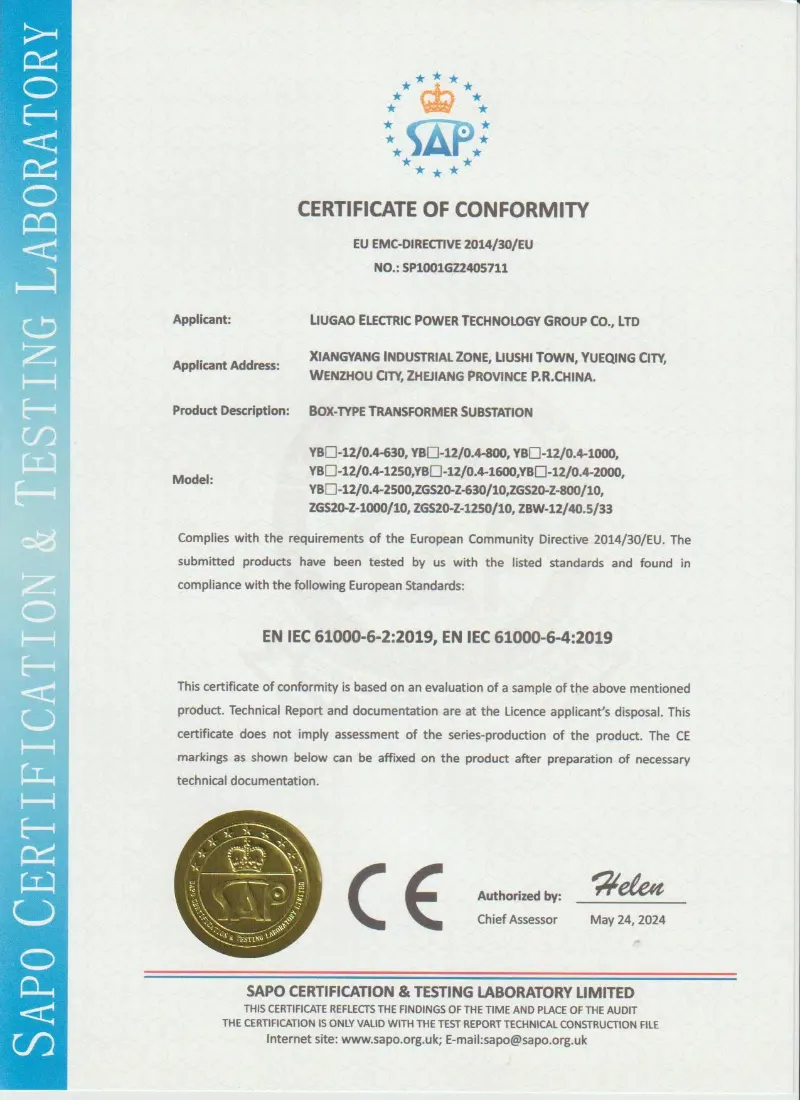

IEC сәйкес өндіріс және сынау
