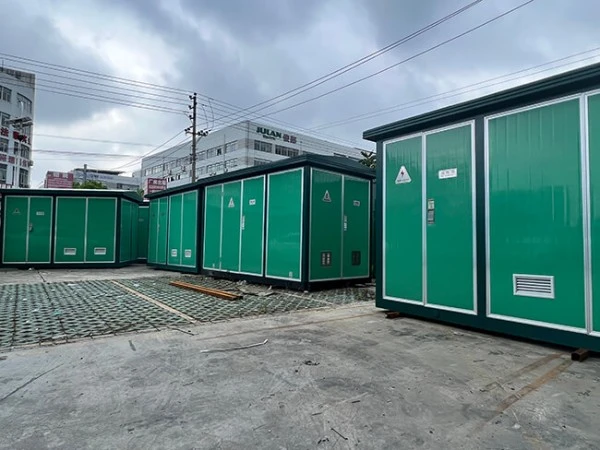

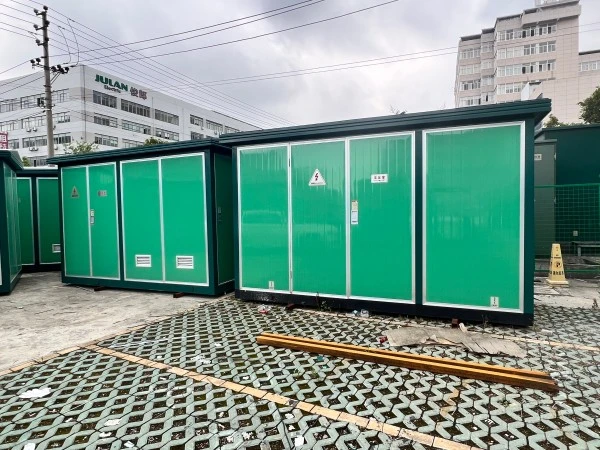

Құрастырмалы ықшам Еуропалық типтегі қосалқы станция

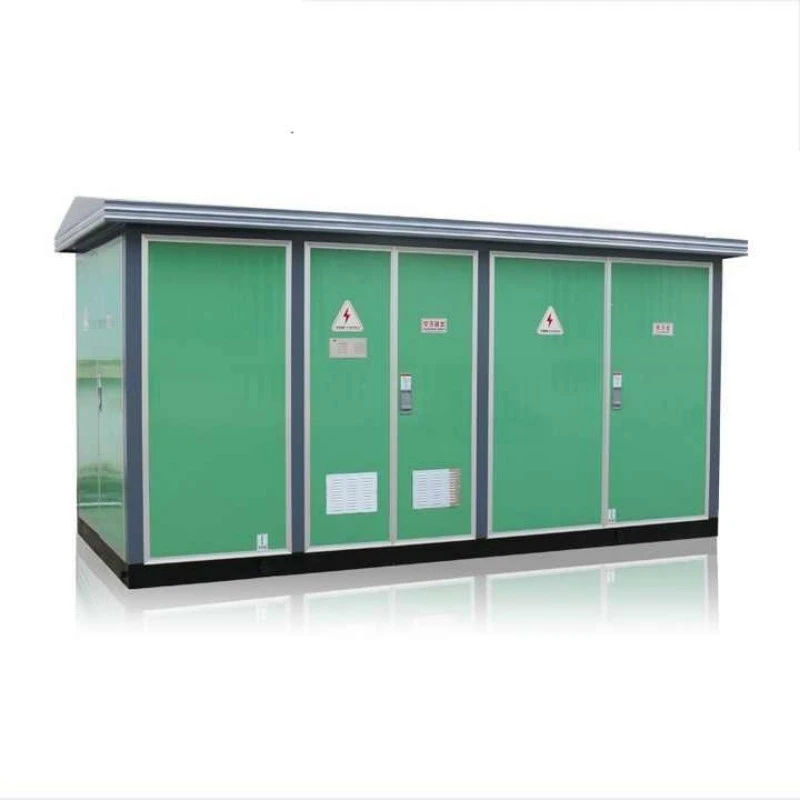

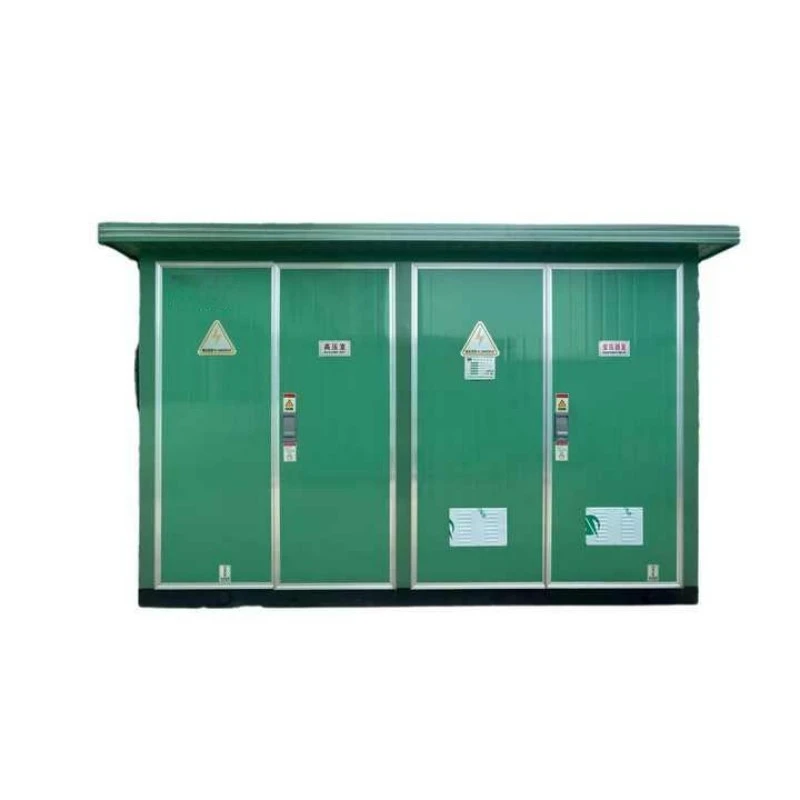

Құрастырмалы ықшам еуропалық үлгідегі қосалқы станция – орташа вольтты электр энергиясын төмен вольтты жүктемелерге қабылдауға, түрлендіруге және таратуға арналған зауытта құрастырылған, үш камералы жабық қуат тарату блогы. Апталар бойында құрылысты қажет ететін дәстүрлі бетоннан жасалған қосалқы станциялардан айырмашылығы, бұл қондырғы қосылуға дайын.

Бұл не?

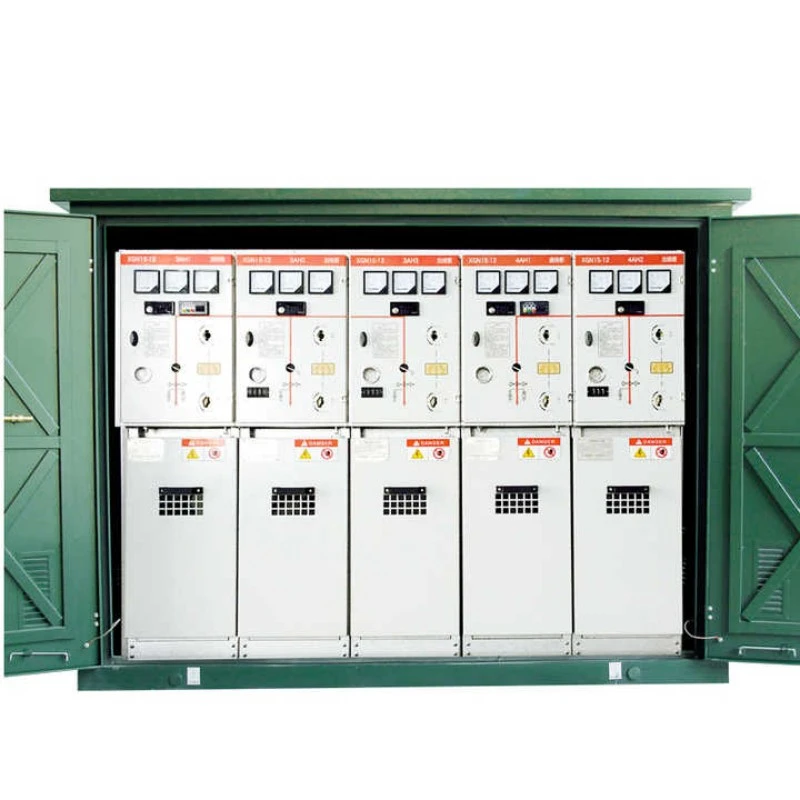

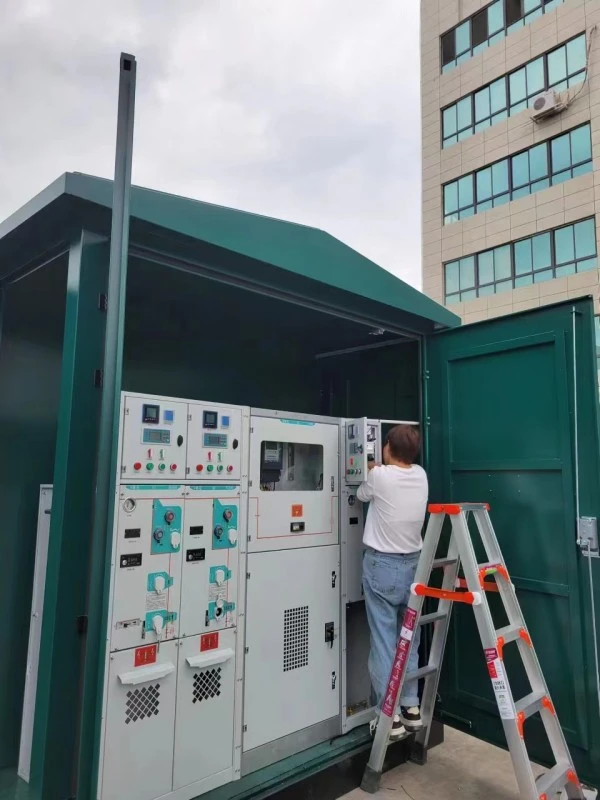

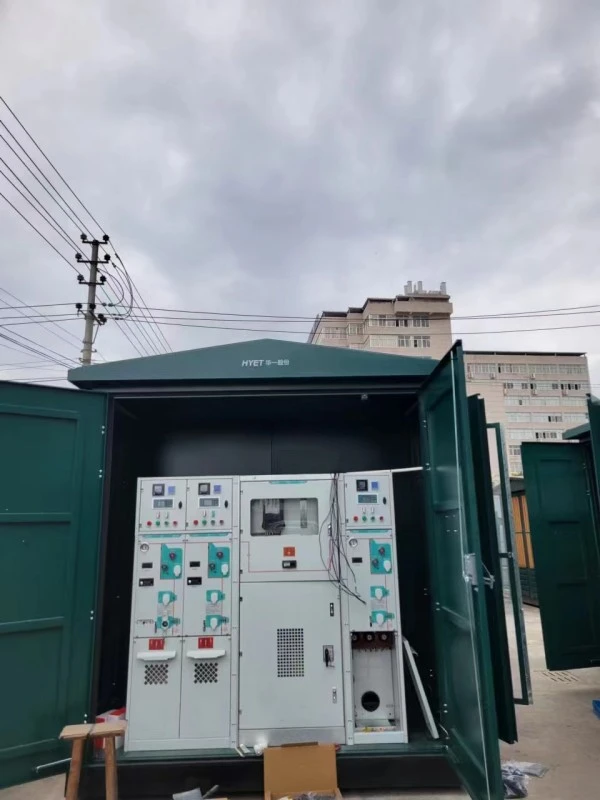

Құрастырмалы жинақы еуропалық қосалқы станция (сонымен қатар аЕуропалық қорапты қосалқы станция) үш бөлек, бөлінген бөлімнен тұрады:

1. Жоғары вольтты (ЖТ) бөлім: Үйлердің тарату құрылғылары, қорғаныс релелері және есепке алу құрылғылары.

2. Трансформатор бөлімі: майға батырылған немесе құрғақ түрдегі трансформатордан тұрады.

3. Төмен вольтты (ТЖ) бөлім: Құрамында тарату панелдері, автоматты ажыратқыштар және шығыс фидерлер бар.

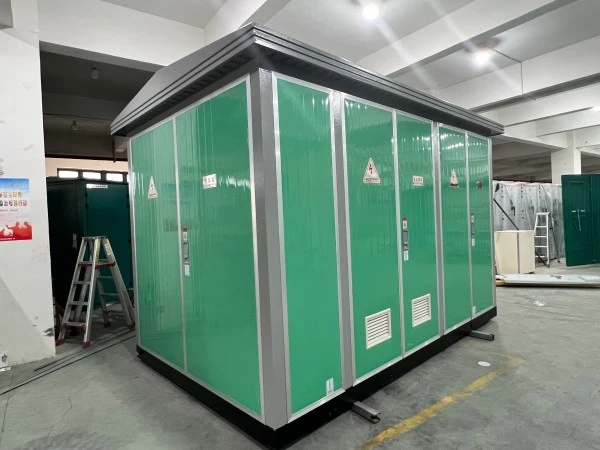

Бұл үш камера «I» немесе «II» пішінінде бір, ауа райына төзімді болат немесе композиттік қоршау ішінде орналасқан. Ақаулардың таралуын болдырмас үшін әрбір бөлім металл қалқалармен физикалық түрде бөлінген.

Ол не істей алады?

This equipment performs three core functions:

1. Төмен кернеуді түрлендіру: Кіріс орташа кернеуді (6кВ, 10кВ, 20кВ, 35кВ) қолдануға болатын төмен кернеуге (400В, 230В) түрлендіреді.

2. Қорғау және оқшаулау: сақтандырғыштар немесе автоматты ажыратқыштар арқылы ақаулы тізбектерді автоматты түрде оқшаулайды, төменгі ағынды активтерді қорғайды.

3. Жүктемені басқару: таңдаулы коммутацияны, өлшеуді және бақылауды қоса отырып, бірнеше шығыс тізбектерге қуатты таратады.

Құрастырылған ықшам еуропалық үлгідегі қосалқы станция зауытта алдын ала сыммен жабдықталған және сынақтан өткендіктен, ол жердегі күрделі сым қателерін жояды. Ол тұрғын үй блоктарында, зауыттарда, күн фермаларында және электр энергиясын зарядтау станцияларында соңғы қуатты таратудың жүйке орталығы ретінде қызмет етеді.

Өнімнің артықшылықтары

Lugao Power компаниясынан еуропалық үлгідегі құрастырылған шағын станцияны таңдағанда, сіз кәдімгі қосалқы станциялар мен американдық үлгідегі баламаларға қарағанда бес ерекше бәсекелестік артықшылықтарға ие боласыз.

Артықшылық 1: Жоғары персонал қауіпсіздігі

Үш бөліктен тұратын «бөлімге бөлінген» дизайн кез келген түпнұсқа құрастырылған ықшам еуропалық қосалқы станцияның ерекшелігі болып табылады. Әрбір секция механикалық және электрлік блоктаулармен толығымен біріктірілген. Мысалы, негізгі сөндіргіш ӨШІРУЛІ күйде болмаса, LV есігі ашылмайды; жерге қосқыш ЖАБЫЛмайынша, HV есігі ашылмайды. Бұл дәйекті қауіпсіздік логикасы операторлар үшін доғаның жарқырау қаупін күрт төмендетіп, тікелей алдыңғы экспозицияны болдырмайды. Америкалық типтегі қосалқы станциялар, керісінше, сақтандырғышты ауыстыру кезінде жиі ашық ток өткізетін бөліктерге ие.

Артықшылық 2: Үздіксіз қуат көзі мүмкіндігі

Сақтандырғышты ауыстыру бүкіл трансформаторды қуатсыздандыруды қажет ететін американдық типтегі қондырғылардан айырмашылығы, біздің құрастырылған ықшам еуропалық қосалқы станция тәуелсіз техникалық қызмет көрсетуге мүмкіндік береді. HV жағы жанып тұрғанда, есептегішті оқу үшін LV бөлігін ашуға болады. Неғұрлым жетілдірілген нұсқалар циклды ауыстыратын RMU (сақина негізгі құрылғысы) сыйдыра алады, бұл «екі-кіру, екі-шығу» конфигурациясын қосады, ол тіпті жоғары ағындағы ақаулар кезінде де төменгі ағынды тұтынушыларға қуат береді. Бұл оны ауруханалар мен деректер орталықтары үшін таптырмас етеді.

Артықшылық 3: тамаша жылуды басқару

Әрбір трансформатор бөлімінде мәжбүрлі желдету (автоматты термостатикалық басқарылатын желдеткіштер) және табиғи конвекциялық жалюзи бар. Физикалық бөлу трансформатор шығаратын жылу HV бөліміндегі сезімтал электрондық релелерге әсер етпейтінін білдіреді. Біздің сынақтарымыз жазғы ең жоғары жүктеме кезінде ішкі температура сегменттелмеген конструкцияларға қарағанда 15–20°C төмен болып, оқшаулау мерзімін тікелей ұзартады.

Артықшылық 4: Экстремалды қоршаған ортаға бейімделу

Минимум IP54 стандартына сай жасалған (шаң өткізбейтін және су ағындарынан қорғалған) корпус тұз спрейіне, құмды дауылға және қатты жаңбырға төзімді. 40 мм ауа саңылауы және конденсацияға қарсы жылытқыштар ішкі ылғалдың алдын алады. Жұмыс диапазоны: -40°C және +55°C. Дәл осы беріктіктің арқасында Еуропалық типті құрастырмалы шағын станция жағалаудағы жел электр станциялары мен шөлді күн жобалары үшін әдепкі таңдау болып табылады.

Артықшылық 5: Төмен жалпы меншік құны (ТШО)

Бастапқы сатып алу бағасы салыстырмалы американдық үлгіден 15–20% жоғары болуы мүмкін, бірақ 20 жылдан астам ТШО 30% төмен. Неліктен? Еуропалық үлгідегі қондырғыларда ауыстырылатын модульдік құрамдас бөліктер бар (сіз бүкіл шинаны емес, тек ақаулы сақтандырғышты ауыстырасыз). Мұнай жинағыштар топырақтың ластануын болдырмайды. Бетон бөлмені салумен салыстырғанда минималды құрылыс жұмыстары (жай ғана тегіс бетон төсемі) орнату жұмысының бірлігіне 5 000-10 000 доллар үнемдейді.

Өнім ерекшеліктері

Төменде біздің құрастырылған ықшам еуропалық қосалқы станциямыздың нақты инженерлік ерекшеліктері берілген:

Өндіріс мәліметтері

Lugao Power компаниясы біздің ISO 9001 сертификаты бар 25 000 м² зауытта құрастырылған ықшам еуропалық үлгідегі әрбір қосалқы станцияны шығарады. Төменде біздің сапаны ерекшелендіретін негізгі өндіріс бөлшектері берілген.

Материалды таңдау

Болат: импортталған DX51D+Z275 мырышталған болат, кесілген және CNC мұнара штампында бүгілген (төзімділік ±0,2 мм).

GRP (әйнекпен күшейтілген полиэстер): жағалаудағы тапсырыстар үшін ұсынылады – коррозиясы жоқ, бірақ құны жоғары. Өртке төзімділік класы VO (UL94).

Трансформатор өзегі: аморфты металл немесе CRGO кремний болаты (М5 маркасы, қалыңдығы 0,23 мм). Стандартты болатпен салыстырғанда жүктемесіз шығын 70%-ға төмендеді.

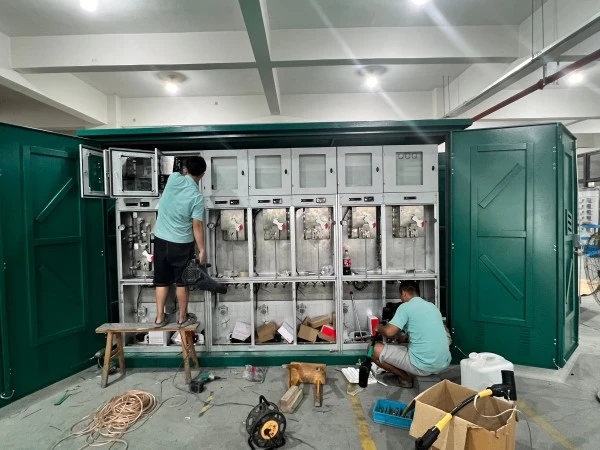

Құрастыру процесі

Бөлімшенің өндірісі: ЖТ, трансформатор және ЖҚ секциялары үшін бөлек дәнекерлеу қондырғылары. Әрбір бөлік сабын ерітіндісімен ағып кетуге сыналады (майды ұстау үшін).

Кескіндеме: Алдын ала өңдеу (майсыздандыру, фосфаттау) → Эпоксидті праймер (80 мкм) → Полиэфир жабыны (70 мкм). Тұзды шашырату сынағы: 720 сағат сүзгісіз.

Ішкі сымдар: галогенсіз, 90°C номиналды мыс кабельдер, алты қырлы матрицалармен қысылған (суырып алу сынағы >200Н). Барлық терминалдар термиялық таңбалармен белгіленген.

Трансформаторды орнату: Май толтырылған трансформаторлар вакуумды кептіруден өтеді (қалдық ылғалдылық <0,5%). Құрғақ түрдегі трансформаторлар вакуумдық қысыммен (VPI) екі рет сіңдіріледі.

Сапаны бақылау тексерулері

1. Диэлектрлік сынау: ВЖ жағы үшін 28кВ/1мин; LV жағы үшін 3кВ/1мин.

2. Жылу режимі: 40°C қоршаған ортада 8 сағат бойы толық жүктеме; температураның көтерілуі 12 PT100 сенсорымен бақыланады.

3. IP сынағы: 8 сағат бойы шаң камерасы, содан кейін су ағыны сынағы (12,5 мм саптама 100 литр/мин).

4. Функционалды блоктау сынағы: әрбір қосқышта 50 ашу-жабу циклі.

Теңшеу опциялары

1. Түсі: RAL 7035 (ашық сұр) стандарты; сұрау бойынша кез келген RAL коды (+15 күн жеткізу уақыты).

2. Кабель кірісі: Төменгі (ірге арқылы) немесе бүйірлік (безді пластиналар).

3. Смарт мүмкіндіктер: IoT қосылған қашықтан бақылау (ағым, кернеу, температура, есік күйі) 4G/WiFi арқылы.

Қаптама, жөнелту, кепілдік

Қаптама және жөнелту

Әрбір құрастырылған ықшам еуропалық қосалқы станция төрт кіріктірілген көтеру құлақшалары арқылы көтеріледі (2 × жалпы салмаққа дейін сыналған). Қаптама процедурасы:

● Интерьер: транзиттік ылғалды сіңіру үшін әр бөлімнің ішіне орналастырылған кремний гелі кептіргіш пакеттері (2 кг).

● Кабельдік кірістер: пластик қақпақтармен және өздігінен вулканизациялық таспамен тығыздалған.

● Сыртқы: VCI (бу коррозиясының тежегіші) пленкасымен созылған, содан кейін ауыр су өткізбейтін брезентпен жабылған.

● Қорап: болат тасымалдау сырғасына бұрандамен бекітілген (жүк көтергіш қалталары үшін биіктігі 1200 мм). Бұрыштық қорғауыштар мен баулар.

Жеткізу уақыты: стандартты 630кВА қондырғы үшін 25 жұмыс күні; Арнайы тапсырыстар үшін 35 күн (смарт есептеуді қоса).

Кепілдік және сатудан кейінгі

Кепілдік мерзімі: пайдалануға берілген күннен бастап 12 ай немесе жөнелтілген күннен бастап 14 ай (қайсысы бірінші келеді).

Қамту: материалдардағы немесе өңдеудегі барлық өндірістік ақаулар. Найзағайдан, су тасқынынан, затбелгіден тыс шамадан тыс жүктемеден немесе рұқсат етілмеген өзгертулерден болатын зақымдарды қамтымайды.
