Құрғақ түрдегі трансформатор майдың ағу қаупін қалай жояды?

Сингапурдағы аурухананың жертөлесінде трансформатор бөлмесі негізгі электр тарату құрылғысына жақын орналасқан. Бөлме таза, құрғақ және ешқандай иіссіз. Стандартты түтін детекторларынан басқа оқшаулағыш бермалар, мұнай-су сепараторлары және өрт сөндіру жүйелері жоқ. Бұл реттеуші қадағалау емес; бұл құрғақ түрдегі трансформаторды пайдалану арқылы мүмкін болатын әдейі жасалған дизайн таңдауы. Кәдімгі маймен толтырылған трансформаторда сол бөлмеде ағып кетулер болуы үшін төселген еден, майдың өрт қаупін азайту үшін өртке қарсы қоршау және жылу мен түтіндерді басқаруға арналған желдету жүйесі қажет болады. Құрғақ түрдегі трансформатор майдың өзін жою арқылы осы талаптардың барлығын жояды. Бұл жай ғана ыңғайлылық емес; бұл электр қауіпсіздігін қалай құрудағы түбегейлі өзгеріс.

Қалай деген сұрақ аҚұрғақ түрдегі трансформатормұнайдың ағып кету қаупін жояды, бұл мұнайды не алмастыратыны туралы мәселе. Маймен толтырылған трансформаторда май екі маңызды функцияны орындайды: ол орамдарды оқшаулайды және оларды салқындатады. Егер май ағып кетсе, екі функция да бұзылып, қызып кетуге, оқшаулаудың бұзылуына және ықтимал апатты сәтсіздікке әкеледі. Құрғақ түрдегі трансформатор қатты материалдар мен ауа арқылы бірдей оқшаулау және салқындату функцияларына қол жеткізеді. Орамдар қатты оқшаулау жүйесінде, әдетте құйылған эпоксидті шайырдан немесе вакуумды қысыммен сіңдірілген (VPI) материалдармен қапталған. Салқындату табиғи ауа айналымы немесе ауаны мәжбүрлі салқындату арқылы жүзеге асырылады. Ағып кететін сұйықтық болмағандықтан, майдың ағып кету қаупі азаймайды; ол толығымен жойылады. Бұл мақала Құрғақ типті трансформаторды майдың ағып кету қаупі қабылданбайтын қолданбалар үшін ең жақсы таңдау жасайтын инженерлік, материалдар және дизайн мүмкіндіктерін зерттейді.

Мазмұны

• 1. Майдың ағуының анатомиясы: май толтырылған трансформаторлар қай жерде істен шығады?
• 2. Шойын шайырлы оқшаулау: майды алмастыратын қатты тосқауыл
• 3. VPI технологиясы: орама оқшаулағышқа айналғанда
• 4. Сұйықтықсыз салқындату: ауаның мұнайдың жұмысы қандай
• 5. Құрғақ түрдегі трансформаторларға арналған қауіпсіздік және экологиялық жағдай
• 6. Жиі қойылатын сұрақтар (ЖҚС)
• 7. Қорытынды

1. Майдың ағуының анатомиясы: май толтырылған трансформаторлар қай жерде істен шығады?

Құрғақ түрдегі трансформатордың неліктен жоғары екенін түсіну үшін кәдімгі трансформаторларда майдың ағып кетуіне әкелетін нақты ақаулық нүктелерін түсіну пайдалы. Маймен толтырылған трансформатор - бұл болат резервуардың, өзекшенің, орамалардың, оқшаулағыштардың, төлкелердің, тығыздағыштардың және клапандардың күрделі жиынтығы. Бұл құрамдастардың әрқайсысы ықтимал ағып кету жолын білдіреді. Трансформатордың қызмет ету мерзімі ішінде май термиялық циклге ұшырайды, бұл резервуар мен компоненттердің кеңеюіне және жиырылуына әкеледі. Бұл циклдік қозғалыс тығыздағыштардың қысылуына және босаңсуына әкелуі мүмкін, сайып келгенде олардың тығыздағыш күшін жоғалтады. Мұнайдың өзі ыдырауы мүмкін, тығыздағыштар мен резервуарға әсер ететін қышқылдар мен шламдар түзеді. Дәнекерлеу тігістерінде шаршау жарықтары пайда болуы мүмкін. Клапандар мен төлкелер босатылуы мүмкін. Ал резервуардың өзі, әсіресе ылғалды немесе коррозиялық ортада коррозияға ұшырауы мүмкін. Төмендегі кестеде май толтырылған трансформатордағы ең көп таралған май ағу нүктелері келтірілген.

Майдың ағуының салдары оқшаулағыш және салқындатқыш сұйықтықтың жоғалуымен шектелмейді. Майдың ағуы еденде сырғып кету қаупін тудырады, егер ол қоршаған ортаға жетсе, топырақ пен жер асты суларын ластайды, ал май тұтану көзімен жанасқанда өрт қаупін арттырады. Ішкі қондырғыларда май буының жиналуы қызметкерлердің денсаулығына қауіп төндіруі мүмкін. Мұнай төгілген жерді тазалау, ластанған топырақты жою және трансформаторды жөндеу құны айтарлықтай болуы мүмкін. Кейбір юрисдикцияларда мұнайдың ағуы үшін реттеуші айыппұлдар ауыр болуы мүмкін. Сондықтан көптеген мекеме басшылары мен инженерлері бұл тәуекелдерді толығымен жоятын Құрғақ типті трансформаторға жүгінеді.

СағатLugao Power Co., Ltd., біз трансформаторларды жиырма жылдан астам уақыт бойы шығардық және мұнайдың ағып кетуіне байланысты шығындар мен тәуекелдерді өз көзімізбен көрдік. Біздің зауыт май толтырылған және құрғақ түрдегі трансформаторларды шығарады және біз тұтынушыларымызға олардың нақты қолдануы үшін дұрыс технологияны таңдауға көмектесуге дайынбыз. Ішкі қондырғылар, сезімтал орталар және өрт қауіпсіздігі ең маңызды орындар үшін Құрғақ типті трансформатор көбінесе ең жақсы таңдау болып табылады.

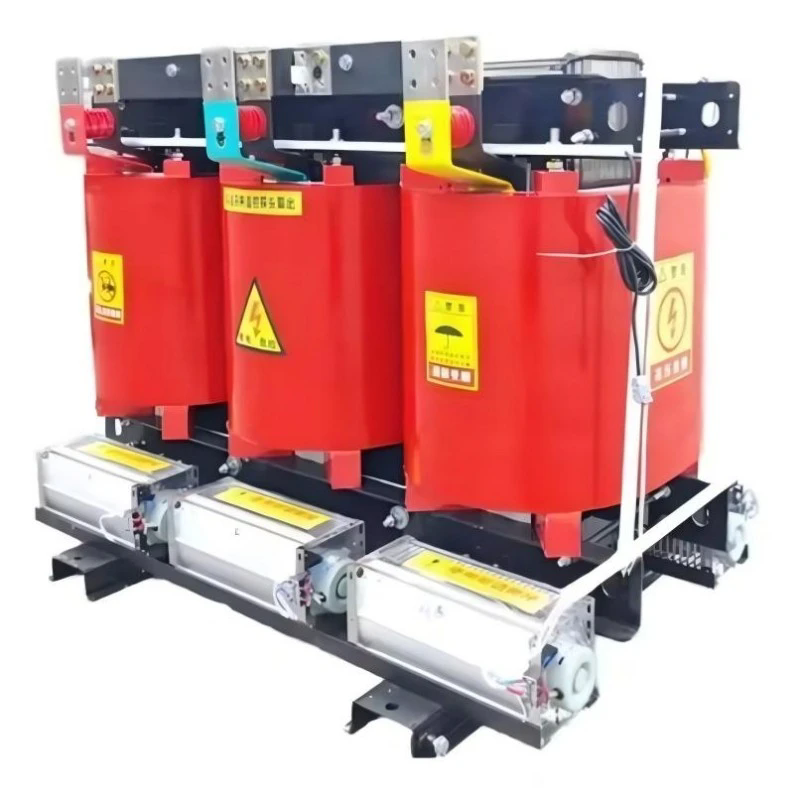

2. Шойын шайырлы оқшаулау: майды алмастыратын қатты тосқауыл

Құрғақ түрдегі трансформатордың ең көп таралған түрі құйылған шайырлы оқшаулауды пайдаланады. Бұл дизайнда жоғары вольтты және төмен вольтты орамдар қатты, құйылған эпоксидті шайырмен қапталған. Шайыр кремнийлі ұн сияқты толтырғышпен араласады және орамның айналасында қалыпқа құйылады. Содан кейін шайыр қатып, орамды толығымен жауып тұратын қатты, қатты қабықшаны құрайды. Бұл қабық орамның электрлік оқшаулауын да, механикалық қорғанысын да қамтамасыз етеді. Оқшаулағыш қатты болғандықтан, ағып кететін сұйықтық жоқ. Құйылған шайырлы оқшаулау жүйесі ылғалға, шаңға және коррозиялық химиялық заттарға өте төзімді, бұл оны қатал орталарға жарамды етеді.

Құйылған шайырлы оқшаулау жүйесі тек мұнайды алмастыру емес; бұл көп жағынан жоғары оқшаулау жүйесі. Эпоксидті шайырдың жоғары диэлектрлік беріктігі бар, яғни ол бұзылмай жоғары кернеулерге төтеп бере алады. Ол сондай-ақ жоғары жылу өткізгіштікке ие, бұл жылуды кейбір жағдайларда майға қарағанда орамнан тиімдірек өткізуге мүмкіндік береді. Шайыр да өздігінен сөнеді, яғни ол өртке шыдамайды. Бұл тұтанғыш мұнайға қарағанда қауіпсіздіктің маңызды артықшылығы болып табылады. Төмендегі кестеде құйылған шайырлы оқшаулаудың негізгі қасиеттерін майлы оқшаулаумен салыстырады.

Біздің зауытта эпоксидті шайыр қалыпты толтырып, орамды ешқандай бос орындарсыз немесе ауа қалталарысыз қаптауын қамтамасыз ету үшін вакуумды құю процесін қолданамыз. Бос орындар ішінара разрядтарды тудыруы мүмкін, бұл уақыт өте келе оқшаулаудың бұзылуына әкелуі мүмкін. Біздің вакуумды құю процесі шайырдың тығыз және біртекті болуын қамтамасыз етеді, бұл оқшаулаудың ең жоғары деңгейін қамтамасыз етеді. Біз сонымен қатар шайырдың толық механикалық және электрлік қасиеттеріне қол жеткізу үшін бақыланатын емдеу процесін қолданамыз. Нәтиже – майсыз және майдың ағып кетуіне байланысты қауіптерден толықтай Құрғақ типті трансформатор.

3. VPI технологиясы: орама оқшаулағышқа айналғанда

Құйылған шайыр құрғақ түрдегі трансформатордың ең көп таралған түрі болса да, үлкенірек трансформаторлар үшін қолданылатын басқа технология бар: вакуумдық қысымды сіңдіру (VPI). VPI трансформаторында орам шайырдың қатты блогында қапталмаған. Оның орнына орам вакуумда және қысымда шайырлы лакпен сіңдірілген. Лак оқшаулағыш қағазға және өткізгіштер арасындағы бос орындарға еніп, оларды шайырмен толтырады. Сіңдіру процесінен кейін орам қатайтылады, ал шайыр қатып қалады, бүкіл орамды тұтас, біртұтас құрылымға біріктіреді. Содан кейін бұл құрылым ылғал мен ластанудан қосымша қорғауды қамтамасыз ету үшін силикон жабыны сияқты қорғаныс қабатымен жабылады.

VPI процесі өте берік орамды жасайды. Шайыр өткізгіштерді бір-бірімен байланыстырып, оқшаулауды тоздыруы мүмкін қозғалыс пен дірілді болдырмайды. Сондай-ақ, шайыр орамды ылғал мен ластаушы заттардан қорғайды. Құйылған шайыр сияқты, VPI трансформаторлары толығымен майсыз, майдың ағып кету қаупін жояды. VPI трансформаторлары көбінесе құйылған шайырлы трансформатордың қатты блогы тым ауыр немесе тым қымбат болатын үлкен қуат көрсеткіштері үшін пайдаланылады. Төмендегі кесте құйылған шайыр мен VPI трансформаторларының негізгі сипаттамаларын салыстырады.

Лугаода біз құйылған шайырды да, VPI құрғақ түрдегі трансформаторларды да шығарамыз. Біздің зауыт заманауи вакуумды құю және VPI жабдығымен жабдықталған және біздің инженерлер әр қолданба үшін дұрыс технологияны таңдауда үлкен тәжірибеге ие. Жабық тарату тақтасына арналған шағын, жеңіл трансформаторға немесе өнеркәсіптік нысанға арналған үлкен, жоғары вольтты трансформаторға қойылатын талап болсын, біз майдың ағып кету қаупін болдырмайтын Құрғақ типті трансформатор шешімін ұсына аламыз.

4. Сұйықтықсыз салқындату: ауаның мұнайдың жұмысы қандай

Трансформатордағы майдың функцияларының бірі орамдарды салқындату болып табылады. Мұнай орамалардан жылуды өткізеді және оны резервуардың бетіне береді, онда ол қоршаған ауаға таралады. Құрғақ түрдегі трансформаторда салқындату функциясы ауа арқылы орындалады. Орамдар ауа айналымына және жылуды алып кетуге мүмкіндік беретін ауа арналары мен салқындату арналарымен жасалған. Кішкентай трансформаторларда қажетті салқындату үшін табиғи конвекция жеткілікті. Үлкен трансформаторларда желдеткіштер салқындату арналары арқылы ауаны итермелеу үшін пайдаланылады, салқындату қабілетін арттырады. Төмендегі кестеде маймен толтырылған және құрғақ түрдегі трансформаторларда қолданылатын салқындату әдістері салыстырылады.

Біздің зауытта біз оңтайландырылған ауа салқындату жүйесі бар құрғақ типті трансформаторларды жобалаймыз. Орамдар біркелкі салқындату арналарын жасайтын дәлдікпен оралған өткізгіштер мен оқшаулағыш материалдардан жасалған. Үлкен қондырғыларда орамдардың барлық жүктеме жағдайында тиімді салқындатылуын қамтамасыз ету үшін жоғары тиімді желдеткіштерді қолданамыз. Біз сондай-ақ орама температурасын бақылау және желдеткіштерді басқару үшін температура сенсорлары мен басқару жүйелерін қолданамыз. Бұл трансформатордың оңтайлы температурада жұмыс істеуін қамтамасыз етеді, оның тиімділігі мен қызмет ету мерзімін арттырады. Салқындату жүйесінде майдың болмауы ағып кету қаупін және майды сақтау және кәдеге жарату қажеттілігін жояды, бұл Құрғақ түрдегі трансформаторды қоршаған ортаға зиянсыз және техникалық қызмет көрсетуді аз қажет ететін шешім етеді.

5. Құрғақ түрдегі трансформаторларға арналған қауіпсіздік және экологиялық жағдай

Майдың ағып кетуін жою Құрғақ түрдегі трансформатордың жалғыз артықшылығы емес. Мұнайдың болмауы сонымен қатар өрт қаупін, мұнайды оқшаулау қажеттілігін және мұнайдың төгілуіне байланысты экологиялық қауіптерді жояды. Бұл қауіпсіздік пен қоршаған ортаны қорғау артықшылықтары мекеме менеджерлері, сақтандырушылар және реттеушілер үшін маңыздырақ. Көптеген юрисдикцияларда құрғақ түрдегі трансформаторларды пайдалану жабық қондырғылар үшін және ауруханалар, мектептер және сауда орталықтары сияқты жұртшылық болуы мүмкін орындар үшін міндетті болып табылады. Төмендегі кесте маймен толтырылған трансформаторлармен салыстырғанда Құрғақ түрдегі трансформаторлардың қауіпсіздік және қоршаған ортаны қорғау артықшылықтарын қорытындылайды.

Lugao компаниясында біз тұтынушыларымызға қауіпсіз, сенімді және экологиялық таза трансформаторлық шешімдерді ұсынуға міндеттенеміз. Құрғақ түрдегі трансформаторларымыз ең қатаң қауіпсіздік және қоршаған орта стандарттарына сай жасалған. Біз құйылған шайыр мен VPI трансформаторларымызда тек жоғары сапалы, өздігінен сөнетін материалдарды пайдаланамыз. Біздің зауыт ISO 9001 және ISO 14001 сертификатталған, ал өнімдеріміз IEC 60076 және басқа да халықаралық стандарттарға сай сыналған. Жаңа нысан салып жатырсыз ба немесе барын жаңартып жатырсыз ба, біз сізге қолданбаңыз үшін дұрыс Құрғақ түрдегі трансформаторды таңдауға көмектесеміз.

6. Жиі қойылатын сұрақтар (ЖҚС)

1-сұрақ: Құрғақ түрдегі трансформаторлар толығымен майсыз ба?

Жауап: Иә, құрғақ түрдегі трансформаторлар толығымен майсыз. Олар құйылған эпоксидті шайыр немесе шайырмен сіңдірілген қағаз сияқты қатты оқшаулағыш материалдарды және салқындату үшін ауаны пайдаланады. Трансформаторда сұйық диэлектрик немесе салқындатқыш жоқ. Бұл құрғақ түрдегі трансформатордың айқындаушы сипаттамасы және оның майдың ағып кету қаупін жоюының себебі.

2-сұрақ: Құрғақ түрдегі трансформаторлардың негізгі қолданбалары қандай?

Жауап: Құрғақ түрдегі трансформаторлар әдетте өрт қауіпсіздігі және қоршаған ортаны қорғау маңызды болып табылатын қосымшаларда қолданылады. Жалпы қолданбаларға ауруханалардағы, мектептердегі, сауда орталықтарыдағы және кеңсе ғимараттарындағы ішкі қондырғылар жатады. Олар сондай-ақ мұнайдың ағуы немесе өрт қаупі жол берілмейтін жерасты шахталарында, туннельдерде және теңіз платформаларында қолданылады. Олар сондай-ақ жел және күн фермалары сияқты жаңартылатын энергияны қолдану үшін қолайлы.

3-сұрақ: Құрғақ түрдегі трансформаторлар май толтырылған трансформаторлармен тиімділік бойынша қалай салыстырылады?

Жауап: Құрғақ түрдегі трансформаторлар, әдетте, бірдей қуаттағы маймен толтырылған трансформаторларға қарағанда тиімділігі азырақ. Себебі, ауа мұнайға қарағанда тиімді емес салқындату ортасы. Дегенмен, айырмашылық аз, және оңтайландырылған салқындату жүйесі бар заманауи құрғақ типтегі трансформаторлар маймен толтырылған трансформаторларға өте жақын тиімділікке қол жеткізе алады. Көптеген қолданбалар үшін құрғақ түрдегі трансформаторлардың қауіпсіздігі мен қоршаған ортаға тигізетін пайдасы шамалы тиімділік айырмашылығынан асып түседі.

4-сұрақ: Құрғақ түрдегі трансформаторларға қандай техникалық қызмет көрсету қажет?

Жауап: Құрғақ түрдегі трансформаторлар маймен толтырылған трансформаторларға қарағанда аз техникалық қызмет көрсетуді қажет етеді. Тексеруге, сүзуге немесе ауыстыруға арналған май жоқ. Негізгі техникалық қызмет көрсету міндеттері ауа ағынын дұрыс қамтамасыз ету үшін ауа арналары мен салқындатқыш желдеткіштерді тазалау және орамдарда шаң жиналуын мерзімді түрде тексеру болып табылады. Кейбір орталарда орамдарды вакууммен немесе құрғақ шүберекпен тазалау қажет болуы мүмкін. Күту аралығы қоршаған ортаға байланысты әдетте жылдық немесе екіжылдық болып табылады.

5-сұрақ: Құрғақ түрдегі трансформаторлар май толтырылған трансформаторларға қарағанда қымбатырақ па?

Жауап: Құрғақ типтегі трансформаторлардың бастапқы сатып алу құны бірдей қуаттағы май толтырылған трансформаторларға қарағанда жоғары болады. Дегенмен, мұнайды оқшаулау, өртті сөндіру, техникалық қызмет көрсету және қоршаған ортаны сақтау шығындары ескерілгенде, иеленудің жалпы құны төмен болуы мүмкін. Ішкі қондырғылар үшін құрылыс шығындарын үнемдеу (қабатты едендер немесе өртке қарсы бөлмелер қажет емес) сатып алудың жоғары бағасын өтей алады. Біздің зауыт нақты қолданбаңыз үшін егжей-тегжейлі шығындарды салыстыра алады.

7. Қорытынды

Құрғақ түрдегі трансформатор майдың өзін жою арқылы майдың ағу қаупін жояды. Құйылған эпоксидті шайыр немесе VPI сіңдіру және ауаны салқындату сияқты қатты оқшаулау жүйелерін пайдалану арқылы құрғақ типтегі трансформатор кәдімгі маймен толтырылған трансформаторлармен мүмкін емес қауіпсіздік пен қоршаған ортаны қорғау деңгейін қамтамасыз етеді. Артықшылықтары анық: май ағып кетпейді, өрт қаупі жоқ, оқшаулау талаптары жоқ және минималды техникалық қызмет көрсету. Қауіпсіздік, сенімділік және қоршаған ортаға жауапкершілік маңызды болып табылатын қолданбалар үшін Құрғақ түрдегі трансформатор ең жақсы таңдау болып табылады.

Lugao Power Co., Ltd. компаниясында біз он жылдан астам құрғақ түрдегі трансформаторларды жобалап, жасап келеміз. Біздің зауыт сапа мен өнімділіктің ең жоғары стандарттарына сәйкес келетін трансформаторларды шығару үшін озық вакуумды құю және VPI технологиясын пайдаланады. Біз құрғақ түрдегі трансформаторлардың толық спектрін ұсынамыз, шағын тарату қондырғыларынан үлкен қуатты трансформаторларға дейін. Қолданбаңыз үшін дұрыс трансформаторды таңдауға көмектесу үшін біздің техникалық командамыз дайын. Мұнай ағып кету қаупі, өрт қауіпсіздігі немесе қоршаған ортаны қорғау ережелері сізді алаңдататын болса да, біз сіздің қажеттіліктеріңізге сай шешім ұсына аламыз.

Lugao Power Co.,Ltd компаниясына хабарласыңыз. бүгінҚұрғақ типті трансформатор өнімдері туралы және олар сіздің мекемеңіздегі май ағып кету қаупін қалай жоюға болатыны туралы көбірек білу үшін.
