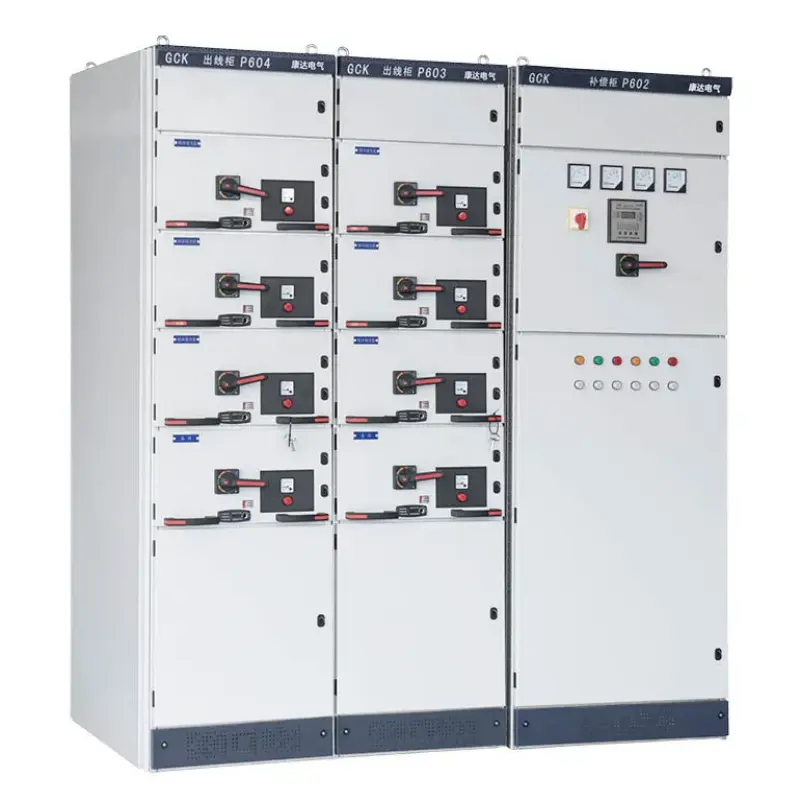

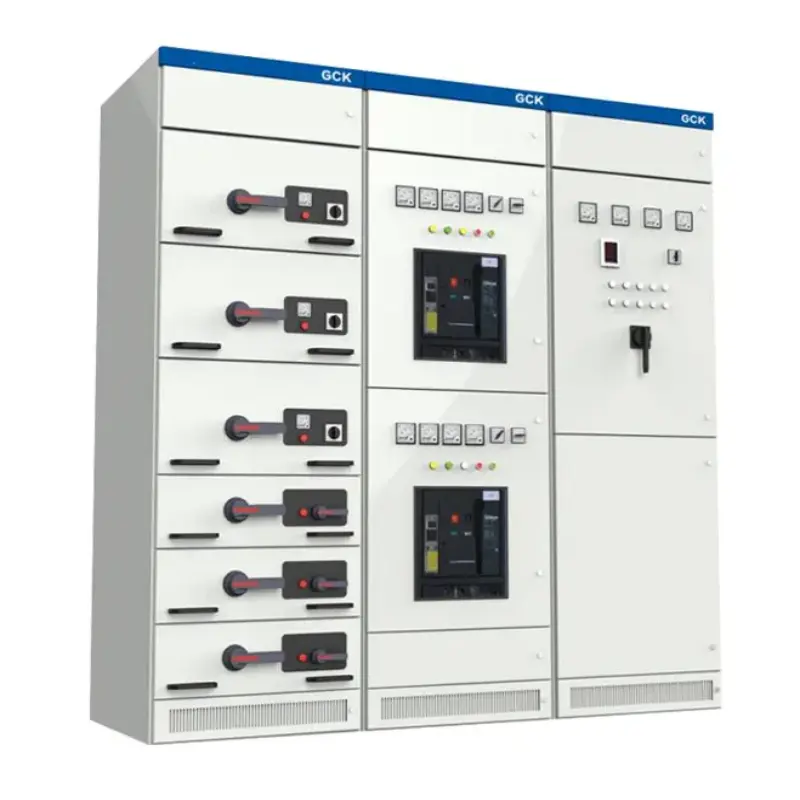

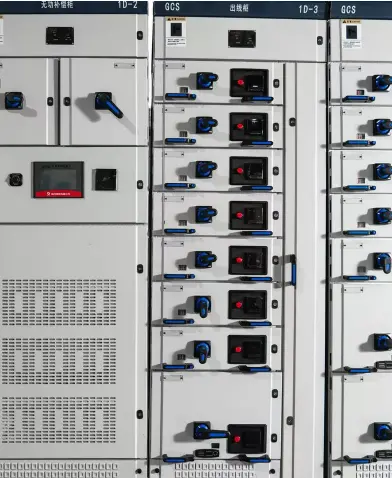

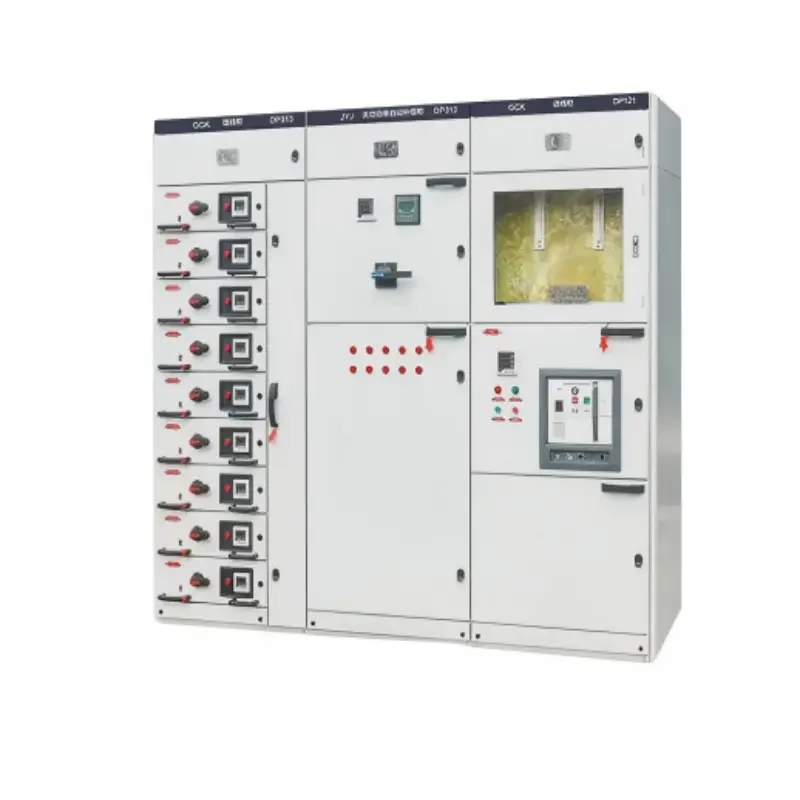

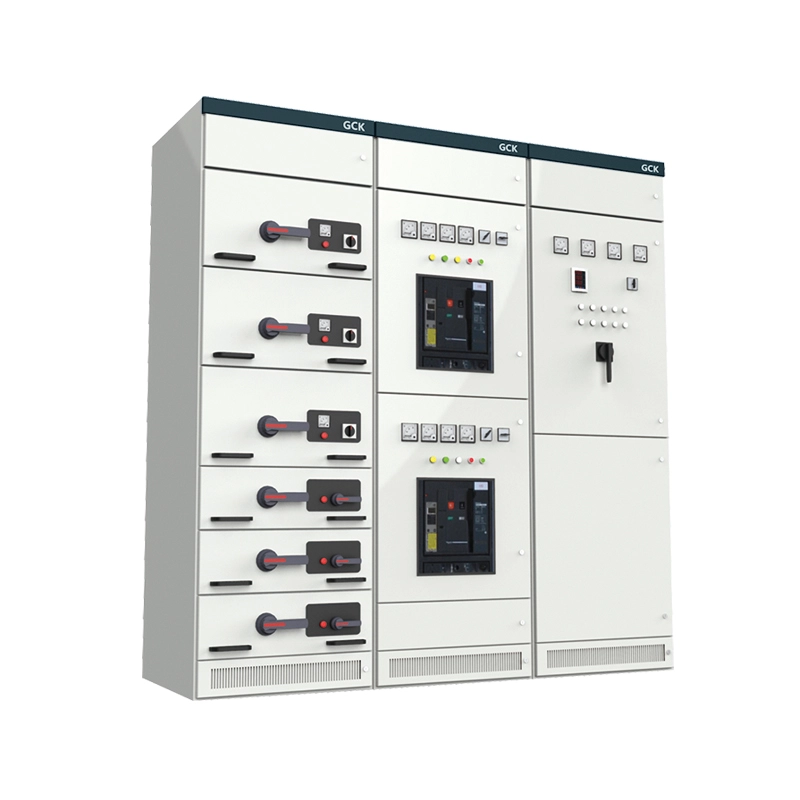

GCK C-профильді жинақтау экономикалық қосқыш шкафы

GCK C-профильді жинағы Экономикалық қосқыш шкафы атөмен вольтты (690В дейін) жабық тарату құрылғыларыболтты С-профильді болат жақтауды қолдану. C-профильдері - бұл дәнекерлеусіз немесе арнайы құралдарсыз құрастыруға мүмкіндік беретін 25 мм модульдік саңылау торы бар, суықтай илектелген, алдын ала тесілген мырышталған болаттан жасалған арналар.

Бұл өнім не істейді?

● Қуатты бөлу – қуатты негізгі кіріс көзінен фидерлерге, қозғалтқыштарға, жарықтандыру панельдеріне және басқа жүктемелерге қауіпсіз жеткізеді.

● Тартпаның функционалдығы – негізгі шина жұмыс істеп тұрған кезде ауыстырылуы мүмкін тартылатын тартпаларды (сөндіргіштер, контакторлар, жұмсақ стартер) орналастырады, бұл тоқтау уақытын азайтады.

● Орнында қайта конфигурациялау – Шеткі тақталарды бұрап алу, жаңа текшелерге болттау және қарапайым жинақтармен шиналарды ұзарту арқылы бөлімдерді оңай қосыңыз немесе жылжытыңыз.

● Қорғау және оқшаулау – механикалық блоктауларды, жапқыштарды және конфигурацияланатын бөлу түрін (2b, 3b немесе 4b пішіні) қамтамасыз етеді.

Теңшеу опциялары

Негізінде, бұл шкаф заманауи тартымды ұсынадыкоммутациялық құрылғыфункционалдылық — қауіпсіз техникалық қызмет көрсету, жоғары тығыздық және модульдік — бастапқы деңгейдегі бағамен. Бұл шағын және орта өнеркәсіптік кәсіпорындарға, коммерциялық ғимараттарға, инфрақұрылымдық жобаларға және сапаны бұзуға болмайтын бюджеттік жаңартуларға өте ыңғайлы.

Өнім параметрлері (спецификация)

Төменде GCK C-профиль жинағының Экономикалық қосқыш шкафының негізгі техникалық сипаттамалары берілген. Мәндер стандартты конфигурацияларға негізделген және жобаның арнайы талаптары үшін теңшелуі мүмкін.

Өнім мүмкіндіктері мен қолданбалары (сұрақ-жауап пішімі)

GCK C-профильді жинағы үнемді қосқыш шкафы үнемділіктің, икемділіктің және дәлелденген өнімділіктің бірегей үйлесімімен ерекшеленеді. Төменде біз тұтынушылардың оның мүмкіндіктері мен қолайлы қолданбалары туралы жиі қоятын сұрақтарына жауап береміз.

1-сұрақ: C-профильді конструкция дәнекерленген тарату құрылғыларына қарағанда үнемді етеді?

A: Үш себеп: (1) Болтпен біріктірілген жақтау қымбат дәнекерлеу құрылғыларын болдырмайды. (2) Алдын ала тесілген 25 мм тор реттелетін бұрғылауды жояды. (3) Зақымдалған профильдерді бүкіл жақтауды емес, жеке ауыстыруға болады. GCK C-профиль жинағы үнемді ауыстырып-қосқыш шкафын сатып алғанда, сіз шамадан тыс инженерлік емес, құндылық үшін төлейсіз.

2-сұрақ: Бұрандалы құрылым өнеркәсіптік орта үшін жеткілікті берік пе?

A: Иә. Дұрыс бұралған (M8:18Nm, M10:35Nm), ол IEC 61439-2 талаптарына сәйкес келеді және тұрақты деформациясыз 50кА қысқа тұйықталу күштеріне төтеп береді. Төтенше діріл (мысалы, штамптау пресстері немесе кемелер) үшін біз дәнекерленгенMNS сериясы. Өнеркәсіптік/коммерциялық сайттардың 95%-ы үшін GCK C-профиль сәйкестен жоғары.

3-сұрақ: Мырышталған әрлеу ұнтақ жабынымен қалай салыстырылады?

A: Тескіштен кейін ыстық мырыштау барлық беттерді (кесілген жиектер мен тесіктерді қоса) біркелкі ≥65 мкм мырыш қабатымен жабады. Ылғалды ортада (мысалы, суды өңдеу, тоқыма фабрикалары) ұнтақ жабыннан асып түсетін ылғал оның артына түскенде чип кетпейді немесе коррозияға ұшырамайды. Түс қажет болса, мырышталған қабаттың үстіне ұнтақ жабыны қолданылуы мүмкін.

4-сұрақ: Ең жиі қолданылатын қолданба сценарийлері қандай?

Ж: Мыңдаған жаһандық қондырғыларға негізделген GCK C-профильді жинағы Экономикалық қосқыш шкафы жиі қолданылады:

Шағын және орта өнеркәсіптік кәсіпорындар: тамақ өңдеу, пластикалық қалыптау, металл өңдеу және тоқыма фабрикалары

Коммерциялық ғимараттар: сауда орталықтары, қонақ үйлер және кеңсе ғимараттары

Су және сарқынды суларды тазарту: сорғы станциялары, суару және тұзсыздандыру жүйелері

Қайта жаңғырту жобалары: ескі бекітілген қалқандарды заманауи ажыратқыш құрылғыларға ауыстыру

Уақытша электр қондырғылары: құрылыс алаңдары, тау-кен лагерлері және оқиға электр жүйелері

Өндіріс мәліметтері және бәсекелестік артықшылықтары

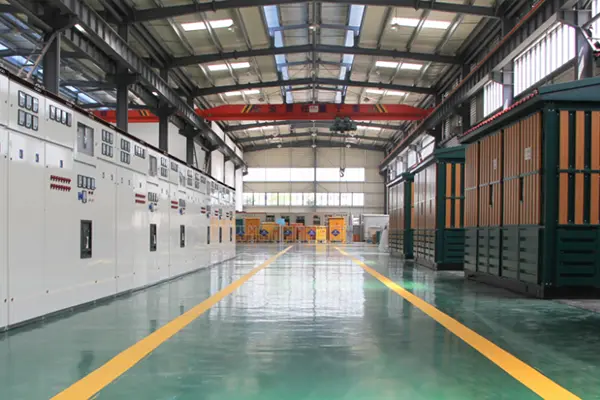

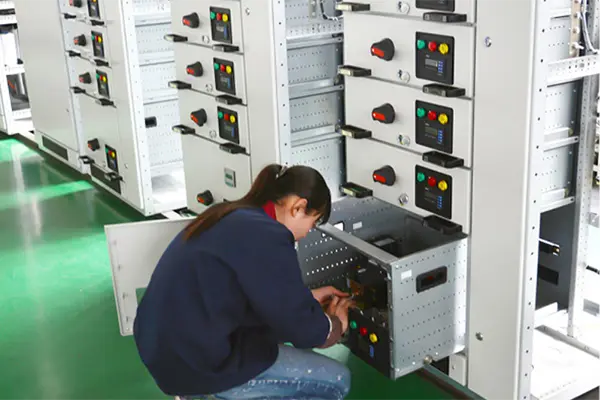

Өндіріс туралы мәліметтер – GCK C-профиль жинағын қалай жасаймыз Экономикалық қосқыш шкаф

Lugao Power Co., Ltd. компаниясында біз әр GCK C-профильді жинақтау үнемді қосқыш шкафын консистенциясы, беріктігі және құрастырудың қарапайымдылығымен шығарамыз.

1. C-профильді өндіру:Жапондық стандартты Q235B 2,0 мм болат катушка → CNC штамп 25 мм тор → суық пішінді C-пішінді (±0,3 мм дәлдік) → ұзындыққа кесу → ыстық мырышталған (≥65 мкм, ASTM A123).

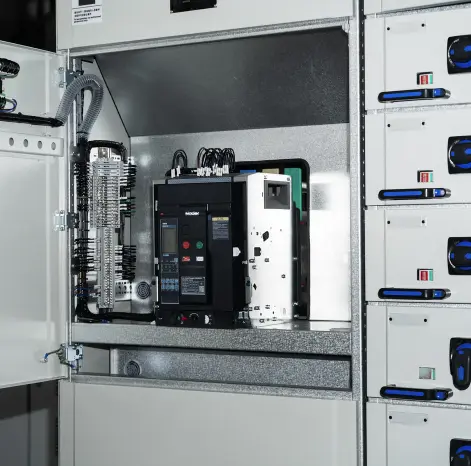

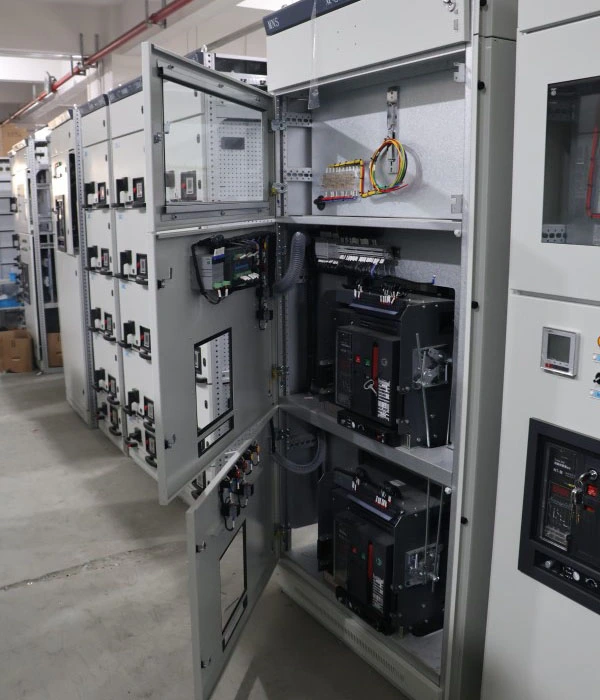

2. Тартпа бесігі:Орналастыру шұңқырлары мен нейлон роликтері бар 2,5 мм мырышталған болат. Адаптер тақтасы арқылы 8E/2 - 24E тартпаларын қабылдайды. Аспалы құлыппен үш позициялы механикалық блоктау (қосылған/сыналған/оқшауланған).

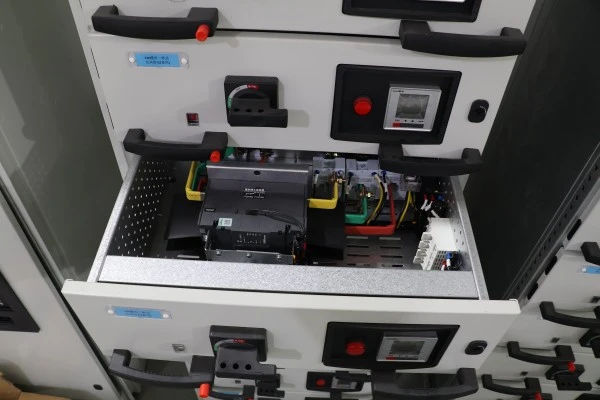

3. Тартпа бөлігі:1,5 мм болат алдыңғы панель, RAL 7035 ұнтақ жабыны, лазермен ойылған жапсырма. O/I индикаторы бар тұтқа. Негізгі контактілер: күміс жалатылған мыс (≥10μm), серіппелі қызғалдақ дизайны. Қосымша сымдар: нөмірленген феррулдары бар 2,5 мм² ПВХ мыс сым. Зауыт үздіксіздік, оқшаулау және механикалық жұмыс үшін сыналған.

4. Шина жүйесі:ETP мыс (98% IACS), күміс жалатылған қосылыстар 35–40Нм бұралумен. Шиналарға 500 мм сайын қолдау көрсетіледі (әдеттегі 800 мм-ден тығызырақ). Тік шиналар болтты мыс звенолар арқылы қосылады.

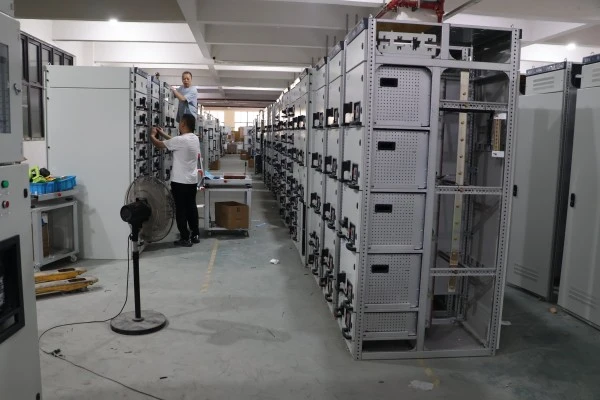

5. Құрастыру және сынау:Моментпен басқарылатын жинақ. Сыналған әрбір блок: диэлектрлік (2,5кВ/1мин), үздіксіздік, механикалық блоктау және 1,1x номиналды ток кезінде температураның жоғарылауы. Зауыттық сынақ есебі енгізілген.

Сатудан кейінгі қызмет көрсету – Бір жылдық кепілдік

Кепілдік мерзімі:Пайдалануға берілген күннен бастап 12 ай, бірақ жөнелтілген күннен бастап 18 айдан аспайды.

Нені қамтиды: Барлық өндірістік ақаулар, соның ішінде:

● Механикалық жүктеме кезінде C профилінің деформациясы

● Суырманың бұғаттауының дұрыс жұмыс істемеуі (қате кірістіру немесе шығаруды болдырмау)

● Кепілдік мерзімі ішінде 0,5 мм-ден асатын негізгі контактілі тозу

● Зауыттық құрастырудан туындаған қосымша сым қателері немесе бос ажыратулар

● Мырышталған жабынды пиллинг (сыртқы абразия болмаған жағдайда)

Не қамтымайды: Дұрыс орнатудан, рұқсат етілмеген өзгертуден, зауыттық белгілерден тыс жұмыстан, физикалық әсерден, тапсырыста көрсетілмеген химиялық әсерден коррозиядан немесе форс-мажорлық әсерден (найзағай, су тасқыны, өрт және т.б.) туындаған зақымдар.

Жауап беру міндеттемесі:

● Қашықтан техникалық қолдау көрсету:электрондық пошта, WhatsApp немесе бейне қоңырау арқылы 8 жұмыс сағаты ішінде.

● Қосалқы бөлшектерді жөнелту:кепілдік талаптары үшін 48 сағат ішінде (стандартты курьер).

Әрбір жөнелтілімде берілетін құжаттама:

1. Зауыттық сынақ есебі (диэлектрик, үздіксіздік, температураның жоғарылауы)

2. Құрастыру сызбасы және бір сызықты диаграмма

3. Әр тартпаның рейтингі мен функциясын көрсететін тартпа кестесі

4. Жұмыс орнында қайта жинауға арналған бұрау моментінің сипаттамасы парағы (KD тапсырыстары)

5. Пайдалану және техникалық қызмет көрсету жөніндегі нұсқаулық
