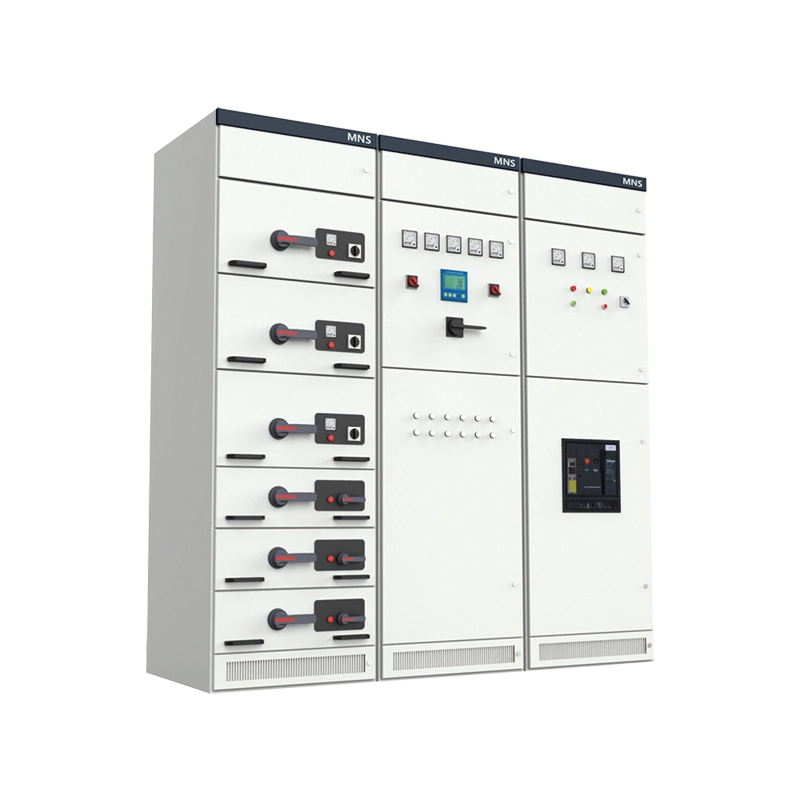

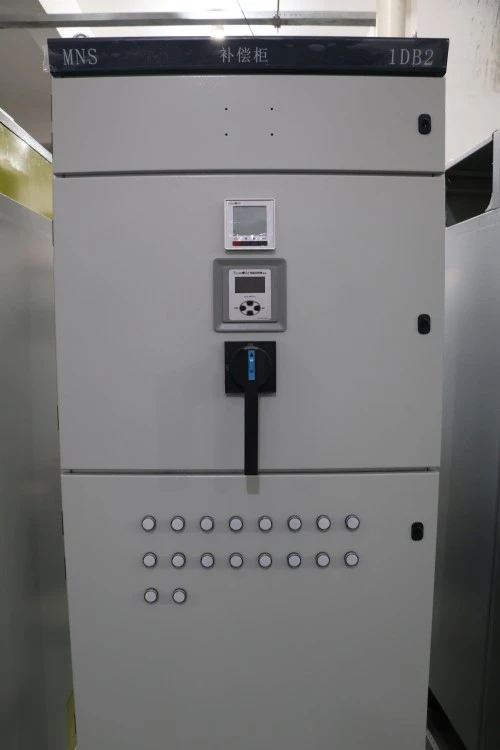

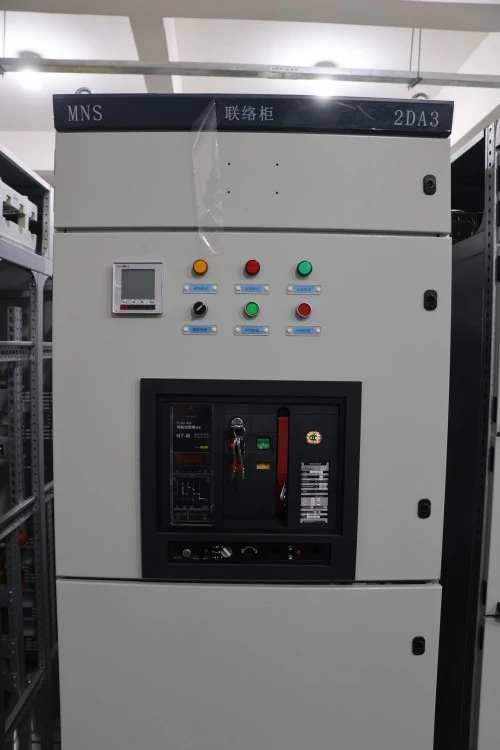

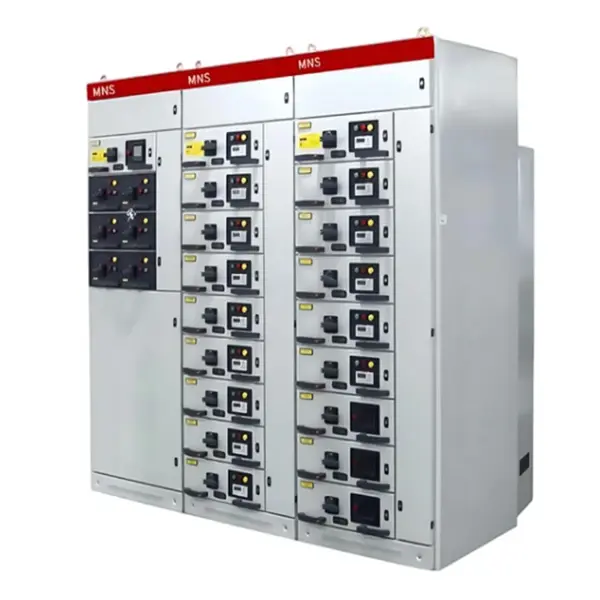

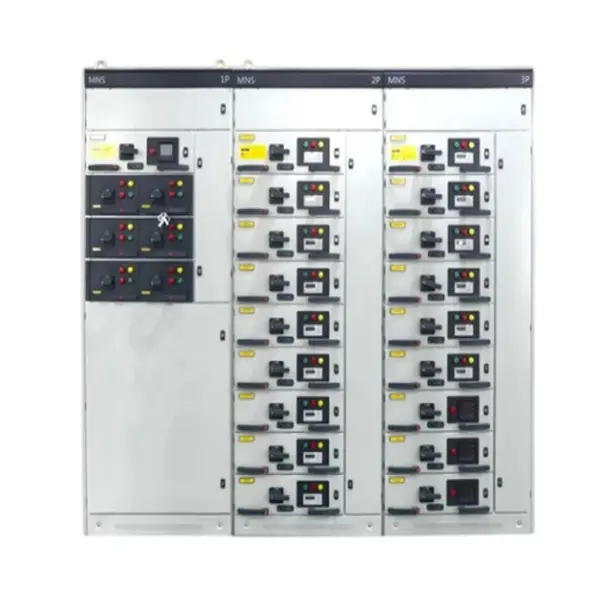

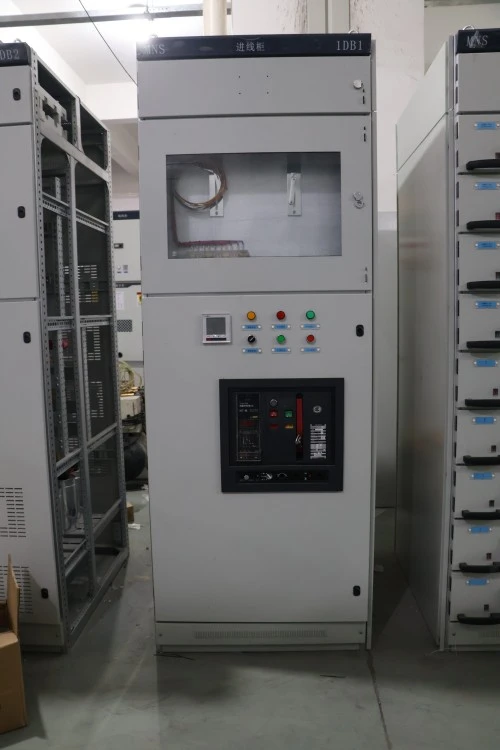

MNS модульизациясы шығарылатын түрдегі коммутатор шкафы

MNS модульизациясының тартылатын түріндегі коммутатор шкафы - aтөмен вольтты (690В дейін) жабық тарату құрылғыларықұрастыру MNS (модульдік желі жүйесі) құрылымына сәйкес жасалған. Әрбір функционалды блок – мотор стартері, фидер ажыратқышы немесе қуат беру модулі – бүкіл жүйені өшірмей-ақ салуға, шығаруға немесе ауыстыруға болатын жеке шығару кассетасында орналасқан. Шкаф үш негізгі функцияны орындайды: қуатты тарату (бірнеше қосалқы тізбектерді беру), қозғалтқышты басқару (қозғалтқыштарды іске қосу, тоқтату, қорғау) және жүйені қорғау (қысқа тұйықталу, шамадан тыс жүктеме және жерге тұйықталуды оқшаулау). Бір сөзбен айтқанда, бұл өнеркәсіптік және коммерциялық нысандар үшін қосылатын және ойнатылатын қуатты басқару орталығы.

Өнімнің артықшылықтары

Өнім ерекшеліктері

Жалпы шығарылатын шкафтардан айырмашылығы, MNS модульизациясының тартылатын түріндегі коммутатор шкафы келесі ерекше мүмкіндіктерді қамтиды:

Өнім параметрлері

Өнімді қолдану (сценарийлер)

MNS модульизациясының тартылатын түріндегі коммутатор шкафы кеңінен қолданылады:

● Өнеркәсіптік зауыттар: автомобиль құрастыру желілері, тамақ және сусындар өндірісі, химиялық партияларды өңдеу

● Коммерциялық кешендер: Сауда орталықтары, көпқабатты кеңсе ғимараттары, ауруханалар

● Инфрақұрылым: су тазарту қондырғылары, сорғы станциялары, әуежайдың багажды өңдеу жүйелері

● Деректер орталықтары: төмен вольтты негізгі тарату тақтасы (LVMDB) және қашықтағы қуат панелдері (RPP)

● Жаңғыртылатын энергия: күн фермасының инверторлары, жел турбинасының қосымша қуат көзі

● Теңіз және теңіз: кеме қуатын бөлу

Өндіріс мәліметтері

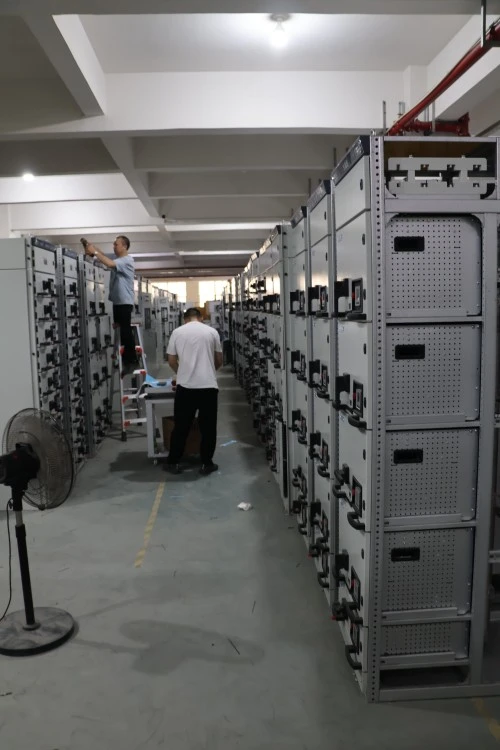

● Lugao Power Co., Ltd.әрбір MNS модульизациялық тартылатын түрдегі қосқыш шкафты дәлдікпен шығарады:

● Қоршау материалы: қалыңдығы 2,0 мм салқын илектелген болат, IP40 стандартымен толық дәнекерленген жақтау (IP54 қосымша). Ұнтақ жабынының қалыңдығы ≥80мкм, RAL 7035 ашық сұр.

● Шина жүйесі: қалайы жалатылған қосылыстары бар тікбұрышты мыс жолақтар (IACS өткізгіштігі 98%). Барлық шиналар термиялық шөгілетін гильзалар арқылы толығымен оқшауланған (қызыл, сары, көк, бейтарап үшін сұр).

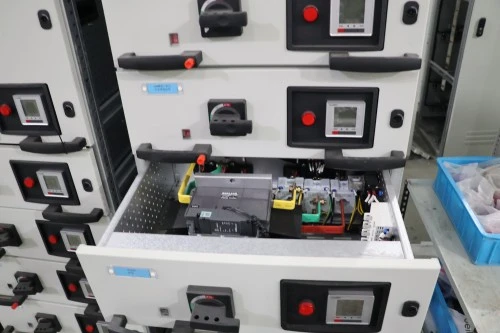

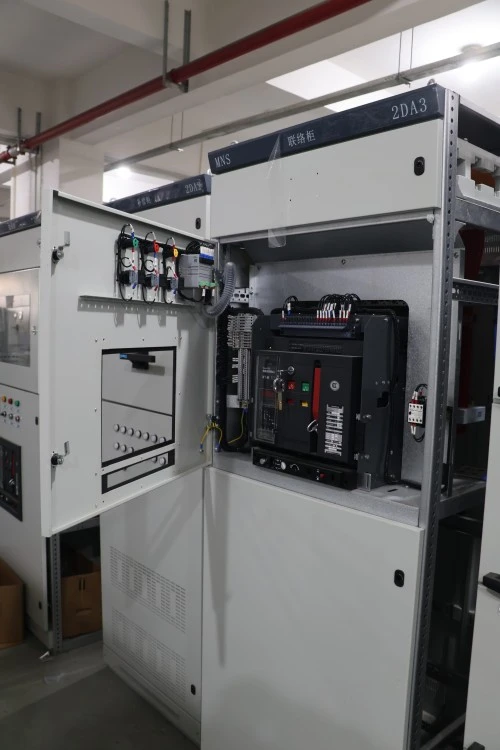

● Тартпа бесігі: өздігінен майланатын нейлон роликтері бар 2,5 мм мырышпен қапталған болаттан жасалған. Тартпаны енгізу/шығару күші 500 циклден кейін ≤150N.

● Бекітілген контактілер: күміс қорытпасынан жасалған ұшы, серіппелі конструкция. Өнімділікті төмендетпей 2000 кірістіру үшін бағаланған.

● Қосымша контактілер: 24 істікшелі штепсельдік розеткалы күміс жалатылған қосқыштар. 10 000 жұптасу цикліне арналған.

● Суырманың идентификациясы: әр тартпаның алдыңғы жағында лазермен ойылатын жапсырма ұстағышы. Сандық активтерді бақылау үшін қосымша QR коды.

● Зауыттық сынау: Әрбір функционалды құрылғы сымдарды толық тексеруден, диэлектрлік беріктік сынағынан (1 минутқа 2,5 кВ) және температураның көтерілу сынағынан (1,1x номиналды токта) өтеді. Сынақ есептері жөнелтуге қоса беріледі.

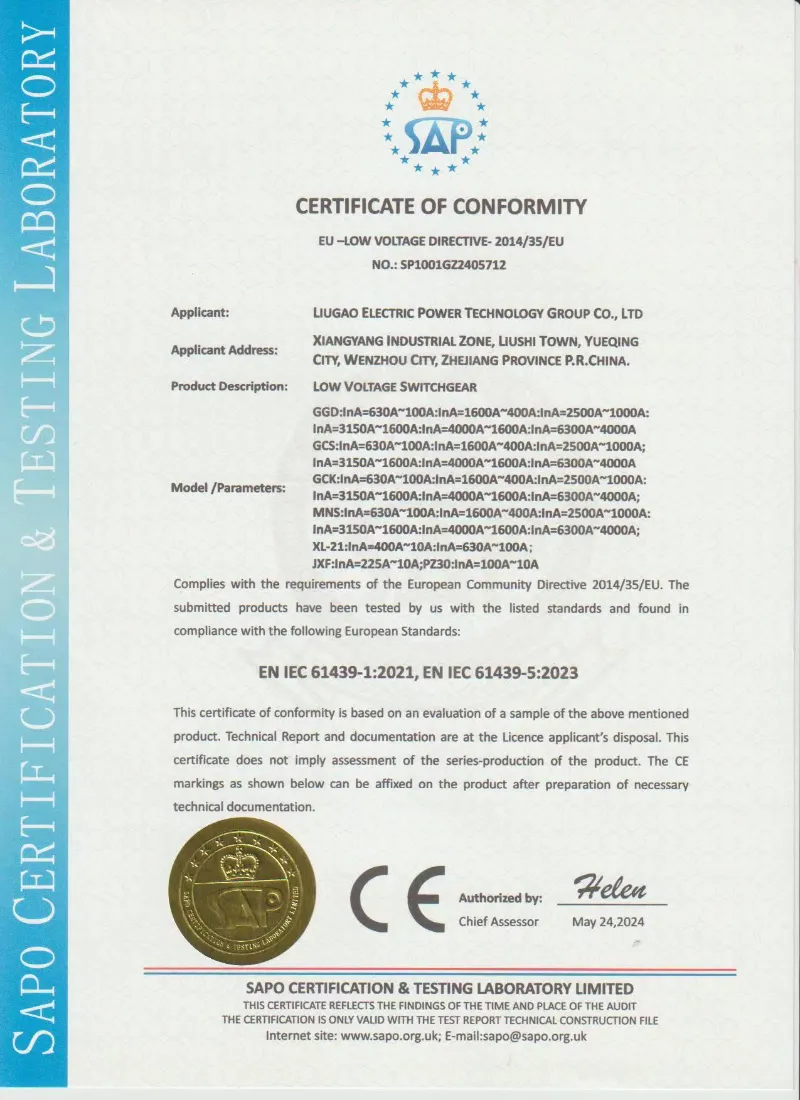

Сертификаттау және сапаны қамтамасыз ету

Lugao тарату құрылғыларын өндіру үшін ISO негізіндегі сапа менеджменті процедураларын сақтайды. Жобалық тапсырыстар үшін біз расталған техникалық келісімге сәйкес жөнелту алдында тексеру құжаттарын, әдеттегі сынақ есептерін және өнімнің фотосуреттерін ұсына аламыз.

• ISO 9001 сапа менеджменті жүйесі
• ISO 14001 қоршаған ортаны басқару жүйесі
• IEC 61439-1/2 негізіндегі дизайн және сынақ
• Жеткізу алдында әдеттегі сынақ есебі
• Зауыттық тексеру фотосуреттері сұраныс бойынша қол жетімді

Қаптама, жөнелту және сатудан кейінгі

Қаптама және жөнелту

● Жеке жәшік орамасы: схемасы мен рейтингі көрсетілген гофрленген қораптың ішіндегі антистатикалық көпіршікті орама.

● Шкафтың негізгі қаптамасы: созылатын пленка + VCI қағазы + фанер экспорттық жәшігі (қалыңдығы 15 мм). Барлық жәшік негіздері жүк көтергіш қалталарымен жабдықталған.

● Жеткізу мерзімі: FOB Ningbo, CIF негізгі порттары немесе EXW.

● Жеткізу уақыты: стандартты конфигурациялар үшін 20 жұмыс күні.

Сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі: пайдалануға берілген күннен бастап 12 ай (жіберілгеннен кейін ең көбі 18 ай).

● Бейне қоңырау немесе электрондық пошта арқылы тегін қашықтан техникалық қолдау көрсету (4 жұмыс сағаты ішінде жауап беру).

Жиі қойылатын сұрақтар:

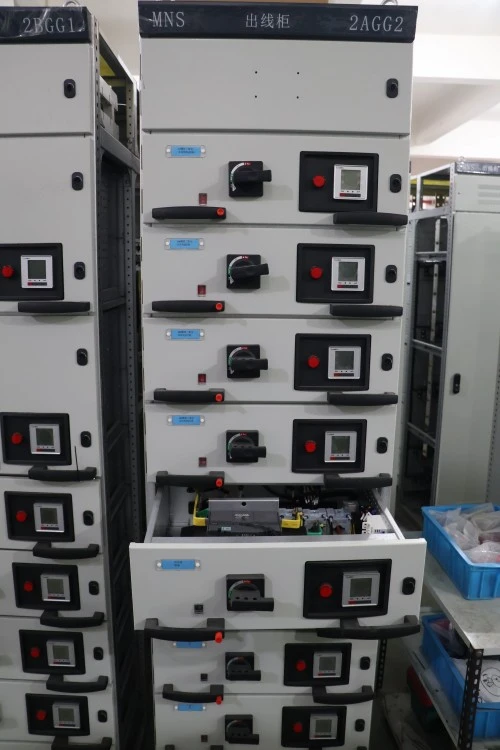

1-сұрақ: 8E/2, 8E және 16E тартпаларының айырмашылығы неде?

A: Бұл жәшік биіктігінің модульдеріне қатысты: 8E/2 = 100 мм (жартылай модуль), 8E = 200 мм (толық модуль), 16E = 400 мм (қос модуль). Тартпа неғұрлым үлкен болса, рұқсат етілген ток көрсеткіші соғұрлым жоғары болады және қосымша терминалдар қолжетімді болады.

2-сұрақ: Кіріс қорабын ажыратпай-ақ жәшікті ауыстыра аламын ба?

A: Иә. Бұл MNS модульизациясының тартылатын түрдегі коммутатор шкафының негізгі мүмкіндігі. Тартпаны оқшауланған күйге жылжытыңыз (ақ тұтқа), құлпын ашыңыз және оны тартып алыңыз. Негізгі автобусқа қуат берілген. Дегенмен, әрқашан алдымен жүк жағын ажыратыңыз.

3-сұрақ: Шкафта температураны бақылау жүйесі бар ма?

A: Стандартты қондырғылар бақылауды қамтымайды, бірақ біз кірістірілген PT100 сенсорлары бар қосымша смарт жәшіктерді және шина мен тартпаның температураларын көрсететін орталық дисплей блогын ұсынамыз.

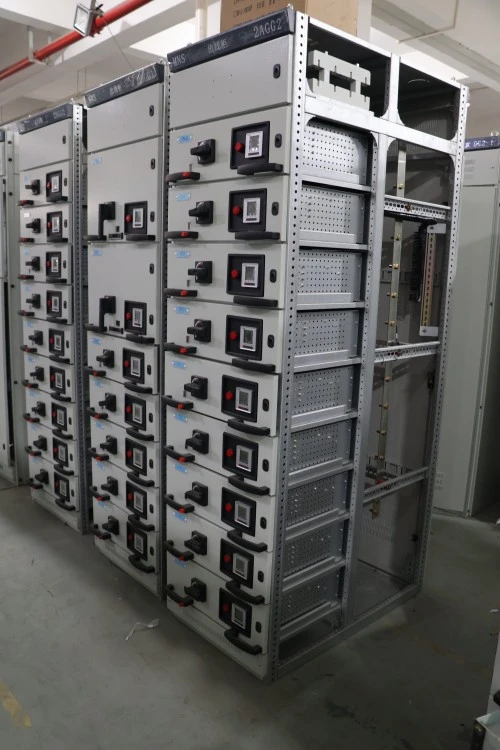

4-сұрақ: Шкафты кейінірек бар бөлімдерді ауыстырмай ұзартуға болады ма?

A: Иә. Әрбір тік секция механикалық және электрлік жағынан бүйірлік қосылуға арналған. Қосымша корпусты екі ұшына бұрап, шиналарды бірге жеткізілген кеңейту жинақтары арқылы қосуға болады.
