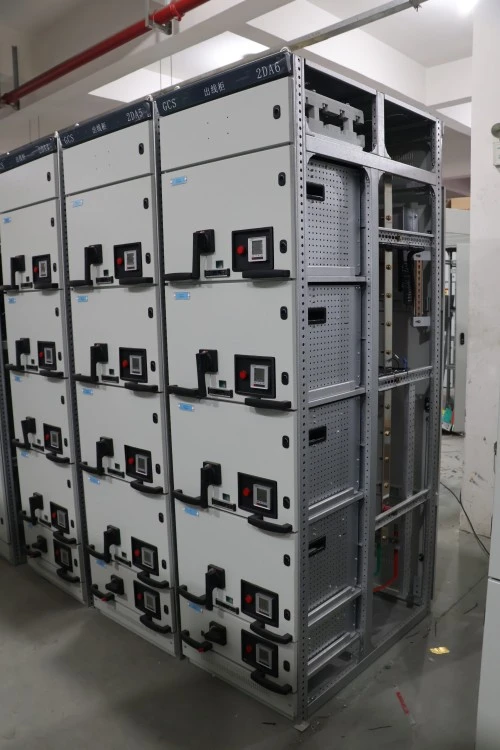

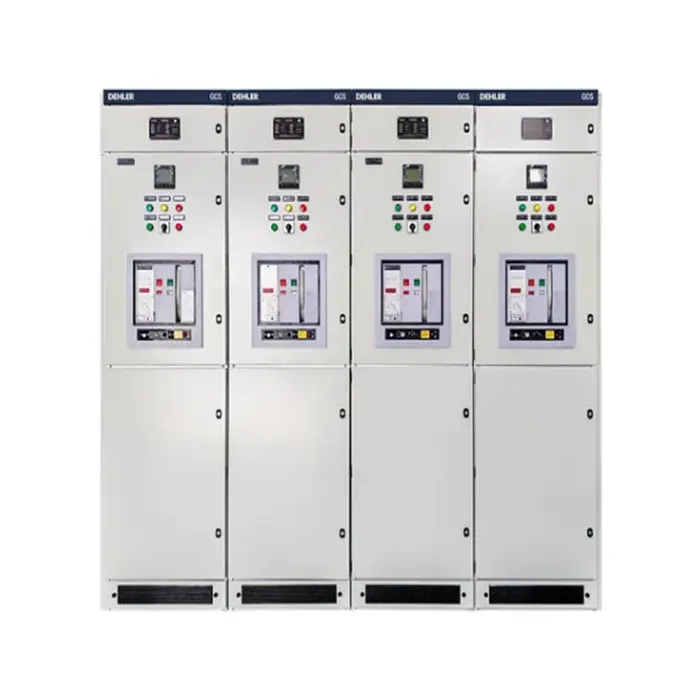

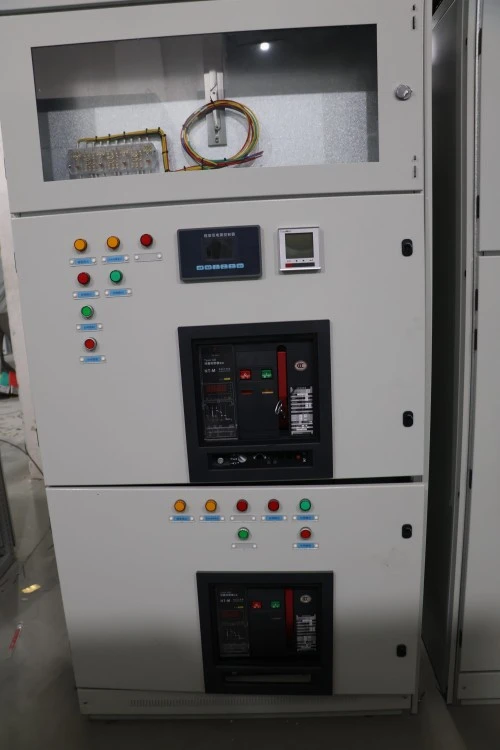

Төмен вольтты панельді таратушы GCS түрі

Төмен вольтты панельді тарату құрылғысы GCS - бұл 400 В дейінгі номиналды кернеулерде (оқшаулау көрсеткіштері 1000 В-қа дейін) және көлденең магистральдық ток шинасына0 40 дейін жұмыс істейтін үш фазалы айнымалы ток өнеркәсіптік жүйелерінде қуатты қабылдау, тарату және интеллектуалды қозғалтқышты басқару үшін мұқият әзірленген жетілдірілген жабық тарату құрылғысы. Заманауи төмен вольтты электр қуатын тарату орталықтарының негізгі тірегі ретінде, бұл GCS тартылатын типті төмен вольтты панельді тарату құрылғысы ауа сөндіргіштерін (ACBs), құйылған ажыратқыштарды (MCCBs), контакторларды, термиялық шамадан тыс жүктеме релелерін, бағдарламаланатын цифрлық стандартты басқару құрылғыларын және көп функциялы сандық бақылау құрылғыларын қоса алғанда, негізгі және қосымша компоненттердің толық жиынтығын біріктіреді. ауыстырылатын модульдік тартпа қондырғылары.

Өнім параметрі (спецификация)

Төменде стандартты GCS тартылатын төмен вольтты панельді тарату құрылғысының техникалық сипаттамалары кестесі берілген.

Номиналды жиілік 50Гц / 60Гц Қолданылатын стандарттар IEC 61439-1/2, GB/T 7251 Орнату Үй ішінде, еденде тұрған тартпаның орны қосылған, сыналған, ажыратылған және тартылған позициялар Кабель кірісі Үстіңгі немесе астыңғы кабель кірісі Шина материалы Жоба конфигурациясына сәйкес мыс немесе алюминий Температура 4°C немесе Ambient4°C жобаға тән шарттар Биіктік ≤2000м стандартты, жобаны растау арқылы жоғарырақ биіктік.

Өнімнің ерекшелігі және қолданылуы

1-сұрақ: Төмен вольтты панельдік коммутациялық құрылғының осы GCS тартылатын түрінің ерекше функционалдық ерекшеліктері қандай?

Ж: Төмен вольтты панельді таратушы GCS типті коммутациялық құрылғы жоғары ауыстырымдылығымен және қауіпсіздігімен сипатталады. Бірдей рейтингтегі функционалды жәшіктер толығымен ауыстырылады, төтенше жағдайда ауыстыру кезінде сым қателерін болдырмайды. Сондай-ақ, ол операторларға жүктеме кезінде тізбектерді қосуға немесе ажыратуға жол бермейтін «Off-Position-Test-On» реттілігін қатаң түрде орындайтын нақты механикалық блоктау механизмін ұсынады. Бұған қоса, жетілдірілген желдету дизайны жоғары ток тізбектері үшін тиімді жылуды таратуды қамтамасыз етеді.

2-сұрақ: Бұл коммутациялық құрылғыға қай сценарийлер ең қолайлы?

A: Бұл GCS ағызу типті төмен вольтты панельді тарату құрылғысы үздіксіз қуат пен ақауларды жылдам қалпына келтіруді талап ететін секторлар үшін өте қолайлы. Типтік қолданбаларға мұнай-химия мұнай өңдеу зауыттары (сорғы мен компрессорды басқару үшін), ірі өндірістік зауыттар (автоматтандырылған өндірістік желілер), электр станциясының қосалқы жүйелері, қалалық рельсті транзит және коммерциялық мұнара қосалқы станциялары жатады. Оның тартымды дизайны оны тоқтау уақытын азайту керек кез келген миссия үшін маңызды орта үшін таңдаулы таңдауға айналдырады.

Өндіріс мәліметтері

1. Шкафтың жақтауын жасау – дәлдікпен жасалған құрылым

Lugao Power компаниясының GCS тартқыш типті төмен вольтты панельді тарату құрылғысының қоршауы олардың жоғары тегістігі мен құрылымдық тұтастығы үшін таңдалған жоғары сапалы суық илектелген болат парақтардан басталады. Барлық болат панельдер ±0,5° шегінде иілу бұрышының дәлдігіне және ±0,1 мм шегінде тесіктің орналасуының дәлдігіне қол жеткізе отырып, импортталған CNC мұнарасының тесу және иілу орталықтары арқылы өңделеді. Қалыптастырудан кейін жақтау бетін көп сатылы өңдеуден өтеді: майсыздандыру, қышқылды тұздау, фосфаттау және электростатикалық эпоксидті ұнтақ жабыны, содан кейін қатты, коррозияға төзімді әрлеуді қалыптастыру үшін 180–200°C температурада пісіріледі. Жиналған шкаф IP30-дан IP40-қа дейінгі қорғанысқа қол жеткізе отырып, ішкі компоненттерді шаңнан, ылғалдан және кездейсоқ жанасудан тиімді қорғайды.

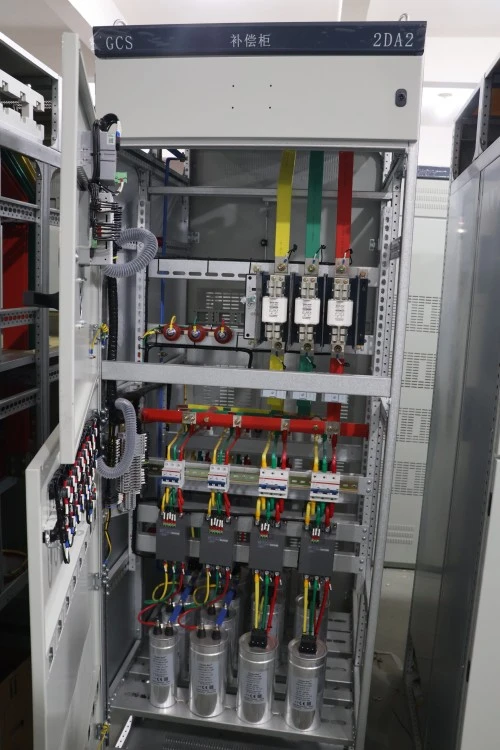

2. Шина жүйесі – Өткізгіштігі жоғары мыс өзегі

Барлық негізгі, тік және салалық шиналар ≥ 98% IACS өткізгіштігін қамтамасыз ететін 99,95% таза электролиттік мыстан (Т2 маркасы) жасалған. Шина беттері тотығуды болдырмас және термиялық диссипацияны жақсарту үшін қалайы жалатылған, күміс жалатылған немесе жоғары вольтты жылуды қысқартқыш оқшаулағышпен қапталған көп қабатты өңдеуден өтеді. Әрбір шина қосылымы калибрленген момент құралдарымен қатайтылады және ұзақ мерзімді сенімділікке нұқсан келтіруі мүмкін жергілікті ыстық нүктелерді жоя отырып, қадағалану үшін белгіленеді.

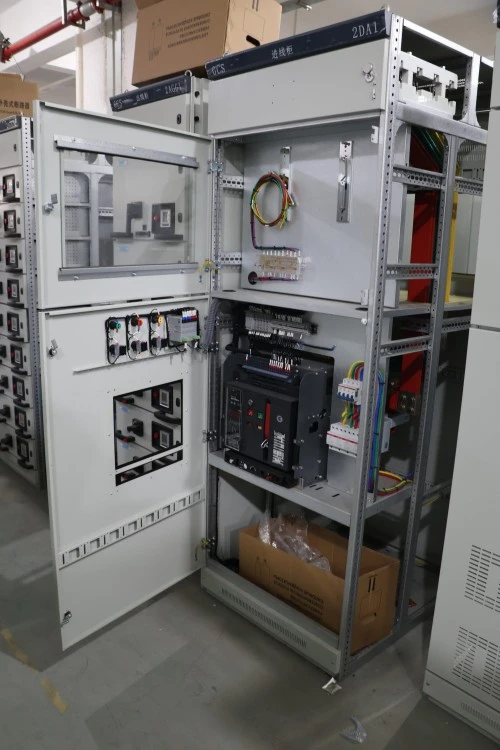

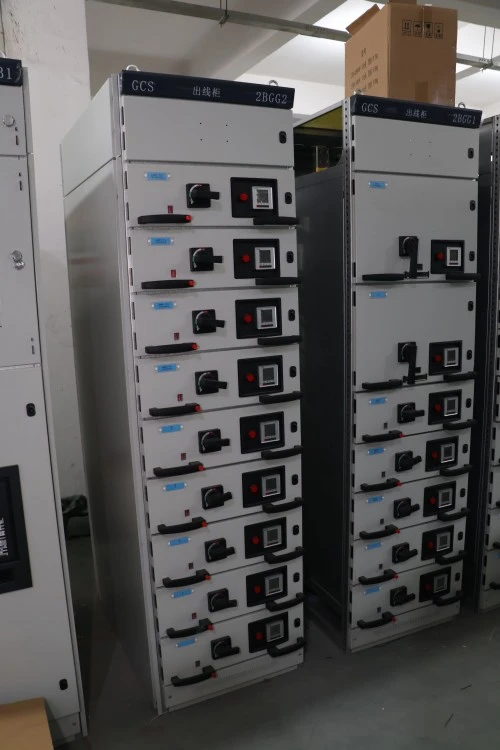

3. Тартпа жинағы – «Үш жолды» баптау процедурасы

Әрбір шығарылатын функционалды құрылғы біздің эксклюзивті үш жолды слайдты баптаудан өтеді:

1: Бағыттаушы рельстер бастапқы туралау үшін қолмен орнатылады және реттеледі.

2: Тартпа механикалық тегістік пен ысырманың қосылуын тексеру үшін жүктемесіз жағдайда салынып, шығарылады.

3: Электр үздіксіздігін сынау кезінде тартпа негізгі және қосымша қосылатын қосқыш контактілерінің кедергісін бақылау кезінде бірнеше рет айналдырылады. Тек бірқалыпты жұмыс істеу шегіне сәйкес келетін қондырғылар ғана бекітіледі.

Бұл қатаң процедура әрбір тартпаның еш қиындықсыз сырғып кетуін қамтамасыз етеді және оның бүкіл қозғалыс ауқымында тамаша электр байланысын сақтайды.

4. Бәсекелестік артықшылықтар – қатаң төзімділік және жоғары байланыстар

Стандартты нарық баламаларымен салыстырғанда, Lugao Power компаниясының өндірістік артықшылықтары нақты және өлшенетін:

Нұсқаулық жолдың төзімділігін бақылау: біз тартпа механизмінің аралығын ±0,5 мм деңгейінде сақтаймыз (салада жалпы ≥±1,0 мм). Бұл неғұрлым қатаң төзімділік тартпаның жұмыс кезінде дірілдеуін немесе салбырауын болдырмайды, бұл негізгі контактінің тозуының және қызып кетудің негізгі себебін тікелей жояды.

Күміс жалатылған бастапқы қосқыштар: Барлық қосылатын контактілер мыс қорытпасынан жасалған және қалыңдығы ≥6 мкм күміс жалатылған қабатпен аяқталады. Күмістің төмен жанасуға төзімділігі және тамаша тотығуға қарсы қасиеттері қосылым нүктелеріндегі қуат жоғалуын айтарлықтай төмендетеді, бұл бүкіл GCS тартылатын төмен вольтты панельді тарату құрылғысының ұзақ мерзімді жылу тұрақтылығын және энергия тиімділігін арттырады.

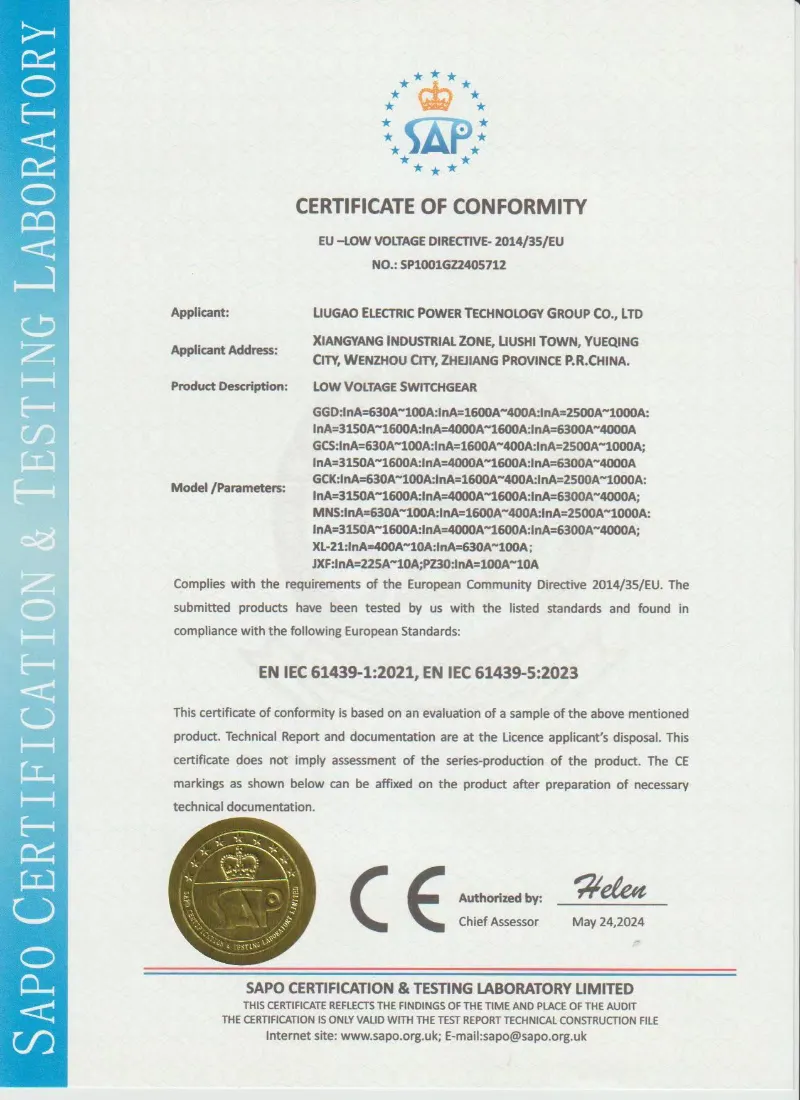

Сертификаттау және сапаны қамтамасыз ету

Lugao жобаның техникалық талаптарына және IEC 61439-1/2 және GB/T 7251 сияқты төмен вольтты тарату құрылғыларының қолданыстағы стандарттарына сәйкес GCS шығару типті төмен вольтты тарату құрылғыларын шығарады. Жоспарлы тексеру және сынақ есептері расталған техникалық келісімге сәйкес жөнелту алдында ұсынылуы мүмкін.

• IEC 61439-1/2 негізіндегі дизайн және сынақ
• GB/T 7251 негізіндегі өндіру және тексеру
• Қуат жиілігіне төзімділік сынағы
• Оқшаулауға төзімділік сынағы
• Тартпа қондырғыларының механикалық жұмыс сынағы
• Құлыптау функциясын тексеру
• Қосалқы сымдар мен функционалды жұмыс сынағы
• Шина қосылымының моментін тексеру
• Жеткізу алдында әдеттегі сынақ есебі
• Зауыттық тексеру фотосуреттері сұраныс бойынша қол жетімді



Қаптама, жөнелту және сатудан кейінгі қызмет көрсету

Қаптама және жөнелту:

Әрбір GCS суытқыш типті төмен вольтты панельді тарату құрылғысы алдымен ылғал мен шаңды қайтару үшін PE пленкасымен оралған, содан кейін болат белдіктермен нығайтылған фумигацияланған, ауыр салмақты ағаш жәшіктерге салынған. Біз сезімтал электронды компоненттер үшін вакуумды тығыздалған қаптаманы және транзиттік әсердің зақымдануын болдырмау үшін толығымен қапталған қорғаныс бұрыштарын қолданамыз. Стандартты жөнелту 20GP/40HQ контейнерлері арқылы жүзеге асырылады, жеткізілімдер сіздің инвестицияңызды толығымен қорғау үшін әлемдік жетекші теңіз сақтандырушыларымен сақтандырылған.




Сатудан кейінгі қызмет көрсету:

Lugao Power Co., Ltd. іске қосу күнінен бастап 12 айлық толық кепілдік береді (немесе жеткізу күнінен бастап 18 ай, қайсысы бірінші келеді). Біздің қызметіміз тәулік бойы техникалық сенім телефонына қолдау көрсетуді, қашықтан бейне нұсқаулығын және қажет болған жағдайда сертификатталған инженерлерден жергілікті қызмет көрсетуді қамтиды. Қалыпты жұмыс жағдайында өнімділік бұзылған жағдайда, біз жөндеу немесе ауыстыру бөлшектерін ақысыз қамтамасыз етеміз.




Тұтынушының сұрақтары мен жауаптары

С: Төмен вольтты панельді ажырату құрылғысы GCS тартылатын түрі менің бар автобус жүйесімен үйлесімді ме?

Ж: Иә, үйлесімділік қатаң сақталады. Біз осы GCS тартқыш типті төмен вольтты панельдік коммутациялық құрылғының қосылым көтергіш фланецтерін жоғары ағынды трансформатормен және төменгі ағындық автобус интерфейстерімен тамаша сәйкестендіру үшін конфигурациялаймыз. Қосылу нүктелерін реттей алуымыз үшін техникалық растау кезеңінде тарату құрылғыларының орналасу сызбаларын беріңіз.




С: Жұмыс кезінде тартпа істен шықса не болады? Мен оны толық өшірмей түзете аламын ба?

A: Дәлірек айтсақ, жылдам ауыстыру оның негізгі артықшылығы болып табылады. Сіз жай ғана сол бөліктегі автоматты ажыратқышты «Өшірулі» күйіне бұрасаңыз, ақаулы құрылғыны алып тастаңыз және бірдей номиналды қосалқы бөлікке сырғытыңыз. Төмен вольтты панельдік коммутациялық құрылғының қалған бөлігі бірнеше минут ішінде қуатты қалпына келтіре отырып, жұмысын жалғастырады.




С: Шина камерасына техникалық қызмет көрсету кезінде доғаның жарқылын қалай болдырмауға болады?

A: Ең бастысы қауіпсіздік. Негізгі және салалық шиналық бөліктер толығымен бөліктерге бөлінген. Шығару қондырғысының камерасы мен тік шиналық камераның арасына доға өткізбейтін кедергілерді орнатамыз. Шина бөлігіне кіру кезінде барлық көрші функционалды блоктарды «Ажыратылған/Тест» күйінде қауіпсіз құлыптауға болады.
