XL-21 Бекітілген қуат тарату қорапшасы

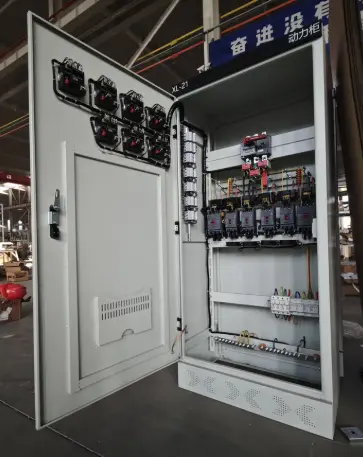

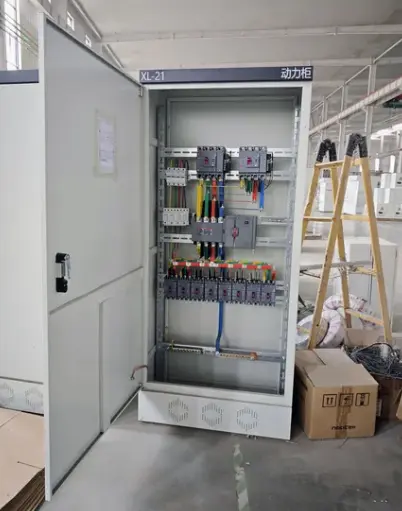

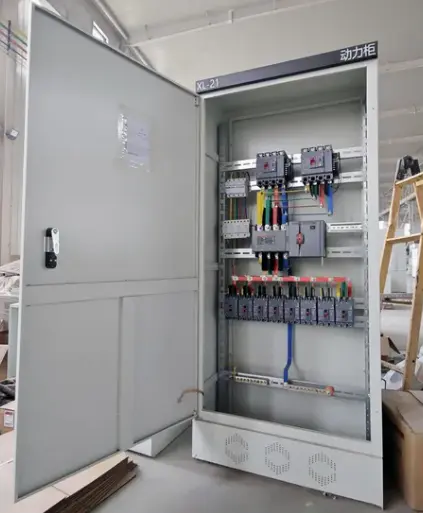

XL-21 бекітілген қуат тарату қорапшасының коммутациялық құрылғысы қабырғаға немесе еденге орнатылатын жабық төмен вольтты қуат тарату шкафы болып табылады, әдетте 630А дейін есептелген. Оның бекітілген түрдегі ішкі монтаждық құрылымы бар, яғни барлық автоматты ажыратқыштар, контакторлар, есептегіштер және терминалдар алынбалы емес, ішкі рельстерге немесе бекіту тақталарына тұрақты түрде орнатылады.

Бұл өнім не істейді?

● Электр қуатын негізгі кіріс көзінен бірнеше шығыс тармақтарға таратады

● Қалыптастырылған автоматты ажыратқыштарды (MCCBs) немесе шағын автоматты ажыратқыштарды (MCBs) пайдалана отырып, төменгі ағынды жабдықты шамадан тыс ток пен қысқа тұйықталудан қорғауды қамтамасыз етеді.

● Қозғалтқыштарды, жарықтандыру тізбектерін және басқа жүктемелерді есікке орнатылған түймелер немесе селекторлық қосқыштар арқылы жергілікті басқаруға мүмкіндік береді.

● Амперметрлер, вольтметрлер және цифрлық қуат есептегіштері сияқты үйлердің есептеу және бақылау құрылғылары

● Негізгі кіріс қосқышын немесе автоматты ажыратқышты пайдаланып қауіпсіз техникалық қызмет көрсету үшін тізбектерді оқшаулайды

Техникалық параметрлер

Стандарттар мен сертификаттар

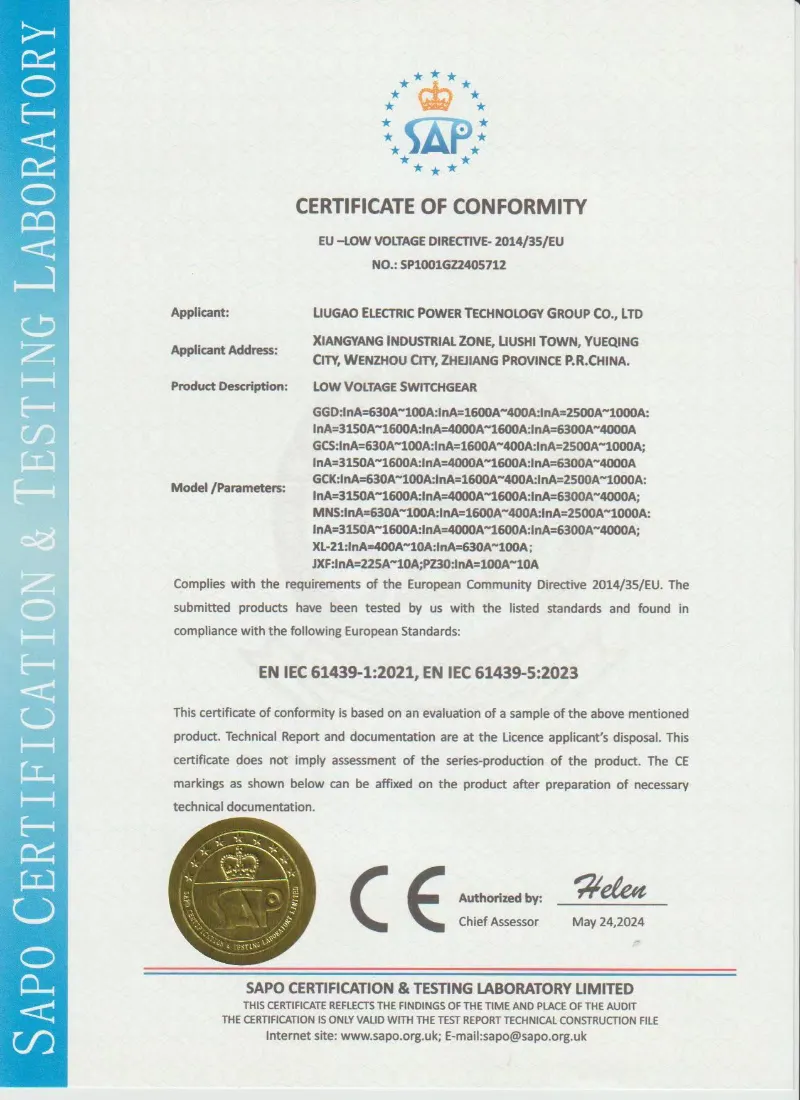

XL-21 бекітілген қуат тарату қорапшасы IEC 61439, GB/T 7251 және жобаның техникалық талаптарына сәйкес дайындалуы мүмкін. Lugao Power компаниясы жөнелту алдында зауыттық сынақтарды, соның ішінде оқшаулау кедергісі сынағы, қуат жиілігінің кернеуіне төзімділік сынағы, сымдарды тексеру, механикалық жұмыс сынағы және визуалды тексеруді қолдайды.

• IEC 61439 төмен вольтты тарату құрылғылары мен басқару құрылғыларының жинақтары
• ISO зауыттық сапа менеджменті жүйесі
• Жеткізу алдында әдеттегі сынақ есебі қолжетімді
• Сұраныс бойынша үшінші тарап тексеруіне қолдау көрсетіледі
• OEM және жобаға арнайы теңшеу қол жетімді

Үлкенірек алынатыннан айырмашылығыкоммутациялық құрылғы, XL-21 схемалар жиі өзгермейтін және қарапайымдылығы модульдік икемділіктен жоғары бағаланатын қолданбаларға арналған. Оның бекітілген дизайны төменірек бастапқы құнын, кішігірім кеңістікті және оңай орнатуды ұсынады. Негізінде, XL-21 тарату шкафы шағын және орта қуатты таратудың жұмыс күші болып табылады — сенімді, күрделі емес және үнемді.

Өнімнің артықшылықтары

XL-21 бекітілген қуат тарату қорапшасының коммутациялық құрылғысы оны бекітілген тарату қолданбалары үшін таңдаулы таңдау жасайтын бірнеше маңызды артықшылықтарды ұсынады.

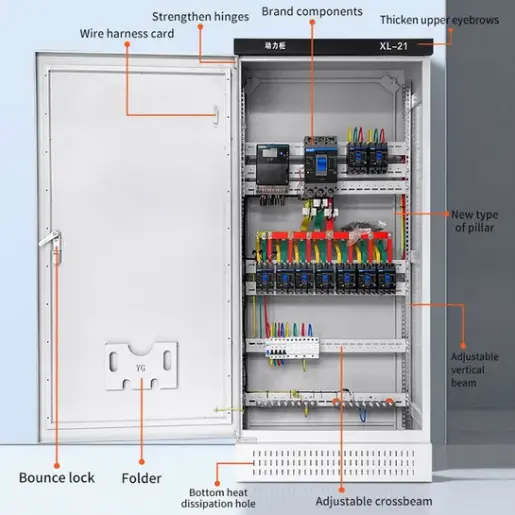

Өнім ерекшеліктері

Төмен кернеулі қуатты тарату панелі оны бәсекелес тіркелген тарату қораптарынан ерекшелендіретін келесі ерекшеліктерді қамтиды.

Қос жабыны бар дәнекерленген жақтау: Негізгі жақтау 1,5 мм-ден 2,0 мм суықтай илектелген болаттан жасалған, барлық қосылыстарда үздіксіз CO₂ қорғалған доғалық дәнекерлеу. Дәнекерлеуден кейін бүкіл қоршау RAL 7035 стандартында майсыздандыру, фосфаттау және электростатикалық ұнтақ жабынынан (кем дегенде 70 мкм) өтеді. Бұл екі қабатты қорғаныс коррозиялық ортада тойтарылған немесе болтпен жинақталған қораптардан айтарлықтай асып түседі.

130° ашылатын топсалы есік: Алдыңғы есік 130° ашуға мүмкіндік беретін ауыр салмақты тот баспайтын болаттан жасалған топсалармен, сонымен қатар DIN стандартты тұтқасы бар үш нүктелі құлыптау механизмімен (жоғарғы, орта, төменгі) жабдықталған. Есікті ашпай есептегіштерді оқу үшін мөлдір аспап терезесі қарастырылған.

Алынбалы бүйірлік және артқы панельдер: екі бүйірлік панельдер де, артқы панель де стандартты алтыбұрышты кілт арқылы алынуы мүмкін. Бұл орнату немесе техникалық қызмет көрсету кезінде ішкі құрамдастарға 360° қол жеткізуге мүмкіндік береді — бұл мүмкіндік арзан тарату қораптарында сирек кездеседі.

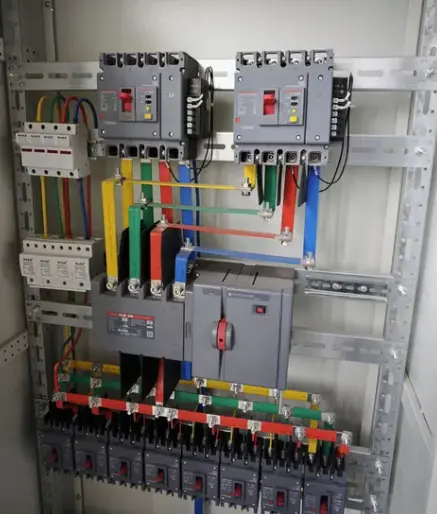

Әмбебап орнату рельстері: Ішінде шкаф перфорацияланған бекіту тақталарымен (бұрандамен бекітілген құрылғылар үшін) және үстіңгі қалпақ DIN рельстерімен (салмалы құрылғылар үшін) жабдықталған. Бұл қос жүйе дизайны MCCB, MCB, контактор немесе терминалдық блоктың кез келген брендін орналастырады.

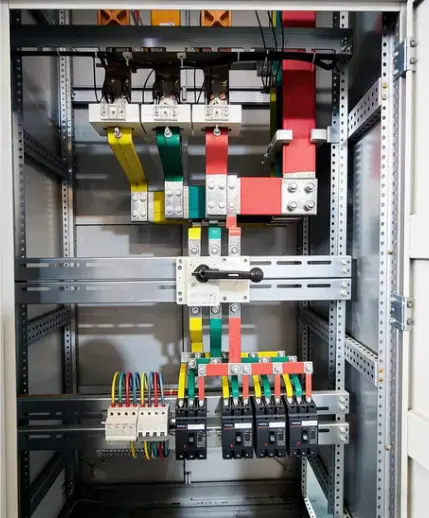

Біріктірілген бейтарап және жерге қосу шиналары: зауытта орнатылған мыс нөлдік жолақ (толық сыйымдылық) және жерге тұйықтау жолағы (жарты сыйымдылық) қоршаудың толық биіктігінде жұмыс істейді, алдын ала бұрғыланған қосылым нүктелері әрбір 50 мм. Сайтта бөлек шиналарды қосудың қажеті жоқ.

Кабельді басқару жүйесі: сол және оң жағындағы тік кабель ойықтары, әрқайсысының алынбалы қақпақтары бар. Кабельдің кіру/шығу саңылаулары үстіңгі, астыңғы және екі бүйір қабырғаларында қамтамасыз етілген. Бөлек басқару сым арнасы төмен вольтты сымдарды қуат кабельдерінен бөледі.

Есіктің блокировкасы бар кіріс оқшаулау қосқышы: Негізгі кіріс қосқышының тұтқасы алдыңғы есікпен механикалық түрде құлыпталған — негізгі қосқыш ӨШІРУЛІ күйде болмаса, есікті ашу мүмкін емес. Бұл қауіпсіздік мүмкіндігі ток өткізгіш бөліктерге кездейсоқ тиюден сақтайды.

Жібек экрандалған тізбекті таңбалау: Әрбір тізбек орны тозуға төзімді жібек экранды басып шығару арқылы ішкі орнату тақтасында анық белгіленген. Жапсырмалар жабысқақ жапсырмалар сияқты өшпейді немесе қабыршақтанбайды.

Өнімді қолдану

XL-21 бекітілген қуат тарату қорапшасы келесі секторларда кеңінен қолданылады:

● Өнеркәсіптік зауыттар – Станоктар, құрастыру желілері, материалдарды өңдеу жабдықтары, дәнекерлеу станциялары (әдетте 100A–630A фидерлер)

● Коммерциялық ғимараттар – Сауда орталықтары, кеңсе едендері, бөлшек сауда дүкендері, мейрамханалар (жарықтандыру және электр қуатын жалпы бөлу)

● Тұрғын үй кешендері – көп пәтерлі үйлердің қабаттарын бөлу, қоғамдық нысандар, автотұрақтарды жарықтандыру

● Инфрақұрылым – туннельді жарықтандыру, ақылы станцияның қуаты, көше жарығын басқару шкафтары

● HVAC жүйелері – Салқындату қондырғылары, ауа өңдеу қондырғылары, сорғы бөлмелері үшін негізгі тарату

● Уақытша алаң қуаты – Құрылыс трейлерлері, оқиға қуатын тарату, пленка өндірісі жинақтары

Барлық осы сценарийлерде электр тарату шкафы күрделірек тарату құрылғыларына сәйкес келмейтін шығындардың, сенімділіктің және техникалық қызмет көрсетудің қарапайымдылығының тепе-теңдігін қамтамасыз етеді.

Жиі қойылатын сұрақтар

XL-21 тарату құрылғысының номиналды ток диапазоны қандай?

XL-21 бекітілген қуат тарату қорабы әдетте жоба жүктемесі мен схема дизайнына сәйкес 100А-дан 630А-ға дейін конфигурациялануы мүмкін.

Lugao ішкі құрамдас орналасуын теңшей ала ма?

Иә. Біз MCCB, MCB, контакторлар, есептегіштер, терминалдар, шиналар және кабель кірістерінің орналасуын сіздің бір сызықты диаграммаңызға сәйкес реттей аламыз.

Баға ұсынысы үшін қандай ақпаратты ұсынуым керек?

Номиналды кернеуді, номиналды токты, кіріс және шығыс тізбектер санын, ажыратқыштың сипаттамаларын, қорғаныс дәрежесін, орнату түрін, саны мен тағайындалған портты көрсетіңіз.

Өндіріс алдында электр схемаларын бере аласыз ба?

Иә. Lugao тапсырыс берушіні мақұлдау үшін өндіріс алдында орналасу сызбаларын, электр схемаларын және техникалық растау құжаттарын ұсына алады.

XL-21 шкафы сыртта пайдалануға жарамды ма?

Стандартты XL-21 шкафтары негізінен үй ішінде қолданылады. Сыртқы қолданбалар үшін жоғарырақ IP қорғанысын, жаңбырдан қорғайтын құрылымды және коррозияға қарсы жабынды теңшей аламыз.

Қаптама, жөнелту, сатудан кейінгі және жиі қойылатын сұрақтар

Қаптама және жөнелту

Жеке қаптама:Әрбір шкаф VCI тотқа қарсы қағазға, содан кейін көпіршікті орамаға, содан кейін созылатын пленкаға оралып, соңында болат жиектері бар 10 мм фанер жәшікке орналастырылған.

Жеткізу шарттары:FOB Ningbo, CIF негізгі порттары немесе Ex-works.

Тоқтау:Стандартты конфигурациялар үшін 15 жұмыс күні (10 бірлікке дейін).

Сатудан кейінгі қызмет көрсету – 1 жылдық кепілдік

●Кепілдік мерзімі:Пайдалануға берілген күннен бастап 12 ай немесе жөнелтілгеннен кейін 18 ай, қайсысы бірінші келеді.

●Қамту:Өндірістік ақаулар, соның ішінде жақтаудың дәнекерленген жіктерінің сынуы, жабынның бұзылуы (абразивті емес), ақаулы есік блокировкасы және сым қателері.

● Ерекшеліктер:Дұрыс орнатпаудан, номиналды токтан артық жүктемеден, физикалық әсерден, анықталмаған химиялық заттардан коррозиядан немесе форс-мажордан зақымдану.
