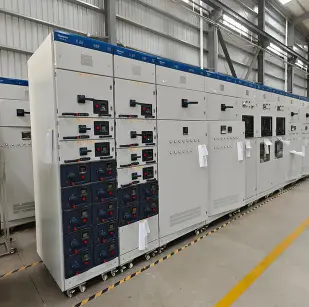

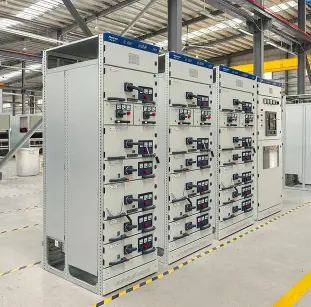

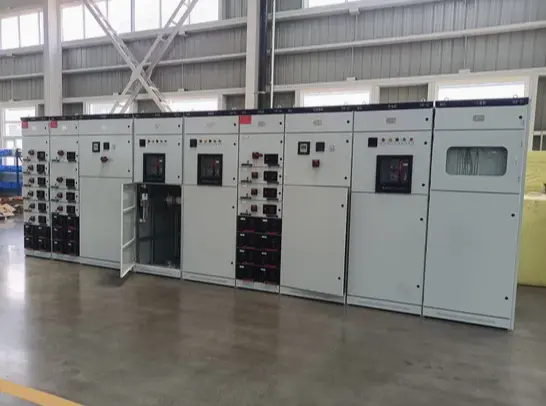

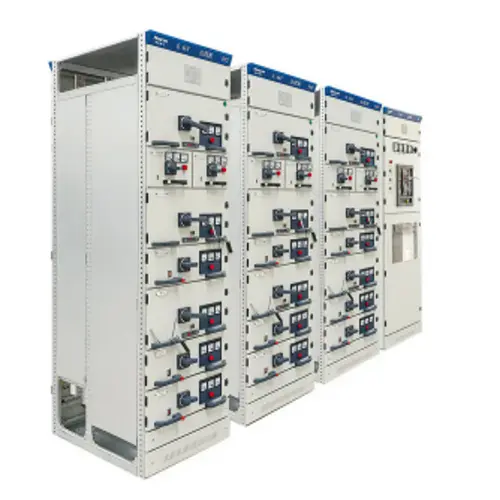

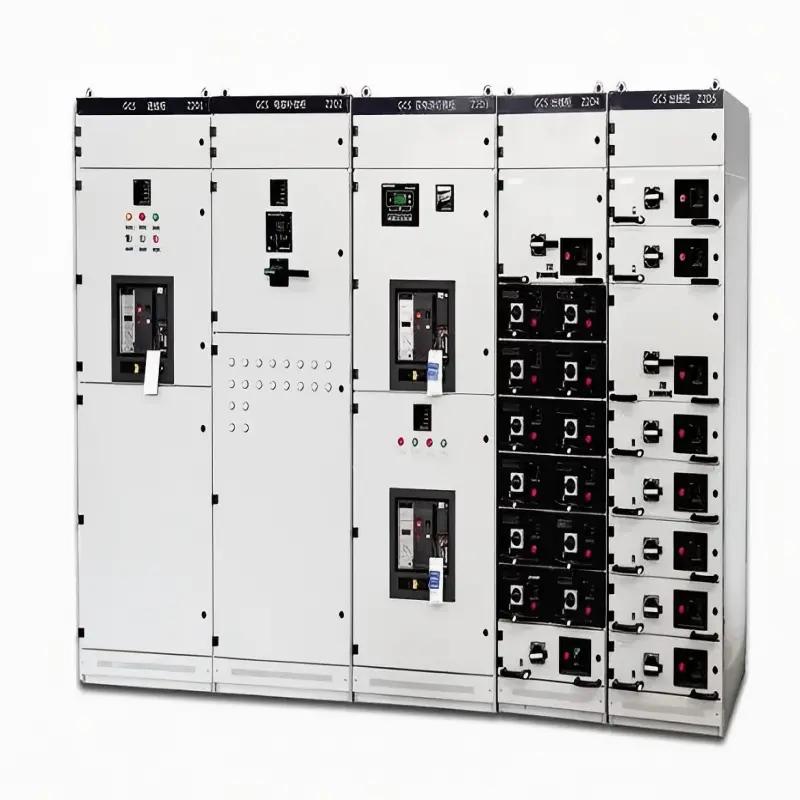

MCS төмен вольтты интеллектуалды тартпа шкафының тарату құрылғысы

MCS төмен вольтты интеллектуалды тартпа шкафының коммутациялық құрылғысы болып табыладытөмен вольтты (690В айнымалы токқа дейін) жабық тарату құрылғыларыинтеллектуалды қуатты таратуға және қозғалтқышты басқаруға арналған жинақ. Әрбір функционалды блок, соның ішінде фидер ажыратқыштары, мотор стартерлері, конденсаторды ауыстырып қосу модульдері және бақылау-өлшеу қондырғылары өздігінен реттелетін негізгі және қосалқы контактілері бар бекітілген бесікке қосылатын толығымен тартылатын болат тартпада орналасқан.

Ол не істейді?

● Қуатты бірнеше төмен ағын тізбегіне қауіпсіз түрде таратады

● Қозғалтқыштарды басқарады (жұмсақ стартер немесе VFD арқылы іске қосу, тоқтату, кері айналдыру, жылдамдықты реттеу)

● Қысқа тұйықталу, шамадан тыс жүктеме және жерге тұйықталу координациясы бар жабдықты қорғайды

● Қуат деректерін жергілікті түрде әрбір тартпадағы кірістірілген СКД арқылы немесе RS485/Modbus/Ethernet IP арқылы қашықтан бақылайды

● Контактілердің тозуы, температураның жоғарылауы немесе тартпаның қалыпты емес орналасуы анықталғанда болжамды техникалық қызмет көрсету ескертулерін береді.

Негізінде, бұл шкаф дәстүрлі төмен вольтты коммутаторды интеллектуалды, коммуникациялық және техникалық қызмет көрсететін активке айналдырады.

Өнім параметрлері

Өнім мүмкіндіктері мен қолданбалары

MCS төмен вольтты интеллектуалды тартпа шкафының тарату құрылғысының негізгі ерекшеліктері

Типтік қолданбалар

● Деректер орталықтары – нақты уақыттағы фидерді бақылау және қашықтан ажыратқыш жұмысы

● Ауруханалар – маңызды жүктемелерге әсер етпестен тартпаны жылдам ауыстыру

● Су тазарту қондырғылары – конденсацияға қарсы жылытқыштары бар жоғары ылғалдылыққа төзімділік

● Автокөлік өндірісі – болжалды тозу индикаторы бар қозғалтқышты іске қосу

● Коммерциялық көпқабатты үйлер – суырма арқылы жалға алушының әр қабатына энергияны есептеу

Өндіріс мәліметтері

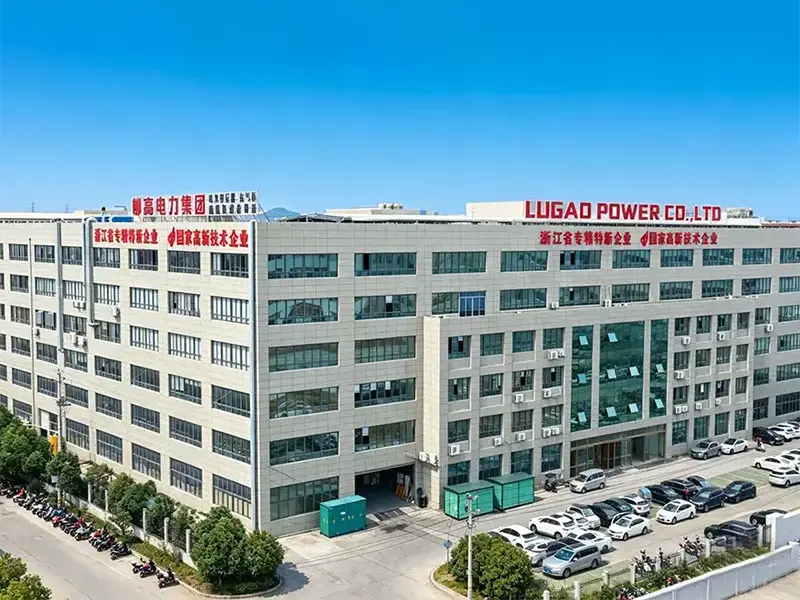

Lugao Power Co., Ltd компаниясының әрбір MCS төмен вольтты интеллектуалды тартпа шкафының коммутациялық құрылғысы дәлдікпен және егжей-тегжейлерге назар аудара отырып жасалған:

● Қоршау өндірісі: 1,5 мм-ден 2,0 мм-ге дейінгі мырышпен қапталған болат, толық дәнекерленген жақтау. Ұнтақ жабыны RAL 7035, ең аз қалыңдығы 70 мкм. Тұз бүрку сынағы ISO 9227 бойынша ≥400 сағат.

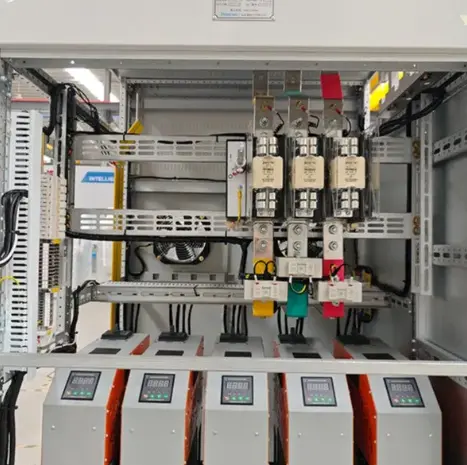

● Шина жүйесі: Жоғары өткізгіштігі бар ETP мыс (99,9% тазалық). Барлық буындар күміс жалатылған (кем дегенде 8 мкм). Шиналар 1000 В үшін есептелген термиялық шөгілетін гильзалармен толығымен оқшауланған.

● Тартпа шассиі: коррозияға төзімді пассивациясы бар 2,5 мм суықтай илектелген болаттан жасалған. Өздігінен майланатын полимер бағыттаушы рельстер >5 000 цикл бойы тегіс қозғалысқа кепілдік береді.

● Негізгі контактілер: серіппелі тұтқадағы мыс-вольфрам қорытпасының ұштары. Күміс жалатылған жанасу беттері. Қайта жабусыз 3000 электрлік операцияға есептелген.

● Қосымша контактілер: алтын жалтыраған түйреуіштері бар 24 істікшелі күміс жалатылған қосылатын қосқыш. Байланыс кедергісі <1мОм. 10 000 кірістіру/шығару циклдары үшін бағаланған.

● Ақылды электроника: -25°C пен +85°C аралығындағы өнеркәсіптік үлгідегі компоненттер. Әрбір тартпа контроллері 72 сағат бойы күйіп қалудан және ұлттық стандарттарға сәйкес келетін калибрлеуден өтеді.

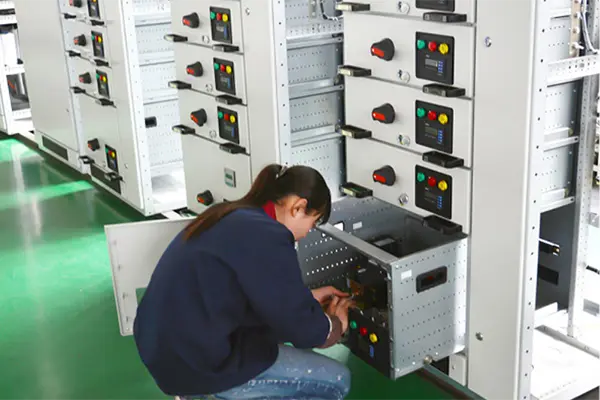

● Зауыттық сынақ: Әрбір құрылғы диэлектрлік сынақтан (2,5 кВ/мин), температураның көтерілу сынағынан (1,1x номиналды токта) және функционалды байланыс сынағынан өтеді. Сынақ есептері 15 жыл бойы мұрағатталған.

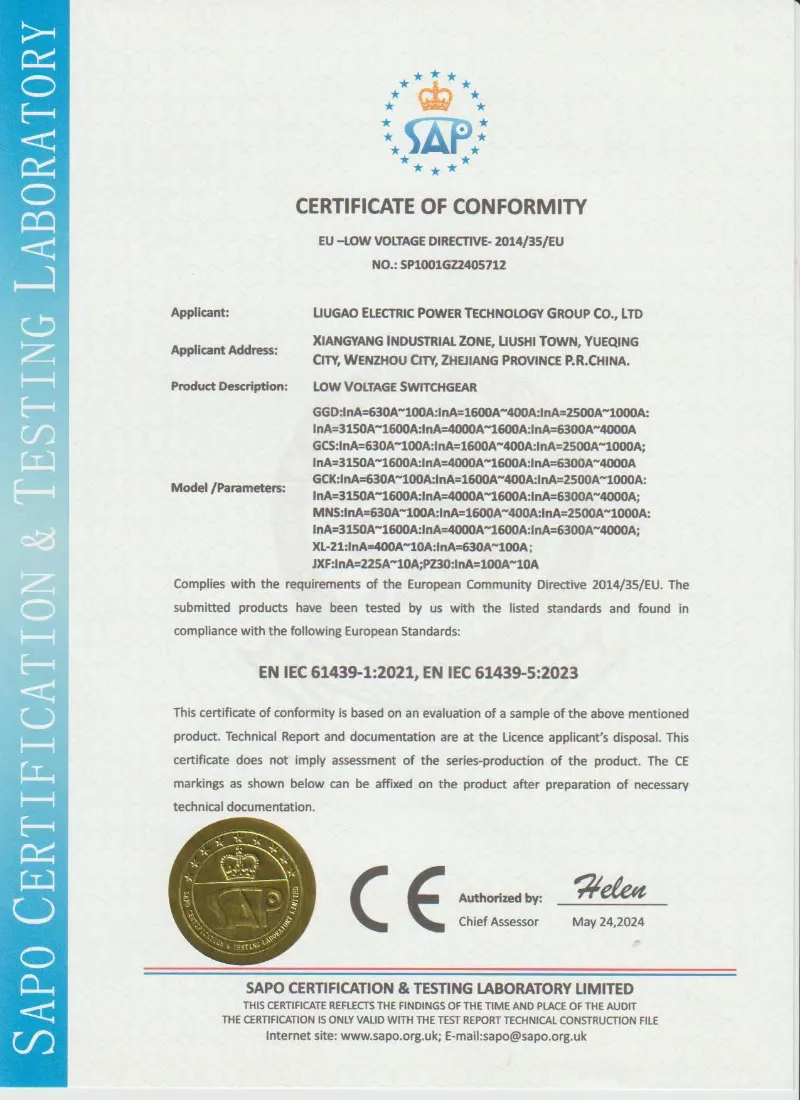

Сертификаттау және сапаны қамтамасыз ету – Лугаоны не үшін таңдау керек?

Неліктен Lugao Power таңдау керек?

Теңшеу опциялары

Жиі қойылатын сұрақтар

1-сұрақ: Тартпаның борттық жады электр қуатының үзілуіне төтеп бере ме?

A: Иә. Тұрақты емес FRAM чипі сыртқы қуатсыз деректерді кемінде 10 жыл сақтайды. Жұмыс уақыттары, оқиғалар журналдары және контактілі тозу деректері сақталады.

2-сұрақ: Байланыс протоколы ашық па немесе меншікті ме?

A: Ашық. Біз стандартты Modbus RTU/TCP регистрлерін қолданамыз (біздің нұсқаулықта құжатталған). Кез келген үшінші тараптың SCADA, PLC немесе BMS жүйесіне қосымша шлюз лицензияларынсыз қосыла аласыз.

3-сұрақ: Тартпаның температура сенсоры істен шыққан жағдайда не болады?

A: Контроллер тартпаның СКД экранында және байланыс арқылы "Сенсор ақауы" туралы хабарлайды. Механикалық жұмыс әсер етпейді. Ауыстырылатын сенсор жинағын тартпаны алмай-ақ 5 минут ішінде орнатуға болады.

4-сұрақ: Бастапқы ажыратқышсыз қосалқы жәшіктерге тапсырыс бере аламын ба?

A: Иә. Біз мұны «бос смарт тартпа қабығы» деп атаймыз – ол шассиді, қосымша контактілерді, жад микросхемасын және бақылау электроникасын қамтиды, бірақ негізгі ажыратқышсыз. Сіз өзіңіздің қалаған ажыратқышыңызды кейінірек орната аласыз.

5-сұрақ: Бір жылдық кепілдік жаңартыла ма?

A: Иә. Біз 2 және 3 жылдарға кепілдікті ұзарту жоспарын ұсынамыз.
