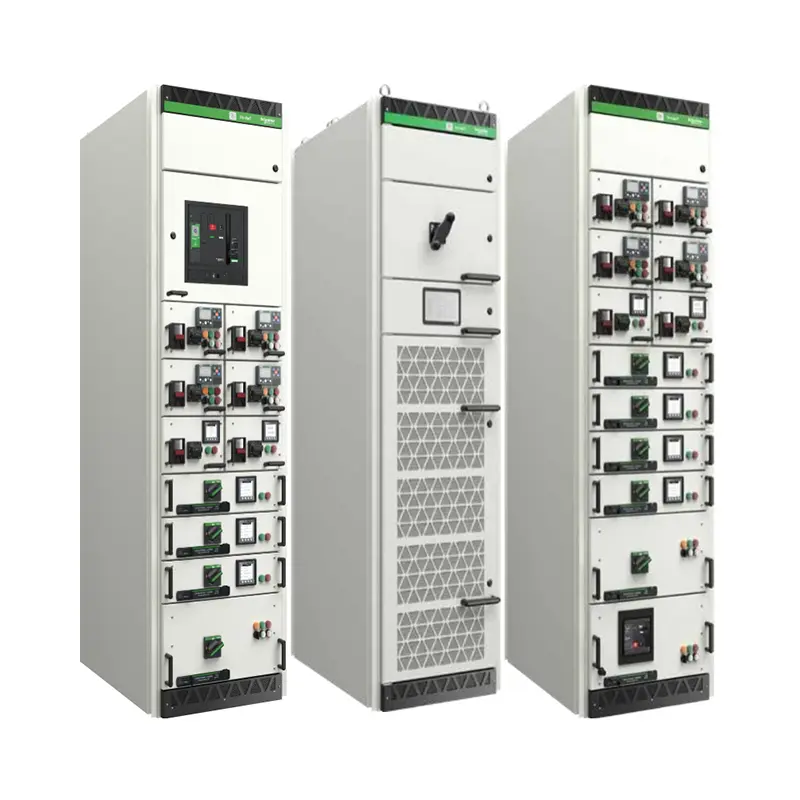

Интеллектуалды қуат тарату тартпасы түріндегі панельді тарату құрылғысы

Lugao Power Co., Ltd компаниясының интеллектуалды қуат тарату тартпасы түріндегі панельдік коммутациялық құрылғысы - интеллектуалды қорғауды, өлшеуді және байланысты біріктіретін өнімділігі жоғары төмен вольтты жинақ. Дәстүрлі бекітілген панельдерден айырмашылығы, тартпа түріндегі бұл нұсқа әрбір схема блогын бүкіл жүйені өшірместен салуға немесе шығаруға мүмкіндік береді. Әрбір тартпада арнайы автоматты ажыратқыш, контроллер және сенсорлар бар. «Интеллектуалды» мүмкіндік кірістірілген қуат сапасы анализаторларынан, Modbus TCP/IP немесе Profibus байланысынан және автоматты қате ескертулерінен келеді. TheКоммутаторларАйнымалы ток 690В, 50/60Гц жүйелер үшін жарамды, 6300А дейінгі номиналды ток. Ол IEC 61439-1/2 және GB/T 7251 стандарттарына сәйкес келеді.

Өнім мүмкіндіктері мен қолданбасы (сұрақ-жауап пішімі бар)

Бұл бөлімде сатып алушылардың жалпы мәселелері қарастырылады және интеллектуалды қуат тарату тартпасы түріндегі панельді тарату құрылғысының инженерлік артықшылықтары көрсетіледі.

1-сұрақ: Тартпа механизмі техникалық қызмет көрсетуді қалай жақсартады?

A: Құрылғыда механикалық құлыптары бар үш позициялық тартпа (қосылған/сынақ/ажыратылған) бар. Ақаулы тартпаны көрші тізбектерді өшірмей 60 секундтан аз уақыт ішінде ауыстыруға болады. Бұл маңызды нысандарға арналған интеллектуалды қуат тарату тартпасы түріндегі панельді тарату құрылғысының басты артықшылығы.

2-сұрақ: Қандай «ақылды» функциялар кіріктірілген?

A: Нақты уақыттағы кернеу, ток, қуат коэффициенті және гармониканы бақылау. Шамадан тыс жүктеме, қысқа тұйықталу немесе температураның жоғарылауы туралы автоматты дабыл. Деректер журналдарын RS485 немесе Ethernet арқылы экспорттауға болады. Орталық SCADA жүйесінен қашықтан басқару/жабу.

3-сұрақ: Көптеген кірістірулерден кейін тартпа механизмі сенімді ме?

A: Иә. Әрбір тартпа 5 000 механикалық операцияға және 1 000 электрлік операцияға өнімділікті төмендетпей сыналады. Контактілер серіппелі қысыммен күміс жалатылған.

4-сұрақ: Бұл өнімді қайда орнатуға болады?

Қолданбалар тізімі:

1. Деректер орталықтары: артық қуат жолдары мен минималды MTTR (жөндеуге арналған орташа уақыт) үшін.

2. Ауруханалар: Өмірді қамтамасыз ететін маңызды тізбектер үздіксіз қуатты қажет етеді.

3. Өнеркәсіптік зауыттар: конвейерлерге, сорғыларға және компрессорларға арналған қозғалтқышты басқару орталықтары (MCC).

4. Коммерциялық кешендер: сауда орталықтарын жарықтандыру және HVAC тарату.

5. Жаңартылатын энергия: смарт тордың кері байланысымен күн/жел интеграциясы.

Өнім параметрлері (спецификация)

Өндіріс туралы мәліметтер (сапа және өндіріс)

1. Корпус: 2,0 мм салқын илектелген болат пластина, электр мырышталған және ұнтақпен қапталған (RAL 7035). Коррозияға төзімділік > 500 сағат тұзды бүрку сынағы.

2. Тартпа механизмі: өздігінен құлыпталатын тұтқасы бар жоғары дәлдіктегі бағыттаушы рельстер. Тартпа бөлімдерінің ішіндегі IP20 саусақпен қауіпсіз қорғаныс.

3. Шина жүйесі: тікбұрышты мыс шиналар (IACS өткізгіштігі 98%), жылуды қысқарту гильзаларымен толығымен оқшауланған.

4. Сымдар: UL1015 немесе 60245 IEC сертификатталған кабельдер, қос сандармен және түс кодтарымен таңбаланған.

5. Тестілеу: Әрбір құрастырылған қондырғы мыналардан өтеді:

● Диэлектрлік кернеуге төзімділік (3000В айнымалы ток 1 мин)

● Бастапқы және қайталама инъекция сынағы

● Тартпаның механикалық жұмысын тексеру

● Толық номиналды ток кезінде температураның көтерілу сынағы

Қаптама және жеткізу

1. Қаптама:

Әрбір жәшік антистатикалық PE пленкасымен жеке оралған. Негізгі панель шетінен қорғағыштармен қорғалған және фумигацияланған ағаш паллетпен бекітілген. Барлық қоршаулар көпіршікті орамамен және PP тоқылған матамен жабылған. IP54 стандартына сай сыртқы блоктар қосымша су өткізбейтін ламинатталған қақпақты алады.

2. Жеткізу белгісі:

● ugao Power логотипі, тапсырыс нөмірі, салмағы, өлшемі және «Нәзік–Электрондық компоненттер» белгісі.

3. Жеткізу:

● Өндіріс уақыты: сызба мақұлданғаннан кейін 25–35 жұмыс күні.

● Порт: Шанхай / Нинбо.

● Жеткізу: теңіз жүктері (FCL немесе LCL), шұғыл қосалқы жәшіктерге арналған әуе жүктері.

Жиі қойылатын сұрақтар

1-сұрақ: Бүкіл панельді сатып алмай бір жәшікті қосалқы бөлшек ретінде сатып ала аламын ба?

A: Иә. Lugao Power Co., Ltd жеке интеллектуалды жәшіктерді сатады. Түпнұсқа сызбаға, тартпа жапсырмасына, схема конфигурациясы мен құрамдас үлгіге сәйкес сәйкес қосалқы жәшікті жасай аламыз. Түпкілікті үйлесімділік техникалық тексеру кезеңінде расталуы керек.

2-сұрақ: Интеллектуалды қуат тарату тартпасы түріндегі панельді тарату құрылғысы ақаулықтан кейін қашықтан қалпына келтіруді қолдайды ма?

Ж: Иә, байланыс модулі арқылы. Оператор қашықтан ажыратып, ақауды анықтап, қайта қоса алады (егер жергілікті қауіпсіздік кодтары рұқсат етсе). Дегенмен, қысқа тұйықталу кезінде қолмен тексеру әлі де ұсынылады.

3-сұрақ: Өніміңіз үшін бір панельдегі тартпалардың максималды саны қанша?

A: 160А тартпалар үшін биіктігі 2200 мм панельге 24 бірлікке дейін орнатуға болады. 630А тартпалар үшін ең көбі 12 бірлік. Орналасу 4b пішінін бөлуге сәйкес келеді, яғни әрбір жәшік өзінің металл бөлімінде толығымен оқшауланған.

4-сұрақ: Сіз орнату және іске қосу қызметін көрсетесіз бе?

A: Біз стандартты түрде қашықтан бейнені іске қосуды қамтамасыз етеміз. Қосымша: Лугао инженерлерінің орнында іске қосуы (жол шығындары + күнделікті тариф, 1 жылдық кепілдікті ұзарту кіреді).*

5-сұрақ: Mitsubishi немесе LS сияқты үшінші тарап ажыратқыштарын біріктіре аласыз ба?

A: Мүлдем. Тартпа шассиі көптеген негізгі брендтерді қабылдауға арналған: ABB Tmax/Sace, Schneider NSX/MTZ, Siemens 3VA/3WL, CHINT және т.б. Сатып алу кезінде сөндіргіш үлгісін көрсетіңіз.

Сатудан кейінгі қызмет көрсету және кепілдік

Кепілдік мерзімі: жөнелтілген күннен бастап 12 ай (1 жыл).

Осы кезеңде,Lugao Power Co., Ltd.тартпа механизмдерін, интеллектуалды контроллерлерді және байланыс модульдерін қоса алғанда, кез келген өндірістік ақауларды қамтиды. Шығын материалдары (шамдар, сақтандырғыштар) алынып тасталады.
