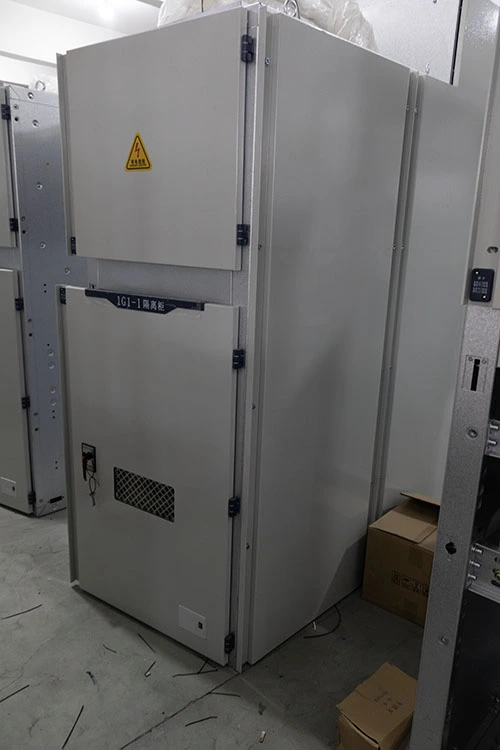

GGD модульдік бекітілген типті төмен вольтты тарату құрылғысы

Анықтама және негізгі сәйкестік

GGD модульдік бекітілген типті төмен вольтты тарату құрылғысы - бұл жабық, еденде тұратын, металл қоршалған тарату құрылғысы. Ол үшін арнайы әзірленгентөмен вольтты айнымалы ток қуатын бөлуүш фазалы өнеркәсіптік және коммерциялық электр жүйелерінде. Қуат тарату иерархиясының негізгі өнімі ретінде ол трансформатордың қайталама терминалдары мен қондырғының негізгі қуат торабы ретінде жұмыс істейтін соңғы тармақ тарату тақталарының арасында орналасады.

Өнім параметрлері

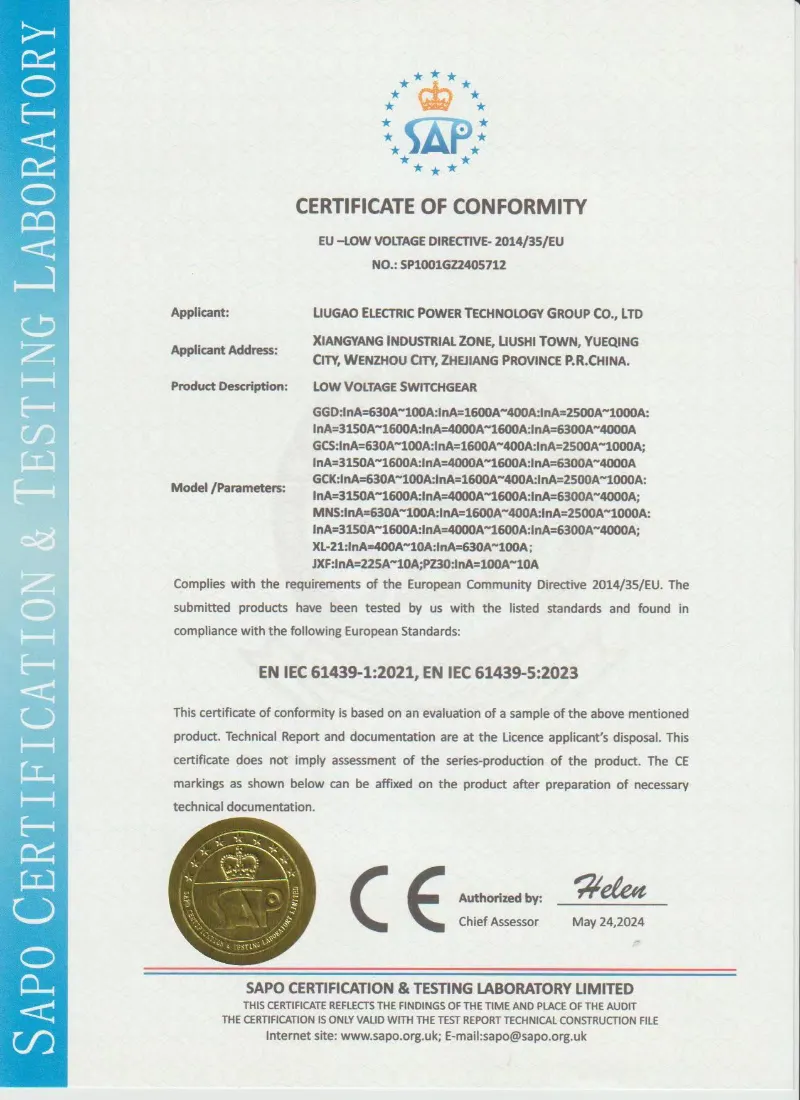

Сертификаттау және сапаны қамтамасыз ету

Лугаожобаның техникалық талаптарына және төмен вольтты тарату құрылғыларының қолданыстағы стандарттарына сәйкес GGD тіркелген типті төмен кернеулі тарату құрылғыларын шығарады. Кәдімгі тексеру және сынақ есептері расталған техникалық келісімге сәйкес жөнелту алдында ұсынылуы мүмкін.

• IEC 61439-1/2 негізіндегі дизайн және сынақ
• GB/T 7251 негізіндегі өндіру және тексеру
• Қуат жиілігіне төзімділік сынағы
• Оқшаулауға төзімділік сынағы
• Сымдарды және функционалдық жұмысын тексеру
• Конфигурацияға сәйкес температураның жоғарылауын тексеру
• Жеткізу алдында әдеттегі сынақ есебі
• Зауыттық тексеру фотосуреттері сұраныс бойынша қол жетімді

Бекітілген орнату философиясы

Функционалдық блоктарды сырғытпаларға шығаруға болатын тартқыш типті тарату құрылғыларынан айырмашылығы, GGD тұрақты бекітілген монтаждау тұжырымдамасын пайдаланады:

● Барлық негізгі құрылғылар — ауа сөндіргіштері (ACBs), құйылған корпусты ажыратқыштар (MCCBs) және оқшаулағыш ажыратқыштар — тікелей қатты орнату тақталарына бұрандалармен бекітілген.

● Құрылғылар мен шиналар арасындағы электр қосылымдары штепсельдік контактілер емес, болттармен бекітілген мыс сілтемелер немесе кабель қосылымдары арқылы қатты сыммен жалғанған.

● Бұл бекітілген тәсіл сырғымалы механизмдерге байланысты механикалық күрделілікті, шығындарды және техникалық қызмет көрсетуді болдырмайды, бұл оны тізбек орындары сирек өзгеретін тұрақты, ұзақ мерзімді орнатулар үшін өте қолайлы етеді.

Модульдік қоршау құрылысы

● Қоршау әрқайсысының биіктігі мен тереңдігі бірдей стандартталған модульдік текшелерден жасалған:

● Жақтаудың өлшемдері: 2200мм (H) × 600/800/1000/1200мм (В) × 600/800мм (D)

● Әрбір текше үздіксіз коммутаторлар тізбегін қалыптастыру үшін бір-біріне бұрандалармен бекітілуі мүмкін тәуелсіз дәнекерленген болат модуль болып табылады.

● Текшелер функционалдық жағынан кіріс (фидер-қабылдау), шиналар-муфталар (шиналар арасындағы байланыс) немесе фидер (шығыс тарату) қондырғылары болып жіктеледі.

Өнімнің артықшылықтары

Артықшылық 1 – Құрылымдық беріктік

Арматураланған 8MF болат жақтау қысқа тұйықталуға төзімділік деңгейінде механикалық тұрақтылықты сақтауға көмектеседі. Номиналды шыңға төзімді ток: 63кА. Шкафтың жақтауы жобаға тән қысқа тұйықталуға төзімділік талаптарын қолдауға арналған. Номиналды ең жоғары төзімділік тогын расталған электр дизайнына сәйкес конфигурациялауға болады.

Артықшылық 2 – Модульдік және жылдам орналастыру

Стандартталған кіріс, муфта, фидер кабиналары. Бірдей биіктік/тереңдік. Стандартты блоктарды қатар орналастыру арқылы жобаны жылдам конфигурациялау. Орнату орнында орнату уақытын және дизайн күрделілігін азайтады.

3-артықшылық – үнемді өмірлік цикл

Бекітілген орнату (шығару механизмдері жоқ) бастапқы құнын төмендетеді. Тартпа сырғытпалары, қосылатын контактілер немесе күрделі блоктаулар жоқ. Ең аз техникалық қызмет көрсету, иеленудің бәсекеге қабілетті жалпы құны.

Артықшылық 4 – Оңтайландырылған жылуды басқару

Табиғи конвекциялық салқындату: төменгі жалюзи + үстіңгі желдеткіш шатыр қақпағы. Түтін мұржасының әсерін жасайды – ыстық ауа көтеріледі, салқын ауа ішке тартылады. Желдеткіштер, шу жоқ, қосымша техникалық қызмет көрсету қажет емес.

Артықшылық 5 – Жеңілдетілген техникалық қызмет көрсету және пайдалану

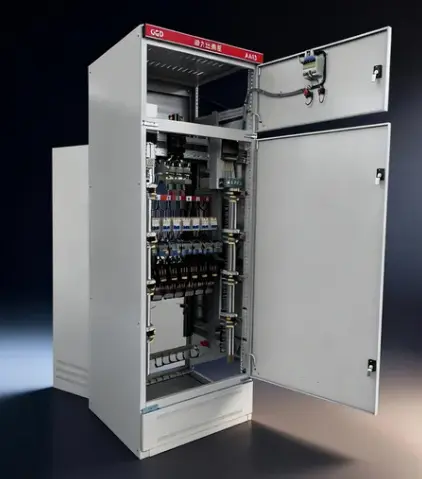

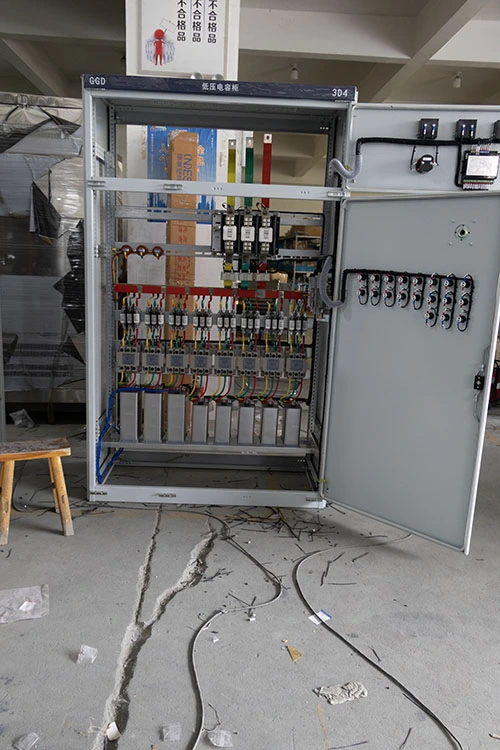

Эргономикалық биіктікте алдыңғы есіктегі басқару элементтері, метрлер, индикаторлар. Ажыратқыш тұтқалары есікті ашпай-ақ қол жетімді. Бөлек шиналар, ажыратқыштар, кабель бөлімдері бар кең ішкі орналасу – оңай визуалды тексеру.

Өнім ерекшеліктері

1-мүмкіндік: Көп қабатты ұнтақ бояу жүйесі

Әрбір болат панель біркелкі электростатикалық эпокси-полиэфир ұнтағын алу алдында бес сатылы алдын ала өңдеуден (майсыздандыру, шаю, фосфаттау, пассивация және кептіру) өтеді. Бұл жабын жоғары адгезия мен ылғалға төзімділік береді, бұлGGD модульдік бекітілген типті төмен вольтты тарату құрылғысытропиктік немесе ылғалдылығы жоғары өндірістік орталарда да сыртқы түрін және коррозиядан қорғауды сақтайды.

2-мүмкіндік: Мөлдір доғалық кедергілер

Негізгі шина мен құрылғы бөлімдері арасындағы поликарбонатты бөгеттер. Тексеру кезінде оператордың қауіпсіздігі үшін көрінетін физикалық бөлуді қамтамасыз етеді, сонымен бірге шинаның жағдайын визуалды растауға мүмкіндік береді.

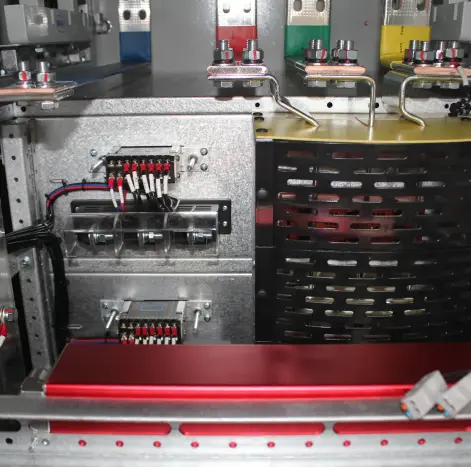

3-мүмкіндік: Кең кабельді тоқтату аймағы

● Қуат кабелінің иілу радиустарын орналастыратын ашық түйіршік тақтасы бар үлкен төменгі кабель бөлімі. Электр қосылымдарындағы кернеуді жеңілдету үшін реттелетін кабель қысқыштары қамтылған.

4-мүмкіндік: Біріктірілген жерге қосу шинасы

Үздіксіз мыс жер шинасы бір текшеге алдын ала бұрғыланған нүктелері бар толық құрастыру ұзындығымен жұмыс істейді. Кіріс және шығыс тізбектер үшін жердегі жерге қосуды жеңілдетеді, жүйенің жерге тұйықталуының сәйкестігін қамтамасыз етеді.

5-мүмкіндік: Құлыппен қамтамасыз етілген сыртқы тұтқа

Негізгі ажыратқыш тұтқалары сырттан орнатылған, ӨШІРУЛІ күйде құлыпталады. Техникалық қызмет көрсету кезінде қауіпсіз механикалық LOTO мүмкіндігін береді, бұл анық көрнекі оқшаулауды қамтамасыз етеді.

6-мүмкіндік: икемді шина конфигурациясы

Жоғарғы/төменгі кабель кірісін және 3P4W немесе 3P5W таратуды қолдайды. Сымдарды қосу қателерін азайту үшін фазалық шиналар стандартты түсті кодтаумен (сары, жасыл, қызыл, бейтарап үшін көк) анық белгіленген.

Өнімді қолдану

GGD модульдік бекітілген типті төмен вольтты тарату құрылғысы сенімді тіркелген таратуға басымдық берілген әртүрлі секторларда кеңінен қолданылады:

● Ғимарат қызметтері және инфрақұрылымы: көпқабатты тұрғын үй мұнараларындағы баспалдақтарды жарықтандыруды бөлу, жер асты паркингі желдеткіш электрмен жабдықтау және муниципалды көшелерді жарықтандыруды басқару шкафтары.

● Өнеркәсіптік көмекші жүйелер: компрессорлық бөлменің қуат панельдері, цемент және толтырғыш зауыттарындағы маңызды емес технологиялық қозғалтқышты фидерлер және зауыт қоймаларының тарату тақталары.

● Суды және ағынды суды тазарту: шикі суды қабылдауға және тазартылған ағынды суларды төгуге арналған сорғы станциясының мотор фидерлері және химиялық мөлшерлеу жабдығының қуат көзі.

● Жаңартылатын энергия: айнымалы токты біріктіргіш панельдер және жерге орнатылған күн фермаларындағы қосалқы қуат тарату тақталары.

● Коммерциялық нысандар: сауда орталықтарындағы резервтік генераторды синхрондау және тарату панельдері және университет кампусының энергия станцияларындағы HVAC салқындатқыш фидер панельдері.

● Уақытша және құрылыс қуаты: уақытша қуат тарату қораптары мен құрылыс көтергішінің қуат беру панельдері, мұнда бекітілген берік конструкция жеңіл панель конструкцияларына қарағанда жақсы төзімділік береді.

Қаптама және жөнелту

Әрбір GGD төмен вольтты тарату құрылғыларының шкафы тотқа қарсы пленкамен, көбік төсемімен және фанерді экспорттауға арналған қаптамамен қорғалған. Шкафтың негізі жүк көтергіштерді тасымалдау талаптарына сәйкес жобалануы мүмкін.

Қаптама: созылатын пленка, ылғалға төзімді қорғаныс және фанерді экспорттауға арналған қорап

Жеткізу: FOB Ningbo, CIF негізгі порттары немесе EXW қол жетімді

Шкафты бекіту: жөнелту алдында күшейтілген ішкі компоненттер

Құжаттар: орау парағы, электр схемасы және сынақ есебі

Сатудан кейінгі қызмет көрсету

Орнату және іске қосу үшін техникалық қолдау көрсету

Электр схемасы және орналасу сызбасын қолдау

Ажыратқыштарға, есептегіштерге және басқару компоненттеріне арналған қосалқы бөлшектер туралы нұсқаулық

Расталған тапсырыс келісіміне сәйкес кепілдік шарттары

Жиі қойылатын сұрақтар

1-сұрақ: GGD бекітілген тарату құрылғылары мен GCS/MNS тарату құрылғыларының айырмашылығы неде?

GGD бекітілген ажыратқыштар мен қатты сымды қосылымдарды пайдаланады, ал GCS немесе MNS тартылатын тартпа қондырғыларын пайдаланады. GGD схемаларды жиі ауыстыруды қажет етпейтін тұрақты тарату жүйелері үшін үнемдірек.

2-сұрақ: GGD шкафын менің бір сызықты диаграммаға сәйкес реттеуге болады ма?

Иә. Lugao кіріс, фидер, шиналық қосқыш, өлшеуіш және конденсатор компенсация шкафтарын сіздің электр схемасы мен құрамдас бренд талаптарына сәйкес конфигурациялай алады.

3-сұрақ: Қандай құрамдас брендтерді пайдалануға болады?

Жалпы опцияларға бюджет пен техникалық талаптарға байланысты ABB, Schneider, Siemens, CHINT, Delixi немесе жобада көрсетілген басқа брендтер жатады.

4-сұрақ: Жеткізу алдында қандай құжаттар жеткізіледі?

Біз расталған тапсырысқа сәйкес жөнелту алдында орналасу сызбаларын, электр схемаларын, әдеттегі сынақ есептерін, орау тізімдерін және өнімнің фотосуреттерін бере аламыз.
