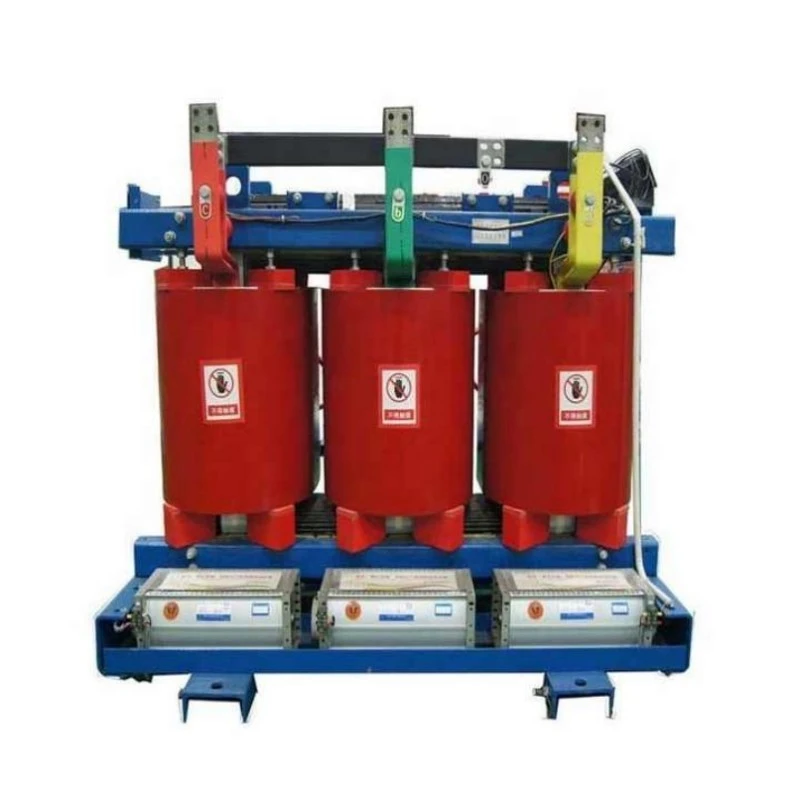

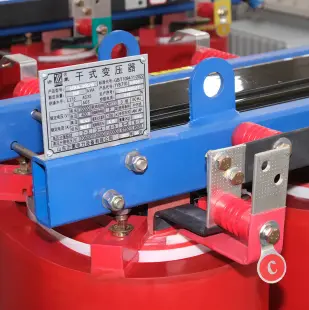

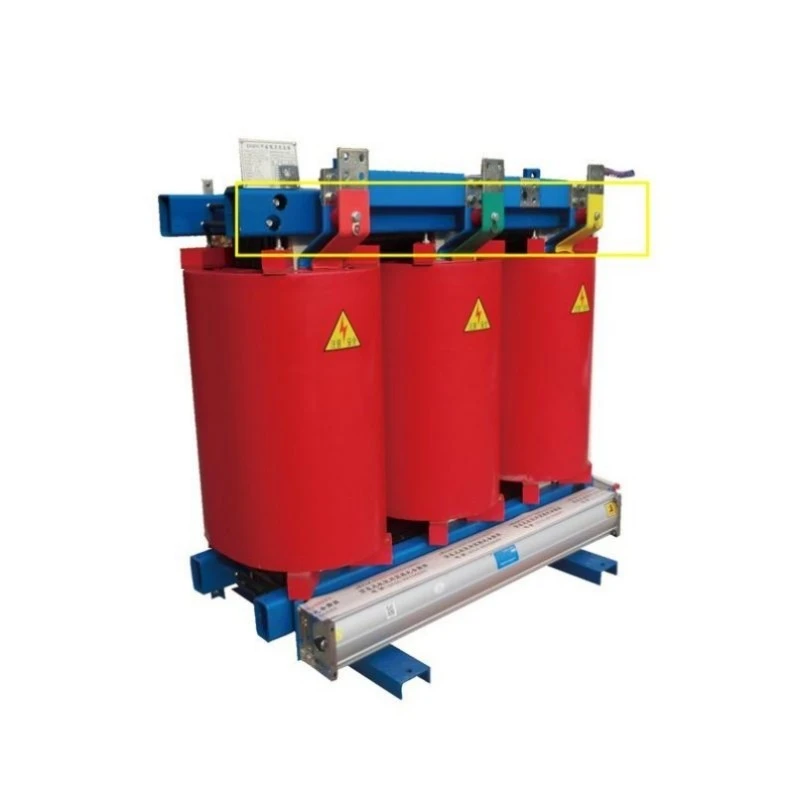

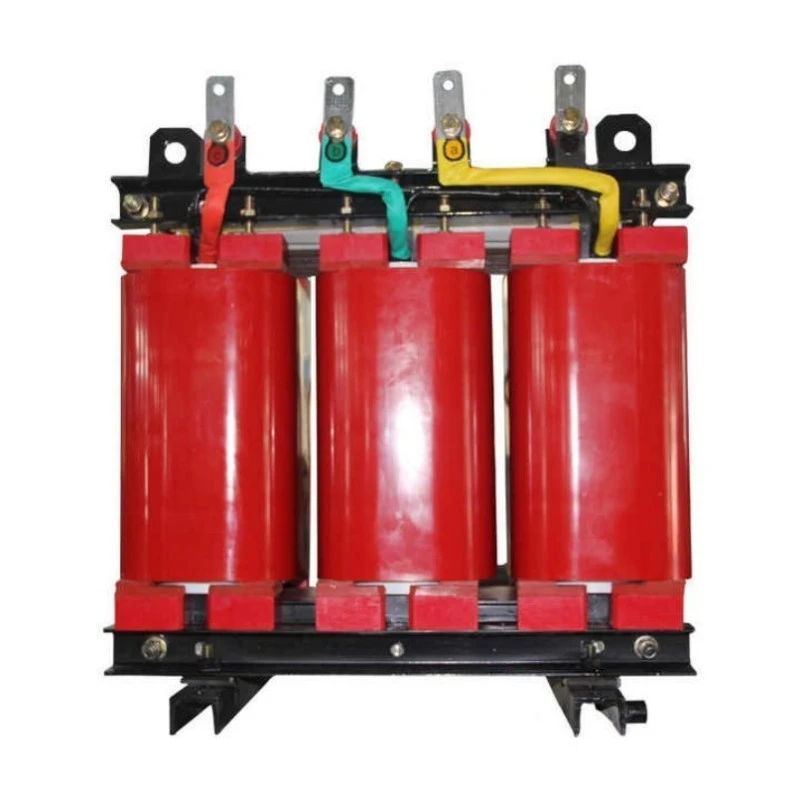

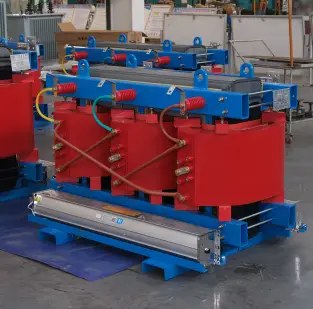

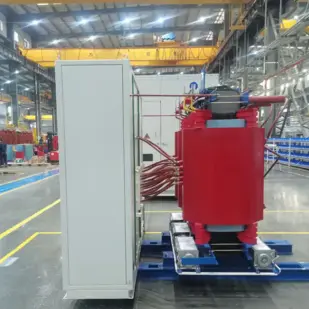

Ауа салқындатқыш эпоксидті шайырлы құрғақ түрдегі трансформатор

Бұл не?

Ауа салқындатқыш эпоксидті шайырлы құрғақ түрдегі трансформатор - бұл толығымен майсыз қуатты түрлендіру құрылғысы, онда барлық жоғары және төмен вольтты орамдар вакуумдық қысым астында құйылған эпоксидті шайырға толығымен инкапсуляцияланады. Оқшаулау және салқындату үшін минералды майға немесе синтетикалық сұйықтықтарға сүйенетін кәдімгі трансформаторлардан айырмашылығы, бұл құрылғы салқындату ортасы ретінде тек ауаны пайдаланады — табиғи конвекция (AN) немесе қосымша мәжбүрлі ауа (AF). Эпоксидті шайырдың үш міндеті бар: бастапқы электрлік оқшаулау, ылғал мен ластаушы заттардан механикалық қорғау және қысқа тұйықталу күштеріне төтеп беретін қатты құрылым.

Ол не істейді?

Кернеуді өзгерту: өндірістік, коммерциялық және тұрғын үй жүктемелері үшін орташа кернеуді (6кВ, 10кВ, 20кВ, 35кВ) кәдеге жарату кернеуіне (208В, 400В, 480В, 690В) төмендетеді. Немесе жаңартылатын энергия желілерін қосу үшін кернеуді арттырыңыз.

Өртке қарсы электр қуатын тарату: электр қуатын ғимараттарға, жер асты автотұрақтарына, ауруханаларға және өрт ережелерімен май толтырылған трансформаторларға тыйым салынған деректер орталықтарына жеткізеді. Өздігінен сөнетін эпоксид (UL 94 V-0 рейтингі) жалынды таратпайды.

Сезімтал жүктемелерге арналған таза қуат: бастапқы және қайталама тізбектер арасындағы оқшаулауды қамтамасыз етеді, гармоникаларды сүзеді, кернеуді басады және медициналық бейнелеу жабдықтарын, CNC машиналарын және зертханалық аспаптарды бұзатын жерге тұйықталуларды жояды.

Сыртқы және қатал ортада жұмыс істеу: Қосымша IP54 немесе IP65 қоршаулары бар трансформатор жаңбырға, қарға, шаңды дауылға, тұз спрейіне және -30°C-тан +55°C-қа дейінгі температураның шектен тыс әсеріне өнімділік төмендетпей төтеп береді.

Негізінде, ауаны салқындатқыш эпоксидті шайырлы құрғақ түрдегі трансформатор қауіпсіздік, қоршаған ортаға сәйкестік және ұзақ мерзімді сенімділік келіссөздерге жатпайтын кезде таңдаулы таңдау болып табылады.

Өнім параметрі (спецификация)

Өнім мүмкіндігі және қолданбасы (сұрақ-жауап пішімі)

1-сұрақ: Эпоксидті шайырдың оқшаулауын ашық жара конструкцияларынан артық ететін не?

A: Үш негізгі артықшылық. Біріншіден, ылғалға төзімділік - эпоксид гигроскопиялық емес. Ауа салқындатқыш эпоксидті шайырлы құрғақ түрдегі трансформатор 100% ылғалдылықта апталар өшірілгеннен кейін бірден қайта іске қосылады, ал ашық орамалы қондырғылар алдын ала қыздыруды қажет етеді. Екіншіден, ластанудан қорғау — өткізгіш шаң қатты эпоксидті беттерге өте алмайды, бұл бақылау және жарқырау қаупін болдырмайды. Үшіншіден, механикалық беріктік — инкапсуляцияланған орамдар деформациясыз 25× номиналды токқа дейінгі қысқа тұйықталу күштеріне төтеп береді.

Қолдану: Деректер орталықтары — нөлдік шаң жиналу қаупі, 55дБ төмен тыныш жұмыс және өздігінен сөнетін эпоксид АТ жабдығы бөлмелері үшін NFPA 75 талаптарына сәйкес келеді.

2-сұрақ: Майсыз далада қалай жұмыс істейді?

A: IP54/IP65 корпустарымен (тот баспайтын болат, көлбеу жаңбыр төбесі, лабиринтті желдеткіштер) трансформатор жаңбырға, шаңға және тұз спрейіне қарсы тұрады. Эпоксидті орамдар маймен толтырылған радиаторларға қарағанда коррозияға жақсы қарсы тұрады. Жағалау учаскелері үшін 316 баспайтын болаттан жасалған қоршаулар бар.

Қолданылуы: Күн электр станциялары және жел парктері - Қашықтағы, штаты жоқ орындар нөлдік май сынамаларын алудың, нөлдік ағып кетуді тексерудің және өрт сөндіру жүйесінің болмауының пайдасын көреді. Құрылғылар -30°C-тан +55°C-қа дейінгі шектен тыс температурада жылдар бойы қараусыз жұмыс істейді.

3-сұрақ: Ол қозғалтқыштың іске қосылуының кернеуі мен шамадан тыс жүктелуіне төтеп бере ала ма?

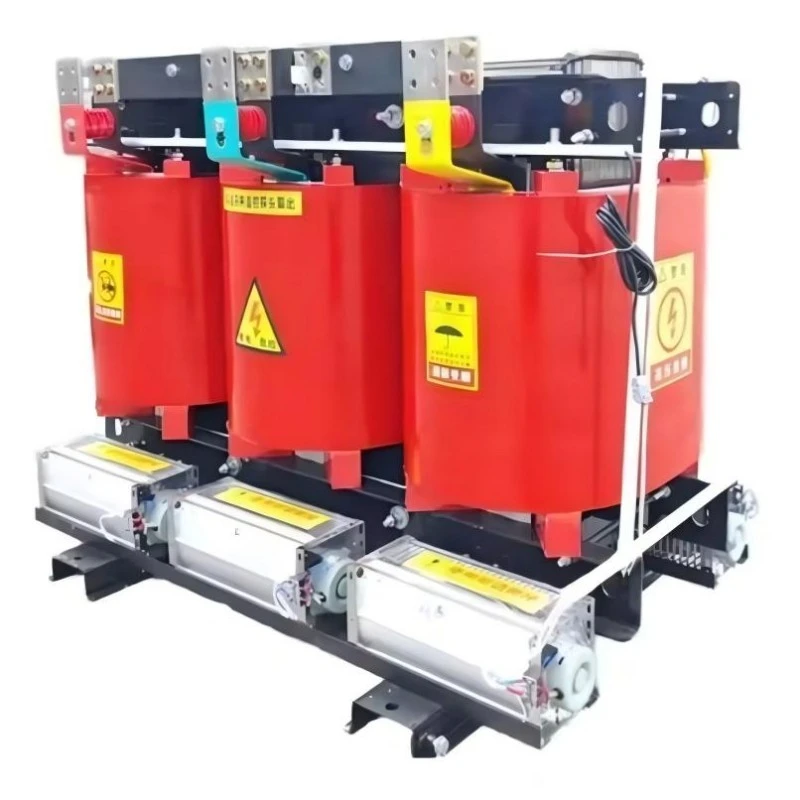

A: Иә. H класы (180°C) оқшаулау табиғи салқындату (AN) кезінде 110% үздіксіз шамадан тыс жүктемеге және 30 минут ішінде 130% мүмкіндік береді. Мәжбүрлі ауа (AF) опциясымен сыйымдылық 20-25% артады — желдеткіштер 80°C температурада автоматты түрде іске қосылады. 150%-дан асатын ауыр циклдік шамадан тыс жүктемелер үшін инженерлермен кеңесіңіз.

Қолданылуы: Өнеркәсіптік өндіріс — Автокөлік құрастыру желілері мен штамптау зауыттары жүктеменің қатты ауытқуын сезінеді. Төмен кедергі (4-6%) кернеуді ±3% шегінде реттеуді қамтамасыз етеді, ал эпоксидті орамдар маймен толтырылған радиатордың дәнекерленген жерлерін сындыратын дірілге төтеп береді.

4-сұрақ: Бұл шынымен техникалық қызмет көрсетуді қажет етпейді ме?

A: Негізгі трансформатор майды өзгертуді, диэлектрлік сынауды, сүзуді, тығыздағышты ауыстыруды қажет етпейді. Әр 12-24 ай сайын үш қарапайым тексеру: сығылған ауамен желдеткіштерді/желдеткіштерді тазалаңыз, крутящий терминалдарды тексеріңіз және қоршауды тексеріңіз. Жалпы жылдық күш: білікті электрик екі сағаттан аз.

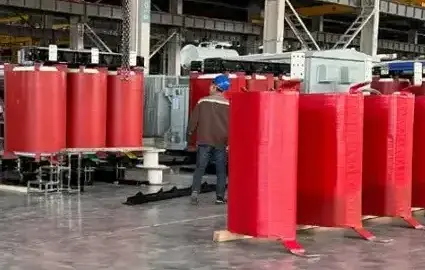

Өндіріс туралы мәліметтер — Лугаоны бәсекелестерден артық ететін не

Жиі қойылатын сұрақтар (сұрақ-жауап)

1-сұрақ: Ауа салқындатқыш эпоксидті шайырлы құрғақ түрдегі трансформатордың нақты тиімділігі қандай және ол уақыт өте келе нашарлайды ма?

A: 75% жүктеме кезінде тиімділік (әдеттегі жұмыс нүктесі) 1000кВА қондырғы үшін 98,7%, 2500кВА қондырғы үшін 99,1% дейін өседі. Тиімділік негізгі жоғалтумен (тұрақты, кремний болатының сапасына байланысты) және мыс жоғалтуымен (жүктеменің квадратына байланысты өзгереді) анықталады. Ауа салқындатқыш эпоксидті шайырлы құрғақ түрдегі трансформатордың басты артықшылығы тиімділік уақыт өте келе төмендемейді, өйткені эпоксидті инкапсуляция ылғалдың түсуін болдырмайды, бұл жоғалтуды арттырады. Маймен толтырылған трансформаторлар 10-15 жылдан кейін өнімділіктің төмендеуін жиі байқайды, өйткені май нашарлайды және қағаз оқшаулау ылғалдылығы жоғарылайды. Біздің эпоксидті қондырғылар 30 жылдан астам қызмет ету мерзімі ішінде зауыт тиімділігін сақтайды. Біз әрбір бірлік үшін кепілдік берілген жоғалту мәндерін қамтамасыз етеміз және далалық сынақтар кепілдік мерзімі ішінде жоғарырақ шығындарды көрсетсе, айырмашылықты өтейміз.

2-сұрақ: Қолданбам үшін дұрыс сыйымдылықты қалай таңдауға болады?

Ж: Жалпы қосылған жүктемені кВА-да есептеңіз, содан кейін әртүрлілік факторларын қолданыңыз. Үздіксіз жүктемелер үшін (жарықтандыру, HVAC, серверлер) фирмалық тақтаның 100% пайдаланыңыз. Үзіліссіз жүктемелер үшін (моторлар, дәнекерлеушілер, лифттер) жұмыс цикліне байланысты 50-70% пайдаланыңыз. Содан кейін 20-25% болашақ кеңейту маржасын қосыңыз. Мысал: 800кВА үздіксіз жүктемесі бар зауыт + 400кВА қозғалтқыш жүктемесі (әртүрлілік коэффициенті 0,6 → 240 кВА) + 20% кеңейту = (800+240)×1,2 = 1248кВА → 1250кВА немесе 1500кВА таңдаңыз. Шамадан тыс өлшемдер бастапқы шығындарды және жүктемесіз жоғалтуды арттырады; өлшемнің аздығы қызып кетуді және мерзімінен бұрын істен шығуды тудырады. Біздің инженерлер өлшемдерді анықтау бойынша тегін көмек көрсетеді — жай ғана жүктемелер тізімін және жұмыс циклдерін жіберіңіз. Қозғалтқышы ауыр қолданбалар үшін температураның көтерілу шегінен асырмай іске қосу кернеуін өңдеу үшін мәжбүрлі ауа салқындату (AF) ұсынылады.

3-сұрақ: Трансформаторды туннель немесе қойма сияқты жабық кеңістікте орнатуға бола ма?

A: Мүлдем. TheАуа салқындатқыш эпоксидті шайырлы құрғақ түрдегі трансформаторжабық кеңістіктер үшін өте қолайлы, себебі ол мұнай сақтайтын қойманы қажет етпейді (барлық жағынан 2-3 метр бос орынды үнемдейді). Желдетуге арналған ең аз саңылау барлық жағынан 300 мм және жоғарыда 600 мм. Туннельдік қондырғылар үшін біз қоршау биіктігі 200 мм-ге қысқартылған төмен профильді нұсқаны ұсынамыз (салқындатқыш жалюзи үстіңгі жағына емес, жағына ауыстырылған). Дегенмен, туннельдердегі қоршаған орта температурасы басқа жабдықтың арқасында көтерілуі мүмкін — біз барабар салқындауды растау үшін термиялық талдау жасаймыз. Табиғи конвекция жеткіліксіз болса, негізгі жақтауға тікелей орнатылған желдеткіштері бар AF (мәжбүрлі ауа) опциясы ізін арттырмай қосымша салқындатуды қамтамасыз етеді.

Неліктен Lugao Power таңдау керек?

Жетілдірілген өндіріс: озық өндіріс жабдықтары мен сынақ әдістерімен қолдау көрсетіледі.

Сертификатталған сапа: ISO 9001 және SGS сертификатталған; негізгі өнімдерде CCC және CE сертификаттары бар.

Зауыттық тестілеу: Өнімдер жөнелтілгенге дейін сапа тексеруінен және сынақтан өтеді.

Жоба тәжірибесі: Жабдық электр желілерінде, өнеркәсіптік нысандарда, тау-кен өнеркәсібінде, темір жолдарда, құрылыста және коммуналдық энергетикалық жобаларда қолданылады.

Техникалық қолдау: өнімді таңдау мен теңшеуден бастап жеткізуге дейінгі кәсіби қолдау.
