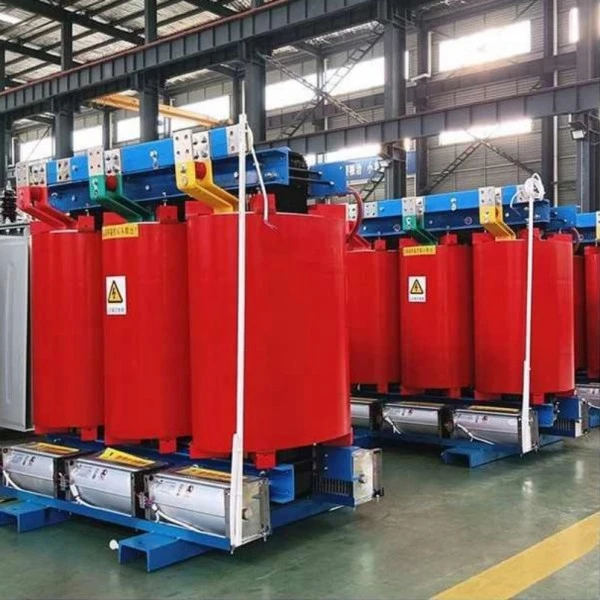

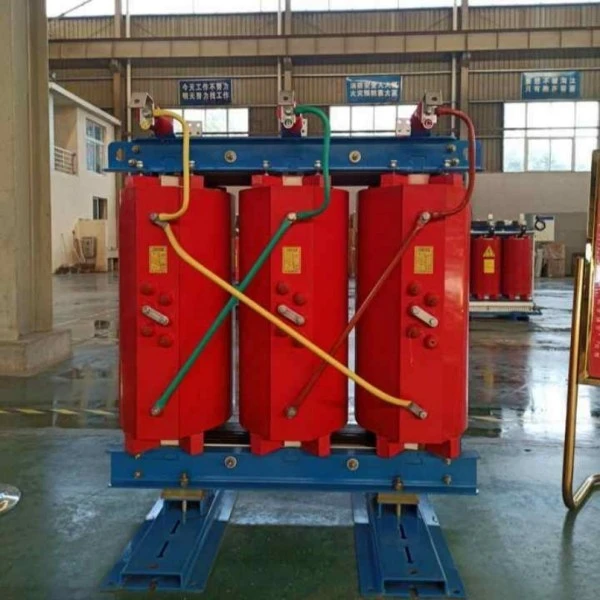

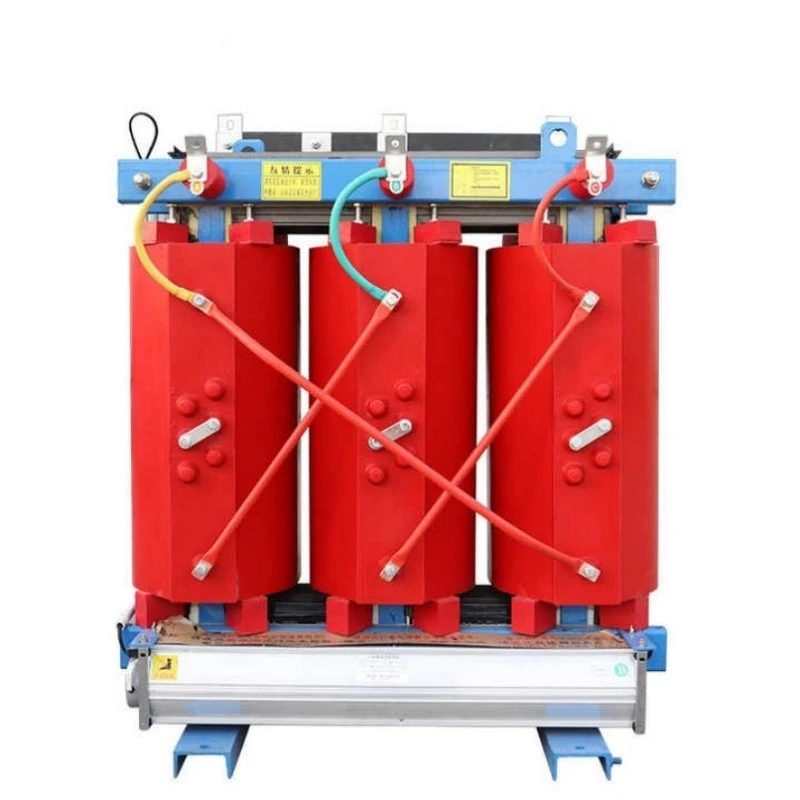

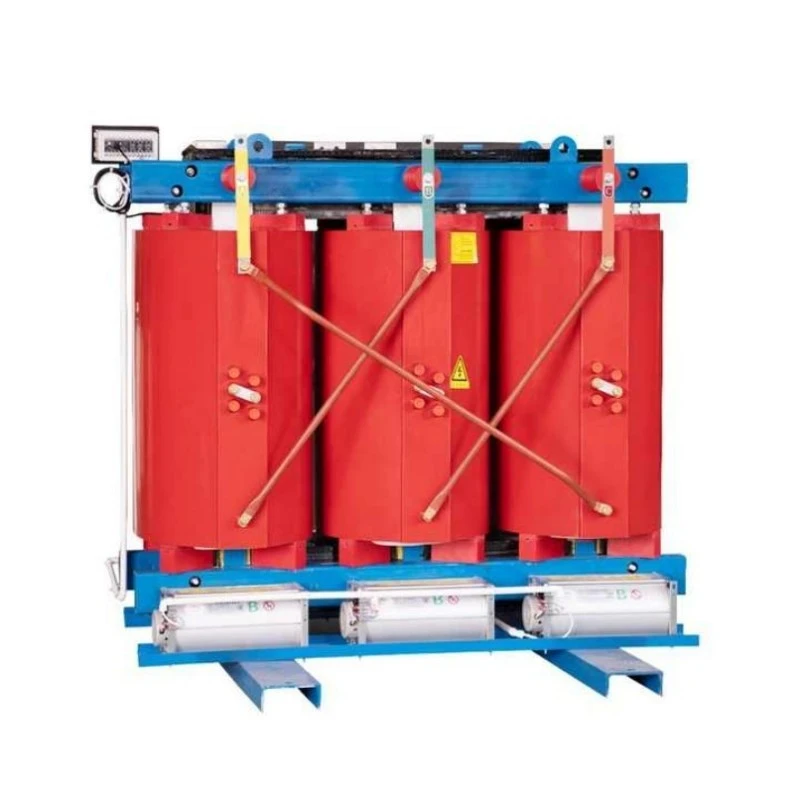

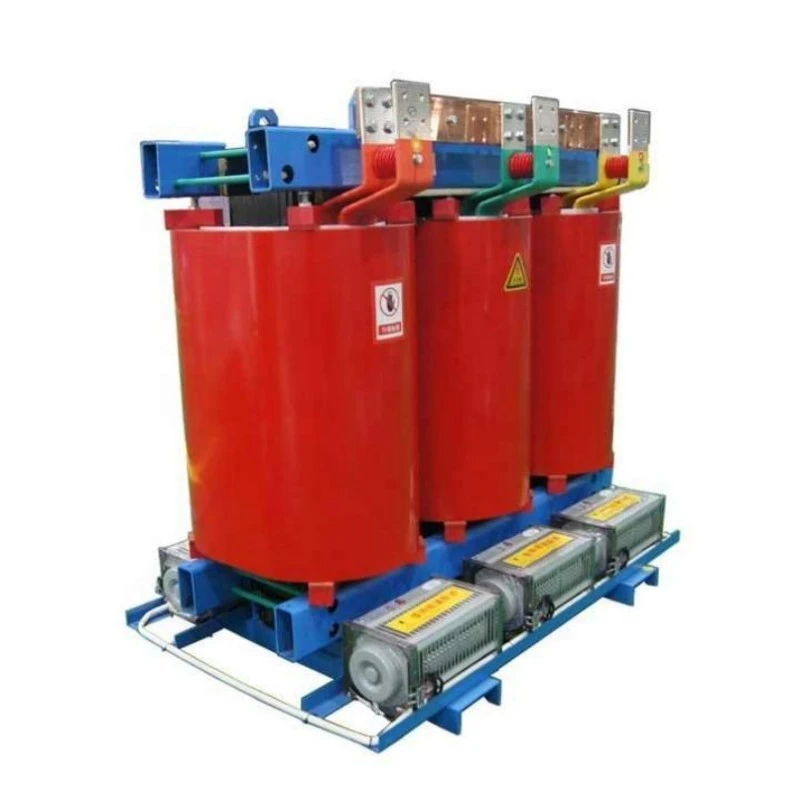

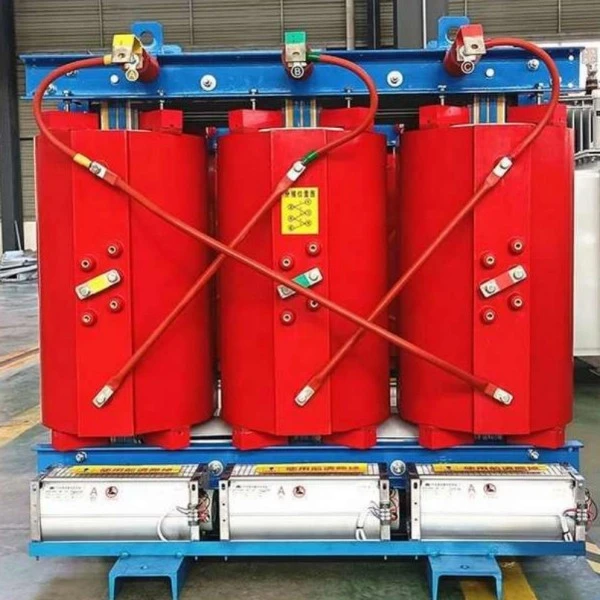

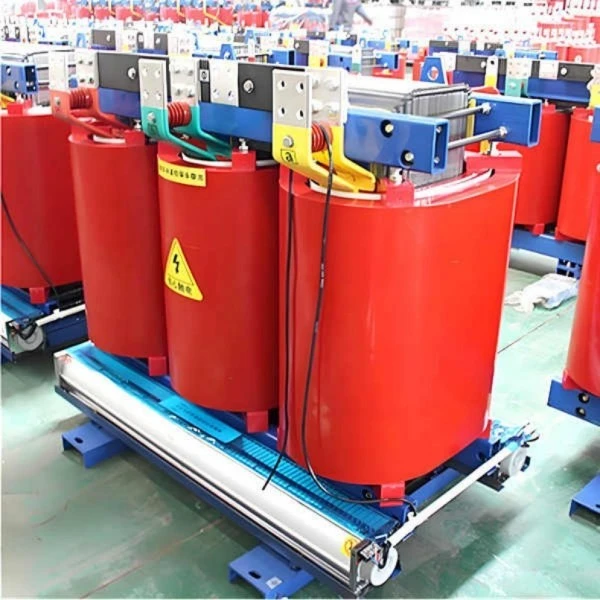

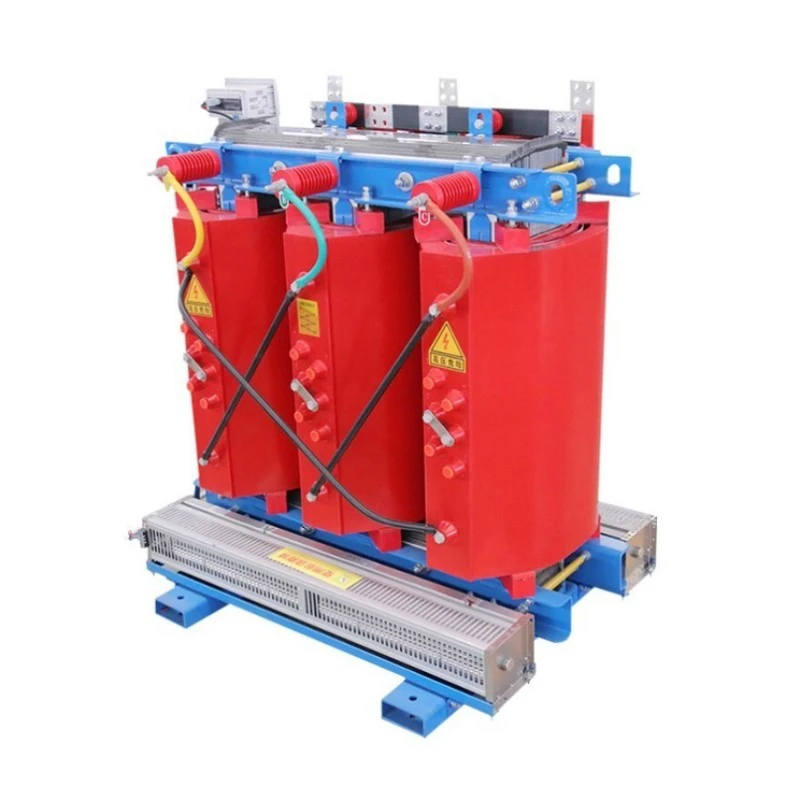

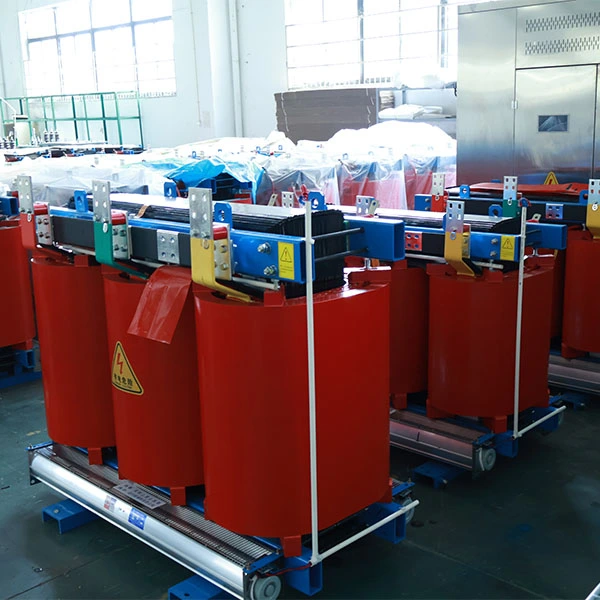

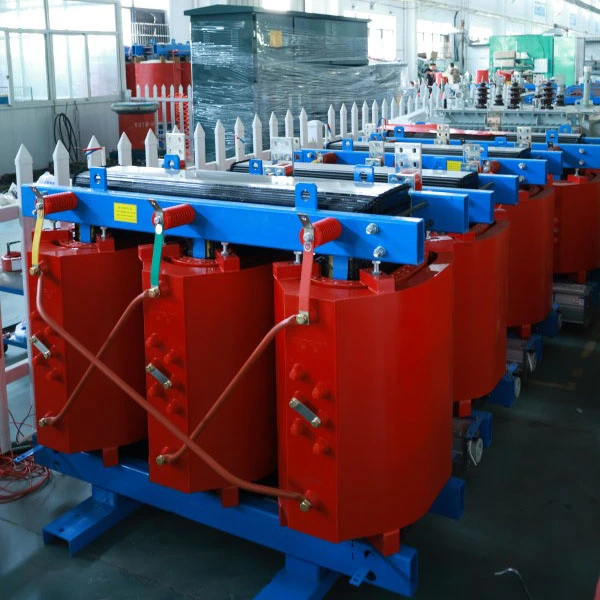

Мыс орамасының төсеміне орнатылған құрғақ типті трансформатор

Бұл қандай жабдық?

Мыс орамасының төсемі орнатылған құрғақ типті трансформатор - бұл төсемге орнатылатын сыртқы қондырғылар үшін арнайы әзірленген үш фазалы, құйылған шайырлы құрғақ түрдегі трансформатор. Ол тұрғын қауымдастықтарға, сауда орталықтарына, индустриялық парктерге және жаңартылатын энергия жобаларына қауіпсіз тарату үшін орташа кернеуді (әдетте 10кВ–35кВ) төмен кернеуге (400В/380В) төмендетеді.

Дәстүрліден айырмашылығымайлы трансформаторлар, бұл өнім оқшаулағыш майды пайдаланбайды. Оның орнына ол табиғи немесе мәжбүрлі ауаны салқындатумен біріктірілген эпоксидті шайырлы қатты оқшаулауды пайдаланады. Орамдар толығымен жоғары өткізгіштігі бар мыстан жасалған, бұл резистивті жоғалтуларды азайтуды, артық жүктеме қабілеттілігін және ұзақ қызмет ету мерзімін қамтамасыз етеді. Тақтаға орнатылған қоршау жеке қосалқы станция ғимаратын қажет етпей-ақ тікелей жер деңгейінде орнатуға мүмкіндік береді, бұл азаматтық құрылыс шығындары мен кеңістікті айтарлықтай үнемдейді.

Өнім сипаттамасы

Lugao компаниясының мыс орама төсемі орнатылған құрғақ типті трансформаторы сыртқы тарату желілеріндегі сенімділік, тиімділік және қауіпсіздік үшін жасалған. 50кВА-дан 2500кВА-ға дейін есептелген, стандартты кернеулері 10кВ/0,4кВ (6кВ, 20кВ немесе 35кВ теңшеуге болатын) бұл трансформатор GB 20052-2020 энергия тиімділігінің 2-деңгейі стандарттарына сәйкес келеді, кейбір үлгілер 1-деңгейге жақындады.

Негізгі электрлік өнімділікке әдеттегі құрғақ түрдегі трансформаторларға қарағанда 37%-ға дейін төмен жүктемесіз шығындар, 30%-ға дейін төмендеген жүктеме жоғалуы, ішінара разряд ≤5pC және 1 метрде ≤55дБ шу деңгейі жатады. Мыс орамдары тамаша жылу өткізгіштік пен механикалық беріктікті қамтамасыз етеді, қысқа тұйықталуға төзімділік қабілетін айтарлықтай жақсартады.

Құрылғы жаңбырдан, шаңнан және вандализмнен қорғайтын, IP23 немесе одан жоғары дәрежесі бар ауа райына төзімді, құлыпталатын төсемге орнатылған корпуста орналасқан. PT100 сенсорлары, автоматты іске қосу желдеткіштері, қызып кету дабылы және RS485 байланысы бар интеллектуалды температураны басқару жүйесі стандартты түрде қамтылған.

30 жылдық дизайн мерзімі және минималды техникалық қызмет көрсету талаптары бар бұл мыс орамасының монтаждалған құрғақ типті трансформаторы қауіпсіз, ұзақ мерзімді және энергияны үнемдейтін тарату шешімін іздейтін коммуналдық қызметтер, EPC мердігерлері және мекеме менеджерлері үшін тамаша таңдау болып табылады.

Өнім параметрі (спецификация)

Өнімнің ерекшелігі және қолданылуы

Негізгі мүмкіндіктер

Толық мыс орамалары – алюминиймен салыстырғанда резистивті жоғалтулар аз, шамадан тыс жүктеме жоғары және қысқа тұйықталуға жақсы төзімділік.

Отқа төзімді және жарылысқа төзімді – эпоксидті шайыр құю, өздігінен сөнетін, майдың ағу қаупі жоқ.

Тақтаға орнатылған дизайн – жер деңгейінде орнату, қосалқы станция салуды қажет етпейді, құрылыс жұмыстарының құнын 40-60% үнемдейді.

Өте төмен шығындар – ГБ 2-деңгейдегі энергия тиімділігіне сәйкес келеді, электр энергиясының жылдық төлемдерін айтарлықтай төмендетеді.

Smart Monitoring – PT100 сенсорлары, желдеткіштің автоматты іске қосылуы, қызып кету дабылы/шығуы, RS485-тен BAS-қа дейін.

Төмен шу – ≤55дБ, тұрғын және коммерциялық аумақтар үшін қолайлы.

Техникалық қызмет көрсетілмейді - майды сынамайды, кептірмейді, қозғалатын бөліктер жоқ.

Сұрақ-жауап: Өнім мүмкіндігі түсіндірілді

1-сұрақ: Неліктен сыртта пайдалану үшін майға батырылған түрге қарағанда, мыс орама төсемі орнатылған құрғақ түрдегі трансформаторды таңдау керек?

A: Майға батырылған трансформаторлар өрт және ағып кету қаупін тудырады, әсіресе тұрғын үйлерде немесе қоршаған ортаға сезімтал аудандарда. Мыс орама төсемі орнатылған құрғақ типті трансформатор майды пайдаланбайды, сондықтан өрттің таралу немесе жердің ластану қаупі нөлдік. Сонымен қатар, мыс орамалары жақсырақ жылу өткізгіштік пен механикалық беріктікті қамтамасыз етеді, тіпті ең жоғары жазғы жүктеме кезінде де сенімді жұмысты қамтамасыз етеді. Көптеген муниципалитеттер өрт ережелерінің қатаңдығына байланысты жаңа сыртқы қондырғылар үшін құрғақ түрдегі трансформаторларға мандат береді.

2-сұрақ: Алюминиймен салыстырғанда мыс орамасының қосымша құны шынымен де тұр ма?

A: Мүлдем. Мыс орама төсемі орнатылған құрғақ типті трансформатордың бастапқы құны алюминийден жасалған орамға қарағанда шамамен 15–20% жоғары болғанымен, жалпы қызмет ету циклінің құны айтарлықтай төмен. Мыстың 40% жоғары өткізгіштігі бар, бұл жүктеменің жоғалуын және электр қуатының шоттарын азайтады. Мыстың созылу беріктігі де жоғары, сондықтан трансформатор қысқа тұйықталу күштеріне жақсы төтеп береді. 30 жылдық дизайн мерзімі ішінде энергияны үнемдеу инвестицияны оңай ақтайды.

3-сұрақ: Бұл трансформатор жоғары ылғалдылық пен жаңбырлы маусымдарды, әсіресе оңтүстік аймақтарда көтере ала ма?

A: Иә. Біздің мыс орама төсемі орнатылған құрғақ типтегі трансформатор вакуумды құю процесін пайдаланады, онда эпоксидті шайыр мыс орамдарын толығымен қаптап, тығыздалған оқшаулау қабатын құрайды. Өзек пен қысқыштар коррозияға қарсы өңдеуден өтеді. IP23 корпусымен трансформатор 100% салыстырмалы ылғалдылықта қалыпты жұмыс істейді. Ұзақ уақыт өшірілгеннен кейін қайта іске қосу алдында кептіру қажет емес.

4-сұрақ: Жазғы шарықтау кезінде трансформатор шамадан тыс жүктелсе не болады?

A: Табиғи салқындату кезінде (AN) ол 100% жүктемеде үздіксіз жұмыс істейді. Ауаны мәжбүрлі салқындату (AF) кезінде сыйымдылық 40–50%-ға артады. Мыс орамдары 2 сағат бойы 150% номиналды жүктемеге төтеп бере алады. Бұл шамадан тыс жүктеу мүмкіндігі маңызды оқиғалар кезінде қуат үздіксіздігін қамтамасыз етеді.

5-сұрақ: Кепілдік қанша уақытқа созылады және ол нені қамтиды?

A: Стандартты кепілдік барлық өндірістік ақауларды қамтитын жөнелтілгеннен кейін 12 ай. Ақылы қызмет көрсету шарты кепілдікті 36 немесе 60 айға дейін ұзарта алады. Техникалық қолдау өмір бойы тегін.

Өндіріс мәліметтері

Негізгі материал және өндіріс процесі

Әрбір мыс орамасының төсенішіне орнатылған құрғақ типті трансформатордың өзегі жүктемесіз ток пен адасу жоғалуын азайту үшін сатылы қосылыстары бар, жоғары өткізгіштігі бар суықтай илектелген дәнді-бағытталған кремний болаттан жасалған. Өзек дәлдікпен кесілген және біркелкі магниттік жолдарды қамтамасыз ету үшін автоматты түрде қабаттастырылған.

Орам құрылымы – Барлық мыс

Жоғары вольтты және төмен вольтты орамаларда оттегі жоқ мыс өткізгіштер қолданылады. Төмен вольтты орамдар біркелкі қабатаралық оқшаулауы бар фольга орамасының конфигурациясын қабылдайды, бұл қысқа тұйықталуға төзімділік қабілетін айтарлықтай арттырады. Мыстың жоғары жылу өткізгіштігі сонымен қатар ыстық нүктелердің температурасын төмендетіп, жылуды тиімдірек таратуға көмектеседі.

Оқшаулау жүйесі – эпоксидті шайырлы вакуумды құю

Орамдар вакуумда жоғары сапалы эпоксидті шайырмен құйылады, бос жерлерді жояды және ≤5pC ішінара разрядты қамтамасыз етеді. Бұл қатты оқшаулау жүйесі отқа төзімді, ылғалға төзімді және химиялық тұрақты. Ешқандай оқшаулағыш май пайдаланылмайды, бұл трансформаторды ішкі және сыртқы төсемге орнатылған қондырғылар үшін қауіпсіз етеді.

Корпус және төсемге орнатылған дизайн

TheтрансформаторАуа райына төзімді ұнтақ жабыны бар ауыр жүкті, құлыпталатын болат корпуста орналасқан. Стандартты қорғаныс IP23 (жаңбыр мен шаңға төзімді), қатал орта үшін IP34 немесе IP54 қосымша. Негіз бетон төсеміне тікелей орнатуға арналған, кабельді төменнен енгізу. Көтергіш құлақтар мен жерге қосу терминалдары стандартты болып табылады.

Сапа және сынақ кепілдігі

Әрбір мыс орама төсемі орнатылған құрғақ типті трансформатор жеткізілім алдында жан-жақты типтік сынақтардан және әдеттегі сынақтардан өтеді, соның ішінде:

1. Жүктеме жоғалту және жүктеме жоғалту сынақтары

2. Қысқа тұйықталу кедергісінің сынағы

3. Индукцияланған асқын кернеуге төзімділік сынағы

4. Жартылай разрядты өлшеу (≤5pC)

5. Найзағай импульстік сынағы

6. Температураның көтерілу сынағы

7. Барлық негізгі өнімділік көрсеткіштері GB және IEC талаптарынан асып түседі.

Сертификаттар

1. ISO 9001:2015 сапа менеджменті жүйесі

2. CE сертификаты бар

3. Тәуелсіз зертханалардан алынған сынақ есептерін теріңіз
