SCB13 мыс орамасының құрғақ типті қуат трансформаторы

Бұл не?

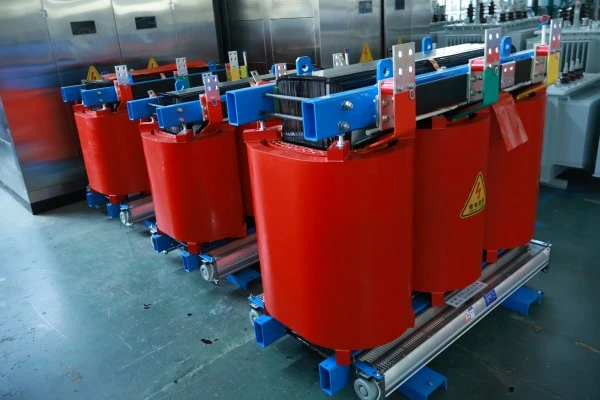

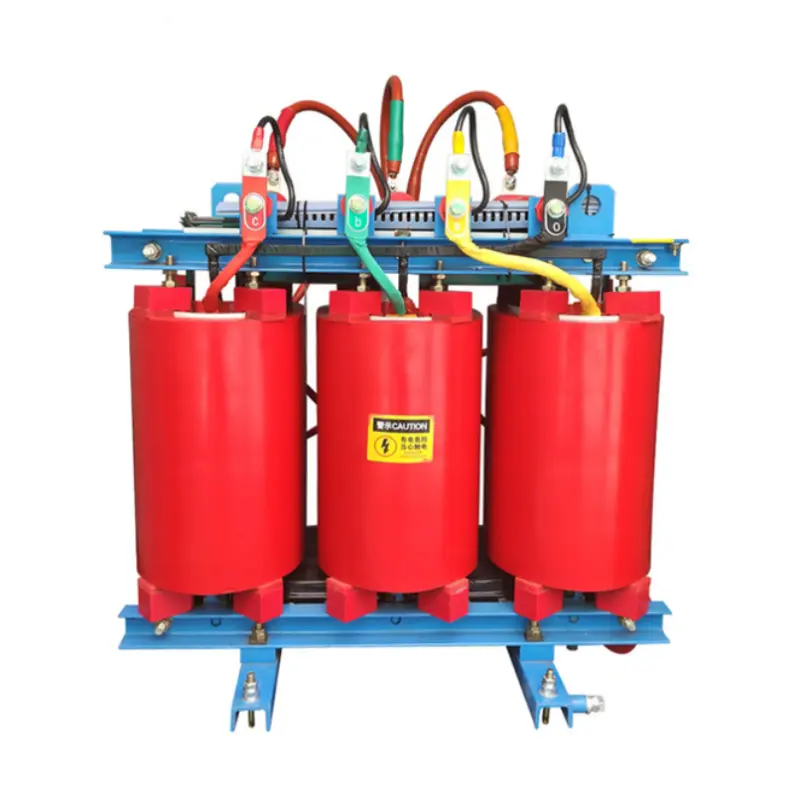

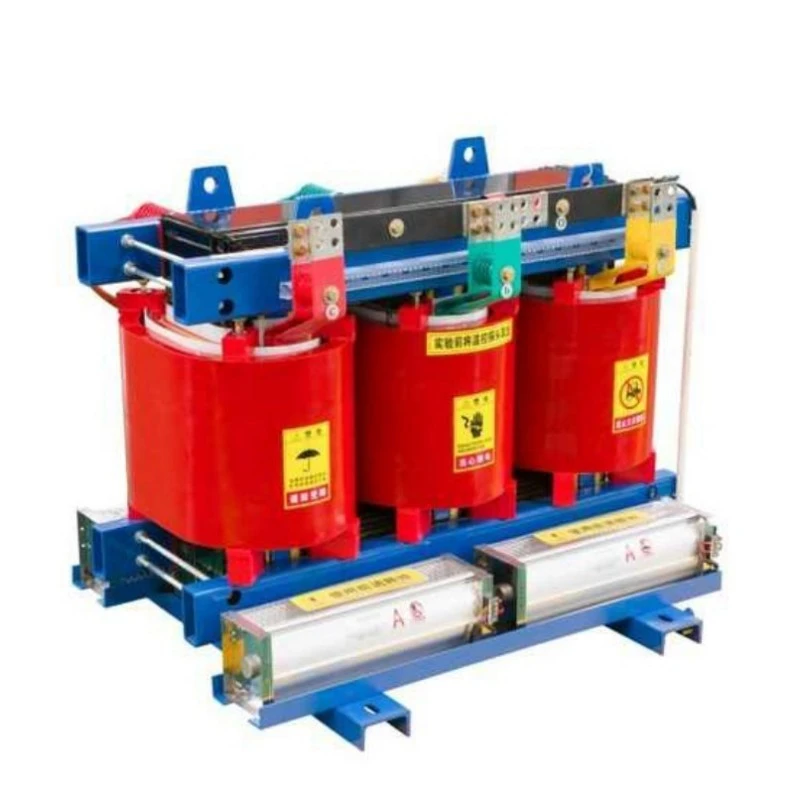

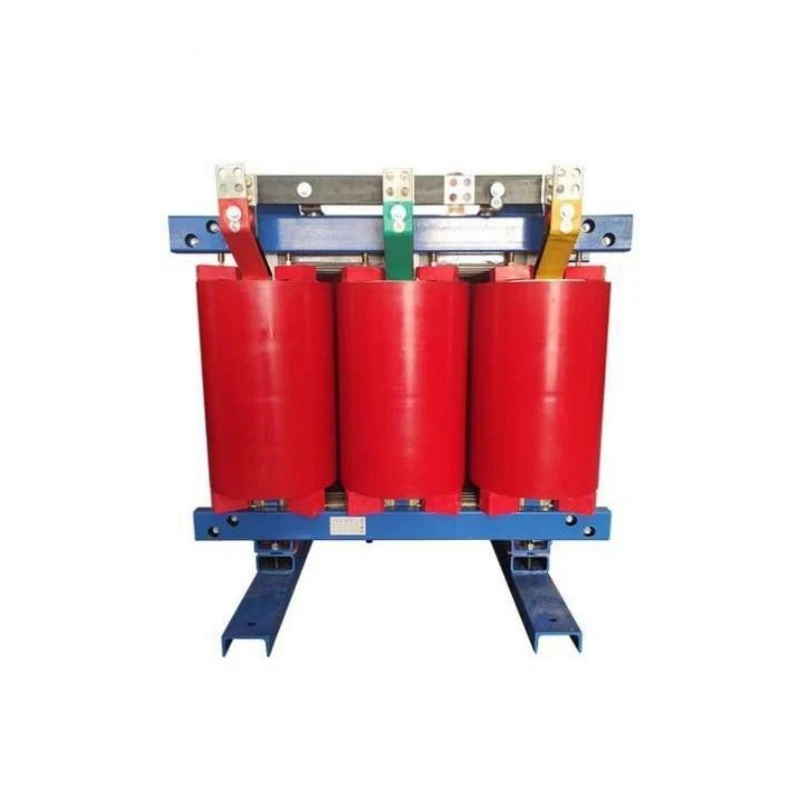

SCB13 сериясы үш фазалы, шайырдан құйылған оқшауланған, мыс орамалықұрғақ қуат трансформаторы. Белгілеуде "SC" құйылған шайырды (эпоксидті шайырлы вакуумды құйма), "В" фольга орамдарын, ал "13" өнімділік деңгейін білдіреді, яғни оның жоғалу мәндері GB 20052-2020 ұлттық стандартының энергия тиімділігінің 1-деңгейі талаптарына сәйкес келеді. Негізгі өткізгіш материал алюминий немесе мыс қапталған алюминий емес, тазалығы жоғары оттегісіз мыс болып табылады.

Ол не істейді?

1. Кернеуді түрлендіру : Жоғары кернеуді (10кВ, 35кВ) төмен кернеуге (400В, 690В) түрлендіреді немесе әртүрлі жабдықтың кернеу талаптарын қанағаттандыра отырып, қажетінше жоғарылатады.

2. Қуатты бөлу: Тарату жүйесінің негізгі құрылғысы ретінде ол өнеркәсіптік зауыттар, коммерциялық кешендер, көп қабатты үйлер және жел электр станциялары сияқты көптеген жүктемелерге қуатты қауіпсіз түрде жеткізеді.

3. Қауіпсіз қуат көзі: жанбайтын эпоксидті шайырлы қатты оқшаулаудың арқасында ол ішкі ақаулар болған жағдайда да май шашпайды немесе өртке ұшырамайды, бұл оны әсіресе ішкі қондырғылар немесе өрт қауіпсіздігінің қатаң талаптары бар орындар үшін қолайлы етеді.

4. Тыныш жұмыс : Жұмыс шуы дәстүрлі майға батырылған трансформаторларға қарағанда айтарлықтай төмен, бұл оны тұрғын аудандарға, ауруханаларға, кеңсе ғимараттарына және басқа шуға сезімтал орталарға қолайлы етеді.

Қысқаша айтқанда, SCB13 мыс орамасының құрғақ типті қуат трансформаторы - бұл жоғары энергия тиімділігін, толық мыс ядросын, төмен шуды және жалынға төзімді қауіпсіздікті біріктіретін заманауи қуатты тарату негізгі құрылғысы.

Өнімнің артықшылықтары

Қарапайым құрғақ түрдегі трансформаторлармен салыстырғанда бұл өнім бес негізгі артықшылықтарды ұсынады:

Толық мыс орамалары, тамаша өткізгіштік:Барлық жоғары және төмен вольтты орамдар оттегісіз мыс өзекшемен тартылған эмальданған тікбұрышты мыс сым немесе мыс фольга көмегімен оралады. Мыстың меншікті кедергісі (шамамен 0,0172 Ом·мм²/м) алюминийдікінен (шамамен 0,0283 Ом·мм²/м) әлдеқайда төмен. Сондықтан бірдей көлденең қиманың мыс орамдарының кедергісі төмен, жылу өндіру аз және қуатты түрлендіру тиімділігі жоғары. Ұзақ мерзімді пайдалану кезінде үнемделген электр энергиясының құны бастапқы инвестициялық айырмашылықтан әлдеқайда асып түседі.

Ұлттық қос көміртекті стратегияға сәйкес келетін 1-деңгей энергия тиімділігі:SCB13 жоғалту деңгейі энергия тиімділігінің 1-деңгейінің ұлттық стандарттарына сәйкес келетіндей етіп жасалған. Жүктемедегі жоғалтулар SCB12-ге қарағанда шамамен 10% төмен, ал жүктеме жоғалтулары 5% -дан астам төмен. Жылына 8 000 сағат жұмыс істейтін 1000 кВА трансформатор үшін бұл жыл сайын 10 000 юаньнан астам электр қуатын үнемдейді, стандартты трансформаторлармен салыстырғанда баға айырмашылығын 3-5 жыл ішінде қалпына келтіреді.

Эпоксидті шайырлы вакуумды құю, сенімді оқшаулау:Орамдар ауа көпіршіктерін толығымен жоя отырып, вакуумда импортталған Huntsman (немесе баламалы сапа) эпоксидті шайырмен құйылады және өңделеді. Кептірілген оқшаулау қабаты жоғары механикалық беріктікке, термиялық соққыға төзімділікке, жарықтарға төзімділікке және ылғалдан/кірден қорғауға ие. Жартылай разряд 5pC төмен бақыланады, бұл ұлттық стандарттардан әлдеқайда жоғары.

Күшті шамадан тыс жүктеме сыйымдылығы, құбылмалы жүктемелерге бейімделеді:Табиғи салқындату кезінде ол 10% артық жүктемеде ұзақ уақыт жұмыс істей алады; мәжбүрлі ауамен салқындату кезінде (желдеткіштер орнатылған), шығыс қуаты номиналды мәннің 120%-дан астамына дейін артуы мүмкін. Маусымдық жүктеме шыңдары үшін (мысалы, жазғы кондиционерді пайдалану) қуаттылықты дереу арттыру қажет емес.

Ылғалға төзімді және ластануға төзімді, қоршаған ортаға күшті бейімделу:Эпоксидті шайыр құйылған орама беті тегіс, тығыз және гигроскопиялық емес. Тіпті 100% салыстырмалы ылғалдылық жағдайында өшірілгеннен кейін де, ол алдын ала қыздырусыз толық жүктемеде тікелей жұмыс істей алады. Әсіресе жер асты тарату бөлмелері, жағалаудағы тұзы көп шашатын аймақтар және химиялық зауыттар сияқты ылғалды немесе коррозиялық орталар үшін қолайлы.

Өнім ерекшеліктері

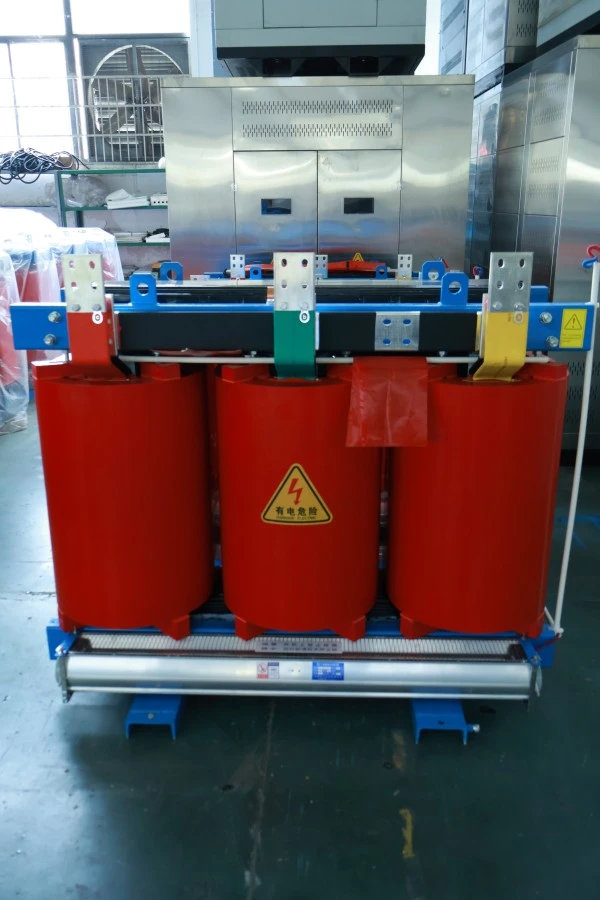

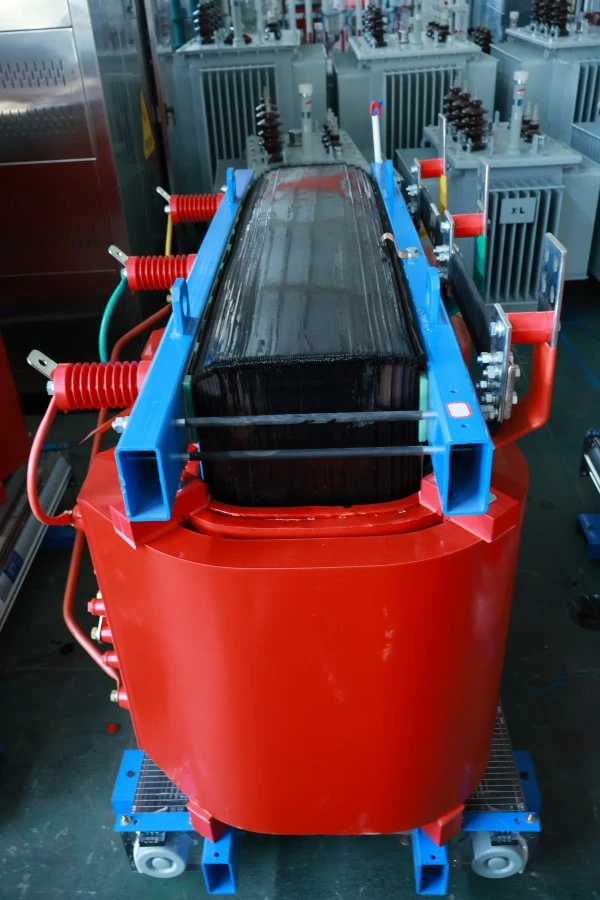

Негізгі құрылым : 45° толық тегістелген сатылы ламинация технологиясын пайдаланады, негізгі аяқтары мен қамыттары жоғары берік байлау белдіктерімен немесе пластиналармен қысылған. Жоғары өткізгіштігі бар дәнді-бағдарланған кремнийлі болатты қолдану (B30R090 немесе одан жоғары сорт) гистерезис пен құйынды ток шығындарын барынша азайтады.

Төмен вольтты орамдар: мыс фольгамен оралған, ұштарында шайырлы сақиналармен бекітілген. Мыс фольга ені орама биіктігіне тең, ол біркелкі осьтік ампер-бұрылымды бөлуді және қысқа тұйықталу электромагниттік күштеріне өте жоғары қарсылықты қамтамасыз етеді. Қабатты оқшаулау үшін алдын ала сіңдірілген DMD материалы қолданылады.

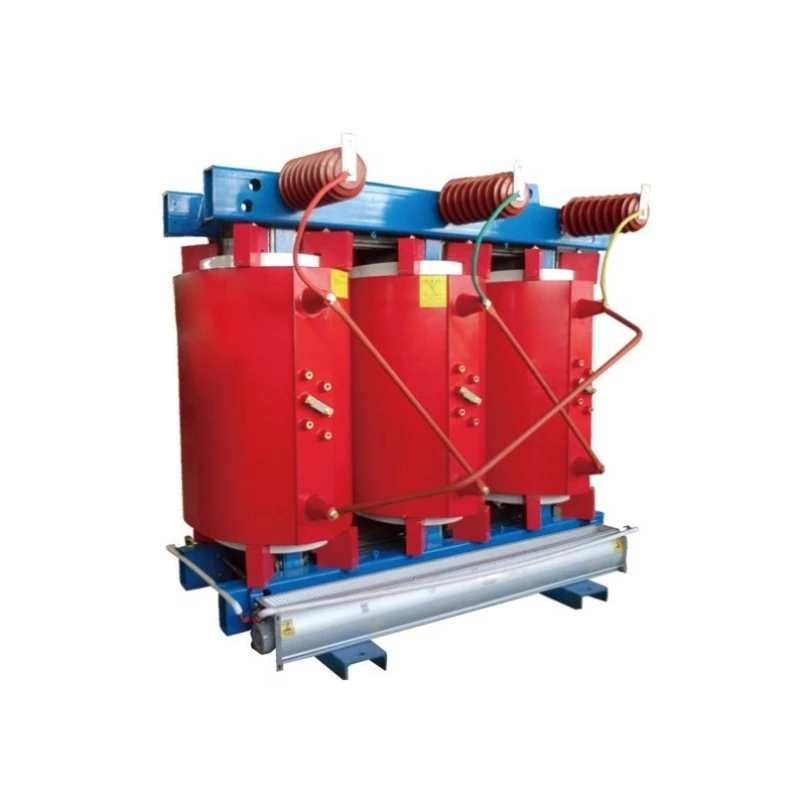

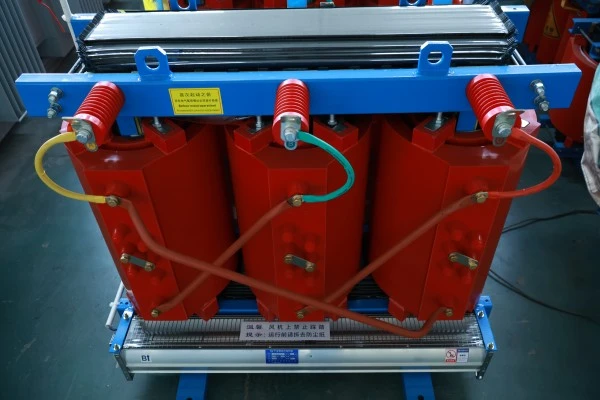

Жоғары вольтты орамдар : Әр қабаттың арасына шайыр құйылған, шыны талшықпен күшейтілген эпоксидті шайырлы композитті оқшаулауды құрайтын H класты эмальданған тікбұрышты мыс сым арқылы қабатты сегменттерге орау. Импульстік кернеудің таралуын жақсарту үшін крандар ораманың ортасынан шығарылады.

Температураны бақылау және қорғау жүйесі: Әрбір фазалық орамда нақты уақытта ыстық нүкте температурасын бақылау үшін алдын ала енгізілген PT100 платина RTD бар. Ілеспе интеллектуалды температура реттегішінің мүмкіндіктері: катушкалар температурасының сандық дисплейі, жоғары температура дабылы (реттелетін белгіленген мән), жоғары температураның шығу шығысы және желдеткіштің автоматты іске қосылуы/тоқталуы (егер мәжбүрлі ауа салқындату қосымша орнатылған болса).

Корпус опциялары : Қосымша IP20 (қатты заттар), IP23 (тік тамшылататын су) немесе IP40 (ұсақ бөлшектер) тот баспайтын болаттан, алюминий қорытпасынан немесе ұнтақпен қапталған суық илектеу болаттан жасалған. Қоршауларда желдету саңылаулары және бір-бірімен жабылған есік құлыптары бар.

Қосылу және орнату : Жоғары вольтты жағында силикон резеңке толығымен қорғалған/толық оқшаулағыш кабель терминалдары немесе кәдімгі терминалдар қолданылады; төмен кернеу жағы қалайы жалатылған мыс шиналарды пайдаланады. Трансформатордың түбі оңай орналасу және қозғалу үшін арналы болат негізімен және роликтермен жабдықталған.

Өнімді қолдану

SCB13 мыс орамасының құрғақ типті қуат трансформаторы келесі сценарийлер үшін өте қолайлы:

Көпқабатты ғимараттар мен коммерциялық орталықтар: жертөледе немесе жабдық қабатының тарату бөлмелерінде, лифттерде, HVAC, жарықтандыру және өртке қарсы жүйелерде орнатылған. Оның жанбайтын сипаттамасы құрылыстың өрт ережелеріне сәйкес келеді және төмен шу жоғары қабаттағы тұрғындарды алаңдатпайды.

Өнеркәсіптік және тау-кен кәсіпорындары: автомобиль зауыттарында, электронды бөлшектер зауыттарында және дәл өңдеу шеберханаларында қуат тарату жүйелері. Толық мыстан жасалған орамдар қозғалтқыштың жиі іске қосылуы/тоқталуынан токтың кернеуіне жақсы тұрақтылықты қамтамасыз ете отырып, төтеп береді.

Жаңартылатын энергия: таратылған PV электр станциялары үшін желілік қосылым, жел электр станциялары үшін қосалқы қуат трансформаторлары, энергия сақтау жүйелері үшін оқшаулағыш трансформаторлар. Жоғары энергия тиімділігі қуатты түрлендіру шығындарын азайтады.

Көлік инфрақұрылымы: метро станциялары үшін станциялық қызмет көрсететін трансформаторлар, жоғары жылдамдықты теміржол сигналдық ғимараттары үшін қуат көздері, әуежай терминалының электр тарату орталықтары, порт жағалауындағы қуат жүйелері. Ылғалға төзімділік және қысқа тұйықталуға төзімділік теміржол транзитінің жоғары сенімділік талаптарына жауап береді.

Деректер орталықтары және байланыс базалық станциялары: серверлер, қосқыштар және UPS жүйелері үшін таза, тұрақты қуатпен қамтамасыз ету. Тыныш жұмыс (әдетте 55дБ төмен) деректер орталығының қызметкерлеріне кедергі жасамайды.

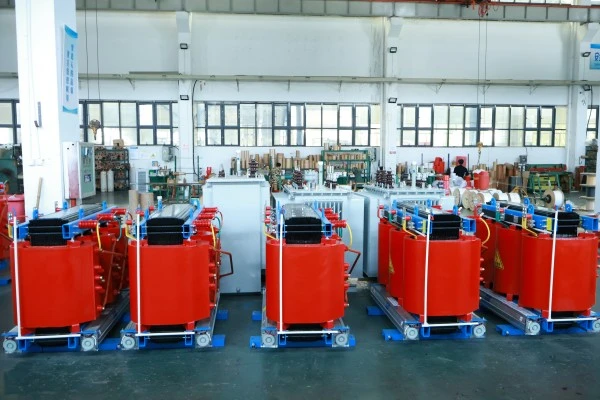

Өндіріс мәліметтері

Төмен вольтты мыс фольганы орау процесі

Төмен вольтты орамдар мамандандырылған фольга орау машиналарында толық ені бар мыс фольга көмегімен оралады. Мыс фольгасының жиектері тәждің шығуын болдырмау үшін дөңгелектенеді. Әрбір бұрылыс сайын DMD алдын ала сіңдірілген оқшаулау қағазы қабаттар арасына автоматты түрде орналастырылады және желідегі кернеуді бақылау мыс фольгасының тығыз оралуын қамтамасыз етеді. Орамды аяқтағаннан кейін бүкіл жинақ эпоксидті шайырды вакуумды құюға арналған қалыпқа салынып, монолитті, бос құрылымды құрайды. Бұл процесс төмен кернеу орамдарының қысқа тұйықталуға төзімділігін сыммен оралған құрылымдармен салыстырғанда 30%-дан астам жақсартады.

Жоғары вольтты сегменттелген қабат орамасы

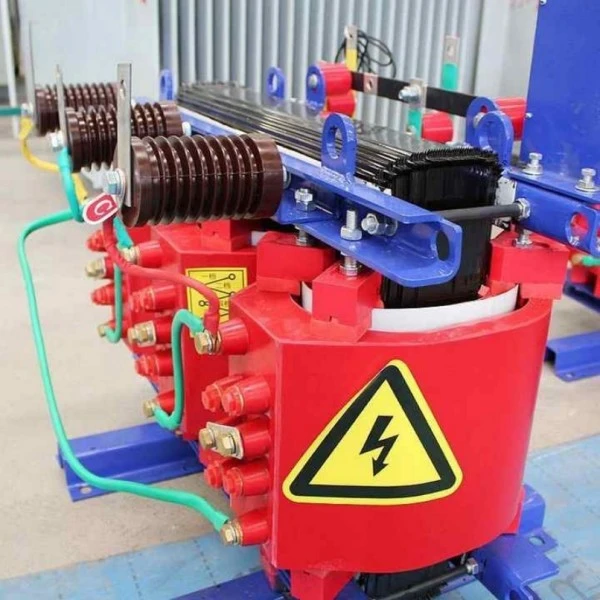

Жоғары вольтты орамдар 4-6 сегментке (құймақ) бөлінеді, әрбір сегмент одан әрі 2-4 қабатқа бөлінеді. Сегменттердің арасындағы арналар (немесе ауа арналары) жылу диссипациясын жақсартады, ал қабаттау қабат аралық кернеуді азайтады. Крандар белгілі бір сегменттердің белгілі бір бұрылыстарынан алынады және әртүрлі түсті өткізгіштермен белгіленеді. Барлық қосылымдар ең аз контактіге төзімділікті қамтамасыз ету үшін аргон доғалық дәнекерлеуді немесе суық қысыммен дәнекерлеуді пайдаланады.

Негізгі шуды азайтуды емдеу

Негізгі ламинаттау аяқталғаннан кейін бүкіл өзек вакуумдық қысыммен арнайы жасалған шуды азайтатын оқшаулағыш лакпен сіңдірілген, кремний болат парақтары арасындағы және парақтар мен қысқыш бөліктер арасындағы микро тербелістерді азайтады. Температурасы жоғары силиконды резеңке жастықтар өзек пен орамалардың арасына, орамдар мен қысқыш бөлшектердің арасына қойылады. Бұл өңдеулердің көмегімен бос шуды тұрмыстық тоңазытқыштың гуілімен салыстыруға болатын 55 дБ (315 кВА және одан төмен үшін) төмен ұстауға болады.

Кешенді зауыттық сынақ

Әрбір SCB13 мыс орамасының құрғақ типті қуат трансформаторы зауыттан шығар алдында келесі сынақтардан өтеді: орамның кедергісін өлшеу; кернеу коэффициентін өлшеу және векторлық топты тексеру; қысқа тұйықталу кедергісін және жүктеменің жоғалуын өлшеу; жүктемесіз токты және жүктемесіз жоғалтуды өлшеу; оқшаулау кедергісі және диэлектрлік диссипация коэффициентін өлшеу; қолданылатын кернеуге төзімділік сынағы; индукциялық кернеуге төзімділік сынағы; ішінара разрядты өлшеу. Сынақ деректері автоматты түрде жазылады және зауыттық сынақ есебі жөнелтіліммен бірге беріледі.

Өнім параметрі (спецификация)

Қаптама және сатудан кейінгі

Қаптама әдісі

1. Трансформатор корпусы су өткізбейтін PE пленкасымен оралған, сыни аймақтар жұмсақ қорғаныс төсемімен жабылған.

2. Жүк көтергішпен жұмыс істеуге арналған паллет түбі бар берік экспорттық фанер жәшіктерге оралған.

3. Көлік дірілінің зақымдануын болдырмау үшін кеңейтілген полиуретанды немесе бал ұяшықты картон жастықшасымен толтырылған жәшіктердің іші.

4. Сыртынан анық белгілер: ауырлық центрі, көтеру нүктелері, ылғалға төзімді, ұшып кетпеңіз.

Сатудан кейінгі қызмет көрсету

1. Тегін кепілдік мерзімі: жөнелтілген күннен бастап 12 ай.

2. Кепілдік мерзімі ішінде дизайн, материал немесе өндірістік ақаулардан туындаған кез келген ақаулықты біздің компания жөндейді немесе тегін ауыстырады (оның ішінде ақылға қонымды көлік шығындары).
