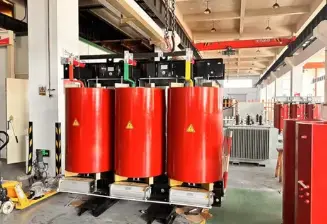

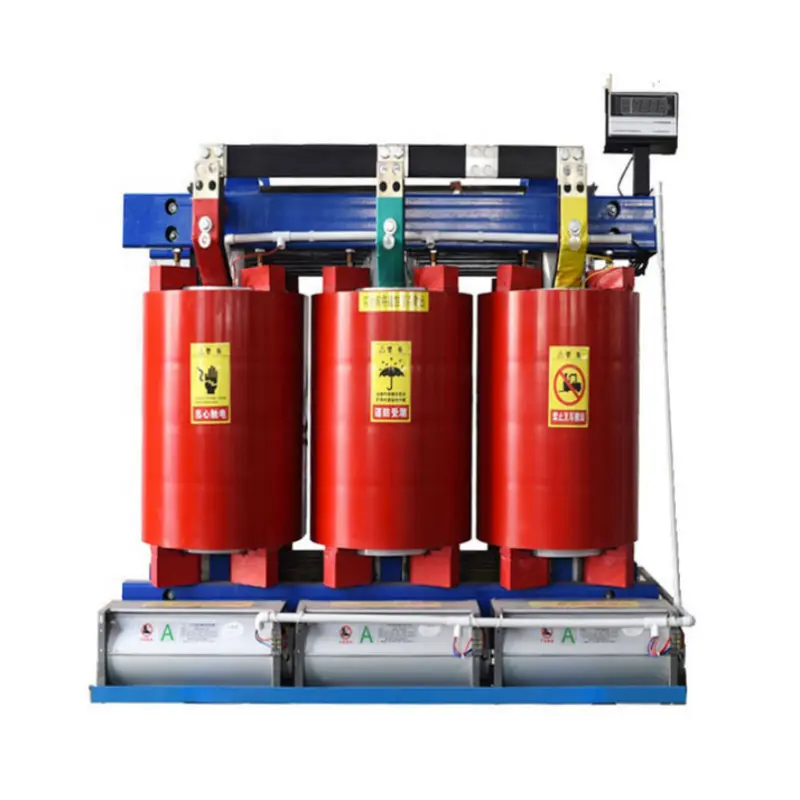

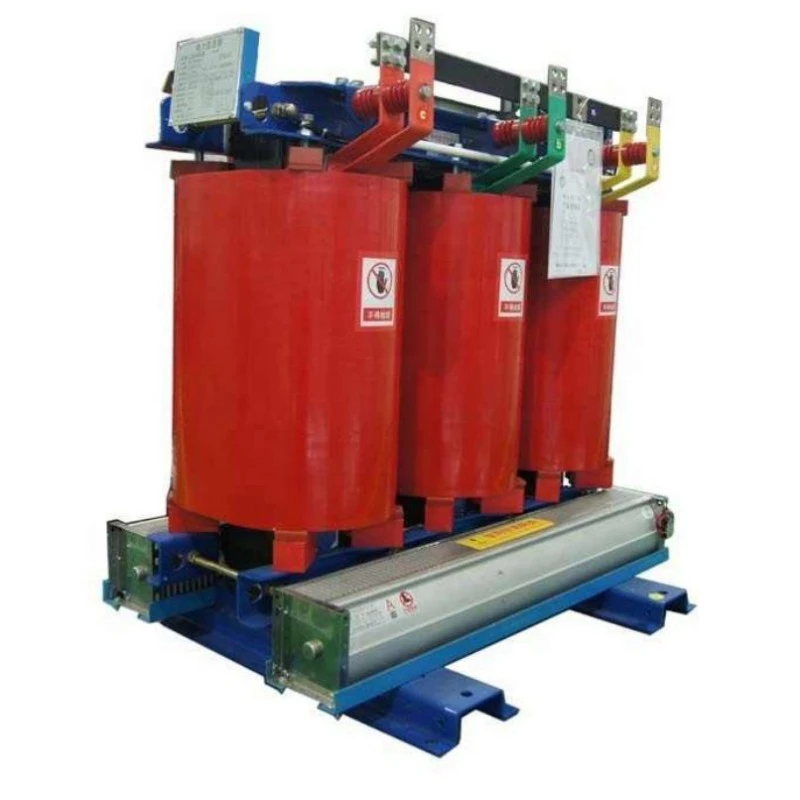

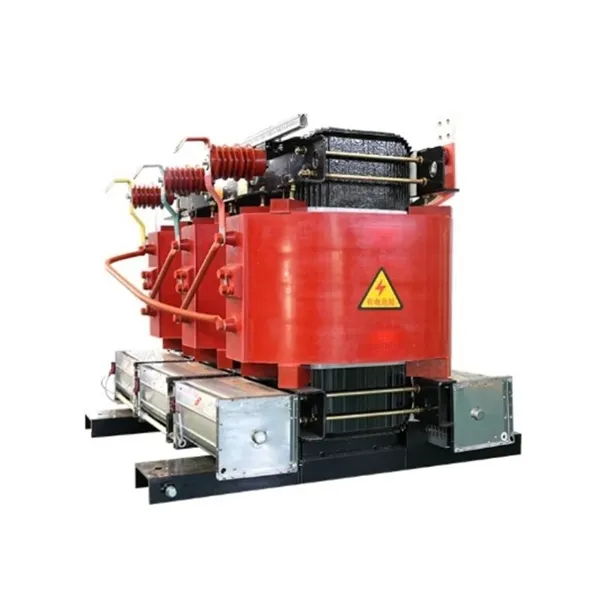

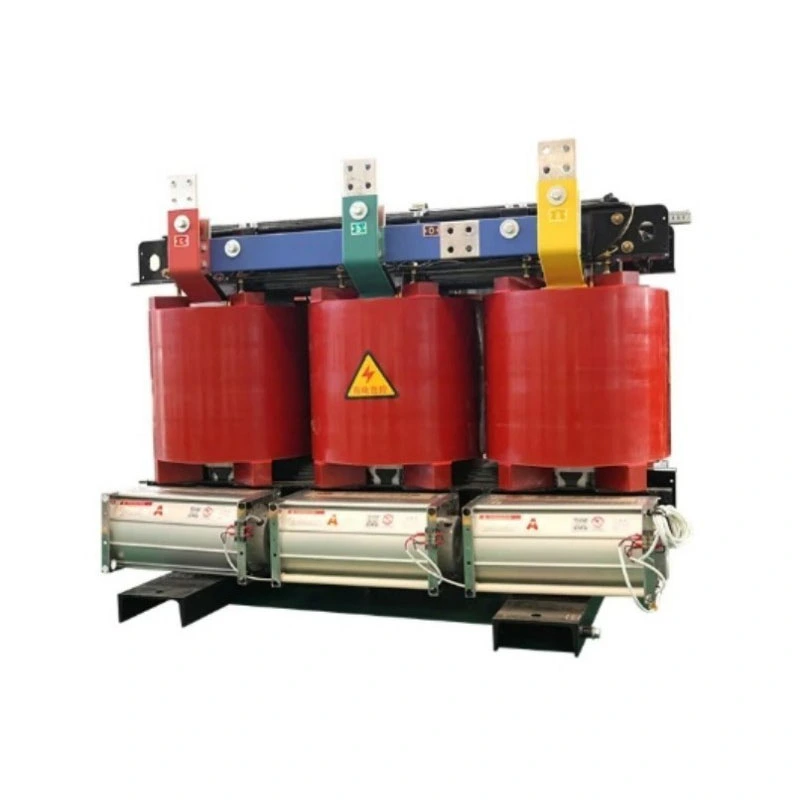

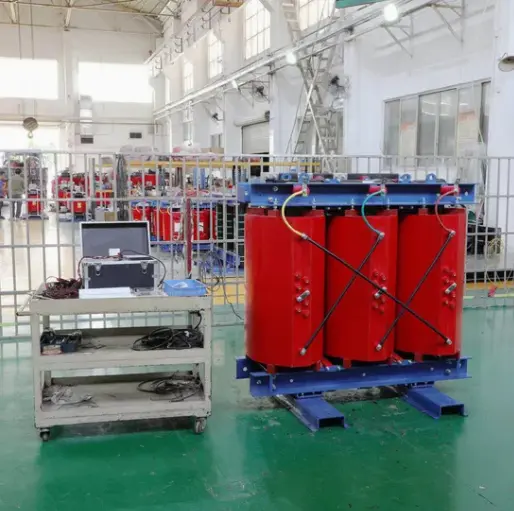

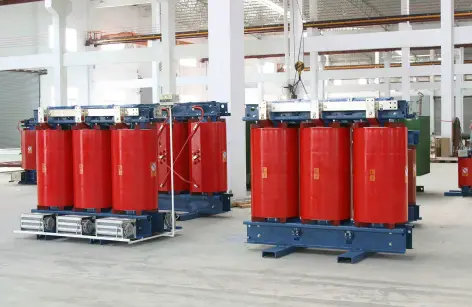

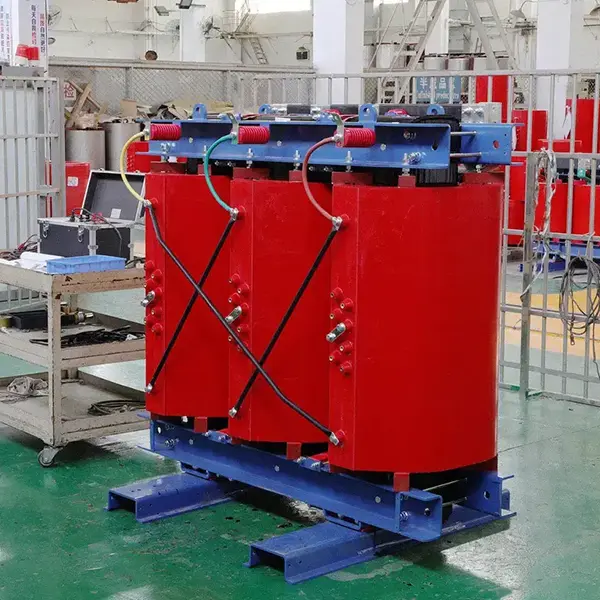

Ауаны салқындату Сыртқы оқшаулау құрғақ типті трансформатор

Бұл өнім сыртқы түрі, оқшаулау түрі,құрғақ түрдегі трансформаторауаны салқындатуды (ANAN) пайдалану. Ол оқшаулау немесе жылуды тарату үшін кез келген сұйық ортаға сенбейді, оның орнына температураның жоғарылауын бақылау үшін табиғи конвекцияны немесе мәжбүрлі ауаны салқындатуды пайдаланады.

Ол не істейді?

1. Электрлік оқшаулау : бастапқы және қайталама орамдар арасында физикалық электрлік кедергі жасайды, жердегі контурларды тиімді үзеді, гармоникаларды басады және жоғары жиілікті кедергілер мен тордан кернеуді сүзеді, сезімтал жүктемелерге «таза» қуат береді.

2. Кернеуді түрлендіру: әртүрлі жабдықтың қуат беру қажеттіліктеріне бейімделе отырып, талаптарға сәйкес айнымалы ток кернеуін жоғарылатады немесе төмендетеді.

3. Қауіпсіздікті қорғау: Оқшаулау дизайны арқылы персоналдың жоғары вольтты жағымен тікелей байланысын болдырмайды, электр тогының соғу қаупін айтарлықтай азайтады.

4. Сыртқы ортаға бейімделу : IP54 немесе одан жоғары қорғаныс көрсеткіштеріне арналған берік корпус желге, жаңбырға, шаңға, тұз спрейіне және ұзақ уақыт ультракүлгін сәулелеріне төтеп беруге мүмкіндік береді.

Қысқасы, қауіпсіз, таза, техникалық қызмет көрсетуді қажет етпейтін электр оқшаулауы және қатал сыртқы ортада түрлендіру шешімі қажет болғанда, бұл ауаны салқындату сыртқы оқшаулаудың құрғақ типті трансформаторы негізгі шешім болып табылады.

Өнімнің артықшылықтары

Дәстүрлі майлы немесе стандартты жабық типтегі құрғақ трансформаторлармен салыстырғанда бұл өнім бес негізгі артықшылықтарды ұсынады:

1. Нөлдік ластану, техникалық қызмет көрсетусіз: Майсыз дизайн ағып кетуден топырақтың немесе судың ластану қаупін, сондай-ақ жыл сайынғы майды сынау және ауыстырумен байланысты техникалық қызмет көрсету шығындары мен тоқтап қалуды толығымен жояды. Қатаң экологиялық ережелерге сәйкес сыртқы жобалар үшін бұл шешуші артықшылық.

2. Сыртқы ортаның жоғары төзімділігі: тот баспайтын болаттан немесе Aluzinc болаттан жасалған толық герметикалық дәнекерленген сыртқы қоршаумен біріктірілген вакуумдық қысыммен сіңдіру (VPI) процесін және H класындағы (180°C) оқшаулау жүйесін пайдаланады. -25°C-ден 50°C-қа дейінгі қоршаған орта температурасында және 95%-ға дейінгі салыстырмалы ылғалдылықта тұрақты жұмыс істейді. Тұз спрейіне, саңырауқұлақтарға және коррозияға төзімді.

3. Электрлік оқшаулаумен ең жоғары қауіпсіздік: Бастапқы және қайталама орамдар арасындағы күшейтілген оқшаулау 3кВ-тан 5кВ-қа дейінгі диэлектрлік төзімділік кернеуіне жетеді (үлгіге байланысты). Тұрақты ток құрамдастарын, үшінші гармоникаларды және әртүрлі кернеу әсерлерін тордан тиімді оқшаулап, төменгі ағындағы дәл аспаптарды қорғайды.

4. Табиғи ауаны салқындату, тыныш және сенімді : желдеткіштерсіз жылуды тарату үшін ауа конвекциясына сүйенеді (міндетті емес). Жұмыс шуы майлы трансформаторларға қарағанда айтарлықтай төмен. Негізгі құрамдас бөліктерде айналмалы механикалық бөліктер болмаса, ақаулар арасындағы орташа уақыт (MTBF) айтарлықтай жақсарды.

5. Төтенше жағдайларда қолдануға болатын жоғары шамадан тыс жүктеме сыйымдылығы : Төтенше жағдайда шамадан тыс жүктеме сыйымдылығы үздіксіз жұмыс үшін 120% дейін, қысқа мерзімді жұмыс үшін 150%. Күтпеген сыртқы жүктеме кезінде (мысалы, бірнеше қозғалтқыштар бір уақытта іске қосылады) өнімділікті дереу арттыру қажет емес, бұл пайдаланушы үшін құнды уақытты сатып алады.

Өнім ерекшеліктері

Негізгі: жоғары өткізгіштігі бар суықтай илектелген дәнді-бағдарланған кремний болат, қадамдық біріктіру процесі, жүктемесіз жоғалтуды және қызықты токты айтарлықтай төмендетеді.

Орамдар : Жоғары және төмен вольтты орамдарда Nomex® немесе ұқсас арамидті оқшаулау қағазымен оралған, еріткішсіз лакпен VPI вакуумды сіңдіру арқылы өңделген, берік, ылғалға төзімді, жоғары температураға төзімді қатты оқшаулау құрылымын құрайтын толық мыс (алюминий қосымша) өткізгіштер қолданылады.

Оқшаулау құрылымы : Бастапқы және қайталама орамдар бөлек орауыштарға немесе тәуелсіз өзек аяқтарына оралады, олардың арасында қосымша электростатикалық қалқан бар, муфтаның сыйымдылығын азайтады және жоғары жиілікті кедергілерді тамаша басуды қамтамасыз етеді.

Қорғаныс корпусы: стандартты IP54 қорғанысы (шаң өткізбейтін, шашырамайтын), IP65 қосымша. Қалыңдығы 2,0 мм тот баспайтын болаттан немесе Galvalume болаттан жасалған, жаңбыр өткізбейтін төбесі, тот баспайтын болаттан жасалған желдеткіш жалюзи және ұруға қарсы құлыптары бар қоршау.

Температураны басқару жүйесі : Кірістірілген PTC немесе PT100 RTD температура сенсорлары, жоғары температура дабылы, өшіруден қорғау және желдеткішті автоматты түрде қосу (егер қосымша желдеткіштер орнатылған болса) үшін смарт температура реттегішіне қосылуға болады.

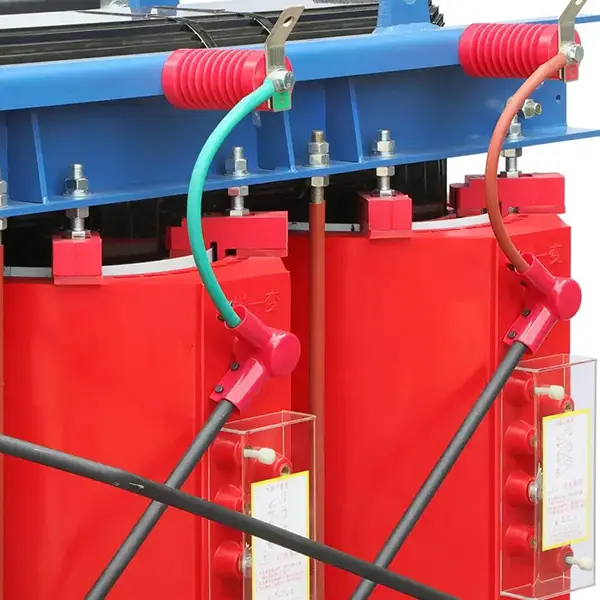

Терминалдар : Силиконды резеңке тығыздағыштары мен кабель түйіспелері бар сыртқы жоғары вольтты қосқыш қорап. Төмен вольтты жағында қалайы жалатылған мыс шиналар немесе су өткізбейтін қосқыштар қолданылады.

Өнімді қолдану

Бұл ауаны салқындату үшін сыртқы оқшаулағыш құрғақ типті трансформатор келесі сценарийлерде кеңінен қолданылады:

Жаңартылатын энергияны өндіру: PV электр станциясының және жел электр станциясының сырғанақпен орнатылған қосалқы станцияларының төмен вольтты жағында оқшаулау, желіге қосылудан немесе жергілікті қуат көзінен бұрын инвертордың шығыс кернеуін оқшаулау.

Сыртқы өнеркәсіптік жабдық: Мұнай бұрғылау платформалары, ашық шахталы ұнтақтағыштар, порт жағасындағы қуат жүйелері, туннельді бұрғылау машиналары (қалқан машиналары) үшін электрмен жабдықтауды оқшаулау, электр желісінің кернеуінің жабдықты зақымдауын болдырмайды.

Уақытша және төтенше қуат: сыртқы іс-шараларға, спорттық жарыстарға және апатты жою алаңдарына арналған генератор шығысын оқшаулау, аудио, бейне және басқару жабдықтарын таза қуатпен қамтамасыз етеді.

Зарядтау инфрақұрылымы: сыртқы тұрақты ток жылдам зарядтау құрылғыларына арналған кіріс оқшаулау трансформаторы, зарядтау модульдерін қорғай отырып, торға гармоникалық кері байланысты болдырмайды.

Smart Grid & Distribution: Автоматтандыру терминалдары үшін қауіпсіз, сенімді қуат беретін сыртқы сақиналы негізгі блоктардағы және шағын қосалқы станциялардағы станциялық қызмет немесе оқшаулау трансформаторлары (DTU/FTU).

Өндіріс мәліметтері

VPI вакуумдық қысыммен сіңдіру процесі

Барлық орамдар вакуумда еріткішсіз оқшаулағыш лакпен сіңдірілген, ішкі ауаны кетіреді және лактың бұрылыстар, қабаттар арасында және жерге толығымен енуіне мүмкіндік береді. Кептірілгеннен кейін ол жылу өткізгіштігі, механикалық беріктігі және ылғалға төзімділігі стандартты сіңдіру процестерінен әлдеқайда жоғары монолитті «қатты» құрылымды құрайды.

Сыртқы бөлмеге арналған қосылғыш қорап

Төмен вольтты розетка қорабында мыс шиналар арасында кең электр саңылауы (>20мм) бар отқа төзімді оқшаулағыш тірек панелі бар. Кабельдік кірістер әртүрлі брондалған немесе резеңке қабықшалы кабельдермен үйлесімді көп тығыздағышты тығыздағыштарды және кабель бекітпелерін пайдаланады, бұл кабель бойымен қорапқа ылғалдың түсуін болдырмайды.

Ауыр тот баспайтын болаттан жасалған қоршау

Қоршау лазерлік кесу, CNC иілу және роботтық дәнекерлеу арқылы жасалған, барлық тігістер үздіксіз тығыздалған. Есіктерде үш нүктелі құлыптау тұтқалары және ауа райына төзімді тығыздағыш тығыздағыштар бар. Үстіңгі қақпақ бұрышты жаңбырдан қорғайтын қалқан ретінде жасалған және сыртта ыңғайлы көтеру үшін көтергіш көзді болттарды қамтиды.

Қаптама, жеткізу және сатудан кейінгі

Қаптама әдісі

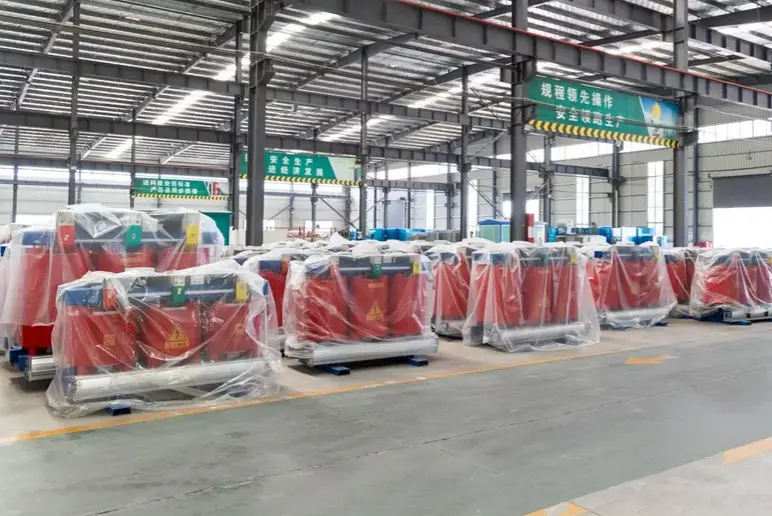

1. Трансформатор корпусы ылғалға төзімді PE пленкамен оралған, ішіне кептіргіш салынған.

2. Ауыр салмақты ағаш жәшіктерге немесе фумигацияланбайтын фанера қораптарына (экспорт стандарттарына сәйкес), тығыздығы жоғары көбікпен немесе жастықшаға арналған ауа толтырылған қаптармен қоршалған.

3. Қораптың сыртына жапсырылған «Ылғалға төзімді», «Нәзік» және «Осы жолмен жоғары» сияқты белгілер.

Жеткізу әдісі

1. Ішкі: Арнайы логистикалық жүк көлігі (шағын сыйымдылықтар Deppon/SF Express ауыр жүктер арқылы жөнелтілуі мүмкін).

2. Экспорт: Кедендік құжаттаманы қоса алғанда, теңіз, теміржол немесе әуе көлігімен жүк тасымалдауды ұйымдастыру.

Сатудан кейінгі қызмет көрсету

1. Кепілдік мерзімі: алған күннен бастап 12 ай.

2. Кепілдік мерзімі ішінде өндірістік ақауларды тегін жөндеу немесе ауыстыру.

Жиі қойылатын сұрақтар (сұрақ-жауап)

1-сұрақ: Бұл ауа салқындатқыш сыртқы оқшаулағыш құрғақ типті трансформатор кәдімгі майға батырылған трансформаторға қарағанда қызып кетуге және күйіп кетуге бейім емес пе?

Ж: мүлде керісінше. Ауаның жылу өткізгіштігі майға қарағанда төмен болса да, біздің өніміміз H класындағы оқшаулауды (180°C үшін есептелген) және VPI вакуумды сіңдіру процесін пайдаланады. Орамдардан келетін жылу тиімді түрде тасымалданады және қоршау арқылы таралады. Дәл осындай сыйымдылық үшін біздің дизайнымызда температураның жоғарылауы үлкенірек болады, бұл мұнайдың ағып кетуінен және дәстүрлі қондырғылардағы май деңгейінің төмендігінен туындаған күйіп қалудың ықтималдығын азайтады. БіздіңАуаны салқындату Сыртқы оқшаулау құрғақ типті трансформатор40°C сыртқы жағдайда толық жүктеме кезінде де оқшаулау шегінен әлдеқайда төмен ыстық нүкте температурасымен жұмыс істейді.

2-сұрақ: Жаңбырлы күндерде ашық ауада жаңбыр суы салқындатқыш жалюзи арқылы кіріп, ішіндегі қысқа тұйықталуды тудырмай ма?

A: Жоқ. Біздің корпустың қорғаныс деңгейі IP54. Жалюзилерде лабиринт стиліндегі ішкі арна және металл торлы экран бар. Сынақтар көрсеткендей, жауын-шашынның қарқындылығы минутына 10 мм болатын алдыңғы жағынан тікелей бүрку кезінде де интерьер толығымен құрғақ болып қалады. Барлық кабельдік кіру порттары ылғалдың түсуіне кез келген жолды толығымен жауып тастайтын жарылыс дәрежесі бар герметикалық бездерді пайдаланады.

Техникалық сипаттамалар кестесі
