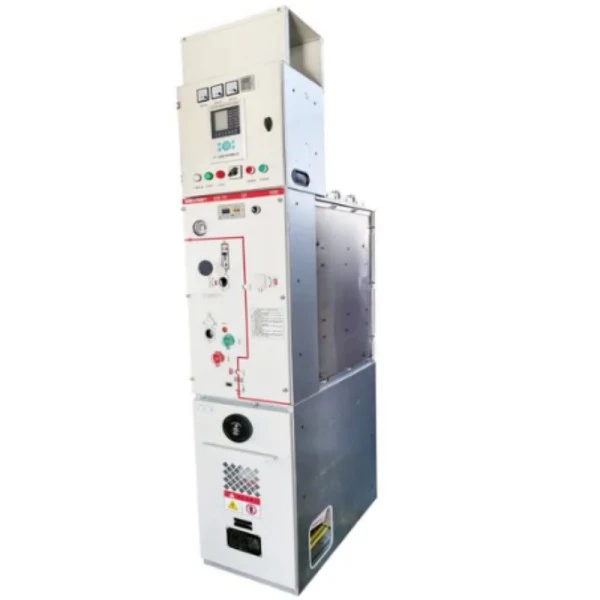

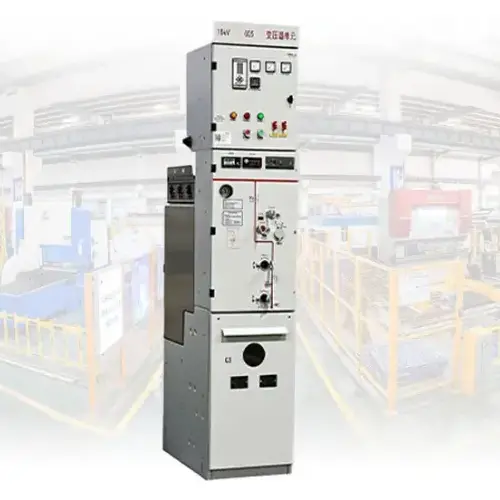

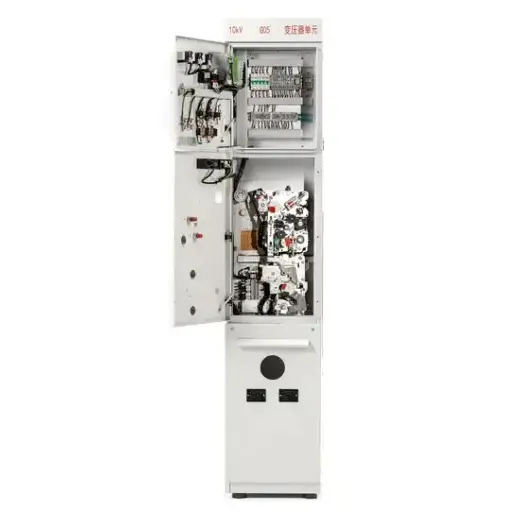

RMU MV HV VCB бар оқшауланған таратушы панель

Бұл не?

VCB бар RMU MV HV оқшауланған тарату құрылғысы панелі зауытта құрастырылған, металл қоршалған электр тарату құрылғысы болып табылады.Негізгі сақина құрылғысы (RMU)вакуумдық ажыратқыш (VCB) технологиясымен функционалдылық. RMU сақиналы желі конфигурациясын қосады - қуат кез келген бағытта ағып, жабдықтау үздіксіздігін қамтамасыз етеді. Тығыздалған вакуумдық үзгіште орналасқан VCB ақаулар орын алған кезде доғаларды миллисекундтар ішінде сөндіреді.

RMU (Ring Main Unit) контурлы электр желілеріне арналған ықшам тарату құрылғыларының жинағына жатады. Радиалды тарату жүйелерінен айырмашылығы, бір ақаулық бүкіл төменгі жүктемелерге қуатты қысқартуы мүмкін, RMU сақина конфигурациясын жасауға мүмкіндік береді: қуат кез келген бағытта ағуы мүмкін. Бір бөлімде ақаулық орын алған кезде, желінің қалған бөлігі балама арнадан қуат алуды жалғастырып жатқанда, сіз сол бөлімді жай ғана оқшаулайсыз.

VCB (вакуумдық ажыратқыш) осы панельдің қорғаныс жүйесінің жүрегі болып табылады. Тығыздалған вакуумдық сөндіргіштің ішінде ақаулық орын алған кезде автоматты ажыратқыш миллисекунд ішінде электр доғаларын өшіре алады. Кескіш ішінде ауа немесе май болмағандықтан, доға дерлік сөндіріліп, төменгі ағындағы жабдықтың зақымдалуын азайтады және контактінің қызмет ету мерзімін ұзартады.

MV HV оқшауланған тарату құрылғысы бұл өнімнің орташа кернеуден жоғары кернеуге дейінгі диапазонында (әдетте 12кВ-тан 40,5кВ-қа дейін) жұмыс істейтінін және ток өткізетін бөліктерді қоршаған ортадан оқшаулау үшін озық оқшаулау технологиясын (SF6 газы немесе қатты диэлектрик) қолданатынын көрсетеді.

Ол не істей алады?

1. Қуатты таратуды басқару – тізбектерді қолмен немесе SCADA арқылы қосу/өшіру

2. Ақаулықтан қорғау – 31,5 кА дейінгі қысқа тұйықталу токтарын үзу

3. Желіні оқшаулау – техникалық қызмет көрсету үшін шығатын кабельдерді қауіпсіз жерге қосыңыз

Бұл панель қызметкерлердің абсолютті қауіпсіздігін сақтай отырып, коммуналдық қызметтерге, өнеркәсіптік зауыттарға және коммерциялық ғимараттарға нөлге жуық тоқтап қалуға мүмкіндік береді. VCB бар RMU MV HV оқшауланған тарату құрылғыларының панелі ең қатал ортада жұмыс істеу үшін жасалған.

Өнім параметрі (спецификация)

Өнімнің ерекшелігі және қолданылуы

Негізгі мүмкіндіктер

Біріктірілген VCB қорғанысы --- Сақтандырғыштары бар стандартты RMU-дан айырмашылығы, VCB бар RMU MV HV оқшауланған тарату құрылғысы панелі толық номиналды ақаулық үзілуді қамтамасыз етеді. Шаңсорғыш сөндіргіш қызмет ету мерзімі ішінде техникалық қызмет көрсетуді қажет етпейді.

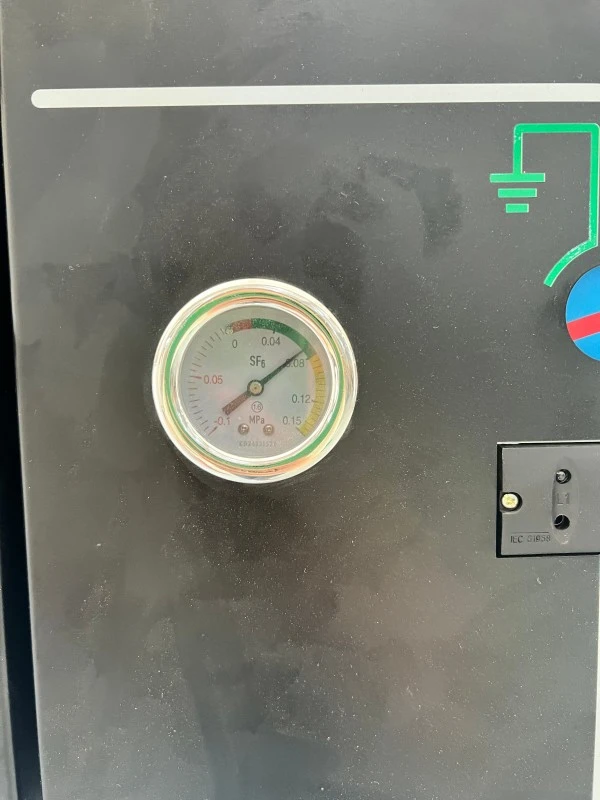

Тығыздалған SF6 оқшаулау цистернасы --- Барлық ток өткізгіш бөліктер жылдық ағып кетуі <0,1% болатын 3 мм тот баспайтын болаттан жасалған резервуарда орналасқан. Тазалау, оқшаулауды сынау, шаң мен тұзды тұманға әсер етпеңіз.

Үш позициялы қосқыш-ажыратқыш дұрыс емес реттіліктердің алдын алу үшін механикалық блоктауы бар қосылған, ажыратылған және жерге тұйықталған күйлерді ұсынады.

Ішкі доғаға төзімділік --- 20кА/1с-та ыстық газдарды оператордан алшақтайтын қысымды төмендету арқылы сыналған.

Ықшам із --- Ауа оқшауланған тарату құрылғыларына қарағанда еденде 30-50% аз орын алады, кеңістік шектеулі қосалқы станциялар үшін өте қолайлы.

Қашықтан бақылау --- Стандартты көмекші контактілер және қосымша Modbus немесе IEC 61850 байланысы.

Қолданбалар

● Қалалық электр энергиясын тарату (жертөле қосалқы станциялары, коммерциялық кешендер)

● Жел және күн фермалары (дірілге, шектен тыс температураға төзімді)

● Өнеркәсіптік зауыттар (болат, цемент, мұнай-химия)

● Деректер орталықтары (III/IV деңгейдің жұмыс уақыты талаптары)

● Темір жол тартқыш қосалқы станциялары (25кВ жүйелер)

● Тау-кен жұмыстары (шаңды, ылғалды орта)

Сұрақ-жауап мүмкіндігі

С: VCB жүктемені үзу қосқышынан қалай ерекшеленеді?

A: Жүктемені ажырату қосқышы тек қалыпты жүктеме токтарын үзеді. VCB бар осы RMU MV HV оқшауланған тарату құрылғыларының панеліндегі VCB иондалатын ортасы жоқ вакуумдық сөндіргішті пайдалана отырып, миллисекундтарда 31,5 кА-ға дейінгі ақаулық токтарды үзеді.

Өндіріс мәліметтері

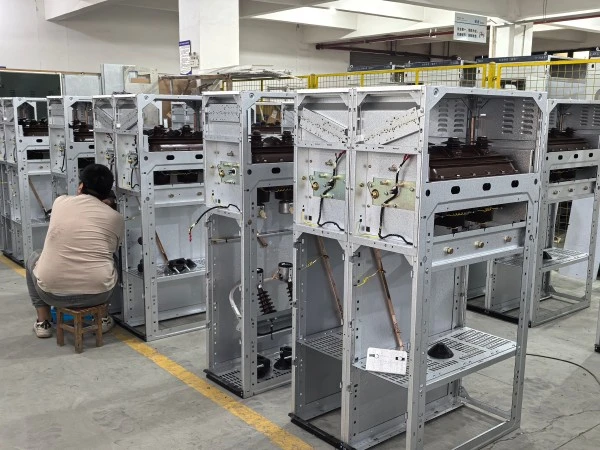

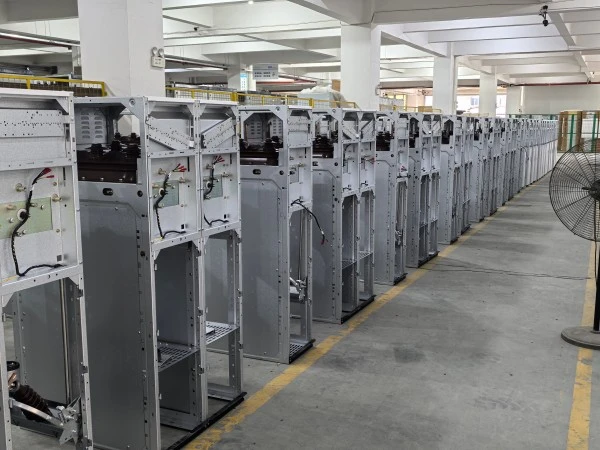

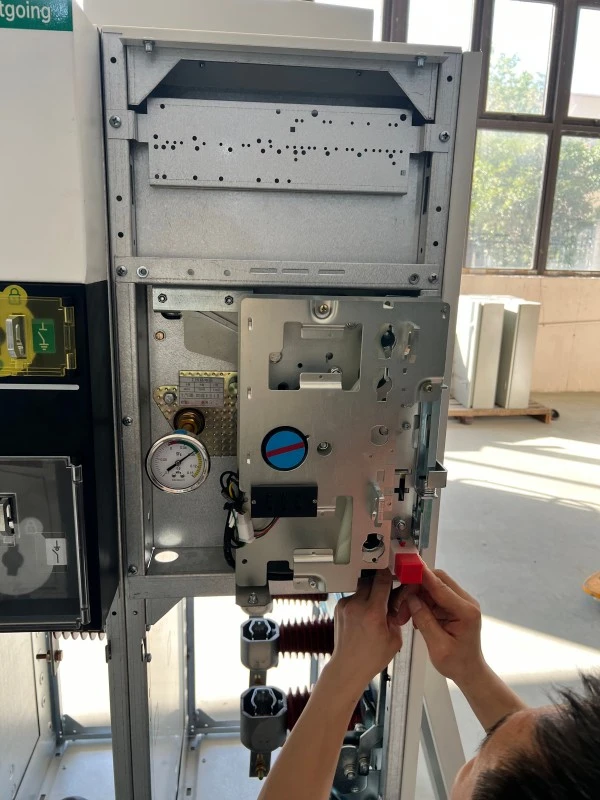

Өндірістік процесс

● Резервуарды жасау --- Лазермен кесілген 316L баспайтын болат, роботпен дәнекерленген, рентгендік тексеруден өткен, 24 сағат бойы 0,4МПа қысыммен сыналған.

● Вакуумдық сөндіргіштер жинағы--- Әрбір сөндіргіш 70кВ айнымалы ток жоғары вольтты сынақтан және контактілердің кедергісін өлшеуден өтеді.

● SF6 өңдеу--- Резервуар <10Па дейін эвакуацияланды, содан кейін SF6 газымен толтырылады (>99,97% тазалық, шық нүктесі <-50°C). Галогендік снайфер барлық тығыздағыштарды тексереді.

● Тестілеу---Механикалық төзімділік (1000 цикл), диэлектрлік (70кВ/1мин), ішінара разряд (<5pC) және ішкі доға (20кА/1с) сынақтары.

Сапаны қамтамасыз ету және сертификаттар

Неліктен Lugao Power таңдау керек?

VCB бар RMU және сақтандырғышы бар RMU

Жалпы алғанда, VCB RMU  жиі ауыстыру операцияларын, кеңейтілген қорғанысты және қашықтан бақылауды қажет ететін орташа және үлкен қуатты қуат тарату жүйелері үшін ұсынылады. Сақтандырғыш RMU бұл трансформаторды қорғау және салыстырмалы тұрақты жүктемелері бар кішірек тарату желілері үшін үнемді шешім.

Қаптама, жөнелту және сатудан кейінгі

Қаптама

1. VCI пленкасының ішкі қаптамасы + көбік төсемі + 9 мм фанера жәшігі

2. SF6 қысымы тасымалдау үшін 0,05МПа дейін төмендетілді

Сатудан кейінгі және кепілдік

1. Кепілдік мерзімі: пайдалануға берілген күннен бастап 12 ай немесе жөнелтілгеннен кейін 18 ай, қайсысы бірінші келеді.

2. Қамту: Материал/өндірістік ақаулар, ағып кету үшін SF6 толтыру >0,5%/жыл, VCB вакуумды жоғалту.

3. Ерекшеліктер: қате орнату, форс-мажорлық жағдайлар, рұқсатсыз өзгерту, шығын материалдары.

Қызметтер:

1. Ақауларды қашықтан тегін жою (24 сағаттық жауап)

2. Қосалқы бөлшектерді 48 сағат ішінде жөнелту (облыстық қоймалар)

3. Кеңейтілген кепілдік қолжетімді (2, 3 немесе 5 жыл)

Жиі қойылатын сұрақтар

1-сұрақ: Сіз типті сынақ есептерін және FAT бере аласыз ба?

A: Иә. IEC түріндегі сынақ есептері қолжетімді. Factory Acceptance Testing at our Zhejiang factory is welcome. Third-party inspection (SGS, BV) available at customer's cost.

2-сұрақ: Кепілдік туралы шағымдар халықаралық деңгейде қалай қарастырылады?

A: Фотосуреттерді/бейнелерді электрондық поштаға жіберіңізlugaoteam@lugaoelectric.com. 24 сағат ішінде қашықтан диагностика. Сақтандырумен қамтылған ақаулар үшін біз қосалқы бөлшектерді тегін жібереміз.

3-сұрақ: VCB бар RMU MV HV оқшауланған таратушы панелінің күтілетін қызмет ету мерзімі қандай?

A: SF6 цистернасы мен шиналар: 30 жыл. VCB үзгіші: 10 000 операция немесе 30 жыл. Механизмді күрделі жөндеу: 15-20 жыл. Жалпы қызмет ету мерзімі: дұрыс техникалық қызмет көрсету кезінде 25-30 жыл.

4-сұрақ: Сіз қандай төлем шарттарын қабылдайсыз?

A: Алғашқы тұтынушылар: 30% T/T аванстық, 70% жөнелтілгенге дейін. Белгіленген тұтынушылар: B/L көшірмесіне қарсы 20% T/T + 80%. Көру кезіндегі рұқсаттама қабылданады.

5-сұрақ: VCB бар RMU MV HV оқшауланған таратушы панелін жоғары биіктікте пайдалануға бола ма?

A: Стандартты дизайн ≤2000м. 3500 м дейін қол жетімді биіктік нұсқасы (жоғары сырғымалы, жоғары SF6 қысымы). > 3500 м үшін тапсырыс беруші инженерия.
