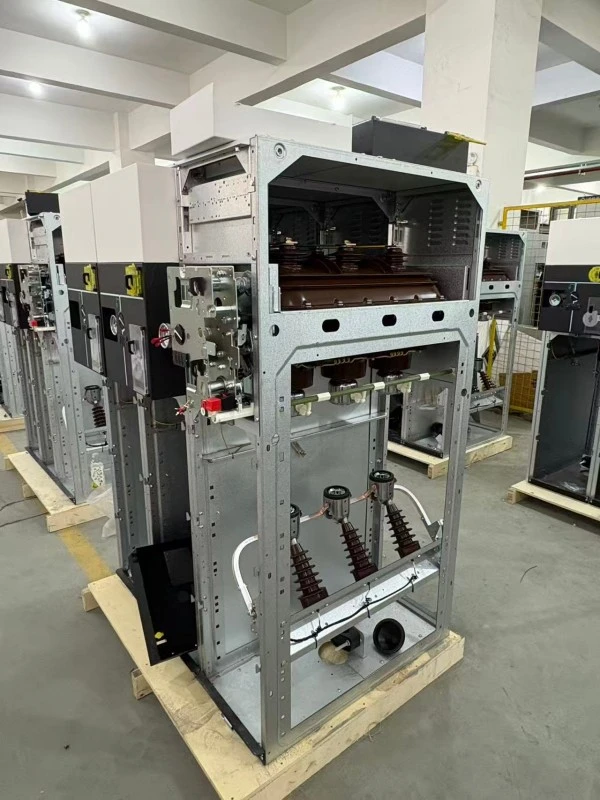

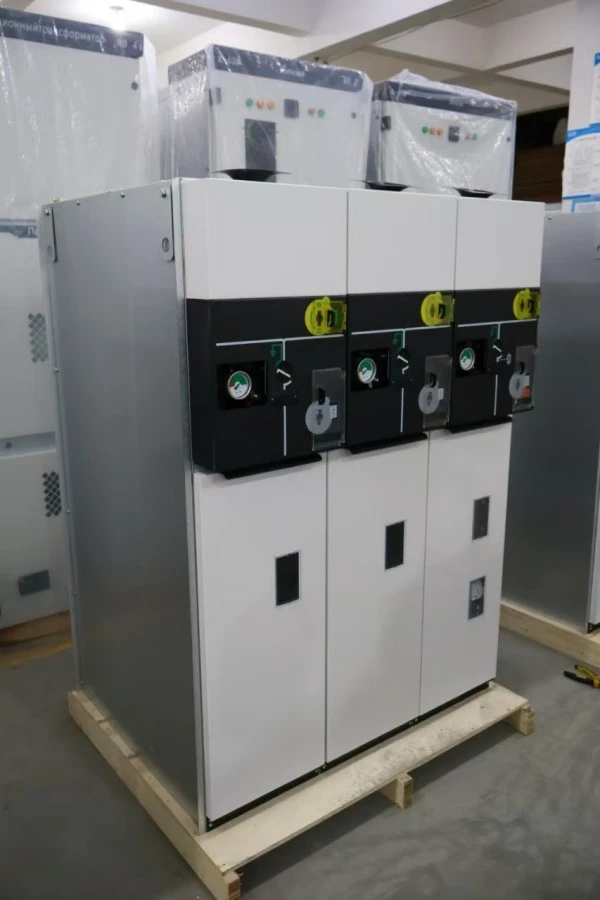

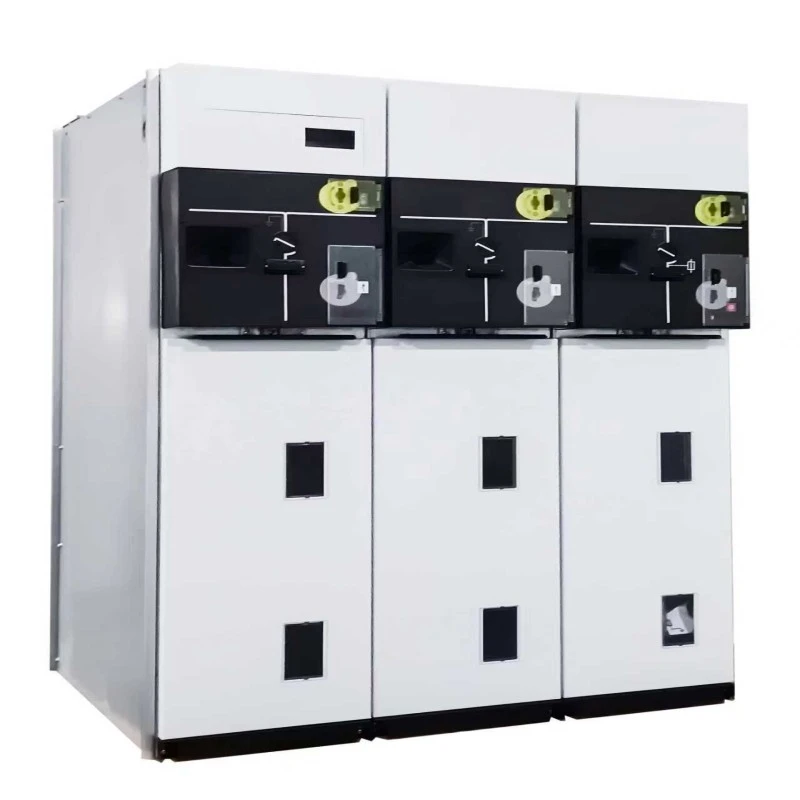

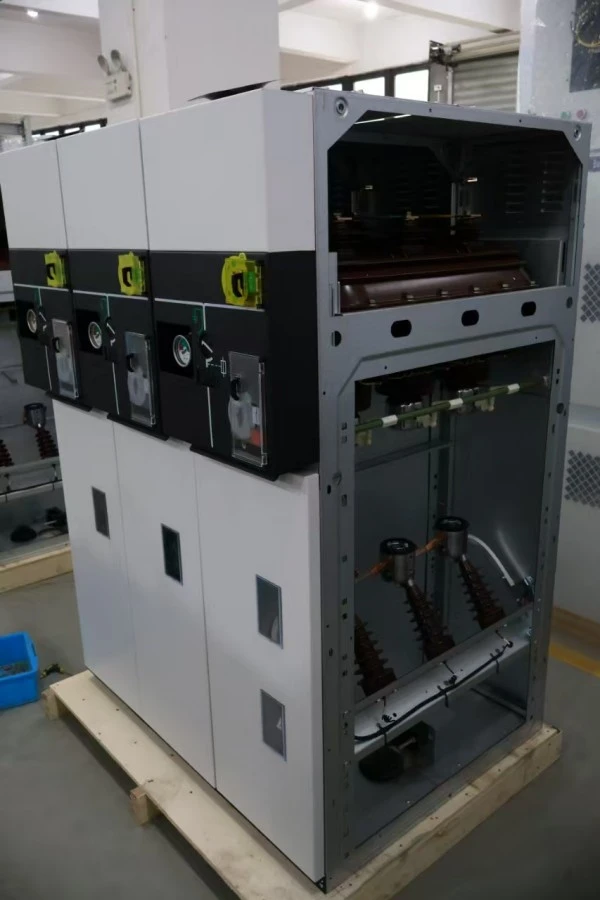

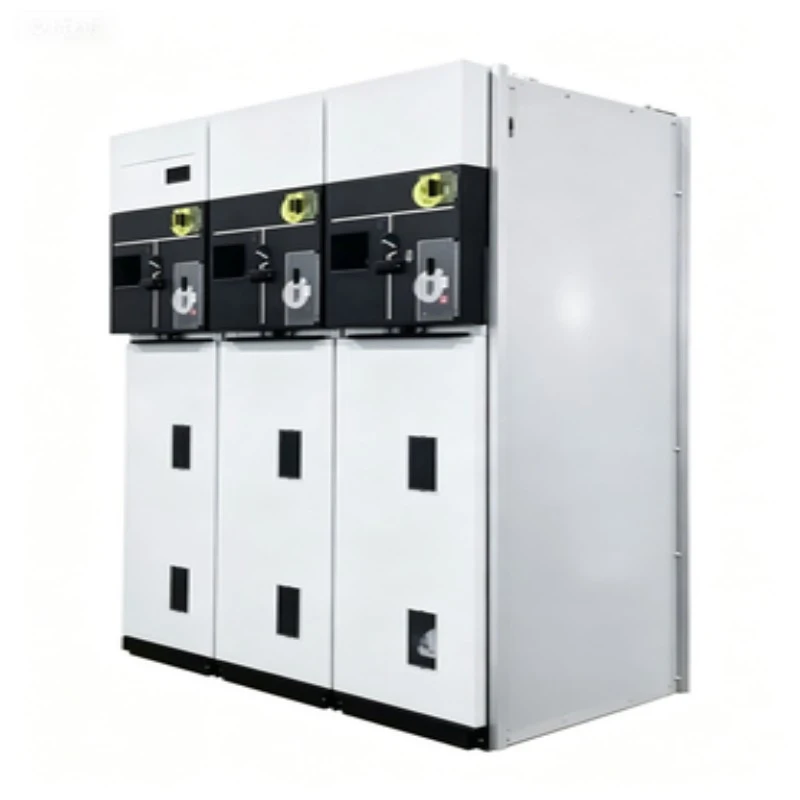

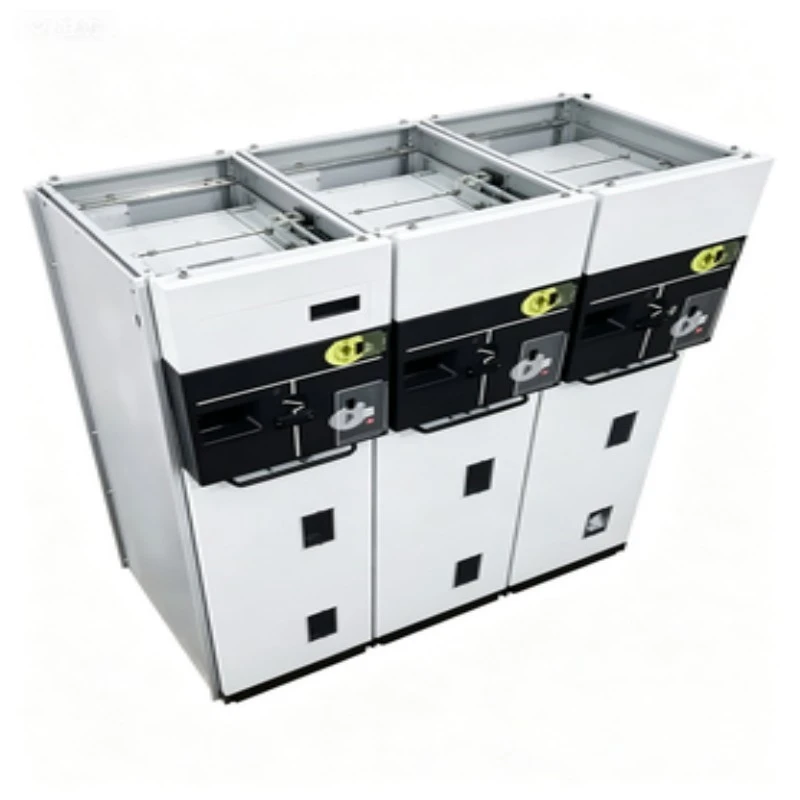

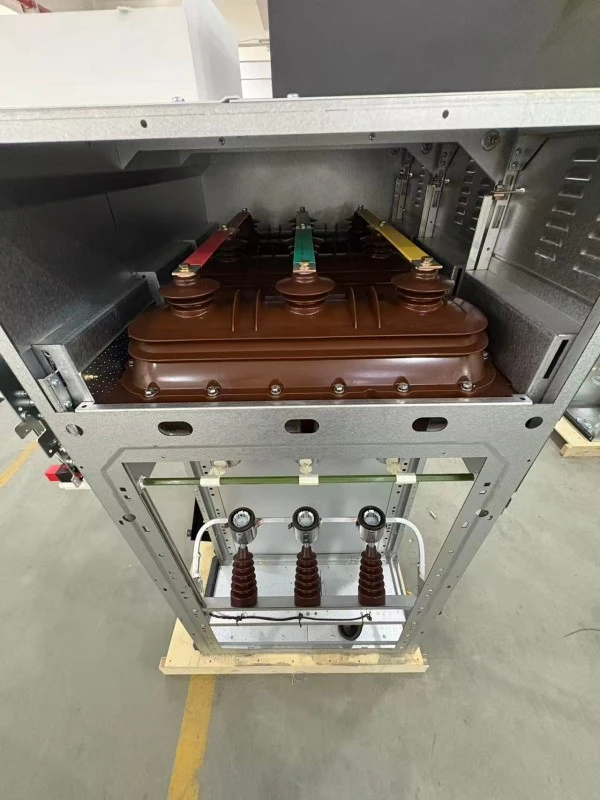

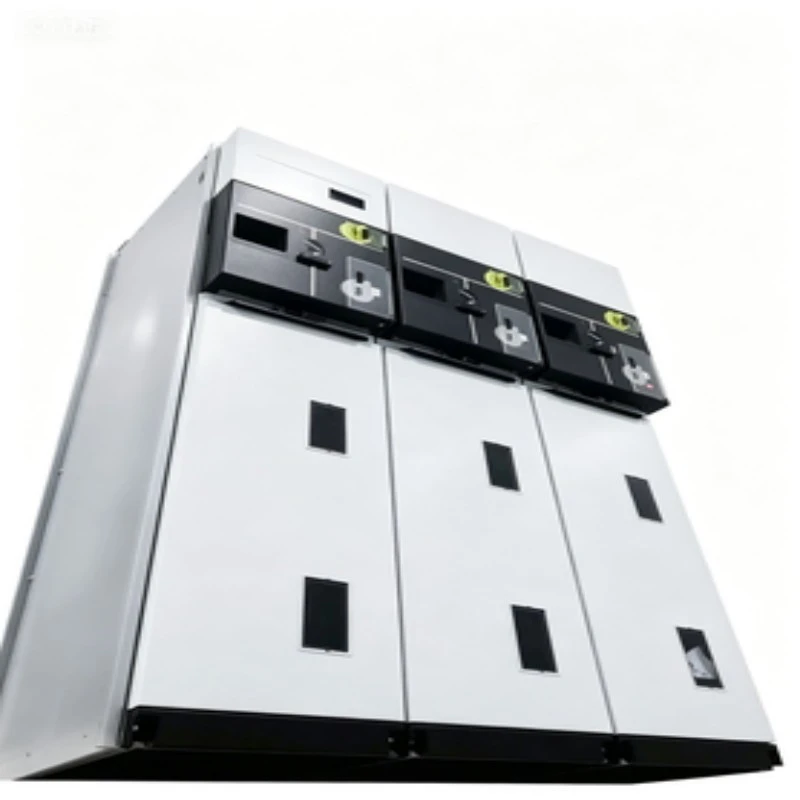

Сақиналы негізгі блок Sf6 алынбалы тарату құрылғысы

Сақинаның негізгі блогы SF6 алынбалы тарату құрылғысы дегеніміз не?

Theкоммутациялық құрылғыорташа кернеулі сақиналы желілерге (24кВ/36кВ дейін) арналған зауытта құрастырылған, металл қоршалған, SF6 оқшауланған тарату құрылғысы. Бекітілген түрге қарағандаRMUs, бұл алынбалы нұсқада алынбалы жүк көлігіне орнатылатын коммутациялық құрылғылар бар ---әдетте вакуумдық ажыратқыш немесе SF6 жүктеме ажыратқышы бар, оны техникалық қызмет көрсету, тексеру немесе ауыстыру үшін бүкіл шинаны токсыздандырусыз физикалық түрде корпустан шығаруға болады.

Ол не істей алады?

Бұл сақиналы негізгі құрылғы SF6 алынбалы тарату құрылғысы қуатты таратуда үш маңызды функцияны орындайды:

1. Сақиналы желі қосылымы --- Кіріс фидерлерді екі бағытта қосып, артық қуат көзін қосады.

2. Трансформаторды қорғау --- Біріктірілген сақтандырғыштарды немесе автоматты ажыратқышты пайдаланып 2500 кВА дейінгі тарату трансформаторларын ауыстырады және қорғайды.

3. Техникалық қызмет көрсетуге арналған оқшаулау ---Тығызылатын механизм төменгі ағынмен жұмыс істейтін персоналдың абсолютті қауіпсіздігін қамтамасыз ететін көрінетін үзілуді қамтамасыз етеді.

4. Ақаулық үзіліс--- 25кА дейінгі қысқа тұйықталу токтарын үзеді.

5. Кабельді сынау және жерге қосу --- Жерге қосқыш және кабельді тексеру порттары кабельмен қауіпсіз жұмыс істеуге мүмкіндік береді.

Lugao Power компаниясының әрбір SF6 RMU коммутациялық құрылғысы IEC 62271-200 стандартына сәйкес келеді, ол ықшам ізде (бір панельдегі ені 450 мм-ге дейін) жүктемені жасау/үзу мүмкіндігін және ақаулық токқа төзімділікті ұсынады.

Өнім параметрі (спецификация)

Ескертпе: Техникалық параметрлер таңдалған конфигурацияға байланысты өзгеруі мүмкін. Соңғы техникалық деректер парағын алу үшін Lugao Power компаниясына хабарласыңыз.

Өнімнің ерекшелігі және қолданылуы

Сұрақ-жауап мүмкіндігі – алынатын артықшылықты түсіну

1-сұрақ: алынбалы дизайнды тіркелген RMU-дан жақсырақ ететін не?

A: Тұрақты RMU тарату құрылғыларына техникалық қызмет көрсету үшін панельді толық қуатсыздандыруды қажет етеді. Ring Main Unit sf6 алынбалы тарату құрылғысымен сіз жай ғана коммутациялық модульді «ажыратылған» немесе «сынау» күйіне шығара аласыз. Шина ток күшін сақтайды, ал төменгі ағынды тізбектерге қауіпсіз қызмет көрсетуге болады. Тоқтау уақыты сағаттан минутқа дейін қысқарады.

2-сұрақ: Тартылатын жүк көлігінің дұрыс күйде екенін қалай білуге ​​болады?

A: Lugao Power дизайны үш түрлі механикалық позицияны қамтиды --- Қосылған, Сынақ және Ажыратылған --- әрқайсысында тактильді кері байланыс, жүк көлігіндегі визуалды индикаторлар және қашықтан SCADA бақылауға арналған қосалқы контактілер бар. Қауіпсіздік жапқышы жүк көлігін шығарған кезде бекітілген контактілерді автоматты түрде жабады.

3-сұрақ: Бұл тартылатын дизайнда SF6 газына техникалық қызмет көрсету қажет пе?

A: Иә. SF6 резервуары өмір бойы тығыздалған (қалыпты жағдайда ≥30 жыл). Тартылатын механизм газ бағының ішінде емес, төмен вольтты бөлімде немесе жүк көлігінің алдыңғы бөлігінде орналасқан. Сондықтан ажыратқышты алып тастау SF6 қысымын немесе диэлектрлік тұтастығын бұзбайды. Бұл SF6 алынатын сақинаның негізгі бөлігінің негізгі дифференциалдануы.

4-сұрақ: Бұл RMU қашықтан басқару құралын қолдай ма?

A: Иә. Таратылатын жүк көліктері моторлы механизмдермен және позициялық кері байланыс сенсорларымен жабдықталуы мүмкін, бұл IEC 61850 GOOSE хабарламасымен үйлесімді.

SF6 оқшауланған тарату құрылғылары үшін қолайлы қолданбалар

Өндіріс мәліметтері

Әрбір сақина негізгі құрылғысы sf6 алынбалы коммутациялық құрылғы біздің ISO 9001 сертификатталған қондырғымызда бекітілген және алынатын нұсқаларға арналған арнайы құрастыру желілерімен шығарылады.

Негізгі өндіріс қадамдары:

1. Резервуарды дайындау --- 3 мм тот баспайтын болат, роботты лазермен дәнекерлеу, 100% гелийдің ағу сынағы (ағып кету жылдамдығы <1×10⁻⁶ мбар·Л/с).

2. SF6 өңдеу --- Шық нүктесі ≤ -50°C, қысым 20°C анықтамасында калибрленген вакуумды толтыру.

3. Тартылатын жүк машинасының жинағы --- Дәл бағыттаушы рельстер, үйкеліске қарсы роликтер, өздігінен реттелетін бастапқы контактілер (күміс жалатылған мыс, қалыңдығы 12 мкм).

4. Блоктауды реттеу --- Механикалық блоктауларды тексеру үшін әрбір құрылғы 200 кірістіру/шығару циклінен өтеді.

5. Жоғары кернеу сынағы --- Қуат жиілігінің төзімділігі: 42кВ/1мин (12кВ бірлік); ішінара разряд <5pC 1,2Ur кезінде.

6. Температураның көтерілу сынағы --- 1,1× номиналды токта, барлық нүктелер стандартты шектерде.

7. Бірегей сериялық нөмір --- Толық бақылау үшін қорапта да, тартылатын жүк көлігінде де ойылған.

Сапаны бақылау пункттері

Қаптама

Әрбір сақина негізгі құрылғысы sf6 алынбалы тарату құрылғысының панелі экспорттау үшін жеке оралған:

Қораптағы белгілер:

1. «SF6 газ толтырылған – құлап кетпеңіз»

2. «Ішінде тартылатын жүк көлігі – абайлап ұстаңыз»

3. Ауырлық орталығы, көтеру нүктелері, нәзік жапсырмалар

Тартылатын жүк машинасы зақымдануды болдырмау үшін панельдің ішіне (Ажыратылған күйде) жіберіледі. Бірнеше жүк көлігі бар тапсырыстар үшін қосымша бөлек орау қол жетімді.

Сатудан кейінгі және кепілдік

Кепілдік мерзімі:

Пайдалануға берілген күннен бастап 12 ай немесе жөнелтілген күннен бастап 18 ай (қайсысы бірінші орын алса).

Не қамтылған:

1. Барлық механикалық бөлшектер, оның ішінде тартылатын жүк көлігі, блокировкалар, жапқыштар

2. SF6 газ жүйесі (тұтынушының ағып кетуіне байланысты газды толтырудан басқа)

3. Біріншілік және екіншілік байланыстар

4. Жерге қосқыш механизмі

Не қамтылмайды:

1. Дұрыс емес шығару/кіргізу кезіндегі зақым

2. Сыртқы сымдардың модификациялары

3. Табиғат әрекеттері (су тасқыны, найзағай)

4. Шығын материалдары (сақтандырғыштар, индикаторлар)

Қызметтік міндеттемелер:

1. Техникалық сұрауға жауап: 2 сағат ішінде (жұмыс күні)

2. Қосалқы бөлшектерді жөнелту: 24 сағат ішінде

3. Қашықтан ақауларды жою: тегін бейне қоңырауды қолдау

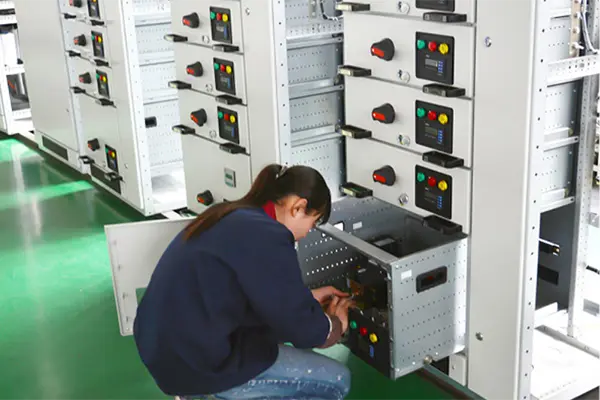

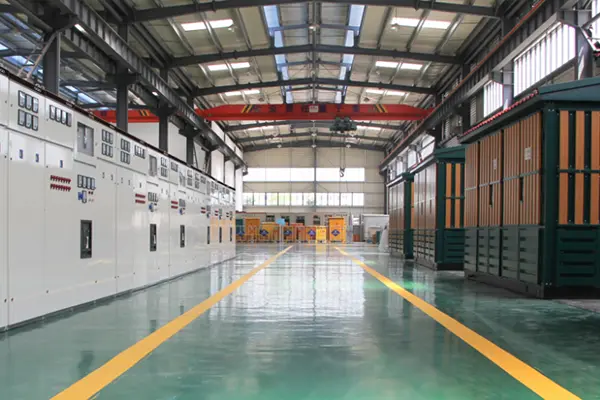

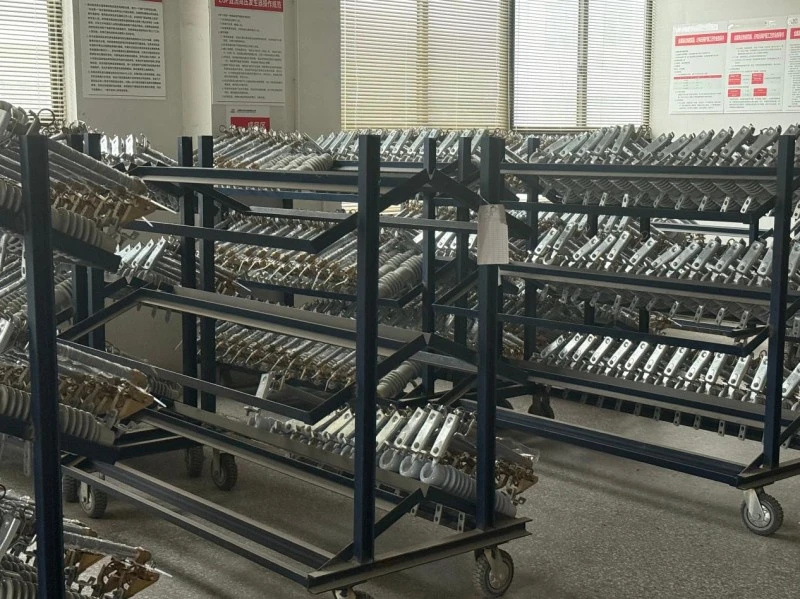

Өндіріс және сапаны бақылау

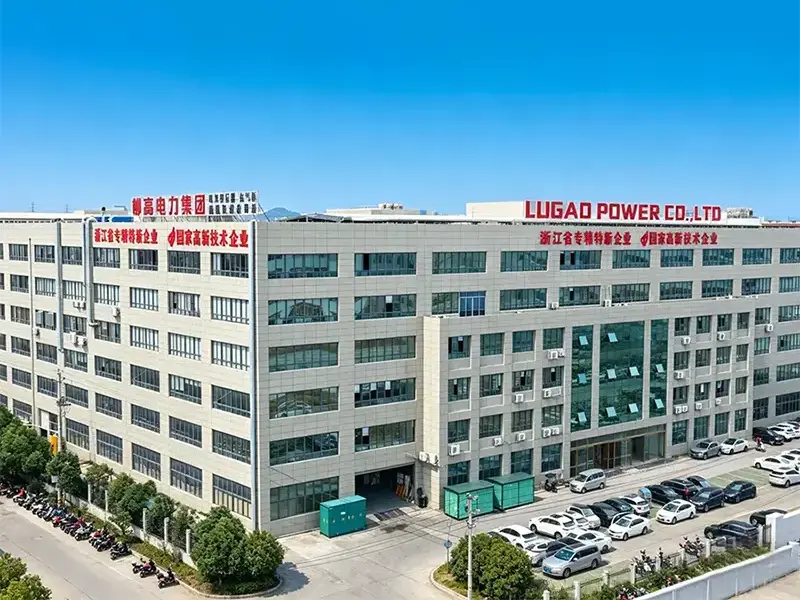

Lugao Power Co., Ltd. ҒЗТКЖ және жоғары, орташа және төмен вольтты электр энергиясын тасымалдау және тарату жабдықтарын, соның ішінде трансформаторларды,коммутациялық құрылғы, ажыратқыштар, айырғыштар және оларға қатысты электр өнімдері.

Ішкі өндіріс, инженерлік және сынақ мүмкіндіктерімен Lugao Power бүкіл әлем бойынша коммуналдық қызметтерге, өнеркәсіптік нысандарға, жаңартылатын энергия жобаларына және инфрақұрылымдық қолданбаларға арналған теңшелген OEM/ODM шешімдерін және бір реттік қуат тарату шешімдерін ұсынады.
