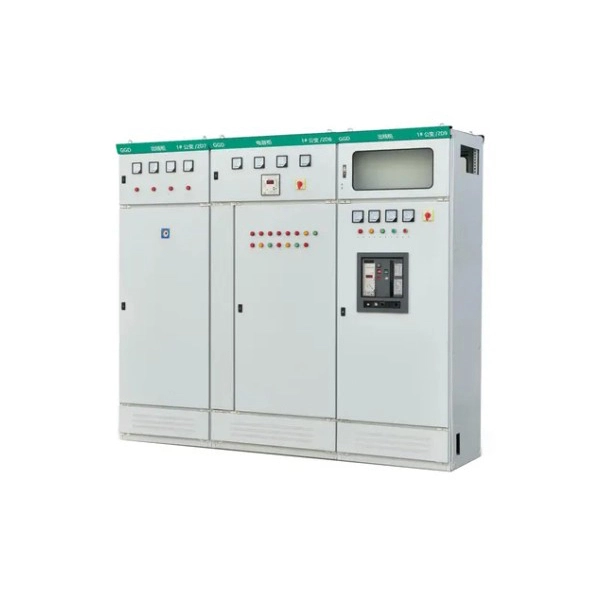

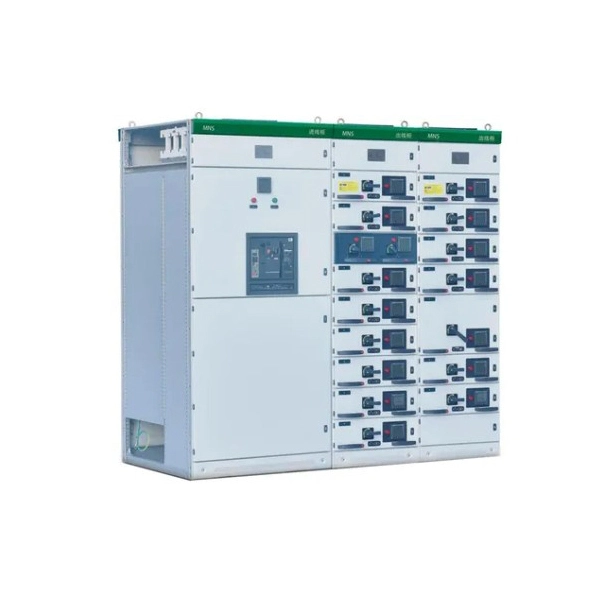

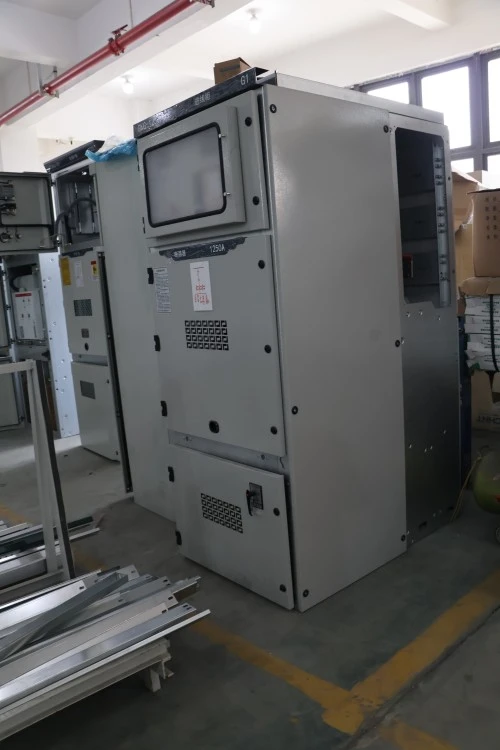

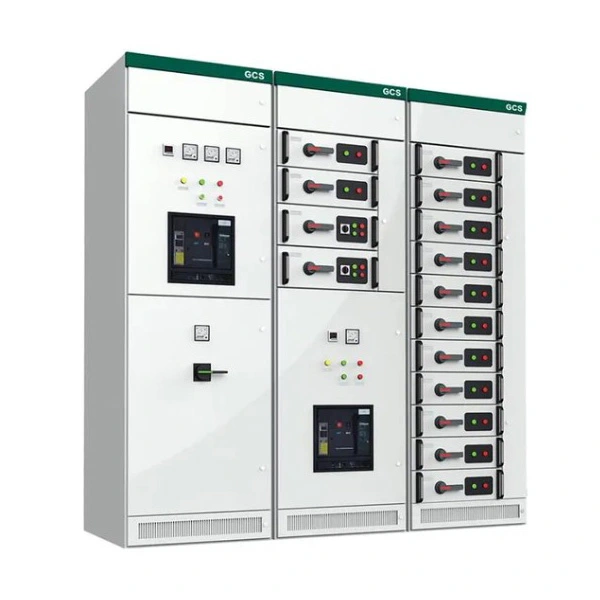

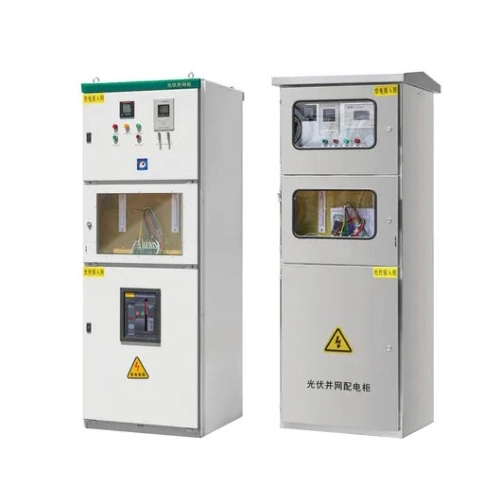

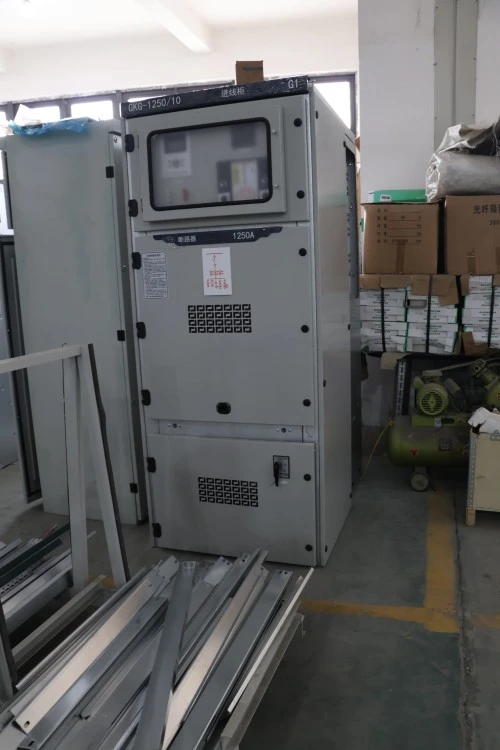

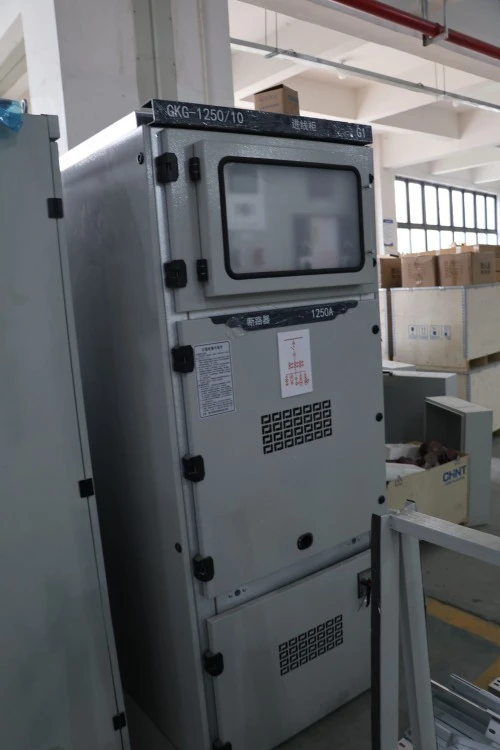

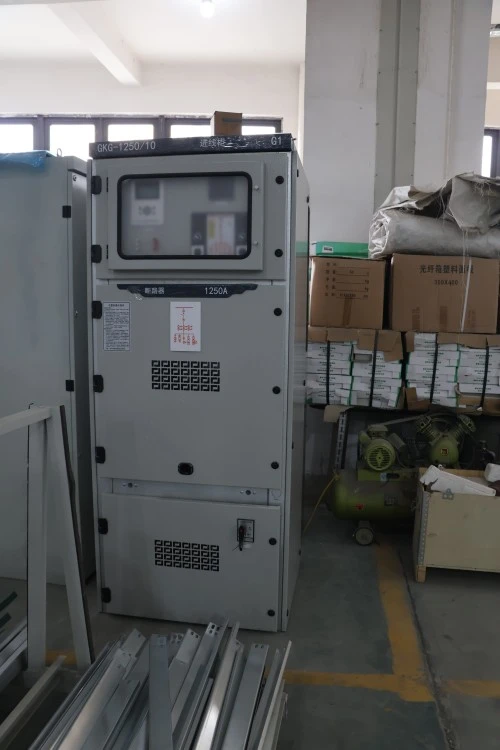

Таратылатын коммутациялық құрылғыларды ауыстырып-қосқышты басқару шкафы

Таратылатын коммутациялық құрылғыларды басқару шкафы - бұлОрташакернеу металлмен қоршалған тарату құрылғысыажыратқыштар сияқты негізгі құрамдастарды тексеру, техникалық қызмет көрсету немесе ауыстыру үшін негізгі корпустан физикалық түрде шығаруға болады. Бекітілген коммутациялық құрылғыдан айырмашылығы, бұл құрылғы операторларға шинаның бүкіл жүйесін қуатсыз қалдырмай ажыратқышты оқшаулауға және алып тастауға мүмкіндік береді. Ол өнеркәсіптік кәсіпорындарда, қосалқы станцияларда және коммерциялық ғимараттарда электр жабдықтарын басқару, қорғау және оқшаулау үшін кеңінен қолданылады. Қарапайым тілмен айтқанда, ол оператордың қауіпсіздігі мен жүйенің үздіксіздігін қамтамасыз ете отырып, қуат ағынын басқарады.

Өнім параметрлері (спецификация)

Сертификаттау және сапаны қамтамасыз ету

Лугао жобаның техникалық талаптарына және IEC 62271-200 сияқты қолданылатын стандарттарға сәйкес тартылатын Орташа кернеуді тарату құрылғыларын шығарады. Расталған техникалық келісімге сәйкес жөнелту алдында әдеттегі сынақ есептері мен тексеру фотосуреттері ұсынылуы мүмкін.

• IEC 62271-200 негізіндегі дизайн және сынақ
• Қуат жиілігіне төзімділік сынағы
• Механикалық жұмыс сынағы
• Құлыптау функциясын тексеру
• Қосалқы сымдарды тексеру
• Қажет болған жағдайда ішінара разряд сынағы
• Жеткізу алдында зауыттық сынақ есебі

Өнім мүмкіндіктері мен қолданбалары

1-сұрақ: Нені жасайдыТаратылатын коммутациялық құрылғыБасқару шкафы бекітілген түрге қарағанда қауіпсіз бе?

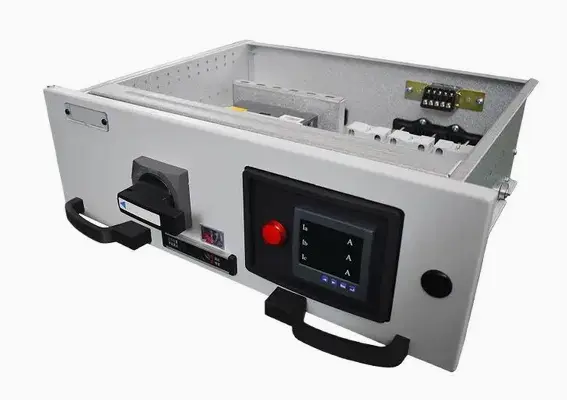

A: Тартылатын конструкция ажыратқышты шығарылған кезде кернеулі шиналардан физикалық түрде оқшаулайды. Бұл техникалық қызмет көрсету кезінде кездейсоқ доғаның жарқырау қаупін жоя отырып, көрінетін ажырату саңылауын жасайды. Lugao модульді алып тастаған кезде бекітілген контактілерді автоматты түрде жабатын ысырма механизмдерін қосады, бұл қауіпсіздікті одан әрі арттырады.

2-сұрақ: Бұл шкафқа қандай қолданбалар жақсы сәйкес келеді?

A: Мыналар үшін өте қолайлы:

● Электр станциялары (қосалқы қуат тарату)

● Деректер орталықтары (жоғары сенімділікті және сөндіргішті жылдам ауыстыруды қажет етеді)

● Мұнай және газ нысандары (IP54 опциясы бар қауіпті аймақтарда қауіпсіз оқшаулау)

● Метро және рельстік жүйелер (жүктемедегі жиі ажыратқыш операциялары)

● Тау-кен және болат зауыттары (жоғары қысқа тұйықталуға төзімділік қажет)

3-сұрақ: Оны смарт мониторингпен біріктіруге бола ма?

A: Иә.Лугаоәрбір тартылатын модульдің орналасуын қашықтан бақылау үшін қосымша сенсорлар мен байланыс модульдерін (Modbus, IEC 61850) ұсынады.

Өндіріс мәліметтері және бәсекелестік артықшылықтары

Өндірістік мәліметтер:

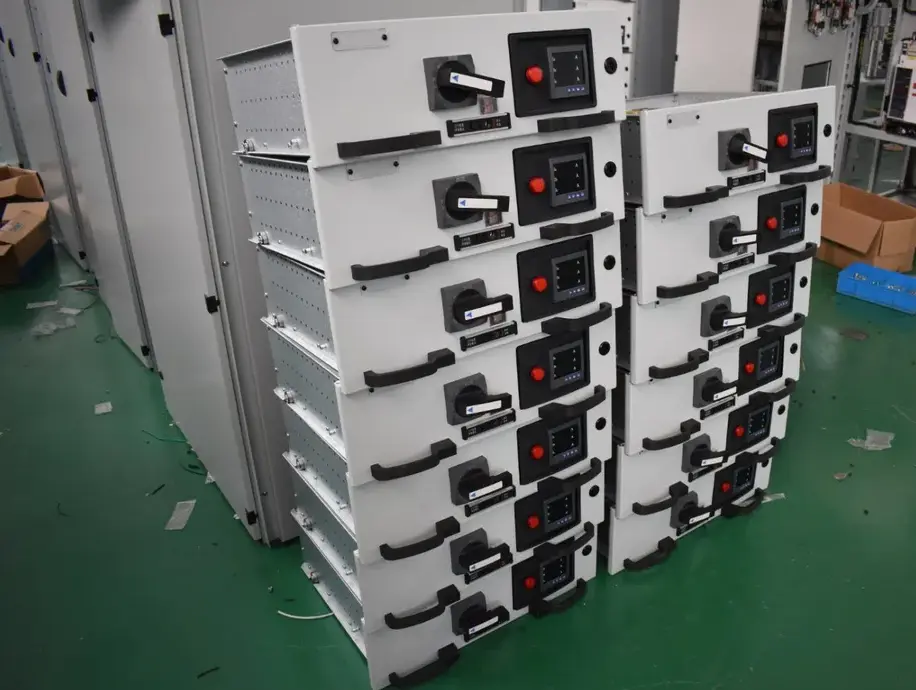

Әрбір Lugao алынбалы коммутаторды басқару шкафы лазермен кесілген тот баспайтын болаттан немесе ұнтақ жабыны бар мырышталған парақтан (ең аз қалыңдығы 80 мкм) жасалған. Шығарылатын рельстер тегіс қозғалыс үшін хромдалған және 10 000 енгізу/шығару цикліне есептелген. Бекітілген контактілер жанасу кедергісін азайту үшін күміс жалатылған (қалыңдығы кемінде 10 мкм). Барлық қайталама басқару сымдары отқа төзімді, көлденең байланысқан полиэтиленді оқшауланған кабельдерді пайдаланады. Әрбір құрылғы 48 сағаттық күйіп қалу сынағы мен ішінара разрядты өлшеуден өтеді (1,1Ur кезінде <5pC).

Ұқсас өнімдерге қарсы бәсекелестік артықшылықтар:

Қаптама, жөнелту және сатудан кейінгі қызмет көрсету

Қаптама:

Әрбір тартылатын модуль антистатикалық көбік төсемімен бөлек жеткізіледі, содан кейін ылғалдылық көрсеткіштері бар ағаш жәшікке салынады. Негізгі шкаф үш қабатқа оралған: VCI тотқа қарсы пленка → көпіршікті орама → болат баумен фанерді экспорттау корпусы. Барлық бекіткіштер мен құралдар қапшыққа салынып, есіктің ішіне бекітіледі.

Жеткізілім:

Теңіз арқылы (стандартты): 20GP немесе 40HQ контейнерлері. Сұраныс бойынша шұғыл жобалар үшін әуе немесе теміржол көлігін ұйымдастыруға болады. Жеткізу мерзімі: негізгі порттарға FOB Ningbo немесе CIF.

Сатудан кейінгі қызмет:

● Кепілдік мерзімі: пайдалануға берілгеннен кейін 12 ай немесе жөнелтілгеннен кейін 18 ай, қайсысы бірінші келеді.

● Қашықтан техникалық қолдау (бейне, сызбалар) – 2 сағат ішінде жауап.

Баға ұсыныстарына қажетті ақпарат

Нақты баға ұсынысын беру үшінОрташа вольтты ажырату қондырғысының алынбалы шкафы, бізге келесі ақпаратты жіберіңіз:

• Номиналды кернеу және жиілік
• Бір сызықты диаграмма
• Әрбір фидердің номиналды тогы
• Қысқа тұйықталу ток талабы
• Кіріс және шығыс панельдер саны
• Қорғау релесінің маркасы мен моделіне қойылатын талаптар
• Өлшеу және байланыс талаптары
• Доғаның ішкі классификациясының талабы
• Кабельді енгізу бағыты
• Саны және тағайындалған порт
• Қолданылатын жергілікті стандарт немесе қызметтік талаптар

Жиі қойылатын сұрақтар – тұтынушылардың сұрақтары мен жауаптары

Q1: Can the Withdrawable Switchgear Switch Control Cabinet be retrofitted into an old substation with limited space?

A: Иә. Оның модульдік және ықшам дизайны (12 кВ үшін әдеттегі ені 650 мм) ескі стационарлық ажыратқыштарды құрылыс жұмыстарынсыз ауыстыруға мүмкіндік береді. Сұраныс бойынша біз орналасуды тегін тексеруді қамтамасыз етеміз.

2-сұрақ: Ажыратқыш қосылған күйде механикалық блоктау сәтсіз болса не болады?

A: Lugao шкафтары жабық қақпақ арқылы қол жеткізуге болатын апаттық қолмен босатуды қамтиды. Бұл істен шығуға қауіпсіз дизайн – сөндіргішті әлі де берілген құралды пайдаланып шығаруға болады. Дегенмен, біз мұны тек оқытылған қызметкерлерге орындауды ұсынамыз.

3-сұрақ: Бағаға барлық алынатын модульдер мен бастапқы мыс барлар кіреді ме?

A: Стандартты баға автоматты ажыратқыштың негізгі модулін және барлық ішкі мыс жолақтарын (толығымен өңделген және жалатылған) қамтиды. PT жүк көліктері немесе өлшеу қондырғылары сияқты қосымша модульдер бөлек келтірілген.

4-сұрақ: Шкафтың IEC 62271-200 талаптарына сәйкес келетінін қалай тексеруге болады?

A: Әрбір құрылғы ішінара разрядты, қуат жиілігіне төзімділікті және динамикалық тұрақтылық сынағы есептерін қамтитын зауыттық сынақ сертификатымен жеткізіледі. Біздің мекемеде үшінші тарап инспекциясы (мысалы, SGS, BV) қабылданады.
