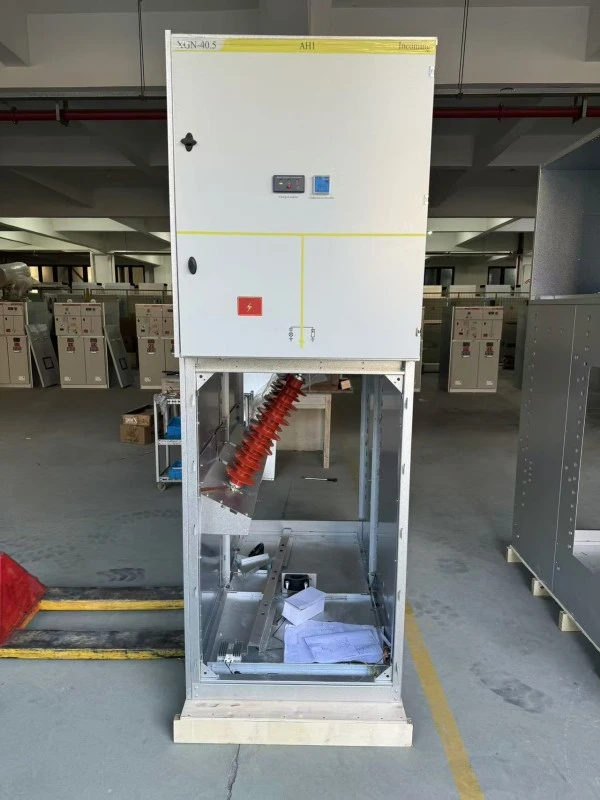

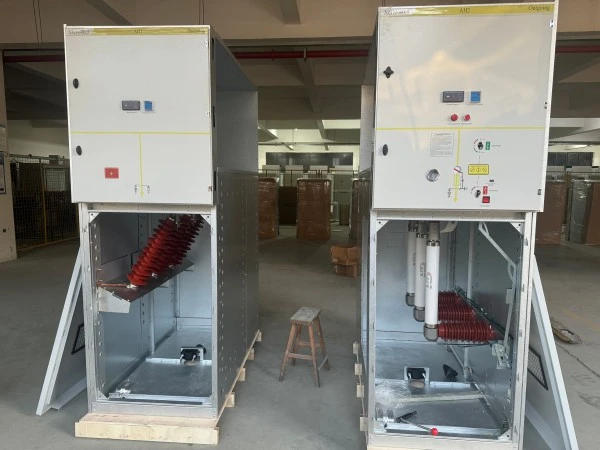

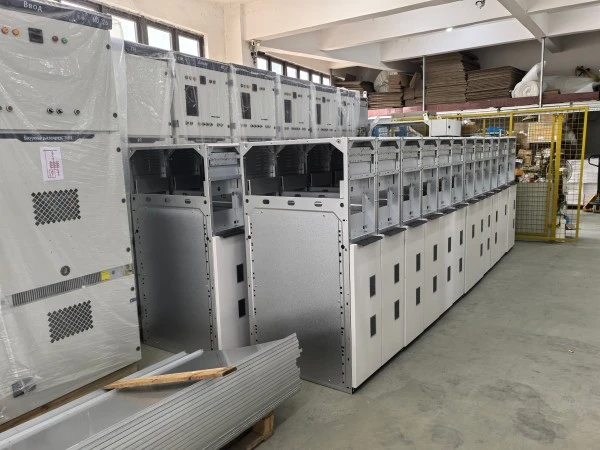

Экологиялық таза газды оқшаулау РМУ

Экологиялық таза газ оқшаулау RMU (Сақинаның негізгі бөлігі) зауытта құрастырылған, тығыздалған, металл қоршалған орташа кернеулі тарату құрылғысы (24 кВ дейін), ол негізгі оқшаулағыш және доғаны сөндіретін орта ретінде ---таза SF6 орнына экологиялық таза газ қоспасын пайдаланады. Жаһандық жылыну әлеуеті жоғары (GWP = 23,500) дәстүрлі SF6 RMU-дан айырмашылығы, SF₆ ағымдағы ЕО анықтамалық деректеріне сәйкес шамамен 24,300 GWP-ге ие. Lugao Power eco-RMU синтетикалық ауаны, N₂/SF₆ қоспасын (SF6 10%-дан аз) немесе фторкетон негізіндегі (C5-FK) газды пайдаланады. Бұл газдар улы емес, жанғыш емес және таза SF6 үшін 23500-мен салыстырғанда 1-ден төмен (синтетикалық ауа үшін) немесе 600-ден төмен (C5-FK үшін) GWP бар.

Өнімнің артықшылықтары

Неліктен таңдауЛугао күшіSF6 баламаларынан астам Эко-Газ RMU?

Өнім ерекшеліктері

Техникалық түсініктемелері бар мүмкіндіктер тізімі

Өндіріс мәліметтері

Лугао күші Eco-Gas RMU қалай өндіреді

Әрбір экологиялық таза газ оқшаулау RMU біздің ISO 9001:2021 және ISO 14001 сертификатталған Вэнчжоудағы (Қытай) зауытымызда шығарылады. Өндіріс процесі экологиялық газды өңдеуге арнайы бейімделген – SF6 өндірістік желілерінен өзгеше.

Қадамдық өндіріс процесі

1. Резервуарларды жасау

● 3 мм баспайтын болат (AISI 304) – лазерлік кесу, роботты иілген, автоматтандырылған MIG процесі арқылы дәнекерленген.

● 100% гелий ағуын анықтау: вакуумдық камераға батқан резервуар; гелий бүрку сынағы – ағу жылдамдығы <1×10⁻⁶ мбар·Л/с (IEC талабынан 20 есе қатаңырақ).

2. Құрамдас бөліктер жинағы

● Таза бөлмеде жиналған үш позициялы қосқыш механизмі (сынып 100 000).

● Күміс жалатылған мыс контактілері (қалыңдығы 15 мкм) – төмен жанасу кедергісін (<30μΩ) қамтамасыз етеді.

● Ысырма механизмі – тот баспайтын болаттан жасалған, жұдырықшамен басқарылатын.

3. Вакуумдық өңдеу

● Резервуар 8 сағат бойы вакуумда (<10 Па) 80°C дейін қыздырылады – ылғалды кетіреді (мақсат <10ppm).

● Ішкі конденсация мен диэлектриктердің бұзылуын болдырмайды.

4. Экогаз толтыру

● Арнайы араластыру станциясында дайындалған газ қоспасы (дәлдік ±1%).

● C5-FK қоспасы үшін: C5-FK (фторкетон) + CO₂ + O₂ (із).

● Толтыру қысымы: 20°C кезінде салыстырмалы түрде 0,04 МПа.

● Әрбір резервуардың сериялық нөмірі газ құрамының белгісі бар.

5. Қорытынды электрлік сынақ

● Қуат жиілігінің төзімділігі: 42кВ/1мин (12кВ бірлік).

● Найзағай импульсі: 75кВ шыңы (1,2/50мкс).

● Жартылай разряд: 1,2Ур кезінде <5pC (12кВ = 14,4кВ сынақ кернеуі).

● Контакт кедергісін өлшеу: сынақ сертификатында жазылған.

● Механикалық жұмыс сынағы: 50 ашық/жабық цикл – газ қысымы өзгермейді.

6. Құлыпты тексеру

● Барлық механикалық бұғаттаулар өлшеуіш түйреуіштермен сыналған – күшті өлшеу жазылған.

7. Қаптама

● Клапандағы тасымалдау қақпағы бар газ толтырылған қондырғы.

● Көбік қақпақпен қорғалған манометр

Сапаны бақылау кезеңдері

Сатудан кейінгі қызмет көрсету және кепілдік

Кепілдік мерзімі:

Пайдалануға берілген күннен бастап 12 ай немесе жөнелтілген күннен бастап 18 ай (қайсысы бірінші орын алса).

Кепілдікпен қамтылған:

1. Барлық механикалық бөлшектер (қосқыш механизм, блоктау, жерге қосқыш, индикаторлар)

2. Газ цистернасының бүтіндігі (өндірістік ақауға байланысты ағып кету)

3. Біріншілік және екіншілік байланыстар

4. Экогаз құрамы (зауыттық толтыру сертификаттан ауытқыса)

5. Манометр және тығыздық мониторы

Қамтылған жоқ:

1. Дұрыс сақтамау немесе орнату салдарынан болған зақым (мысалы, құрылғыны түсіру)

2. Агрессивті орта әсерінен болатын сыртқы коррозия (мысалы, химиялық зауыт)

3. Табиғат әрекеттері (жер сілкінісі, су тасқыны, найзағай)

4. Шығын материалдары (сақтандырғыштар, индикаторлар, батареялар)

Жиі қойылатын сұрақтар

1-сұрақ: Экологиялық таза газ оқшаулау RMU-да нақты қандай газ қолданылады?

A: Lugao Power екі опцияны ұсынады:

● А нұсқасы (үнемді): N₂ + 10% SF₆ қоспасы – GWP ≈ 2,350 (таза SF₆ қарағанда әлі 90% төмен).

● В опциясы (жасыл премиум): C5-FK (флуорокетон) + CO₂ + O₂ – GWP < 600, PFAS жоқ, жоғары GWP SF₆ оқшаулау газдарына тәуелділікті азайтуға тырысатын жобалар үшін қолайлы.

Екеуі де улы емес, жанғыш емес және IEC 62271-200 бекіткен.

2-сұрақ: Газ өнімділігі SF6-мен бірдей ме?

A: Иә, бірдей жұмыс қысымында (0,04-0,05 МПа) диэлектрлік беріктік пен доғаны сөндіру мүмкіндігі баламалы. Біздің экологиялық таза RMU SF6 қондырғылары сияқты сынақтардан өтеді: 42 кВ төзімділік, 20 кА қысқа тұйықталу және 50 механикалық операция.

3-сұрақ: Газ ағып кетсе не болады? Жұмысшыларға қауіпті ме?

A: Эко-газ улы емес (доға кезінде улы жанама өнімдер шығаратын SF6-дан айырмашылығы). Дегенмен, жабық кеңістіктердегі үлкен ағып кетулер оттегін ығыстыруы мүмкін. Lugao Power RMU құрамында төмен қысым дабылы бар. Іске қосылған болса, кірер алдында бөлмені желдетіңіз. Газдың өзі аз мөлшерде дем алуға қауіпсіз (CO₂ өрт сөндіргіш разрядына ұқсас).

4-сұрақ: Қажет болса, газды жергілікті жерде толтыра аламын ба?

A: Резервуар өмір бойы тығыздалған --- қалыпты жағдайда ешқашан қайта толтырудың қажеті жоқ (ағу жылдамдығы жылына <0,1%). Дегенмен, клапан зақымдалған болса, Lugao Power дәл газ қоспасымен толтыру жинақтарын қамтамасыз етеді. Біз жергілікті SF6 пайдалануды ұсынбаймыз – бұл қоршаған ортаны қорғау мақсатын бұзады.

5-сұрақ: Сіздің экологиялық таза газ оқшаулау RMU SF6 қарағанда қымбат па?

A: Бастапқы сатып алу құны газ қоспасы мен арнайы өндіріс желісіне байланысты шамамен 8-12% жоғары. Дегенмен:

1. Болашақ SF6 қалпына келтіру шығындарынан аулақ боласыз

2. Жасыл құрылысқа салынатын салық жеңілдіктеріне сәйкессіз (мысалы, Сингапур, ЕО).

3. Қазір көптеген коммуналдық қызметтер сатып алу рейтингінде SF6-сыз тарату құрылғылары үшін сыйлықақы төлейді.

4. 20 жылдық өмірлік циклі бойынша Лугао эко-РМУ құны бейтарап немесе арзанырақ.

6-сұрақ: Бұл RMU қандай сертификаттарға ие?

A: Толық IEC 62271-200 типті сынақтар (KEMA сертификатталған). Қосымша:

● ISO 14001 (өндірістік қоршаған ортаны басқару)

● CE белгісі

● Қытайлық GB/T 3906

7-сұрақ: Қолданыстағы SF6 RMU панелін эко-газбен қайта жабдықтай аламын ба?

A: Жоқ, газды өңдеу жүйесі, тығыздағыштар және қысым параметрлері әртүрлі. Дегенмен, Лугао Пауэргаз оқшауланған РМУкөптеген стандартты SF6 RMU сияқты сыртқы өлшемдері мен шина аралықтары бар. Бұл құрылыс жұмыстарынсыз «түсірілетін» ауыстыруға мүмкіндік береді.

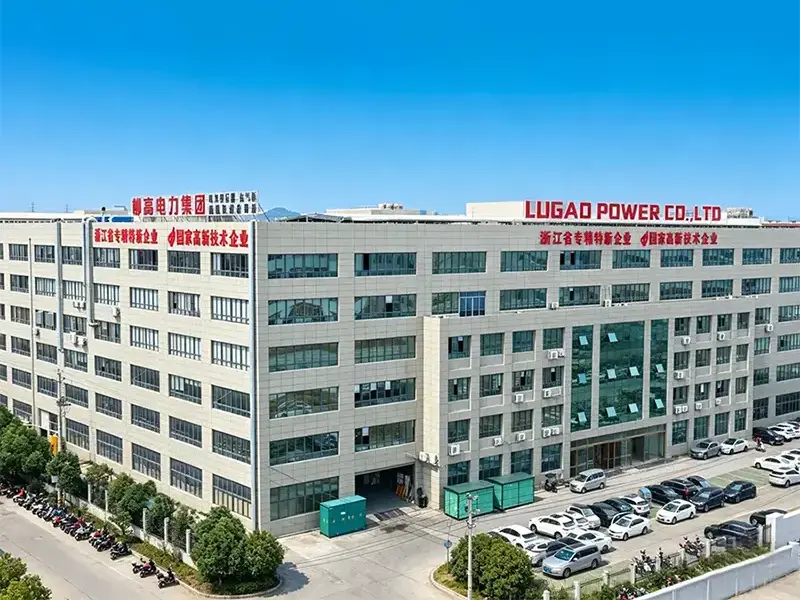

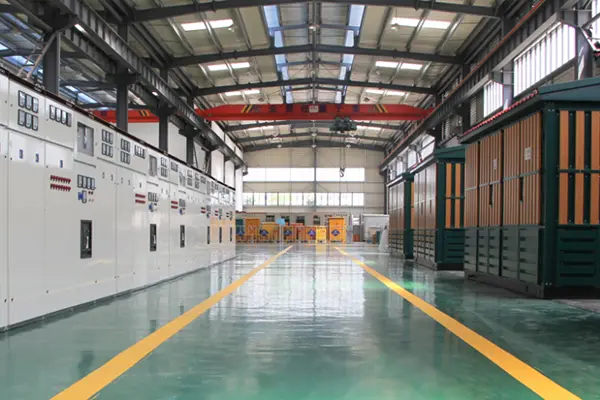

Лугао зауыты
