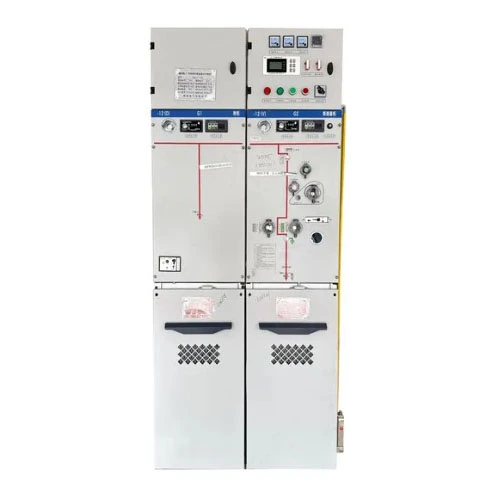

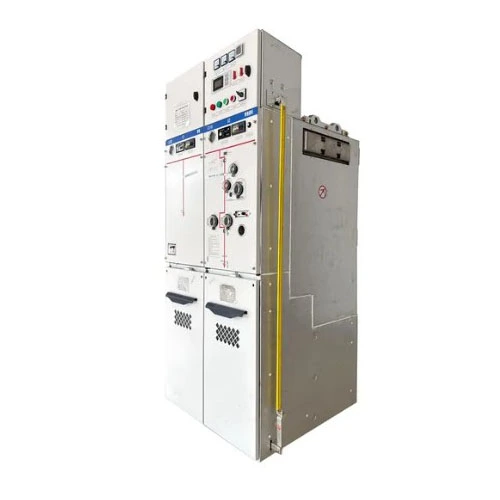

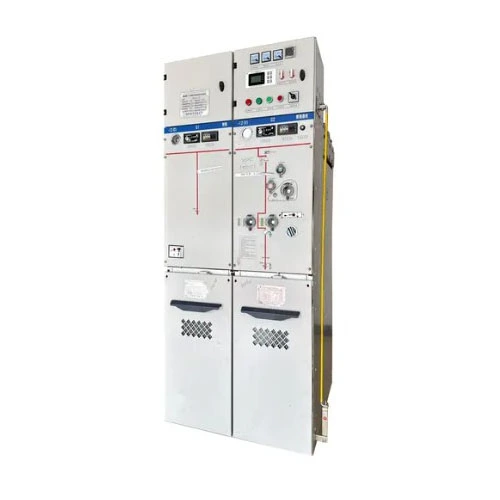

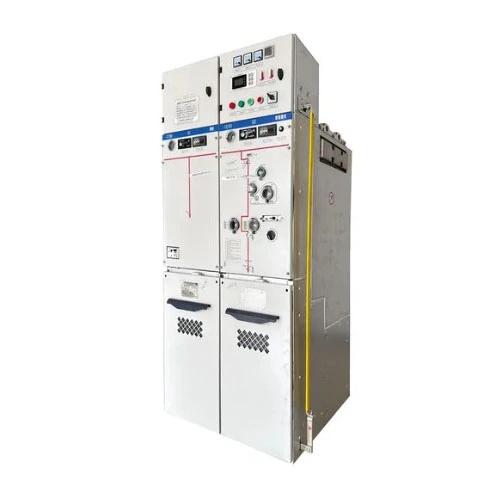

SF6 газды оқшауланған ықшам RMU металл қоршалған тарату құрылғысы

SF6 газбен оқшауланған ықшам RMU металл қоршалған тарату құрылғысы оқшаулағыш орта ретінде SF6 газымен толтырылған тот баспайтын болаттан жасалған газ резервуарының ішіндегі жоғары вольтты коммутациялық құрылғыларды, шиналарды, жерге қосу қосқыштарын және басқа негізгі компоненттерді толығымен жабатын толық қуатты тарату блогы болып табылады.

Бұл өнім негізінен 12кВ/24кВ қуат жүйелерінде қолданыладынегізгі сақина құрылғысы (RMU)қолданбалар немесе терминалдық қуатты тарату.

Ол не істей алады?

Қарапайым тілмен айтқанда, ол қуатты таратуға, ауыстыруға, қорғауға және басқаруға мүмкіндік береді. Арнайы функцияларға мыналар жатады:

1. Жүктеме тогын жасау және үзу – желіні қалыпты ауыстыру.

2. Қысқа тұйықталу тогын жасау және үзу - сақтандырғыштармен немесе автоматты ажыратқыштармен бірге трансформаторлар мен желілерді қорғау үшін ақаулар кезінде тізбекті жылдам ажыратыңыз.

3. Оқшаулау және жерге қосу – техникалық қызмет көрсететін персоналдың қауіпсіздігін қамтамасыз ету үшін көрінетін ажырату нүктесін және жерге қосу функциясын қамтамасыз етеді.

4. Кабельді қосу және қорғау – кіріс/шығыс блок ретінде әрекет етеді, кабельдік желілерді асқын ток және қысқа тұйықталудан қорғауды қамтамасыз етеді.

Толығымен жабылған конструкциясының арқасында бұл өнім әсіресе қатал орталарға (мысалы, биіктік, ылғалдылық, тұз спрейі, қатты шаң) немесе жері шектеулі жерлерге (мысалы, сауда орталықтары, тұрғын үй кешендері, жел электр станциялары) қолайлы. Бұл дәстүрлі ауадан оқшауланған сақиналы негізгі блоктарды тамаша ауыстыру.

Өнім параметрі (спецификация)

Төменде SF6 газ оқшауланған ықшам RMU металл қоршау құрылғысының стандартты техникалық параметрлері берілген.Лугао күші Co., Ltd.:

Өнім мүмкіндігі және қолданбасы (сұрақ-жауап пішімі)

1-сұрақ: Бұл SF6 газды оқшауланған ықшам RMU металл жабық тарату құрылғысының ең үлкен ерекшелігі неде?

A: Ең үлкен ерекшелігі - өте жинақылық және толығымен оқшауланған дизайн. Дәстүрлі ауадан оқшауланған RMU-мен салыстырғанда, біздің өнім жоғары электрлік өнімділікті сақтай отырып, көлемді шамамен 70%-ға азайтады. Барлық жоғары вольтты ток өткізетін бөлшектер сыртқы конденсацияға, ластануға немесе ұсақ жануарларға әсер етпейтін тот баспайтын болаттан жасалған газ резервуарының ішінде толығымен тығыздалған --- шын мәнінде 30 жыл техникалық қызмет көрсетусіз жұмыс істейді. Сонымен қатар, біздің SF6 оқшауланған сақиналы негізгі блоктың модульдік дизайны бар, ол пайдаланушы талаптарына сәйкес кіріс/шығыс бірліктерін, өлшеу бірліктерін, PT бірліктерін және т.б. икемді комбинацияға мүмкіндік береді.

2-сұрақ: Ол қатал ортада қаншалықты сенімді?

A: Өте сенімді. Газ цистернасы лазерлік дәнекерлеу және гелийдің ағуын анықтау арқылы жасалады, жыл сайынғы ағып кету жылдамдығы 0,1% төмен, бұл SF6 газ қысымының ұзақ мерзімді тұрақтылығын қамтамасыз етеді. Тіпті -40°C қатты суықта немесе +55°C жоғары температурада немесе 3000 метрге дейінгі биіктікте біздің өніміміз өзінің номиналды оқшаулау деңгейін сақтайды. Көптеген тұтынушылар бұл ықшам RMU коммутациялық құрылғысын жағалаудағы жел электр станциялары мен шахталарға орнатты, онда ол көптеген жылдар бойы ешқандай оқшаулау жарқылынсыз жұмыс істейді.

3-сұрақ: Өнімде қандай қауіпсіздік конструкциялары бар?

A: Қауіпсіздік – біздің басты басымдығымыз. Өнімде «бес-профилактикалық» блоктау жүйесі бар (ажыратқыштың дұрыс жұмыс істемеуін болдырмайды, жүктеме кезінде оқшаулағыштарды ауыстыруды болдырмайды, кернеу кезінде жерге қосу қосқышын жабуды болдырмайды, жерге жабық күйде қуат беруді болдырмайды және ток өткізетін бөліктерге кіруді болдырмайды). Сонымен қатар, газ багының ішкі доғаның ақаулығы IAC AFLR 20кА/1с, қысымды төмендету арналары доғаның энергиясын қоршаудан тыс қауіпсіз аймаққа бағыттайды. Жұмыс тақтасындағы бақылау терезесі оқшаулау саңылауының күйінің анық көрінісін береді.

4-сұрақ: Ол қандай нақты қолданба сценарийлеріне сәйкес келеді?

A: Біздің өнім келесі сценарийлерде кеңінен қолданылады:

● Қалалық тұрғын үй кешендері, коммерциялық ғимараттар --- қосалқы станциялардағы негізгі кіріс және тарату қондырғылары ретінде, едендік кеңістікті үнемдеу.

● Жел электр станциялары, фотоэлектр станциялары --- температура ауытқуларына төтеп беретін шағын қосалқы станциялар ішіндегі RMU қондырғылары ретінде.

● Өнеркәсіптік парктер, зауыттар --- шағын және орта өлшемді трансформаторларды қорғау, дәстүрлі өшіру сақтандырғыштарын ауыстыру.

● Метролар, туннельдер, әуежайлар --- төмен істен шығу жылдамдығын талап ететін жоғары сенімділіктегі электрмен жабдықтау түйіндері.

● Деректер орталықтары ---А-деңгейі, автоматтандыру арқылы күту режимінде қуатты автоматты түрде тасымалдауға мүмкіндік беретін, жабдықтау үздіксіздігіне өте жоғары талаптар қояды.

● Шахталар, порттар ---шаңды, дымқыл орталар, мұнда толық жабық конструкция айқын артықшылық болып табылады.

Сізге SF6 газбен оқшауланған ықшам RMU металл жабық тарату құрылғыларының бір немесе жүздеген бірлігі қажет пе, біз стандартталған немесе теңшелген шешімдерді ұсына аламыз.

Өндірістік мәліметтер (бәсекелестерден артықшылықтар)

Егжей-тегжейлі салыстыру: Lugao Power және қарапайым брендтер

Біздің негізгі саралау артықшылықтарымыз:

1. Шын мәнінде «техникалық қызмет көрсетуді қажет етпейді»: қарапайым брендтер техникалық қызмет көрсетуді талап етеді, бірақ жыл сайынғы газдың ағу жылдамдығы >1%, әр 3-5 жыл сайын толтыруды қажет етеді.Лугао күшіқос тығыздағыш сақинаны + жылдық ағып кету жылдамдығы ≤0,1% металл қатты тығыздағыш құрылымын пайдаланады – жобалау мерзімі ішінде толтыруды қажет етпейді.

2. Экстремалды қоршаған ортаға бейімделу: Біздің өніміміз -45°C төмен температура және +60°C жоғары температура типті сынақтардан және 720 сағаттық тұз бүрку сынағынан (қарапайым = 96 сағат) өтті – жағалау және альпі аймақтары үшін жарамды.

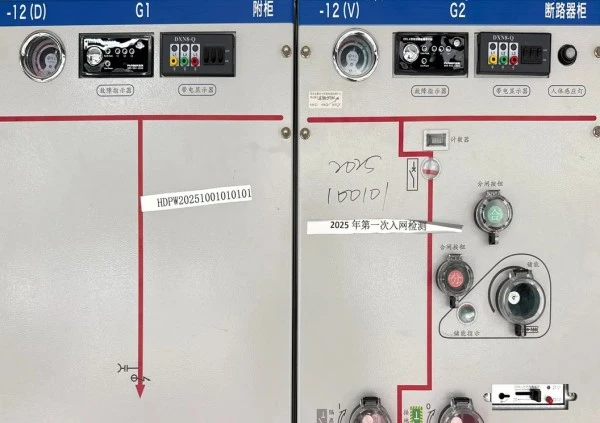

3. Пайдаланушыға ыңғайлы жұмыс: коммутатор позициялары, жерге қосу күйі және ашық/жабық күйлердің барлығы панельде түспен кодталған және жұмыс тұтқасы дұрыс жұмыс істемеу үшін күшпен кері байланыс береді.

4. Қысқа тұйықталуға төзімділігі жоғарырақ: Стандартты 20кА/3с қажет; біз 25кА/3с маржамен және 63кА шыңға төзімділікпен жобалаймыз --- саладағы орташа көрсеткіштерден 15%-ға асады.

Жиі қойылатын сұрақтар (ЖҚС)

1-сұрақ: Осы SF6 газымен оқшауланған ықшам RMU металл қоршау құрылғысындағы SF6 газы экологиялық таза ма? Ол кейінірек тоқтатыла ма?

A: Қазіргі уақытта SF6 ең жақсы оқшаулағыш газ болып қала береді, бірақ біз экологиялық таза нұсқаларды (C4 немесе құрғақ ауа) әзірледік. Сіз сатып алған құрылғының газ багы өте жақсы тығыздалған, 30 жыл жұмыс істегенде ең аз ағып кетеді. Болашақта экологиялық таза жаңарту қажет болса, біз толық газ бактарын ауыстыру қызметін ұсына аламыз.

2-сұрақ: Жұмыс кезінде газ қысымы төмендесе не істеуім керек?

A: Біздің өнім стандартты түрде газ тығыздығы өлшегішімен (төмен қысымды дабыл контактісімен) жеткізіледі. Қысым 0,25 барға дейін төмендеген кезде (салыстырмалы) дабыл сигналы басқару жүйесіне жіберіледі. Осы кезде электр қуатын өшіру сұралуы керек және біздің сатудан кейінгі топ ағып кетуді тексеру және SF6 толтыру үшін келеді. Қалыпты жағдайда ағып кетуге байланысты толтыру ешқашан қажет емес.

3-сұрақ: Өнім таратуды автоматтандыру жүйелеріне бейімделе ала ма?

A: Мүлдем. Осы SF6 газымен оқшауланған ықшам RMU ішіндегі біздің SF6 газы DTU интерфейстерімен және электрлік жұмыс механизмдері үшін орынмен сақталған. Электр модулін және басқару кабельдерін қосу арқылы оны IEC 60870-5-101/104 немесе қашықтан ашу/жабу, ток/кернеуді оқу және ақаулық көрсеткішін жүктеуге қол жеткізу үшін Modbus байланыс протоколдарына қосуға болады.

Неліктен Lugao Power таңдау керек?

2016 жылы құрылған:Лугао күші - өзінің зауыты және біріктірілген ҒЗТКЖ, өндіріс және сату мүмкіндіктері бар орта және жоғары вольтты электр энергиясын беру және тарату жабдықтарының кәсіби өндірушісі.

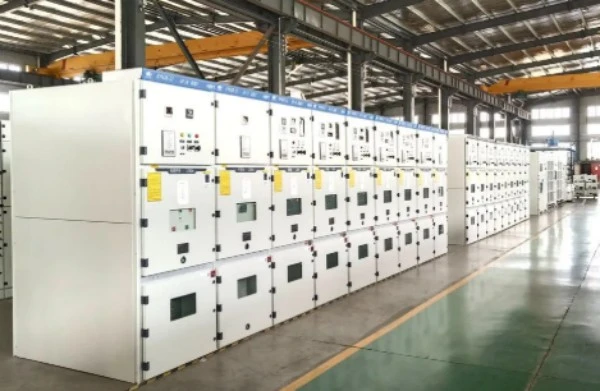

3 000+ м² Өндіріс орны:Біздің өндірістік кәсіпорын қуат трансформаторларын, RMU, тарату құрылғыларын және басқа электр тарату жабдықтарын өндіруді, құрастыруды, тексеруді және сынауды қолдайды.

Қызмет көрсетілетін 30+ ел:Лугао күші өнімдері электр желілеріне, өнеркәсіптік, инфрақұрылымға, жаңартылатын энергия көздеріне және басқа да халықаралық жобаларға қызмет көрсететін 30-дан астам елге экспортталды.

ISO9001 және SGS сертификаты:Біздің сапа менеджменті және өндірістік процестерімізге ISO 9001 және SGS сертификаттары қолдау көрсетеді. Қолданылатын өнімдер CE және CCC сертификаттарымен де қол жетімді.

60+ техникалық персонал:Біздің техникалық командамыз өнімді жобалауды, жоба конфигурациясын, теңшелген шешімдерді және әртүрлі қуатты тарату талаптары үшін техникалық құжаттаманы қолдайды.

Тікелей зауыттық жобаны қолдау:Өнімді таңдаудан және техникалық дизайннан өндіруге, сынақтан өткізуге, жеткізуге және сатудан кейінгі қолдауға дейін Lugao Power ғаламдық қуат тарату жобаларына кешенді қолдау көрсетеді.

Сынақ есебі/сертификат
