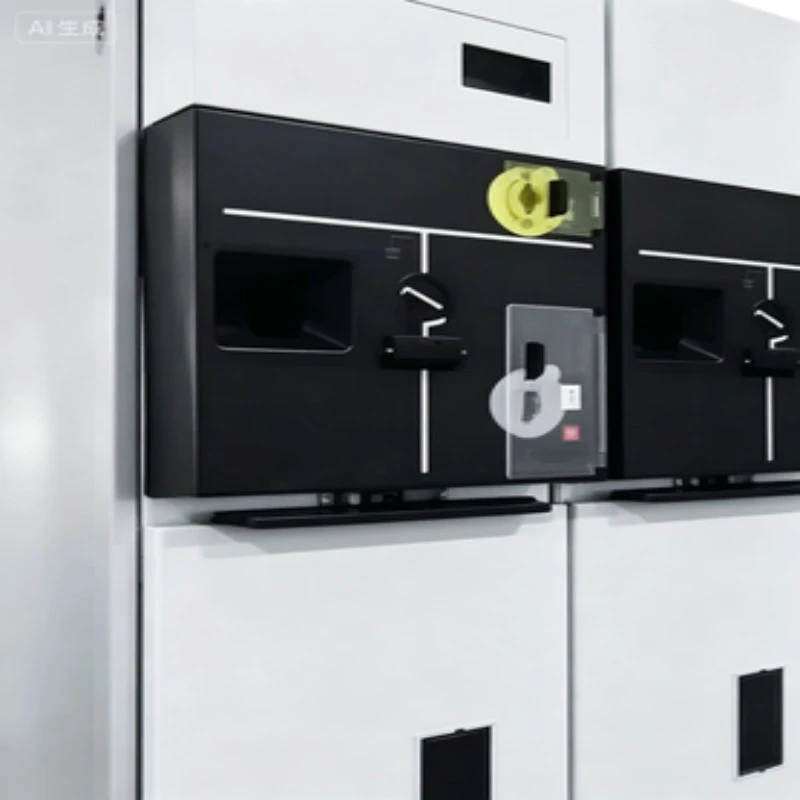

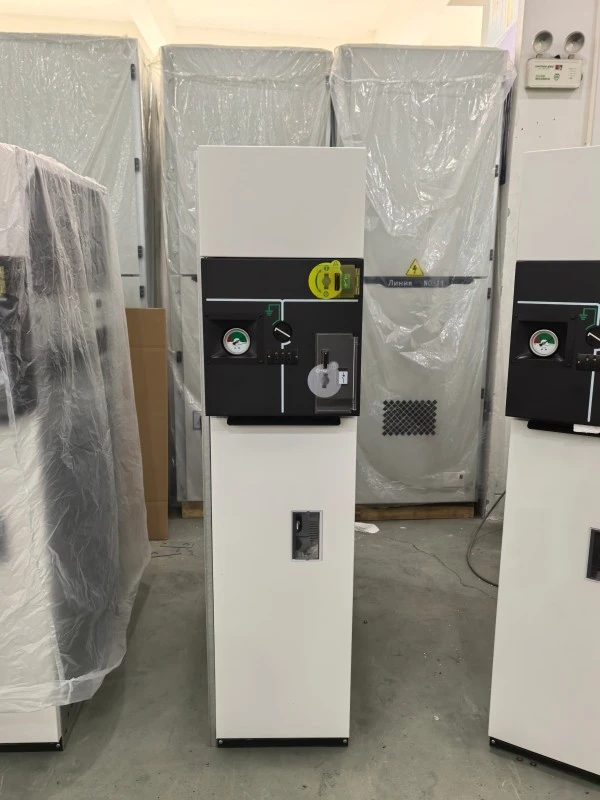

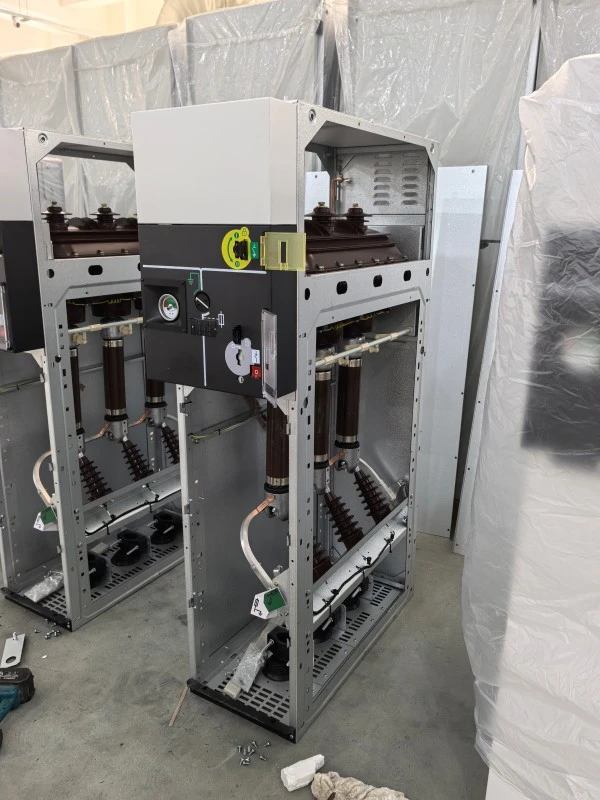

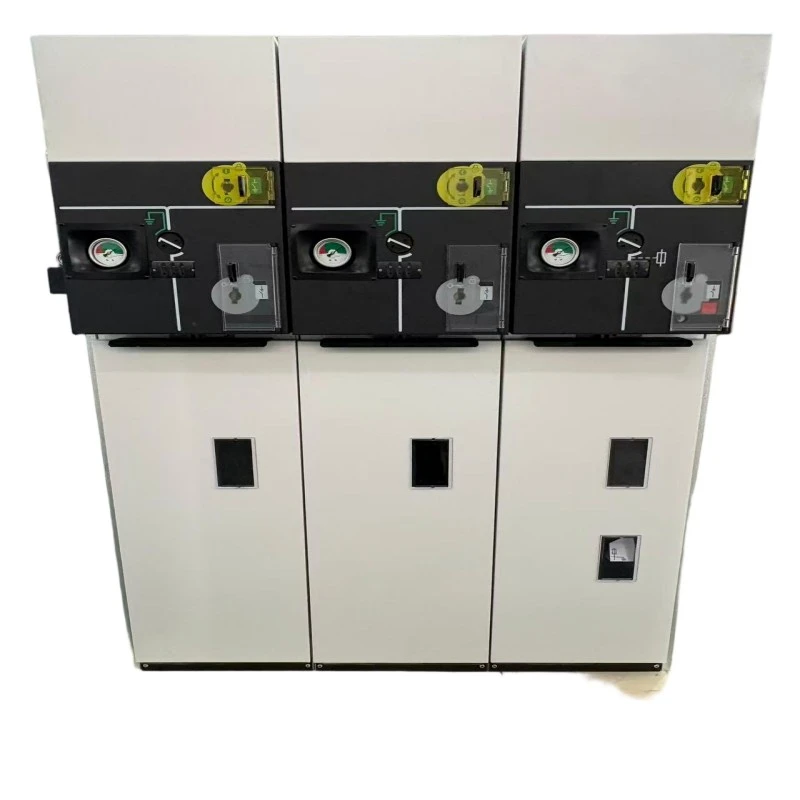

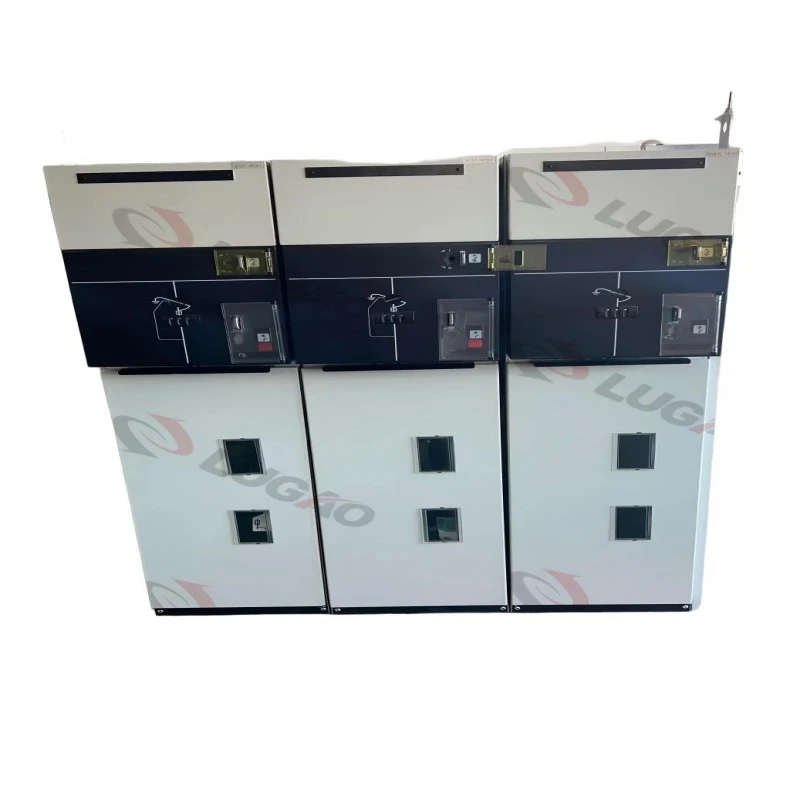

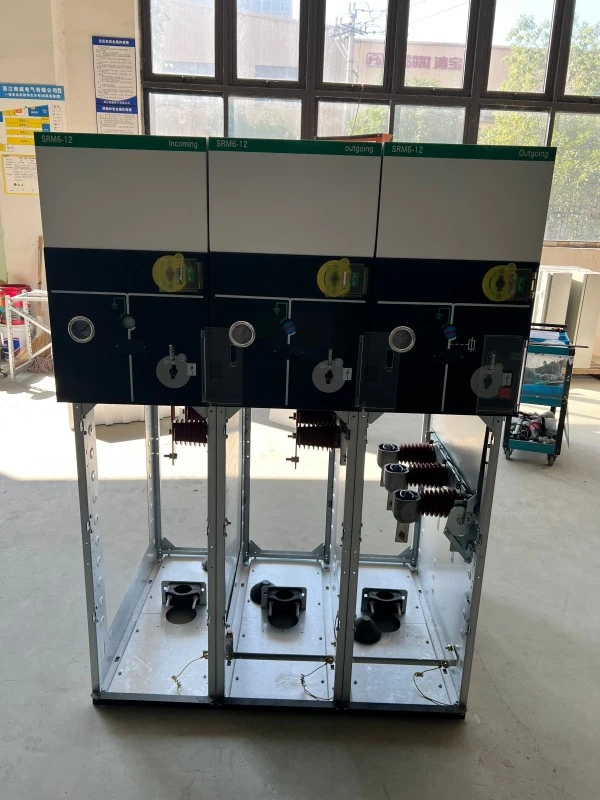

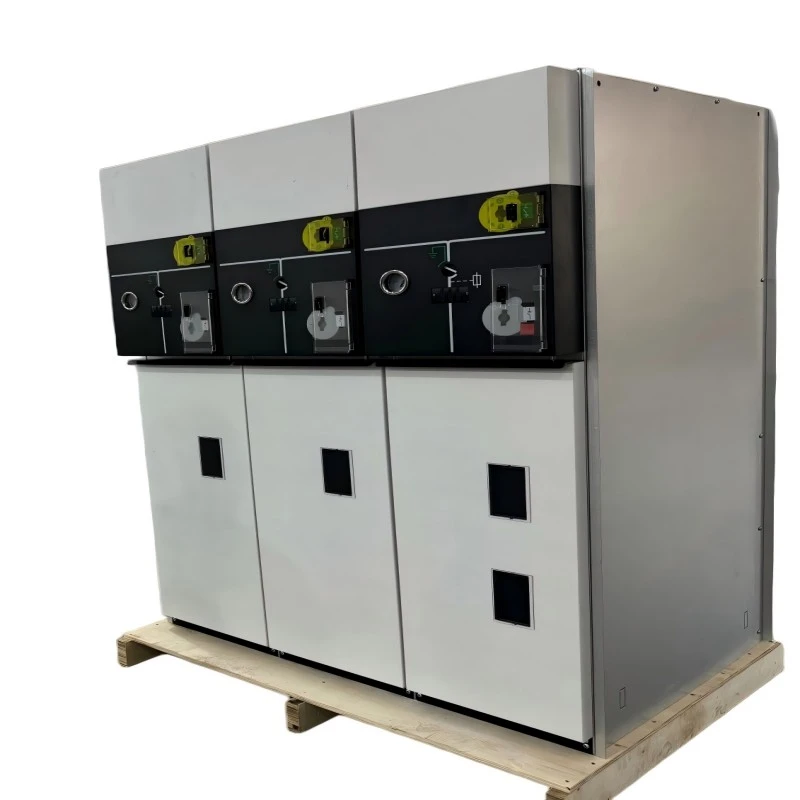

Төмен газды блоктау жүйесі металл қоршалған RMU

Төмен газды блоктау жүйесі металл қоршалған RMU (Сақинаның негізгі бөлігі) зауытта құрастырылған, типі бойынша сыналған тарату құрылғылары (24кВ дейін) орташа кернеуді тарату желілеріне арналған. Ол SF6 оқшауланған немесе SF6 жоқ газ технологиясын механикалық және электрлік төмен қысымды блоктау жүйесімен біріктіреді.

Ол не істейді:

RMU сақиналы желілердегі трансформаторлар мен кабельдік тізбектерді қауіпсіз қосады, оқшаулайды және қорғайды. «Төмен газды блоктау жүйесі» ішкі газ қысымы қауіпсіз шектерден төмен түскенде автоматты түрде жұмыс істеуге (жабылу немесе жерге тұйықтау) кедергі жасайды – жеткіліксіз диэлектрлік беріктікке байланысты ішкі доғаның пайда болу қаупін жояды. Металл қоршалған конструкция берік физикалық қорғаныс пен электромагниттік экранды қамтамасыз етеді.

Негізгі функциялар:

● Жүктемені жасау/үзу

● Құлыптау арқылы жер қосқышының жұмысы

● Ақаулық токтан қорғау (сақтандырғыш немесе реле бар)

● Төмен газ қысымы дабылы және құлыптау

● Металл қоршау астында көрінетін оқшаулау

Lugao Power шығарған әрбір Төмен газды блоктау жүйесі металл қоршалған RMU IEC 62271-200 және GB/T 3906 стандарттарына сәйкес келеді, бұл смарт желілерге үздіксіз интеграцияны қамтамасыз етеді.

Өнім параметрі (спецификация)

Өнімнің ерекшелігі және қолданылуы

Негізгі мүмкіндіктер (сұрақ-жауап бөлімі бар)

1-мүмкіндік: Төмен газ қысымды блоктау механизмі

Газ тығыздығы жеткіліксіз болған кезде жабылуды немесе жерге қосуды болдырмайды.

Механикалық құлып + RTU-ға қосалқы контактілі кері байланыс.

2-мүмкіндік: Металл қоршалған, толығымен жабылған резервуар

Лазерлік дәнекерлеуі бар тот баспайтын болаттан жасалған резервуар.

Сыртқы ашық ток өткізетін бөліктер жоқ.

3-мүмкіндік: Біріктірілген механикалық/электрлік блоктаулар

●Жүктеме қосқышы – жерге қосқыш – алдыңғы қақпақтың блоктау тізбегі.

Кілттерді құлыптау және құлыптау ережелері.

4-мүмкіндік: Шағын және модульдік дизайн

Бір бірлік үшін ені 375 мм-ге дейін.

Екі жағынан да кеңейтіледі.

5-мүмкіндік: Техникалық қызмет көрсетуге ыңғайлы газ жүйесі

Өздігінен тығыздағыш клапандар; қызыл түспен белгіленген төменгі қысым аймағы бар газ манометрі.

Қолданбалар

1. Екінші тарату желілері (тұрғын және коммерциялық кешендер)

2. Жел/күн энергиясын жинау станциялары (қоршаған ортаға бейімделу)

3. Электр тораптарын зарядтауға арналған тарату құрылғыларының бөлмелері

4. Деректер орталығының сақтық көшірме фидерлері

5. Өнеркәсіптік зауыттың сақиналы желілері

Сұрақ-жауап---Өнім мүмкіндігі Deep Dive

1-сұрақ: Төмен газды блоктау қалыпты жұмыс жылдамдығына әсер ете ме?

A: Жоқ. Қалыпты қысымда блоктау мөлдір болады. Тек газ ағып кеткенде (мысалы, тығыздағыштың ескіруіне байланысты) құлып қосылады ---әдетте 10+ жылдан кейін. Ол әдеттегі ауысу кезінде нөлдік кідіріс қосады.

2-сұрақ: Газды толтырудың әдеттегі аралығы қандай?

A: SF6 нұсқасы үшін, қалыпты жағдайда >20 жыл. Төмен газды бұғаттау жоспарлы техникалық қызмет көрсетуге мүмкіндік беретін сыни деңгейге дейін дабылды іске қосады.

3-сұрақ: Төмен газды блоктау жүйесі металл қоршалған RMU смарт торды автоматтандыруға жарамды ма?

A: Мүлдем. Әрбір құрылғы төмен газ дабылы, құлыптау күйі және қосқыш күйі үшін қосалқы контактілерді қамтамасыз етеді --- RTU арқылы IEC 61850 стандартымен үйлесімді.

Өндіріс мәліметтері

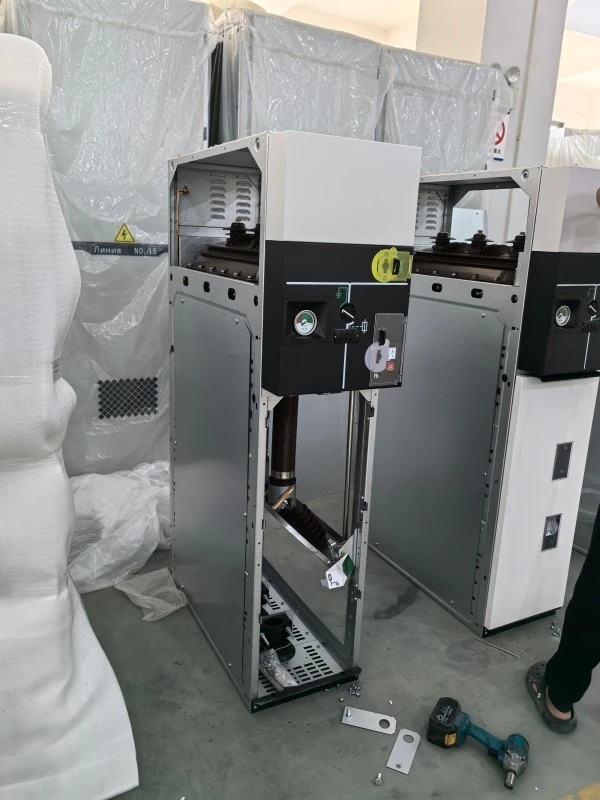

Өндірістік процесс

●Lugao Power Co., Ltd. компаниясы Төмен Газды блоктау жүйесінің әрбір металын қоршалған түрде шығарадыRMUгазды толтыруға арналған 100 000 класындағы таза бөлмеде. Негізгі өндіріс қадамдары:

1. Резервуарды лазермен кесу және роботты дәнекерлеу ---гелийдің ағып кетуіне сынау (<1×10⁻⁶ мбар·Л/с).

2. Вакуумда кептіру және газсыздандыру --- ылғалдылығы ≤10ppm.

3. Механикалық блокировка жинағы---5000-цикл төзімділік сынағы.

4. Төмен газды блоктауды калибрлеу ---дәл қысымды ажыратқыштар мен жұдырықша механизмдерін қолдану.

5. Соңғы электр сынағы ---қуат жиілігіне төзімділік (12кВ қондырғылар үшін 42кВ/1мин).

6. Бірегей сериялық нөмір --- шикізат сертификаттары бойынша қадағаланатын.

Сапаны бақылау

Әрбір RMU IEC бойынша 100% зауыттық қабылдау сынағынан (FAT) өтеді.

●газ блоктау функциясы үш қысым нүктесінде тексерілген: қалыпты, дабыл, құлыптау.

Жартылай разрядты өлшеу <5pC 1,2Ur кезінде.

Сертификаттар және сапаны қамтамасыз ету

Неліктен Lugao Power Co., Ltd. таңдау керек?

● Орта кернеулі тарату құрылғыларында 15+ жыл.

● Өмірлік циклді қолдау – қосалқы бөлшектерге 10 жыл кепілдік беріледі.

● Арнайы инженерия – төмен газды қашықтан бақылау, жылытқыш немесе КТ қосыңыз.

«Лугаодан төмен газды блоктау жүйесінің металл қоршауын сатып алғанда, сіз тек өнім емес, желі қауіпсіздігі бойынша серіктес аласыз.»

Қаптама және жеткізу

Қаптама

1. Жеке RMU: антистатикалық PE қапшықта тығыздалған + кептіргіш.

2. Амортизация: ағаш жәшік ішіндегі 30 мм EPE көбік.

3. Сыртқы жәшік: Термиялық өңдеуден өткен фанера (экспортқа арналған ISPM-15 сәйкес).

4. Таңбалау: сынғыш, ауырлық орталығы, газ толтырылған жапсырма, блокировка туралы ескерту.

Жеткізу

1. Порт: Шанхай / Нинбо.

2. Жеткізу уақыты: стандартты 630A бірліктері үшін 25 жұмыс күні (үлгіге тапсырыс 15 күн).

3. Жеткізу құжаттары: Буып-түю парағы, коммерциялық шот-фактура, жүкқұжат, сынақ есептер, блокировка калибрлеу сертификаты.

Газды тасымалдау туралы ескерту

SF6 немесе эко-газ толтырылған қондырғылар UN 3166 (газбен жабдықталған машиналар) бойынша «қауіпті емес жүктер» ретінде жөнелтіледі. Барлық клапандар тығыздалған және қорғалған.

Жиі қойылатын сұрақтар

1-сұрақ: Төмен газды блоктау жүйесінің металл қоршалған RMU үшін кепілдік мерзімі қандай?

A: Lugao Power іске қосу күнінен бастап 12 айды немесе жөнелтілгеннен кейін 18 айды (қайсысы ертерек болса да) қамтамасыз етеді. Төмен газды блоктау механизмі 5 жылға жабылады.

2-сұрақ: Төтенше жағдайда газ құлыптауын айналып өтуге болады ма?

A: Дизайн бойынша жоқ. Айналып өту қауіпсіздікті жеңеді. Оның орнына біз қысымды 30 минут ішінде қалпына келтіру үшін уақытша газ толтыру жинағын береміз. Әрқашан lockout-tagout қадағалаңыз.

3-сұрақ: Сіз орнату бойынша оқытуды қамтамасыз етесіз бе?

A: Иә. Біз қашықтан бейнебағдарламаны ақысыз және 10 бірліктен жоғары тапсырыстар үшін сайтта оқытуды ұсынамыз.

4-сұрақ: Орнату алдында төмен газды блоктау функциясын қалай тексеруге болады?

A: Газ тығыздығы мониторындағы сынақ портын пайдаланыңыз. Газды баяу босатыңыз – дабыл шегінде (0,03МПа) сіз дабыл релесін естисіз; құлыптау шегінде (0,02МПа) ауыстырып-қосқыштың жұмыс білігі механикалық блокталады. Бұл біздің зауыттық бейнеде көрсетілген.

5-сұрақ: Бұл RMU SF6 жоқ газбен үйлесімді ме?

A: Иә. Lugao Power компаниясы N2/SF6 қоспасы (70%/30%) немесе C4-FN негізіндегі газы бар металл қоршалған RMU төмен газды блоктау жүйесін ұсынады. （Газ ортасы мен блоктау табалдырықтары таңдалған оқшаулау жүйесіне сәйкес конфигурацияланады.）Блоктау қысымының шектері әрбір газ түрі үшін қайта есептеледі.
