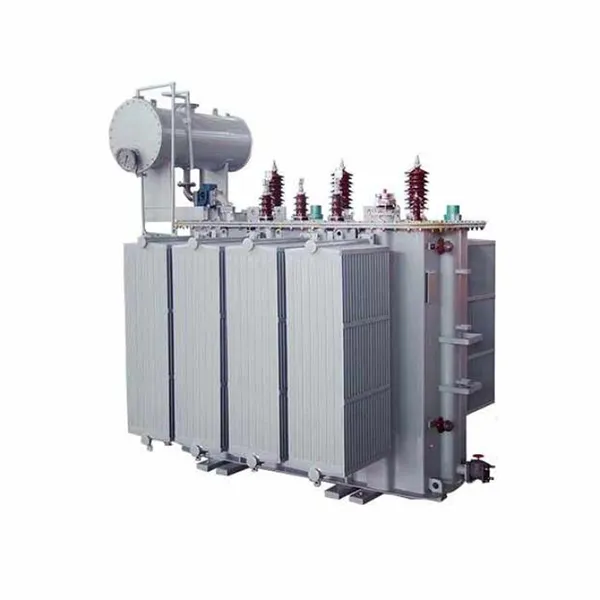

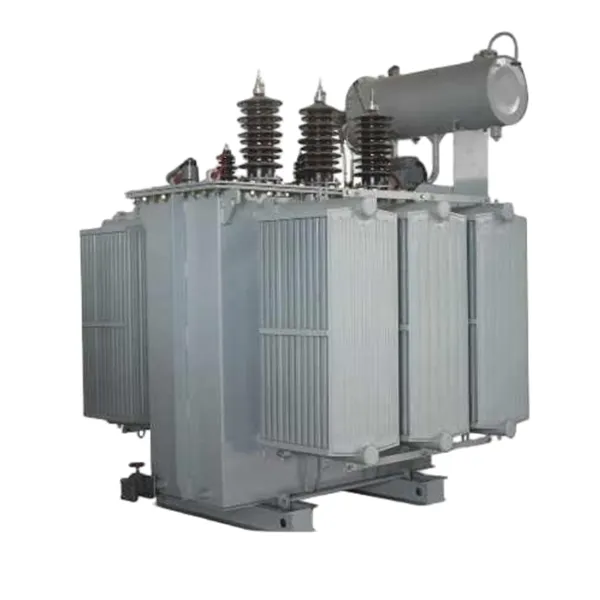

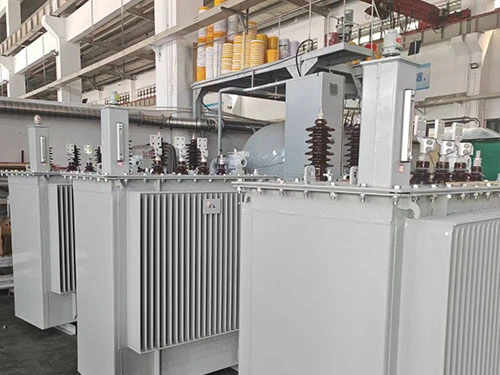

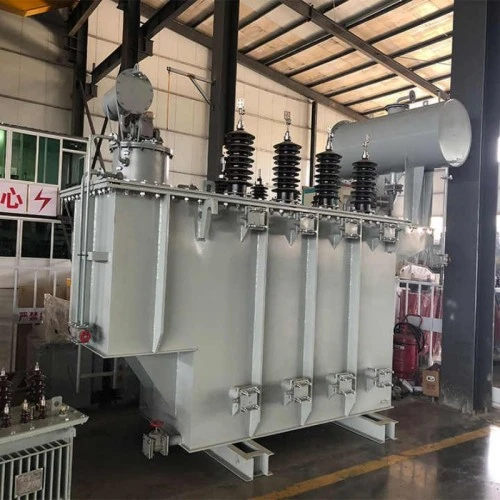

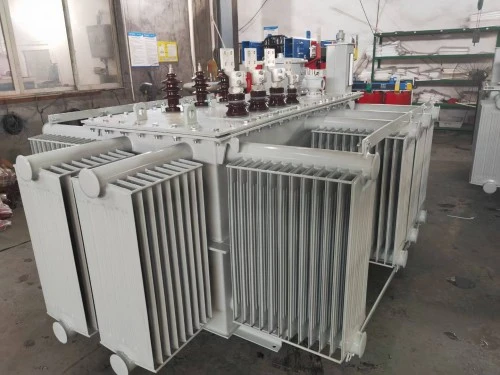

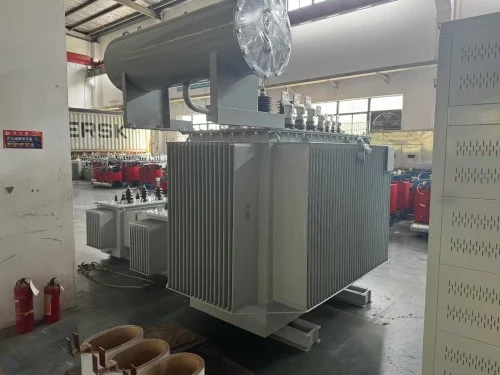

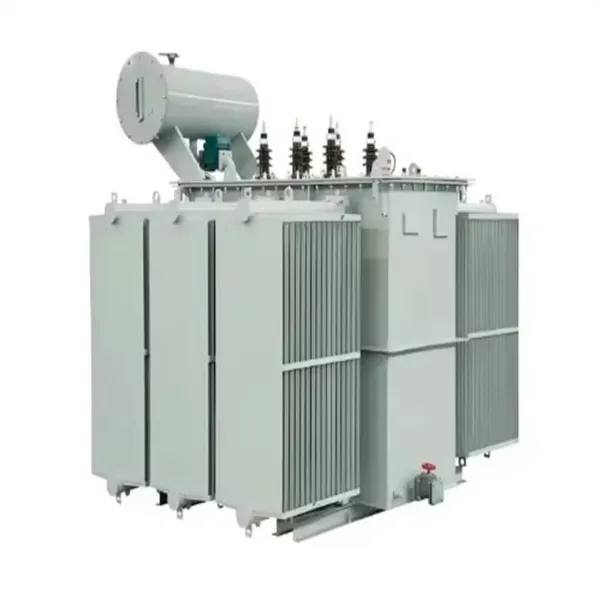

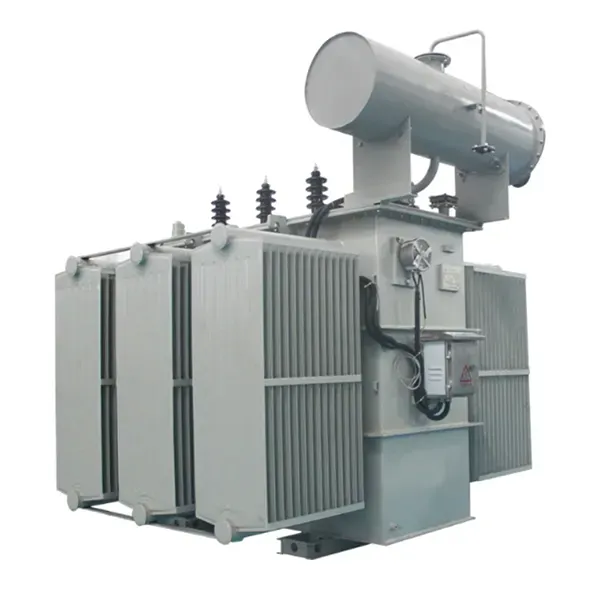

Екі орамды бір фазалы майға батырылған ONAN трансформаторы

Екі орамды бір фазалы майға батырылған ONAN трансформаторы кәдімгі, бірақ жоғары сенімді қуатты түрлендіру технологиясының шыңын білдіреді. СағатLugao Power Co., Ltd.,Біз кез келген электр тарату желісінің негізі оның трансформаторларының беріктігінде екенін түсінеміз. Бұл модель жоғары өткізгіштігі бар кремний болат өзегімен бөлінген бастапқы және қайталама орам конфигурациясын пайдаланып екі түрлі электр тізбегі арасындағы кернеуді төмендету немесе арттыру үшін арнайы әзірленген.

"ONAN" (Табиғи табиғи мұнай) белгісі бұл құрылғының табиғи конвекция процесіне негізделгенін білдіреді. Оқшаулағыш май қызған кезде табиғи түрде айналады, жылу энергиясын резервуар қабырғаларына береді, содан кейін ол қоршаған ауаға таралады. Бұл сыртқы салқындату желдеткіштерінің немесе сорғылардың қажеттілігін жояды, нәтижесінде трансформатор тек дыбыссыз ғана емес, сонымен қатар механикалық ақауларға айтарлықтай бейім емес.

Автотрансформаторлардан айырмашылығы, біздің екі орамды бір фазалы майға батырылған ONAN трансформаторымыз негізгі және қосалқы тараптар арасында толық электрлік оқшаулауды қамтамасыз етеді. Бұл гальваникалық оқшаулау қауіпсіздік үшін маңызды, гармоникаларды тиімді сүзеді және төмен ағындағы сезімтал жабдықты өтпелі кернеулерден қорғайды. Жоғары вольтты беру қосалқы станциялары үшін немесе коммерциялық кешендер үшін қызмет көрсетуге арналған кіреберіс трансформаторы ретінде пайдаланылғанына қарамастан, бұл құрылғы ерекше қысқа тұйықталуға төзімділік пен термиялық өнімділікке кепілдік береді.

Өнім параметрі (спецификация)

Lugao Power Co., Ltd. бұл қондырғыларды тордың арнайы талаптарын қанағаттандыру үшін жоғары теңшеу дәрежесімен шығарады. Төменде стандартты техникалық сипаттамалар берілген:

Өнімнің ерекшелігі және қолданылуы

С: Неліктен автотрансформатордың орнына Екі орам дизайнын таңдау керек?

1. HV және LV тізбектері арасындағы физикалық және электрлік оқшаулауды қамтамасыз етеді.

2. Кернеулердің (мысалы, найзағайдың) екінші жағына өтуіне жол бермейді.

3. Тұрғын үй, өндірістік бақылау және медициналық мекемелердегі қауіпсіздік үшін маңызды.

4. Ауыспалы жүктемелер кезінде жақсырақ кернеуді реттеуді ұсынады.

С: Неліктен мәжбүрлі салқындату орнына ONAN салқындату керек?

1. Қозғалмалы бөліктер жоқ (желдеткіштер, сорғылар жоқ) - қосалқы жүйенің істен шығу қаупі нөлдік.

2. Техникалық қызмет көрсету мүмкіндігі шектеулі шалғай жерлер үшін өте қолайлы.

3. Тыныш жұмыс – шуға сезімтал орталар үшін қолайлы.

4. Ең аз араласумен өмір сүру ұзақтығы жиі 25 жылдан асады.

С: Lugao Power өзек пен орама сапасын қалай қамтамасыз етеді?

1. Өзегі сатысы бар CRGO кремний болатын пайдаланады.

2. Стандартты жинақталған өзектерге қарағанда жүктемесіз жоғалтуларды шамамен 20%-ға азайтады.

3. Өткізгіштігі жоғары мыс немесе алюминийден жасалған орамдар, біркелкі оралған.

4. Зауыттан шығар алдында әрбір қондырғы жылумен жұмыс істеу және индукциялық асқын кернеу сынақтарынан өтеді.

Арнайы қолданба сценарийлері

1. Ауылдық коммуналдық қызметтерді тарату: ауылшаруашылық сорғылары мен шалғай фермаларға электр желілерін ұзарту.

2. Теміржол сигнализациясы: жол бойындағы жабдықты сенімді қуатпен қамтамасыз ету.

3. Тұрғын үй кешендері: бір отбасылық үйлер немесе көпқабатты құрылыс қызметтері үшін орташа кернеуді 120В/240В дейін төмендету.

4. Өнеркәсіптік жарықтандыру: ауыр салмақты өнеркәсіптік жарықтандыру торларын қуаттандыру.

5. Жаңартылатын қуат көздерін біріктіру: оқшауланған бір фазалы жүктемелерді беру үшін күн инверторларымен біріктіру.

Өндіріс мәліметтері

1. Өзек және орама құрылысы

Екі орамды бір фазалы майға батырылған ONAN трансформаторының жүрегі оның өзегінде жатыр. Lugao Power жоғары өткізгіштігі бар CRGO болаттан жасалған дәл кесілген, кесілген өзегін пайдаланады. Бұл дизайн ауа саңылауын азайтады, магниттелетін ток пен шуды айтарлықтай азайтады. Орамдар концентрлі түрде орналастырылған — ЖТ орамасы өзекке жақын орналасады, ЖТ орамасы оның айналасына оралған. Бұл құрылым электромагниттік байланыс пен механикалық беріктікті оңтайландырады.

2. Оқшаулау және резервуар

Біз диэлектрлік оқшаулағыш ретінде де, салқындатқыш орта ретінде де әрекет ететін жоғары сортты трансформаторлық майды (сұраныс бойынша минералды май немесе табиғи эфир) қолданамыз. Резервуар ауыр болаттан жасалған, бетін бес сатылы өңдеу процесімен қапталған: майсыздандыру, фосфаттау, праймерлеу, аралық жабын және ультракүлгін сәулелеріне төзімді бояудың соңғы қабаты. Бұл жағалаудағы немесе ылғалды ортада коррозияға төзімділікті қамтамасыз етеді.

3. Сапаны қамтамасыз ету және сертификаттау

Әрбір құрылғы ISO 9001:2015 стандарттарына сәйкес жасалған. Біздің сынақ хаттамаларымызға мыналар кіреді:

1. Кәдімгі сынақтар: орама кедергісін өлшеу, кернеу қатынасын тексеру, жүктемесіз жоғалту және токты өлшеу, қысқа тұйықталу кедергісі және диэлектрлік сынақтар.

2. Түр сынақтары: Температураның көтерілу сынағы, найзағай импульсінің сынағы (LI) және қысқа тұйықталуға төзімділік сынағы.

3. Бізде IEC 60076 және ANSI/IEEE C57.12.00 сияқты жаһандық стандарттарға сәйкес келетін сертификаттар бар, бұл біздің трансформаторлардың халықаралық нарықтарда қабылдануын қамтамасыз етеді.

Неліктен Lugao Power таңдау керек? (Бәсекелестерді салыстыру)

Екі орамды бір фазалы майға батырылған ONAN трансформаторын сатып алғанда, нарық материал сапасына нұқсан келтіретін арзан нұсқалармен қаныққан. Lugao Power Co., Ltd. неге ерекшеленеді:

Біздің міндеттеме: Біз тек трансформаторларды сатпаймыз; инженерлік шешімдерді ұсынамыз. Біздің техникалық топ кедергілерді есептеуге, кран ауыстырғыш конфигурацияларына және орнату бойынша нұсқаулықтарға көмектеседі. Lugao Power көмегімен сіз екі орамды бір фазалы майға батырылған ONAN трансформаторын аласыз, ол техникалық қызмет көрсету қажеттілігін азайтуға және жоғары энергия тиімділігіне байланысты иеленудің жалпы құнын (TCO) үнемі төмендетеді.

Қолданбалы жағдайды зерттеу: Ауылды электрлендіру жобасы

2024 жылдың 2-тоқсанында Оңтүстік-Шығыс Азиядағы муниципалдық коммуналдық мекеме найзағайдың жарқырауы салдарынан импорттық құрғақ түрдегі трансформаторлардың жиі істен шығуына тап болды. Олар Lugao Power компаниясының екі орамды бір фазалы майға батырылған ONAN трансформатор қондырғыларына (50 кВА, 11 кВ/230 В) ауысты.

Нәтижелер:

1. Төмендетілген сәтсіздік деңгейі: екі муссондық маусымдағы 0% істен шығу деңгейі.

2. Жылу өнімділігі: ONAN салқындату орамасының температурасын 90% жүктеме астында алдыңғы қондырғыларға қарағанда 15°C төмен ұстады.

3. Техникалық қызмет көрсету: Мұнай сақтаудың сенімді жүйесінің арқасында қызметтік мекеме нөлдік техникалық қызмет көрсету араласулары туралы хабарлады.

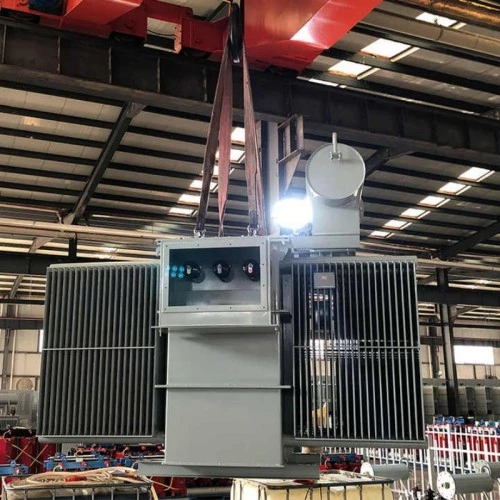

Қаптама және жөнелту

Логистиканың өндіріс сияқты маңызды болуы мүмкін екенін түсіне отырып, Lugao Power әрбір екі орамды бір фазалы майға батырылған ONAN трансформаторының жаһандық транзит үшін қаптамада болуын қамтамасыз етеді.

Қаптама: Құрылғылар жоғары сапалы оқшаулағыш маймен толтырылған. Біз экспортқа арналған ағаш жәшіктерді (ISPM 15 сертификатталған) немесе қорғаныш орамасы бар болат жақтауды қолданамыз. Тоқтатқыштар мен төлкелер транзиттік зақымдануды болдырмау үшін амортизациялық көбікке бөлек оралған.

Құжаттама: Әрбір жөнелтуде толық нұсқаулық, сынақ есептері және орнату диаграммалары бар.

Жеткізу уақыты: Стандартты қондырғылар 20--25 жұмыс күні ішінде қол жетімді. Жеке тапсырыстар 30--35 күнді қажет етеді.

Жүктеу порты: Нинбо.

Жиі қойылатын сұрақтар (ЖҚС)

1-сұрақ: Бұл трансформаторды экстремалды температурада ашық ауада пайдалануға бола ма?

A: Мүлдем. ONAN салқындату жүйесі -25°C пен +50°C аралығындағы қоршаған орта температурасын өңдеуге арналған. Төтенше орталар үшін (шөл немесе арктика) Lugao Power май көлемін және резервуардың радиаторының дизайнын сәйкесінше реттей алады. Резервуардың берік жабыны ультракүлгін сәулелерге және ылғалға төзімділікті қамтамасыз етеді, бұл екі орамды бір фазалы майға батырылған ONAN трансформаторын полюске немесе жер деңгейіндегі сыртқы қондырғыларға өте ыңғайлы етеді.

2-сұрақ: Бұл трансформатордың әдеттегі қызмет ету мерзімі қандай?

A: Дұрыс орнату және мерзімді майды сынау кезінде пайдалану мерзімі әдетте 25-30 жыл аралығында болады. Өзек пен орамдар номиналды жүктеме жағдайында 30 жылдық оқшаулаудың қызмет ету мерзімін қамтамасыз ететін жылу класымен жобаланған. Lugao Power кеңейтілген қызмет көрсету келісімшарттары бар стандартты 5 жылдық өндірістік кепілдікті ұсынады.

3-сұрақ: Сіз кернеуді реттеу үшін шүмекті ауыстырғыштарды бересіз бе?

A: Иә. Қолданбаға байланысты біз тізбектен тыс кран ауыстырғыштарды (OCTC) және жүктемедегі шүмекті өзгерткіштерді (OLTC) ұсынамыз. Стандартты тарату үшін біз желідегі ауытқуларды реттеу үшін қуатсыздандырылған шүмектерді (+/- 2,5% немесе 5%) біріктіреміз. Тұрақты кернеуді қажет ететін сезімтал өндірістік жабдыққа арналған екі орамды бір фазалы майға батырылған ONAN трансформаторын сатып алсаңыз, біз OLTC жүйесін орната аламыз.

5-сұрақ: Стандартты трансформатор мен сіз ұсынатын «Ауыр жүк» нұсқасының айырмашылығы неде?

A: Біздің стандартты қондырғылар коммерциялық және жалпы тұрғын үй пайдалануға арналған. Біздің «ауыр жүк» нұсқасыЕкі орамды бір фазалы майға батырылған ONAN трансформаторықысқа уақыт ішінде 150%-ға дейінгі циклдік шамадан тыс жүктемелерге төтеп беру үшін ұлғайтылған мыс қимасы, күшейтілген өзек қамыты және оқшаулағыш майдың жоғары сорты (табиғи эфир) ерекшеліктері. Бұл дәнекерлеу қосымшалары, тау-кен жабдықтары немесе іске қосу токтары жоғары болатын ауылшаруашылық жүктемелері үшін өте қолайлы.

Бүгін Lugao Power Co., Ltd. компаниясына хабарласыңыз

Қуат желінің үздіксіздігін қамтамасыз етіңіз. Екі орамды бір фазалы майға батырылған ONAN трансформаторының беріктігін, тиімділігін және қауіпсіздігін таңдаңыз. Баға ұсыныстары, техникалық сызбалар немесе жаппай тапсырыс бойынша жеңілдіктер үшін төмендегі сұрау пішінін пайдаланыңыз.
