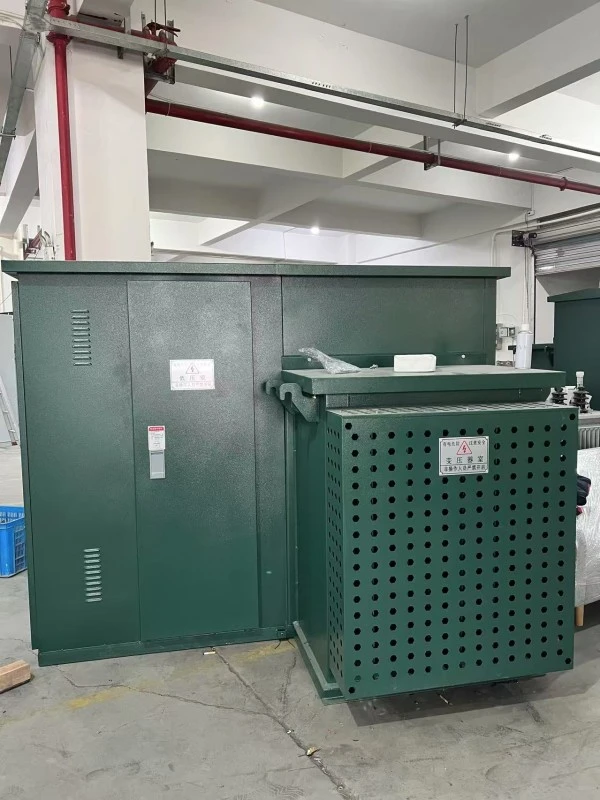

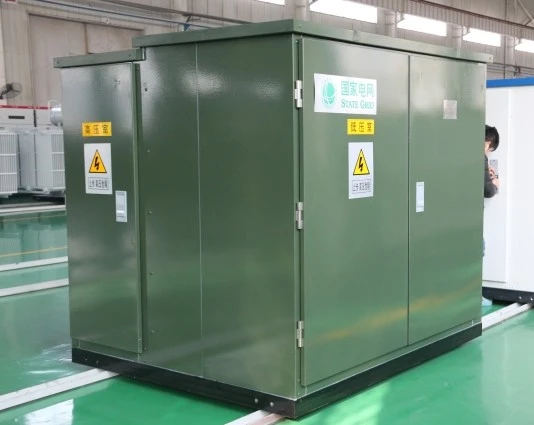

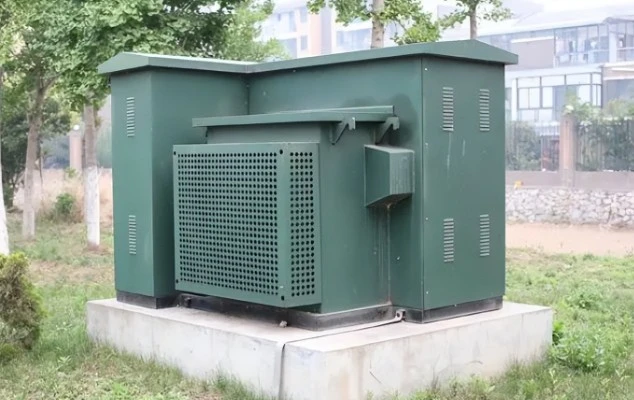

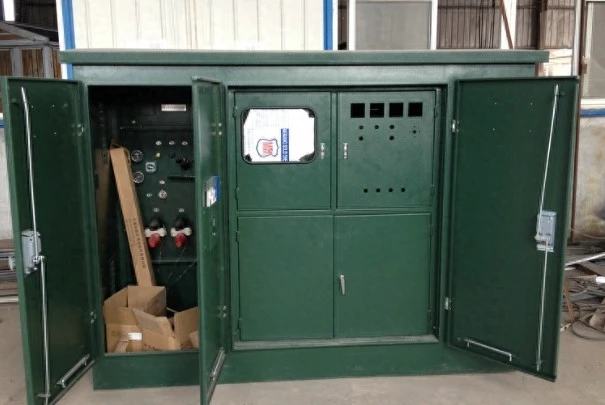

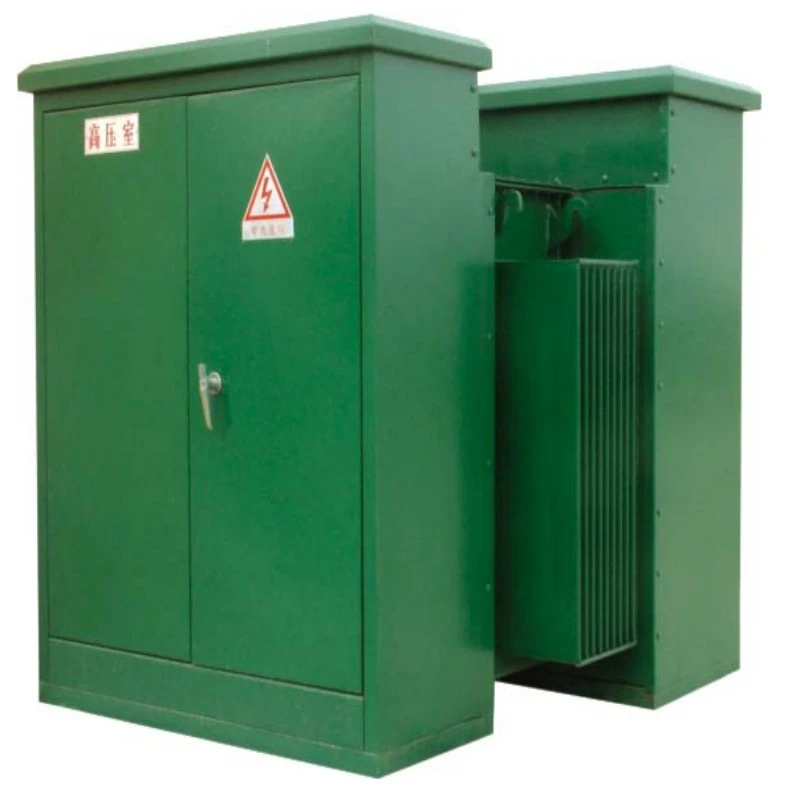

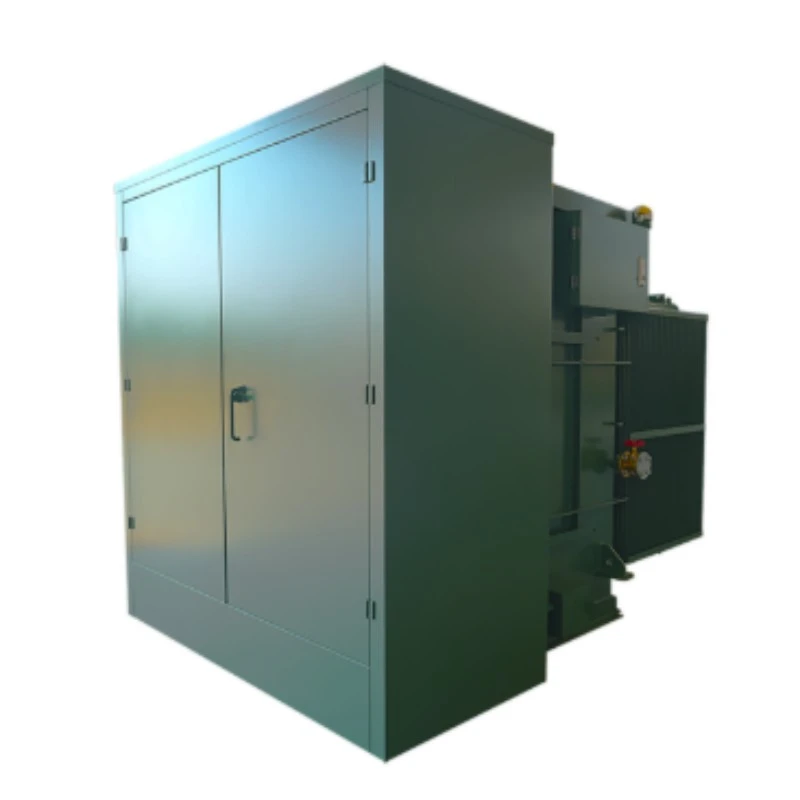

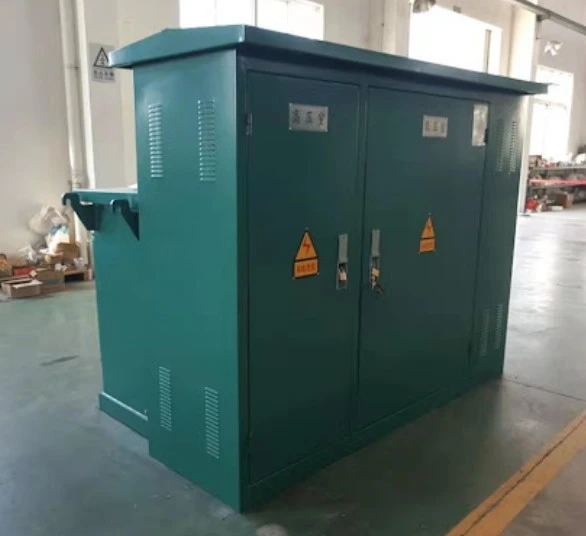

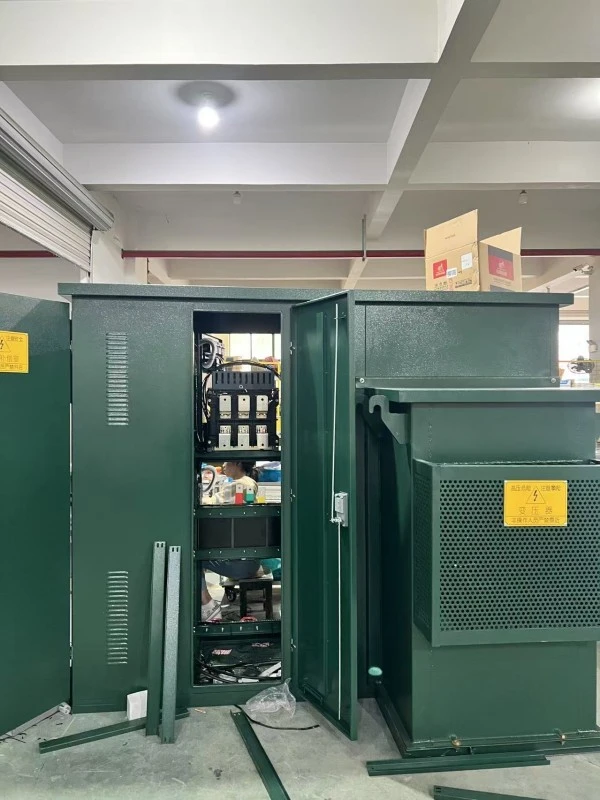

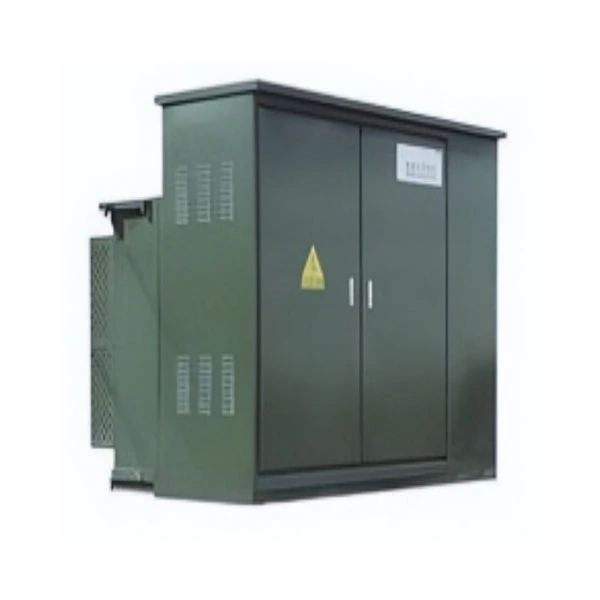

Трансформатор майын оқшаулау қорапты типті ықшам американдық қосалқы станция

Трансформатор майының оқшаулағышы қорап типті ықшам американдық қосалқы станция - бұл толық біріктірілген, алдын ала дайындалған электр қуатын тарату шешімі. Анықтау бойынша, бұл а біріктіретін ықшам, сырғанамалы жинақжоғары вольтты тарату құрылғылары, майға батырылған қуат трансформаторы және бір, тығыздалған металл қоршаудағы төмен вольтты тарату панельдері.

Бұл не:

Құрамдас бөліктерді бөлетін дәстүрлі еуропалық үлгідегі қосалқы станциялардан айырмашылығы, бұлАмерикалық типтегі қондырғытрансформатор майын электр изоляторы ретінде де, салқындату ортасы ретінде де пайдаланады. Трансформатор цистернасы корпуспен құрылымдық түрде біріктіріліп, біртұтас, «қорап түріндегі» форма факторын жасайды.

Ол не істейді:

Бұл қосалқы станция жоғары вольтты бастапқы электр энергиясын (әдетте 12кВ-тан 36кВ-қа дейін) төмен вольтты пайдалануға болатын қуатқа (208В-тан 480В-қа дейін) түрлендіруге арналған. Ол үш маңызды функцияны орындайды:

1. Кернеуді төмендету: орташа кернеуді пайдалану кернеулеріне дейін төмендетеді.

2. Қорғау: төменгі ағындағы торларды ақаулардан қорғау үшін сақтандырғыштар мен ажыратқыштарды орналастырады.

3. Тарату: электр қуатын тұрғын қауымдастықтарға, сауда орталықтарына немесе өнеркәсіптік нысандарға басқарады және таратады.

Трансформатор майының оқшаулағышы қорап типті ықшам американдық қосалқы станция бос орын жоғары, бірақ сенімділікке нұқсан келтірмейтін орталарда жақсы жұмыс істейді. Ол жеке қоршалған ауланың немесе бетон қоймасының қажеттілігін жояды, өйткені барлық ток өткізетін бөліктер толығымен қоршалған.

Өнім параметрі (спецификация)

Өнімнің ерекшелігі және қолданылуы

1-сұрақ: Трансформатор майының оқшаулауы қорап типті ықшам американдық қосалқы станцияның стандартты төсемге орнатылған трансформатордан айырмашылығы неде?

A1: Айырмашылық интеграцияда жатыр. Стандартты төсемге орнатылған трансформатор жай ғана трансформатор болып табылады. Біздің қорап типті ықшам американдық қосалқы станциямызда жүктеме ажыратқыштары мен сақтандырғыштары бар жоғары вольтты бөлім, сонымен қатар төмен вольтты ажыратқыш панелі бар. Бұл «қораптағы қосалқы станция», ал стандартты қондырғы жай ғана трансформатор. Майлы оқшаулағыш сонымен қатар ақаулар кезінде доғаны сөндіру мүмкіндігін қамтамасыз етеді.

2-сұрақ: Төтенше климатта жұмыс істеу үшін май оқшаулауының қандай пайдасы бар?

A2: Трансформатор майы ауаға қарағанда жоғары диэлектрлік беріктікке және айтарлықтай жақсы жылу өткізгіштікке ие. Ыстық климатта (50°С-қа дейін) май өзек пен катушкалардан жылуды сіңіріп, оны гофрленген резервуар қабырғалары арқылы таратады. Салқын климатта май тұрақты тұтқырлықты сақтайды, ішкі доғаның пайда болуына жол бермейді. Бұл трансформатор майлы оқшаулағыш қорап типті ықшам американдық қосалқы станцияны шөлдер, жағалау аймақтары және қарлы тау асулары үшін өте қолайлы етеді.

4-сұрақ: Төмен вольтты шығыс конфигурациясын теңшей аламын ба?

A4: Иә. Біз конфигурацияланатын төмен вольтты панельдерді 2-ден 8-ге дейінгі жолдармен, соның ішінде MCCB (молдалған корпустың автоматты ажыратқышы) шығыстарын ұсынамыз. Сондай-ақ өлшеу бөлімдерін, найзағай сөндіргіштерін және қуат коэффициентін автоматты түзету конденсаторларын қосуға болады.

Қолдану сценарийлері

1. Тұрғын үй бөлімшелері: тұрғын үй кешендерінің жер асты фидер желілерін қуаттандырады.

2. Жел және күн фермалары: генератордың кернеуін арттырады немесе қосымша қуат үшін желі кернеуін төмендетеді.

3. Электр зарядтау станциялары: Тұрақты токтың жылдам зарядтағыштары үшін арнайы 480 В-3 фазалық қуатты қамтамасыз етеді.

4. Индустриалды парктер: Құрылыс қуаты үшін уақытша немесе тұрақты шағын қосалқы станция ретінде қызмет етеді.

5. Қаланы жаңғырту жобалары: су басу қаупі бар ескі қойма түріндегі трансформаторларды ауыстырады.

Өндіріс мәліметтері және бәсекелестік артықшылықтары

Егжей-тегжейлі құрамдас бөліктер:

● Резервуардың құрылысы: Біздің резервуарымызда 2,5 мм – 3,0 мм суық илектелген болат қолданылады (бәсекелестер жиі 1,5 мм пайдаланады). Майдың ағып кетуін 100% болдырмау үшін гофрленген қанаттар роботпен дәнекерленген.

● Өзек және орамдар: Біз өткізгіштігі жоғары дәнге бағытталған кремний болатты (М4 маркасы) қолданамыз. Гистерезис жоғалуын азайту үшін мыс орамдары (алюминий емес) толығымен жасытылған.

● Майдың сапасы: Біз бұзылу кернеуі >60кВ болатын ингибицияланған трансформатор майын (IEC 60296 стандарты) толтырамыз. Қосымша: Биологиялық ыдырайтын талаптарға арналған табиғи эфир (өсімдік майы).

● HV қосқышы: көрінетін үзіліс индикаторлары бар 4 позициялық жүктеме ажыратқышын (жабық/ашық/жерге қосылған/қосылған) қамтиды.

● Бояу жүйесі: 5 сатылы алдын ала өңдеу + мырышқа бай эпоксидті праймер + полиэфирлі үстіңгі жабын. Тұз спрейі 500+ сағат бойы сыналған.

Бәсекелестерге қарағанда өндірістік артықшылықтар:

Жиі қойылатын сұрақтар

1-сұрақ: Трансформатор майының оқшаулағышы қорап типті ықшам американдық қосалқы станция төмен май қысымымен келді. Ағып жатыр ма?

Ж: Жоқ. Біз тотығудың алдын алу үшін қондырғыларды азотты азот жамылғысымен жеткіземіз. Манометр нөлді көрсетуі мүмкін. Деңгей көрсеткішіне дейін жаңа май құйғаннан кейін (өзегінен шамамен 5-10 см жоғары), оны 6 сағатқа қалдырыңыз. Егер деңгей 24 сағат ішінде қайтадан төмендесе, тығыздағышты тексеру үшін бізге хабарласыңыз.

4-сұрақ: Трансформатор майы оқшаулағыш қорап типті ықшам американдық қосалқы станцияға қосалқы бөлшектер бересіз бе?

A: Иә. Бізде жоғары вольтты сақтандырғыштар (бай-o-net стилі), төмен вольтты ажыратқыштар, май деңгейін өлшегіштер, қысымды төмендететін клапандар және тығыздағыш жинақтары 10+ жыл бойы сақталады. Кез келген қосалқы бөлшектерге біздің веб-портал арқылы 48 сағаттық жөнелтуге тапсырыс беріңіз.

5-сұрақ: 2 жыл жұмыс істегеннен кейін май сапасын қалай тексеруге болады?

A: Мұнайдың диэлектрлік беріктігін тексеру құралын (ASTM D877) пайдаланыңыз. Төменгі ағызу клапанынан үлгі алыңыз. Диэлектриктің күші >30кВ болуы керек. Егер ол 20 кВ төмен түссе, майды сүзіңіз немесе ауыстырыңыз. 1000кВА жоғары қондырғылар үшін жыл сайынғы еріген газды талдауды (DGA) ұсынамыз.

6-сұрақ: Трансформатор майының оқшаулауы қорап типті ықшам американдық қосалқы станция смарт тор жүйелерімен үйлесімді ме?

A: Мүлдем. Қосымша қондырмалар мыналарды қамтиды: 4G/5G қашықтан бақылау блоктары (май температурасы, қысым, жүктеме тогы) және RS485/Modbus RTU порттары. Сіз оны тікелей SCADA жүйесіне біріктіре аласыз.

Сатудан кейінгі қызмет көрсету

Кепілдік мерзімі: пайдалануға берілген күннен бастап 12 ай немесе жөнелтілген күннен бастап 14 ай (қайсысы бірінші келеді).

Қамту: барлық өндірістік ақаулар, соның ішінде өзек ақауы, орамдағы қысқа тұйықталулар, дәнекерленген жіктерден май ағуы жәнекоммутациялық құрылғымеханикалық ақау.
