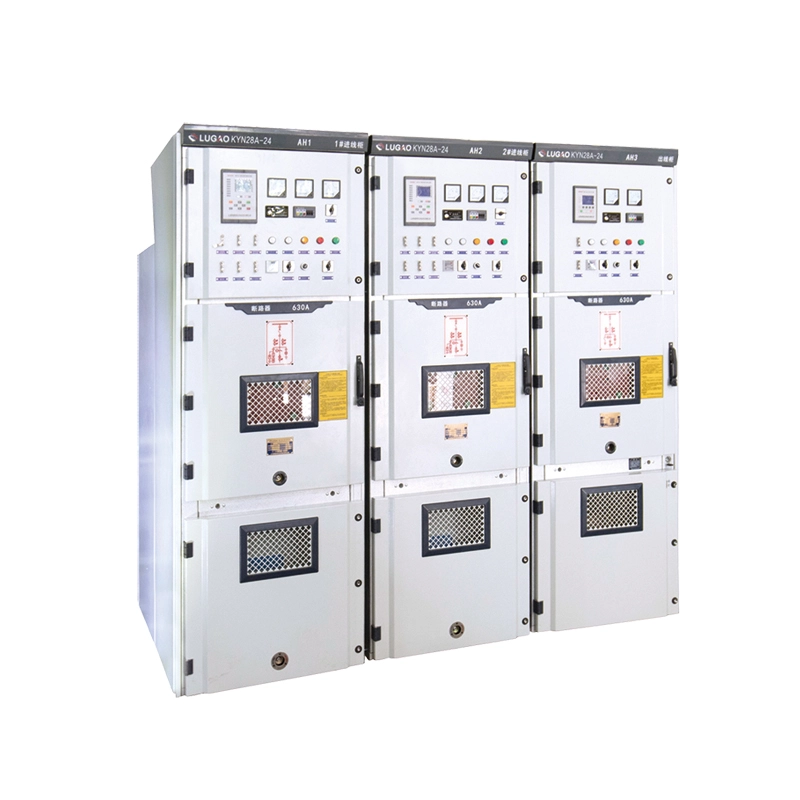

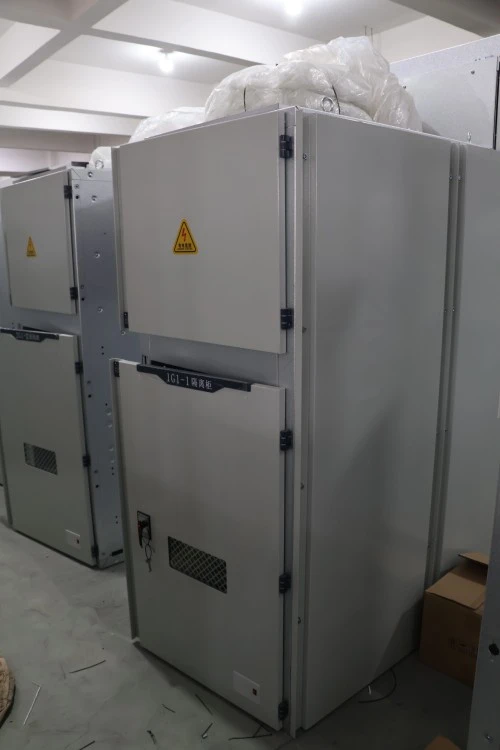

35кВ KYN қосалқы станциясының брондалған тартқыш типті тарату құрылғысы

Бұл қандай жабдық?

35 кВ KYN қосалқы станциясының брондалған тартқыш типті тарату құрылғысы зауытта құрастырылған, металл қоршалған,жабық жоғары вольтты тарату құрылғылары40,5кВ (35кВ номиналды) үш фазалы айнымалы ток қуат жүйелеріне арналған. Ол KYN сериясына жатады және коммуналдық қосалқы станцияларда, өнеркәсіптік электр станцияларында, ірі коммерциялық кешендерде және жаңартылатын энергия жинау станцияларында қолданылады.

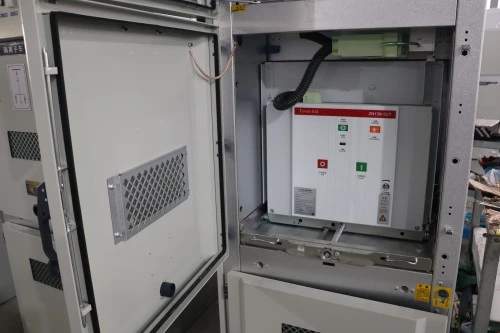

Ажыратқыштар болттармен бекітілген бекітілген түрдегі тарату құрылғыларынан айырмашылығы, бұл брондалған тартымды түрде үш түрлі позицияға айналдыруға болатын қозғалатын ажыратқыш арбалар бар: жұмыс істейтін, сынақтан/оқшауланған және тартылған. Бұл дизайн ақаулы сөндіргішті бірнеше минут ішінде бүкіл шинаны токсыздандырусыз ауыстыруға мүмкіндік береді – үздіксіз қуат берудің маңызды артықшылығы.

Бұл не істейді?

Бұл жабдықтың негізгі функциясы трансформатордан немесе әуе желісінен 35 кВ кіріс қуатын алу, төменгі желіні автоматты ажыратқыштармен қорғау және электр қуатын орташа вольтты қозғалтқыштар, қайталама трансформаторлар, конденсаторлар банкілері немесе ірі өнеркәсіптік жүктемелер сияқты шығыс фидерлерге тарату болып табылады. 35кВ KYN қосалқы станциясының брондалған тартқыш типті тарату құрылғысы сонымен қатар:

● Оқшаулау – қауіпсіз техникалық қызмет көрсету үшін көрінетін ажырату

● Қорғау – шамадан тыс ток, жерге тұйықталу және реле немесе IED арқылы қысқа тұйықталу

● Есептеу – SCADA қосалқы станциясы үшін кернеу мен токты өлшеу

● Құлыптау – адам қатесін жоюға арналған механикалық бес-алдын алу жүйесі

Модель кодының бөлінуі

Өнімнің ерекшелігі және қолданылуы

Өнім ерекшелігі

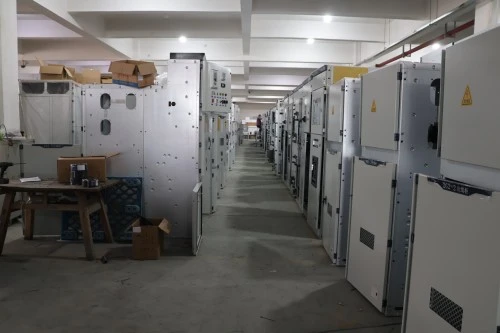

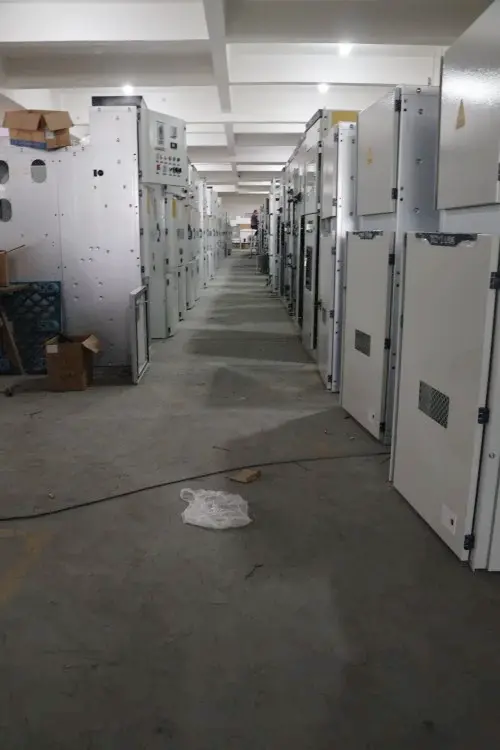

1-мүмкіндік: Шынайы брондалған тартылатын құрылыс

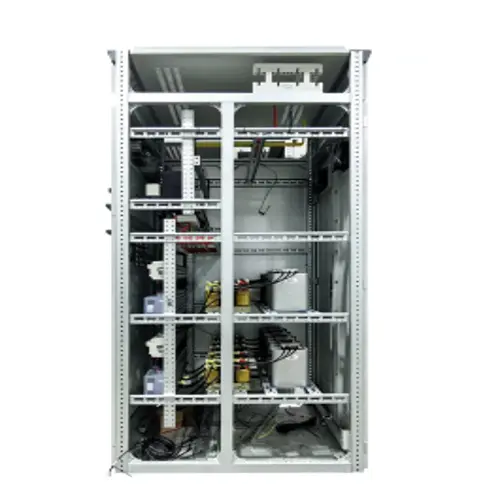

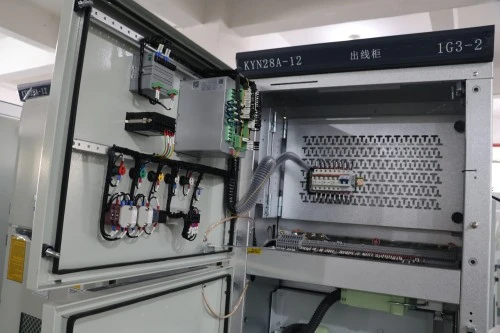

Тартылатын металл қоршау қондырғысы ажыратқышқа, шинаға, кабельді тоқтатуға және төмен вольтты басқаруға арналған бөлек болат тақтайшаларды қамтиды. Әрбір бөлім жерге тұйықталған және доғаның жарқылының таралуынан оқшауланған.

2-мүмкіндік: бес-алдын алу механикалық блоктау

Бес-алдын алу жүйесі бағдарламалық жасақтамаға тәуелді емес, толығымен механикалық. Ол физикалық түрде алдын алады:

1. Ажыратқышты жерге қосу қосқышы жабық күйде жабу

2. Ажыратқыш жабық күйде алдыңғы қақпақты ашу

3. Ажыратқышты ток кезінде позициялар арасында жылжыту

4. Ток өткізгіштері бар жерге қосу қосқышы

5. Басқару қуаты жоқ жабу ажыратқышы

3-мүмкіндік: жоғары доғалық ақауларды оқшаулау

Ішкі доғаның жіктелуі (IAC) 1 секунд ішінде 31,5 кА деңгейіне дейін сыналған. Доғалық қақпақтар қысымды операторлардан жоғары және алыс бағыттайды.

4-ерекшелік: Жоғары вольтты оқшаулау сенімділігі

Фаза-фаза және жер-жер саңылаулары IEC 62271-200 минимумдарынан асады. Барлық шиналар термиялық оқшауланған немесе коронаға қарсы экранмен жабылған.

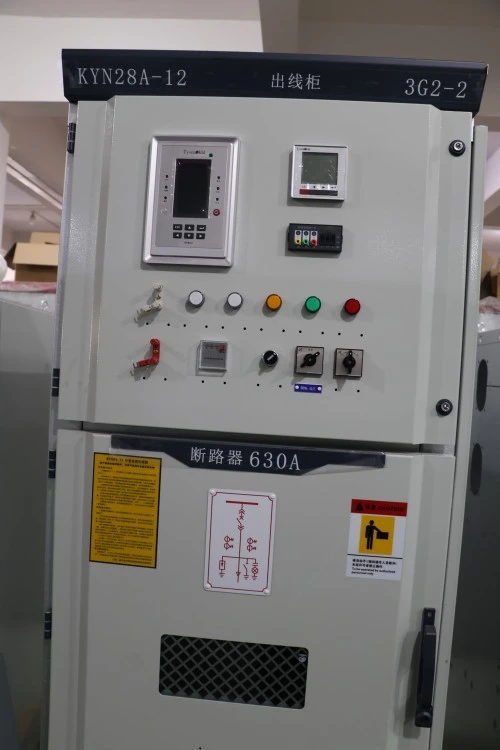

5-мүмкіндік: Зияткерлік бақылау және қашықтан басқару

RS485/Modbus немесе IEC 61850 GOOSE хабар алмасуы бар стандартты IED (интеллектуалды электрондық құрылғы). Ажыратқыш жағдайын, серіппелі заряд күйін, SF6 (қолданылған жағдайда), температураны және ішінара разрядты нақты уақытта бақылау.

Өнімнің техникалық сипаттамалары

Неліктен Lugao Power Co., Ltd компаниясын бәсекелестерден гөрі таңдау керек?

Неліктен тұтынушылар бізді қайта-қайта таңдайды:

Біз оқшаулау саңылауы, шина материалы немесе бір-бірімен тығыз байланысты беріктік бойынша бұрыштарды кеспейміз. Біздің зауыттан шыққан әрбір KYN коммутаторы толық 95 кВ төзімділік сынағынан өтеді, бұл төмендетілген кернеудің «әдеттегі» сынағы емес. Біз сондай-ақ жалпы үлгілер емес, CAD және PDF форматындағы панельге арналған электр схемаларын қамтамасыз етеміз.

Қаптама, жеткізу және сатудан кейінгі қызмет көрсету

Қаптама

Әрбір 35кВ KYN қосалқы станциясының брондалған тартқыш панелі VCI тотқа қарсы қағаз + пластик пленкамен оралған.

1. Содан кейін барлық бұрыштары мен жиектерінде көбік төсемі бар, фумигацияға сәйкес сертификатталған фанер жәшікке салынған.

2. Ажыратқыш вагонетка көлік кронштейндерімен бекітіліп, тартылған күйінде жөнелтіледі.

3. Шиналар бөлшектелген, жеке оралған, фаза және панель нөмірі бойынша таңбаланған

4. LV бөлігіндегі ауа-райына төзімді керек-жарақ қорабына оралған қосалқы ашалар, тірек тұтқалары, жерге қосу кілттері және қосалқы сақтандырғыштар

5. Ылғалдылыққа сезімтал жөнелтулер үшін қосылған кремний гельді құрғататын қаптар (теңіз жүктері)

Жеткізілім

1. Теңіз жүктері: 40 фут HC контейнерінде 6–8 панель бар (өлшемдерге байланысты)

2. Құрлықтағы жүк: дірілге қарсы қауіпсіздік жастықтары және баулары бар борттық жүк көлігі

3. Инкотермс: EXW (зауыттық), FOB ningbo

4. Жөнелтуге қоса берілетін құжаттама

5. Жалпы орналасу сызбасы (салынған)

6. Панельдік нөмірлеуі бар бір жолды диаграмма

7. Сымдар схемасы (А3 өлшемі, ламинатталған)

8. Материалдар тізімі (ажыратқыштар, КТ, ВТ, реле)

9. Кәдімгі сынақ есебі (QA қол қойған)

10. Нұсқаулық (ағылшын немесе жергілікті тіл)

11. Құлыптау матрицасы және кілттер кестесі (егер кілтті блоктау пайдаланылса)

Сатудан кейінгі қызмет көрсету міндеттемесі

1. Кепілдік мерзімі: жөнелтілген күннен бастап 12 ай (ақылы қызмет көрсету шартымен 24 немесе 36 айға дейін ұзартылады)

2. Техникалық қолдау: Өмір бойы тегін қашықтан кеңес беру. Біздің инженерлер жеткізілім алдында бір сызықты диаграмма мен реле параметрлерін қарастырады.

3. Далалық қызмет: орнатуды қадағалау, іске қосуға көмек көрсету, ақауларды анықтау. Кепілдік мерзімі ішінде тегін (жол жүру және тұру құны бойынша алынады). Кепілдіктен кейін күнделікті тариф бойынша зарядталады + бөлшектер.

4. Қосалқы бөлшектермен қамтамасыз ету: Ажыратқыш арбалар, бастапқы контактілер, қосалқы тығындар, тірек тұтқалары, жерге қосқыштар, температура реттегіштері және қоймада сақталған блоктау компоненттері. Келесі күні маңызды қосалқы бөлшектер үшін DHL/FedEx арқылы жөнелту.

Жиі қойылатын сұрақтар

1-сұрақ: 35кВ KYN қосалқы станциясының брондалған тартқышты ықшам қосалқы станцияда ашық ауада пайдалануға бола ма?

A: Стандартты: IP4X (тек үй ішінде).

Опция: IP54 стандартына сай ауа-райына төзімді шатыры және желдеткіші бар, бірнеше панельден тұратын сыртқы корпус.

Әрекет: Бағаны сұраған кезде "сыртқы" параметрін көрсетіңіз.

2-сұрақ: Қуаттандыру алдында бес профилактикалық блоктауды қалай тексеруге болады?

A: нұсқаулықтағы қадамдық сынақты орындаңыз (негізгі сынақ: 10 мин).

Кілттерді тексеру: Ажыратқыш ашық + жерге қосу жабық → сөрелерді блоктауы керек. Ажыратқыш жабық → алдыңғы есік құлыптаулы күйінде қалуы керек.

Ұсыныс: Іске қосу кезінде және 6 ай сайын сынақтан өткізіңіз.

3-сұрақ: Негізгі ажырату контактілерінің қызмет ету мерзімі және ауыстыру көрсеткіші?

A: Күміс жалатылған мыс контактілері: 5000 операцияға есептелген.

Тозу индикаторы: жанасу саусақта қызыл сызық көрінеді → ауыстырыңыз.

Типтік қосалқы станция (жылына бір рет сөре): 30+ жыл қызмет етеді. Жиі жұмыс (доғалық пештер): жыл сайын жанасу кедергісін өлшеңіз.
