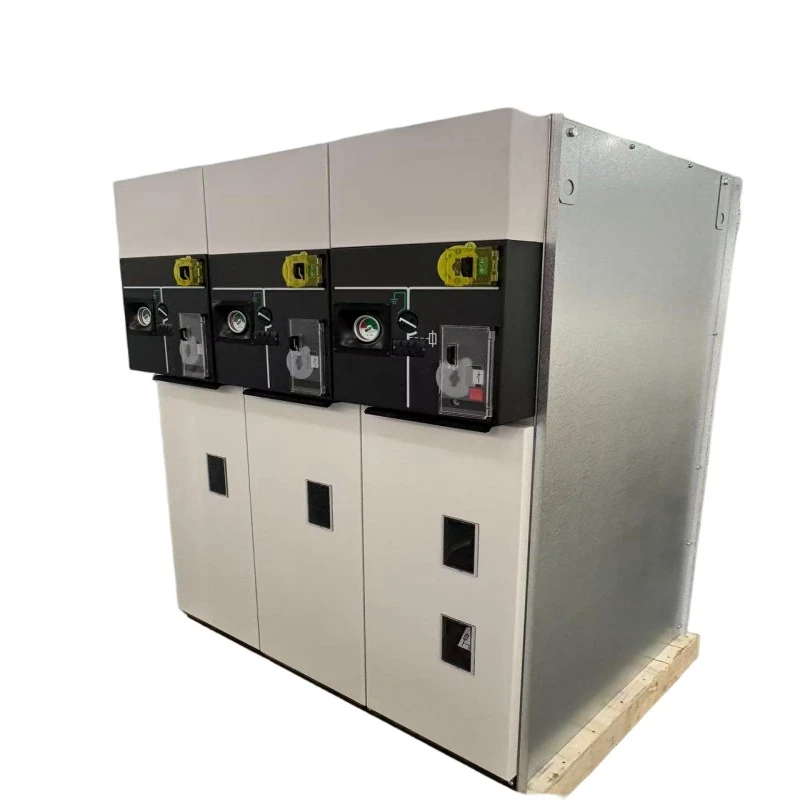

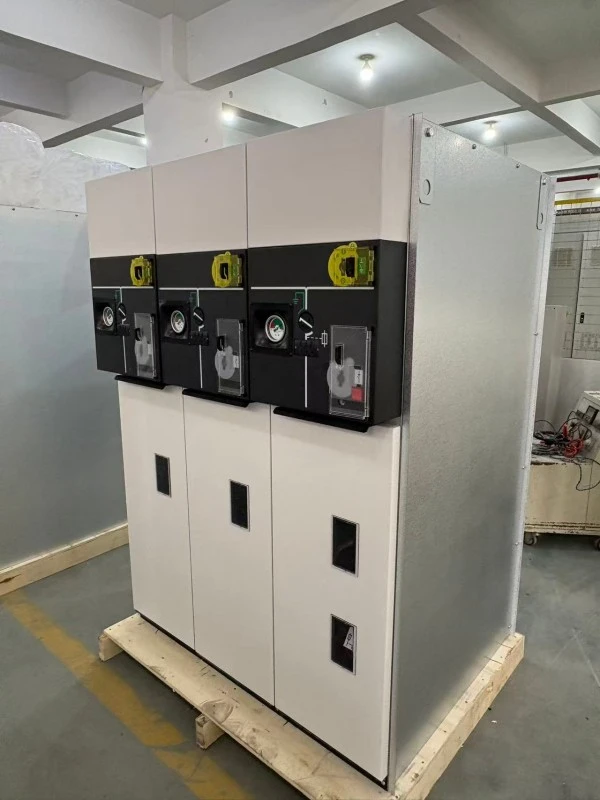

HXGN Ауа оқшауланған герметикалық сақинаның негізгі бөлігі

«H» — қорап түріндегі қоршау,

«X» — сақиналы желі,

«G» - ауа оқшауланған,

«N» - жабық

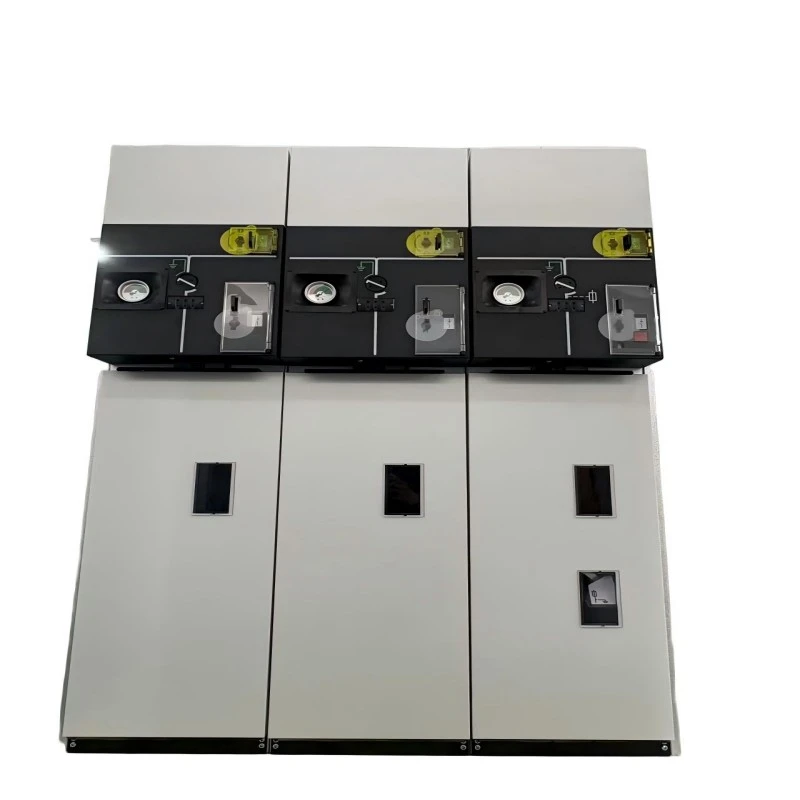

HXGN Ауа оқшауланған тығыздалған сақиналы негізгі блок 6кВ–24кВ сақиналы магистральдық және радиалды тарату жүйелеріне арналған металл қоршалған тарату құрылғысы. ҰнайдыSF6 оқшауланғанRMUs, бұл құрылғы негізгі диэлектрлік орта ретінде ауаны пайдаланады, оның барлық ток өткізгіш бөліктері тығыздалған, шаңнан қорғалған металл шкафқа салынған.

Ол не істейді?

1. Қосалқы таратудағы қуат контурларын қосады және оқшаулайды

2. Бөлу трансформаторларын жүктеме ажыратқыштары және сақтандырғыш комбинациялары арқылы қорғайды

3. Қауіпсіз техникалық қызмет көрсету үшін көрінетін оқшаулау саңылауларын қамтамасыз етеді

4. Газ оқшауланған тарату құрылғыларына үнемді балама ретінде қызмет етеді

HXGN ауамен оқшауланған тығыздалған сақина негізгі құрылғысы қолданылатын жерлерде кеңінен қолданыладыSF6 газыжиі көрінетін ажырату қажет болған жағдайда немесе бюджеттік шектеулер қауіпсіздікке нұқсан келтірмейтін дәлелденген, қарапайым технологияны қолдайтын жағдайларда шектелген.

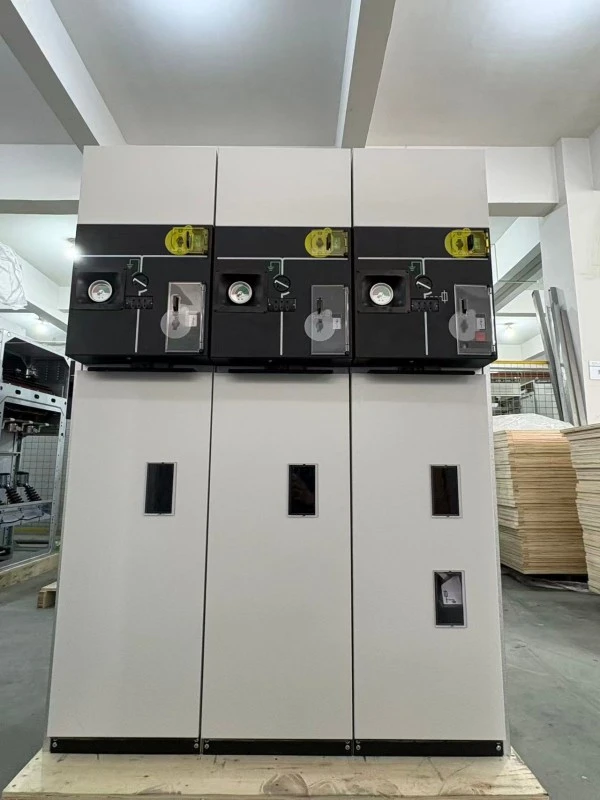

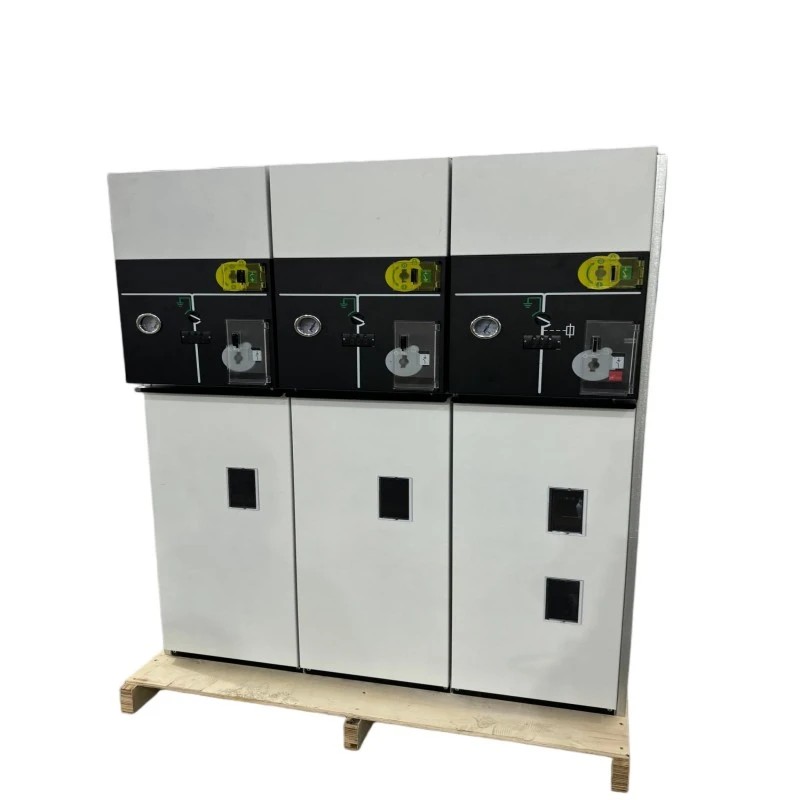

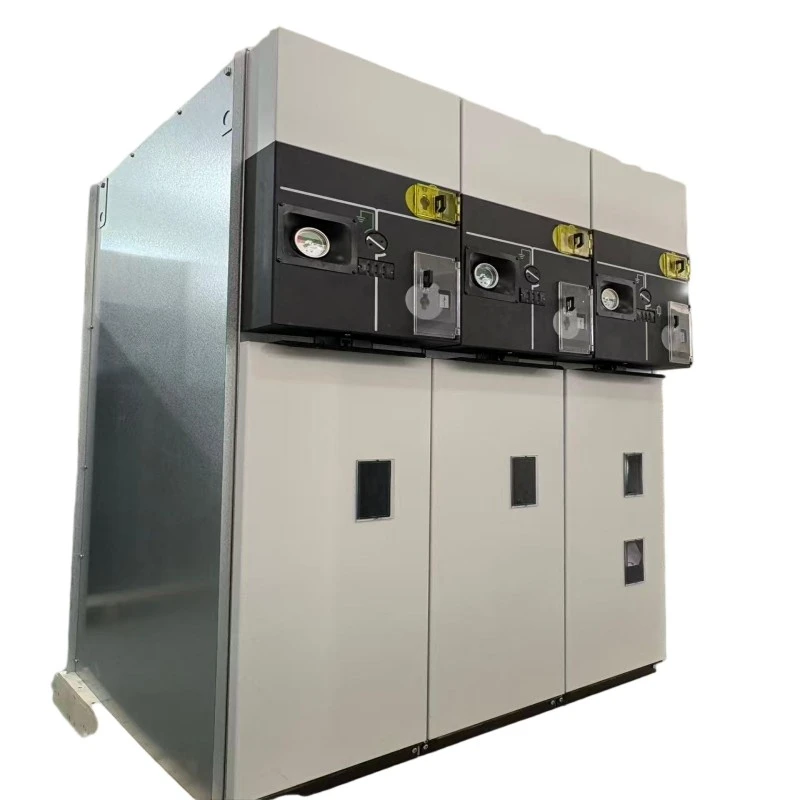

Өнім сипаттамасы

Біздің HXGN ауадан оқшауланған тығыздалған сақина негізгі құрылғысы қосалқы станцияларда, өнеркәсіптік кәсіпорындарда, коммерциялық ғимараттарда және ауылдық электр тарату желілерінде ішкі орнатуға арналған жаңа буын ауа оқшауланған сақина негізгі блок болып табылады. Номиналды кернеу 6кВ-тан 24кВ-қа дейін ауытқиды, номиналды ток негізгі шиналар үшін 630А және сақтандырғыштан қорғалған трансформатор тізбектері үшін 125А.

Негізгі техникалық ерекшеліктері:

1. Оңтайландырылған фазалар аралығымен және оқшауланған тосқауылдармен ауа оқшаулау

2. Шаң мен кеміргіштердің енуіне жол бермейтін жабық корпус дизайны (IP3X немесе IP4X).

3. Көрінетін үзіліспен үш позициялы жүктеме ажыратқышы (жабық / ашық / жерге тұйықталған)

4. Трансформаторлар үшін біріктірілген токты шектейтін сақтандырғыш қорғанысы (125А дейін)

5. Фидерді қорғауға арналған қосымша вакуумдық ажыратқыш модулі

6. Қате операцияларды болдырмайтын механикалық бұғаттаулар

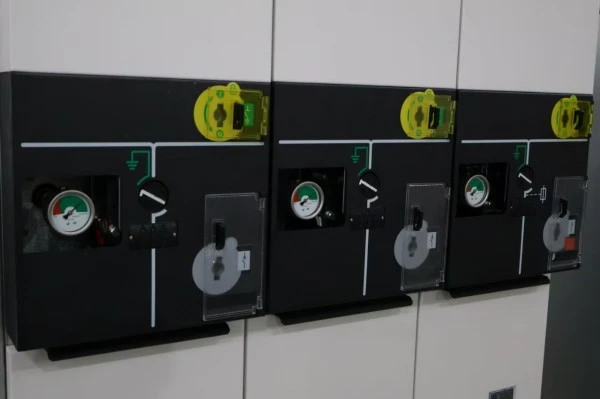

7. Орынның анық көрсеткіші бар алдыңғы панельдегі мимик автобус

HXGN ауадан оқшауланған тығыздалған сақина негізгі құрылғысы мөлдір, тексеруге оңай дизайнды ұсынады --- операторлар жүктеме қосқышының ашық күйін көзбен растай алады, бұл мүмкіндік техникалық қызмет көрсету және құлыптау/белгілеу процедуралары кезінде жоғары бағаланады. Орнату немесе пайдаланудан шығару үшін арнайы газ өңдеу жабдықтары қажет емес.

Өнім параметрі (спецификация)

Өнімнің ерекшелігі және қолданылуы

Негізгі мүмкіндіктер

● SF6 жоқ және қоршаған ортаға зиянсыз --- Оқшаулағыш орта ретінде тек ауаны пайдаланады, парниктік газдар шығарындылары болмайды.

● Көрінетін үзіліс --- Жүктемені үзу қосқышы қауіпсіздік процедураларын жеңілдететін анық көрінетін оқшаулау саңылауын қамтамасыз етеді.

● Шаң мен кеміргіштерге қарсы тығыздалған --- Қоршау IP3X немесе IP4X талаптарына сәйкес келеді, бұл ауадан оқшауланған тарату құрылғыларының істен шығуының жалпы себептерін болдырмайды.

● Шағын көлемді орын --- Құрылғының ені әдетте 500---600 мм, кеңістік шектеулі ішкі қосалқы станциялар үшін жарамды.

● үнемді--- SF6 немесе қатты оқшауланған RMU-мен салыстырғанда бастапқы инвестицияны азайту.

● Қарапайым техникалық қызмет көрсету --- Газ қысымын бақылау немесе толтыру қажет емес; тек визуалды тексеру және контактіні тазалау.

● Құлыптау қауіпсіздігі --- Механикалық бұғаттаулар жүктеме қосқышы жабылған кезде жерге қосқышты жабуға жол бермейді.

Қолдану сценарийлері

● Ауылдық және поселкелік электр желілері

● Industrial facilities---Factories, mining sites, cement plants (with dust protection)

● Коммерциялық ғимараттар---Сауда орталықтары, кеңсе кешендері, қонақ үйлер

● Шағын және орта қосалқы станциялар---6кВ-24кВ тарату түйіндері

● Жаңартылатын энергия --- Шағын гидро, биомасса және таратылған күн (ішкі қондырғы)

● Қайта жаңғырту жобалары --- Ескірген ауа оқшауланған тарату құрылғыларын заманауи герметикалық қондырғылармен ауыстыру

Сұрақ-жауап

1-сұрақ: HXGN ауамен оқшауланған тығыздалған сақинаның негізгі бөлігі цемент зауыттары немесе астық силостары сияқты шаңды орталарда қалай жұмыс істейді?

A: Өте жақсы. HXGN ауамен оқшауланған тығыздалған сақинаның негізгі бөлігі стандартты (IP4X қосымша) ретінде IP3X стандарты бойынша толығымен жабылған корпусқа ие, яғни 2,5 мм немесе 1 мм-ден үлкен шаң бөлшектері кірмейді. Бұл ашық типті ауадан оқшауланған тарату құрылғыларында жиі байқалатын бақылау мен жарқылдың алдын алады. Сыртқы шкафты мерзімді тазалаумен қатар, қатты шаңды аймақтар үшін IP4X нұсқасын ұсынамыз.

2-сұрақ: Ылғалдылығы жоғары жағалау аймақтарында ауа оқшаулау сенімді ме?

A: Иә, дұрыс дизайнмен. Біздің HXGN ауадан оқшауланған тығыздалған сақина негізгі құрылғысы гидрофобты оқшауланған тосқауылдарды пайдаланады және 240 мм (12 кВ үшін) және 360 мм (24 кВ үшін) ұзартылған сырғымалы қашықтықты пайдаланады. Бұған қоса, герметикалық қоршау ылғалды ауа айналымын болдырмайды және кабель бөлігіне қосымша конденсацияға қарсы жылытқыштарды орнатуға болады. Біз жыл сайынғы ылғалдылығы 90% + оңтүстік жағалаудағы провинцияларда жүздеген қондырғыларды сәтті орналастырдық.

3-сұрақ: Бұл өнім SF6 оқшауланған RMU-мен қалай салыстырылады?

A: SF6 RMU неғұрлым ықшам және толық тығыздалған, бірақ газ өңдеуді қажет етеді және бастапқы құны жоғары. HXGN ауадан оқшауланған тығыздалған сақинаның негізгі бөлігі үлкенірек, бірақ мыналарды ұсынады:

● Төменгі бастапқы сатып алу бағасы (Конфигурация мен жоба талаптарына байланысты, әдетте салыстырмалы SF6 оқшауланған шешімдерге қарағанда, төменірек бастапқы инвестицияны ұсынады.)

● Газдың ағуы туралы алаңдамаңыз

● Қауіпсіз техникалық қызмет көрсету үшін көрінетін ажырату

● Пайдаланудан шығару және кәдеге жарату оңайырақ

Төмен өмірлік циклдің құнын және төтенше кеңістік шектеулерінсіз қоршаған ортаға әсерді бірінші орынға қоятын тұтынушылар үшін HXGN тамаша таңдау болып табылады.

4-сұрақ: HXGN RMU-мен қандай сақтандырғыштар үйлесімді?

A: Біздің сақтандырғыш бөлімі стандартты DIN 43625 немесе BS 2692 жоғары вольтты токты шектейтін сақтандырғыштарды қабылдайды. Біз трансформаторды қорғау талаптарына сәйкес келетін сақтандырғыштарды бере аламыз (әдетте 6,3А - 125А). Сақтандырғыштың соғу істіктерінің жұмысы бір фазалы ақаудан қорғау үшін үш позициялық қосқышпен механикалық түрде байланысты.

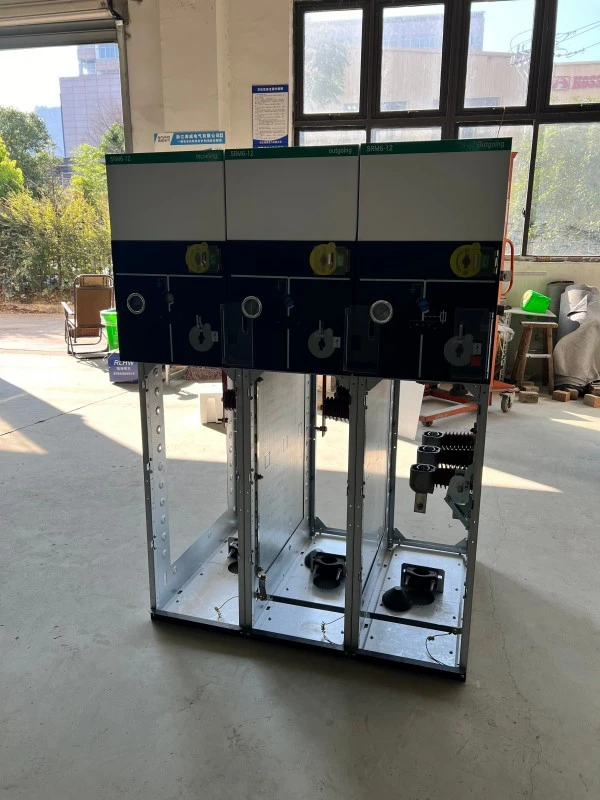

Өндіріс мәліметтері

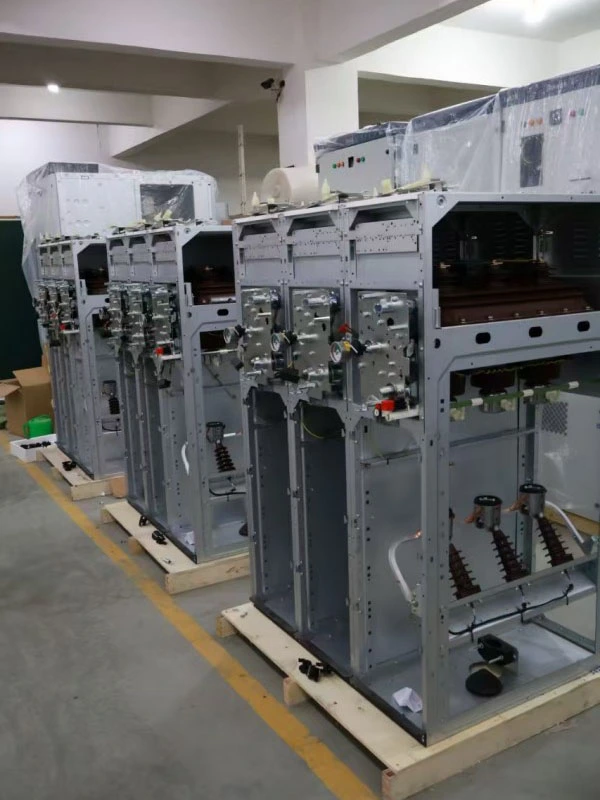

Қоршау және тығыздау

HXGN ауадан оқшауланған тығыздалған сақинаның негізгі бөлігі қалыңдығы 2,0 мм суықтай илектелген болат немесе электростатикалық ұнтақ жабыны бар қосымша баспайтын болаттан жасалған қоршаудан тұрады (қалыңдығы ең аз 80 мкм, RAL 7035 ашық сұр). Жабын 500 сағаттық тұзды бүрку сынауынан өтеді. Тығыздау IP3X қорғауды қамтамасыз ететін барлық есіктер мен панельдердегі полиуретанды көбік тығыздағыштары арқылы жүзеге асырылады. Кабельдік бөліктер доғаның таралуын болдырмау үшін негізгі ажыратқыш бөлігінен бөлек тығыздалған.

Жүктемені ажырату коммутаторының дизайны

Үш позициялы жүктеме ажыратқышы - өздігінен тазартылатын күміс жалатылған контактілері бар айналмалы пышақ түрі. Доға сөндіргіш камера 630А жүктеме тогын үзуге және кабельді зарядтау токтарын (10А-ға дейін) жасауға/үзуге мүмкіндік беретін оқшауланған доғалық құбырлармен біріктірілген магнитті үрлеу принципін пайдаланады. Коммутатордың екі көрінетін үзіліс күйі (ашық және жерге тұйықталған) және бір жабық күйі бар — барлығы алдыңғы мимика панелінде анық көрсетілген.

Сақтандырғыш-комбинация блогы

Трансформаторды қорғау үшін біздің HXGN ауадан оқшауланған герметикалық сақинаның негізгі бөлігі сақтандырғыш бөлімін соққымен басқарылатын өшіру механизмімен біріктіреді. Бір фазалық сақтандырғыш жұмыс істегенде, соққы бір фазалы жұмысты болдырмай, барлық үш фазаны ашу үшін жүктемені ажырату қосқышын механикалық түрде іске қосады. Сақтандырғыш бөлігі жерге қосқышпен құлыпталады — бөлікті жүктеме қосқышы ашық және жерге қосқыш жабық болғанда ғана ашуға болады.

Оқшаулау жүйесі

Барлық шиналар мен қосылыстар термиялық тартқыш түтіктермен (сығымдау күшейтілген түрі) немесе эпоксидті ұнтақ жабынымен оқшауланған. Фазалық тосқауылдар IEC 60243 стандартына сәйкес доғаға төзімділігі 1-сыныпқа ие DMC (қамырды қалыптау қоспасы) немесе SMC (қабыршықты қалыптау қоспасы) материалынан жасалған. Ең аз ауа клиренсі:

● 12кВ: фазалар арасында 125мм, жерге 100мм

● 24кВ: фазалар арасында 220 мм, жерге 180 мм

Сапа және сынақ кепілдігі

Әрбір HXGN ауадан оқшауланған тығыздалған сақина негізгі құрылғысы жеткізу алдында әдеттегі сынақтардан өтеді:

● Негізгі тізбектің кедергісін өлшеу (микроомметр)

● Қуат жиілігіне төзімді кернеу (12кВ үшін 42кВ/1мин, 24кВ үшін 65кВ/1мин)

● Индукцияланған кернеуге төзімділік сынағы

● Механикалық жұмыс сынағы (әр қосқыш үшін 200 цикл)

● Қосымша тізбекті оқшаулау сынағы (2кВ/1мин)

● Корпусты қорғауды тексеру (IP3X немесе IP4X зонд сынағы)

● Жартылай разрядты өлшеу (1,5× номиналды кернеуде <20pC)

Сатудан кейінгі қызмет көрсету міндеттемесі

Кепілдік мерзімі: жөнелтілген күннен бастап 12 ай (ақылы қызмет көрсету шартымен 24 немесе 36 айға дейін ұзартылады)

Техникалық қолдау: Өмір бойы тегін техникалық кеңес беру; хабарламадан кейін 1 сағат ішінде жауап береді
