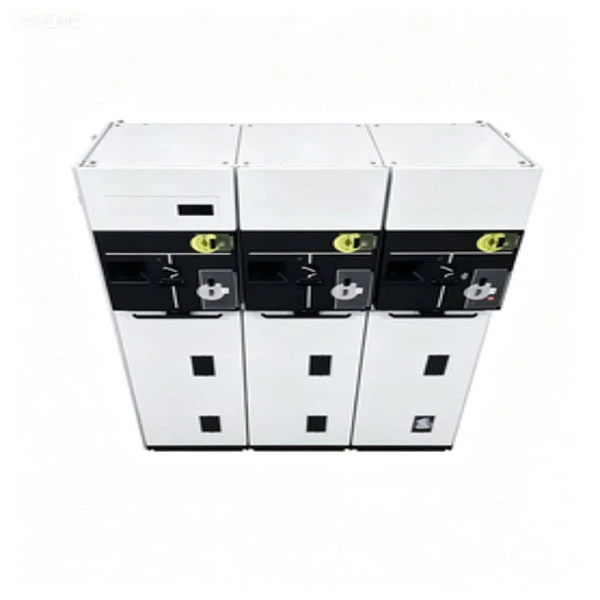

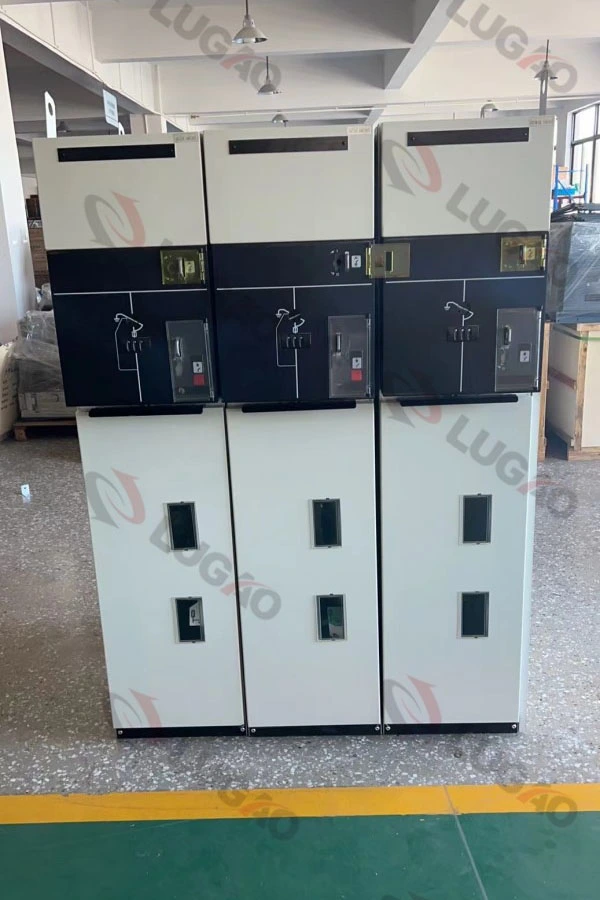

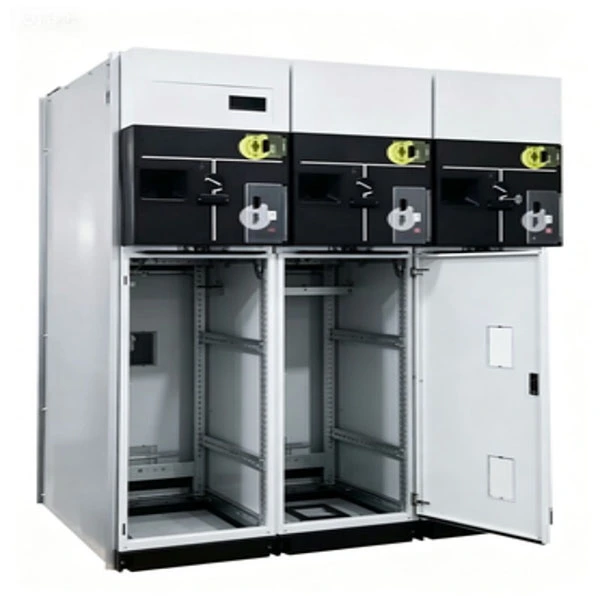

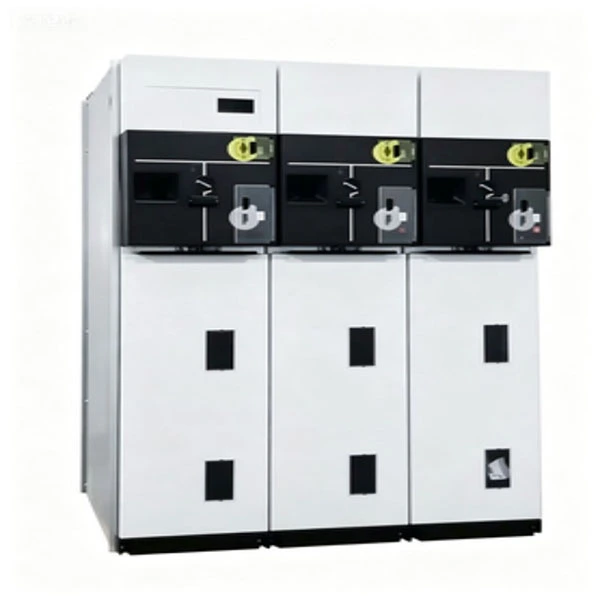

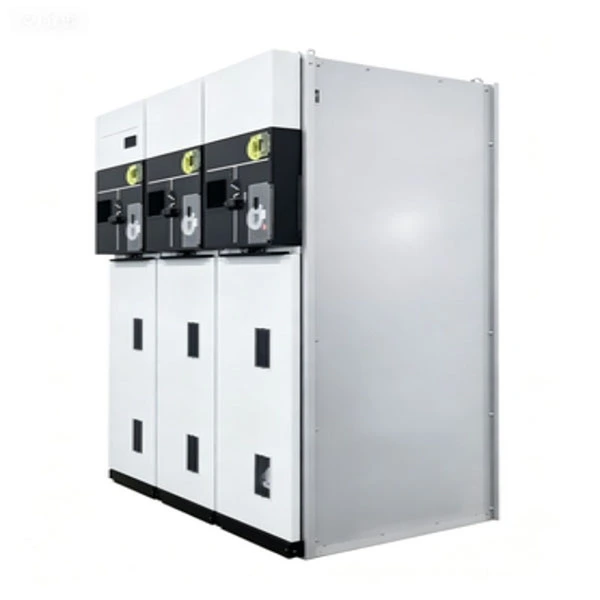

Шағын тығыздалған толық оқшауланған RMU

Шағын тығыздалған толық оқшауланған RMU (Сақинаның негізгі бөлігі) зауытта құрастырылған, типі бойынша тексерілген металл қоршалған тарату құрылғысы. Ол жүктеме ажыратқыштарын, вакуумдық ажыратқыштарды, сақтандырғыштарды және жерге қосу қосқыштарын толық жабық және толық оқшауланған тот баспайтын болаттан жасалған бір резервуарға біріктіреді.

Ол не істейді?

Екінші тарату желілеріндегі (6кВ–24кВ) қуат тізбектерін қосады және оқшаулайды.

Сенімділігі жоғары электр желілері үшін ақауларды оқшаулауды және контурды ауыстыруды қамтамасыз етеді

Дәстүрлі ауадан оқшауланған RMU-дан айырмашылығы, бұл ықшам тығыздалған толық оқшауланған RMU негізгі оқшаулау ортасы ретінде SF6 немесе экологиялық таза оқшаулағыш газды пайдаланады, ылғалдың түсуін, шаңның жиналуын және жануарлардың енуін болдырмайды --- оны жағалау, шөл, биік таулы және қатты ластанған аймақтар үшін тамаша етеді.

Өнім сипаттамасы

Біздің ықшам тығыздалған толық оқшауланған RMU - бұл қалалық электр қуатын тарату, индустриалды парктер, жел/күн электр станциялары және әуежайлар мен деректер орталықтары сияқты инфрақұрылымдық жобалар үшін әзірленген жаңа буын сақиналы негізгі құрылғы. Номиналды кернеу 12кВ-тан 24кВ-қа дейін ауытқиды, номиналды ток негізгі шиналар үшін 630А және сақтандырғыштан қорғалған тізбектер үшін 125А.

Негізгі техникалық ерекшеліктері:

1. Толығымен жабылған тот баспайтын болаттан жасалған резервуар (IP67 қорғаныс рейтингі)

2. SF6 газды оқшаулау (немесе баламалы экологиялық таза газ)

3. Ішкі доғаның классификациясы IAC AFLR 20kA/1s

4. Механикалық қызмет ету мерзімі: жүктемені ажыратқыштар үшін 5000 операцияға дейін

5. Кернеуішпен біріктірілген кабельді қосу бөлімдері

6. Қосымша қашықтан басқару және SCADA интеграциясы

7. Ықшам тығыздалған толық оқшауланған RMU ішкі тазалауды немесе конденсацияға қарсы жылытуды қажет етпейді, бұл ашық түрдегі тарату құрылғыларымен салыстырғанда техникалық қызмет көрсету шығындарын күрт төмендетеді.

Өнім параметрі (спецификация)

Өнімнің ерекшелігі және қолданылуы

Негізгі мүмкіндіктер

1. Толығымен жабылған, толық оқшауланған --- Ылғалдылық, тұзды тұман, шаң немесе ұсақ жануарлардың әсері жоқ.

2. Ықшам құрылым --- Ені әдетте бір бірлікке 350–450 мм, еден кеңістігін 50%-ға дейін үнемдейді.

3. Доғаға төзімді дизайн --- Оператордың қауіпсіздігін қамтамасыз ететін IAC AFLR 20kA/1s сәйкес келеді.

4. 20+ жыл бойы техникалық қызмет көрсетілмейді --- Қалыпты жағдайда тазалау, кептіру немесе газды толтыру қажет емес.

5. Көрінетін үзіліс --- Жүктеме-үзіліс қосқышының күйін бақылаудың қосымша терезесі.

6. Жоғары механикалық сенімділік --- Тығыздалмаған подшипниктері бар баспайтын болаттан жасалған механизм.

7. Smart дайын --- Автоматтандыру үшін PT, CT және моторлы жұмыс механизмдерімен жабдықталуы мүмкін.

Қолдану сценарийлері

● Қалалық электр тарату желілері---Тұрғын үй кешендері, коммерциялық ғимараттар, ауруханалар, деректер орталықтары.

● Жаңғыртылатын энергия жобалары --- Жел турбинасын күшейту станциялары, күн фермасын жинау желілері.

● Инфрақұрылымдық құрылыс---Әуежайлар, метро, ​​туннельдер, порттар.

● Уақытша және авариялық электрмен жабдықтау---Жылжымалы қосалқы станциялар, құрылыс алаңдары.

● Өнеркәсіптік аймақтар --- Жоғары сенімділікті және төмен техникалық қызмет көрсетуді қажет ететін зауыттар.

Сұрақ-жауап

1-сұрақ: Ылғалдылығы жоғары жағалаудағы ортада ықшам тығыздалған толық оқшауланған RMU қалай жұмыс істейді?

A: Өте жақсы. Толық оқшауланған RMU IP67 қорғанысы бар толық жабылған тот баспайтын болаттан жасалған резервуарды пайдаланатындықтан, ылғал оқшаулау бөлігіне кіре алмайды. Конденсацияға қарсы жылытқыштар қажет емес. Бұл ылғалдылығы жоғары аймақтарда жиі ішкі жарқыраудан зардап шегетін ашық түрдегі тарату құрылғыларынан үлкен артықшылық.

2-сұрақ: Газдың ағу жылдамдығы қандай? Мен оның өмір сүру уақытында толтыруым керек пе?

A: Біздің өндірістік процессіміз жылына 0,1%-дан аз ағып кету жылдамдығын қамтамасыз ету үшін гелийдің ағып кетуін сынауды қамтиды. Қалыпты жұмыс жағдайында 30 жыл ішінде газды толтыру қажет емес. Төмен қысымды дабыл ерте ескерту үшін қосымша мүмкіндік ретінде қосылған.

3-сұрақ: Ықшам тығыздалған толық оқшауланған RMU өртке қауіпсіз бе?

A: Иә. Резервуар қалыңдығы 2 мм тот баспайтын болаттан жасалған және ішкі доға сынағы сирек жағдайда ішкі ақаулық жағдайында доғаның ыстық газдарды алдыңғы немесе бүйірлеріне шығармай сақтауды қамтамасыз етеді. Өртке сезімтал қолданбалар үшін (мысалы, ауруханалар, деректер орталықтары) біз қосымша пассивті өртке қарсы жабынды ұсынамыз.

4-сұрақ: Мен осы RMU-ны қолданыстағы SCADA жүйесімен біріктіре аламын ба?

A: Мүлдем. Compact RMU моторлы жұмыс механизмдерін, қосалқы контактілерді және байланыс модульдерін (RS485, Modbus, IEC 61850 қосымша) қолдайды. Нақты уақыттағы орынды, ақаулықты және қысым күйін қашықтан бақылауға болады.

5-сұрақ: Сіздің арасындағы айырмашылық недеRMUжәне дәстүрлі ауа оқшаулағыш шкафтар?

A: Дәстүрлі ауа оқшаулағыш шкафтар жүйелі тазалауды, үлкен қашықтықты сақтауды және конденсацияға қарсы жылытуды қажет етеді. Біздің ықшам тығыздалған толық оқшауланған RMU осы талаптардың барлығын жояды - кішірек із, жоғары сенімділік және 10-20 жыл ішінде иеленудің жалпы құны.

6-сұрақ: Сіз 12 айлық кепілдік бересіз бе?

Ж: Иә, біз жөнелтілген күннен бастап стандартты 12 айлық кепілдікті ұсынамыз, ақылы қызмет көрсету шарты бойынша 24 немесе 36 айға дейін ұзарту мүмкіндігі бар. Кепілдік мерзімі ішінде кез келген өндірістік ақаулар жөнделеді немесе тегін ауыстырылады.

Өндіріс мәліметтері

Резервуар және тығыздау процесі

Ықшам тығыздалған толық оқшауланған RMU резервуары қалыңдығы 2 мм AISI 304 баспайтын болаттан жасалған, лазермен дәнекерленген және гелийдің ағуына сыналған. Тығыздау үшін гидрогенизацияланған нитрилді резеңкеден (HNBR) жасалған қос O-сақиналары пайдаланылады, ол 30 жылдан астам қартаюсыз немесе крекингсіз серпімділікті сақтайды. Барлық втулкалар жартылай разрядты болдырмайтын кірістірілген қалқандары бар эпоксидті құйылған.

Оқшаулау және доғаның үзілуі

Жүктемені ажырату қосқышы SF6 газында 0,04–0,05 МПа салыстырмалы қысымда жұмыс істейді. Доға сөндіргіштің пуферлік конструкциясы 630А дейін жүктеме тоғының үзілуін және кабельді зарядтау токтарының жасалуын/үзілуін қамтамасыз етеді. Трансформаторды қорғау үшін қосымша вакуумдық ажыратқыш модульдері бар, олар токты шектейтін сақтандырғыштармен біріктірілген, «комбо» блокты құрайды.

Жұмыс механизмі

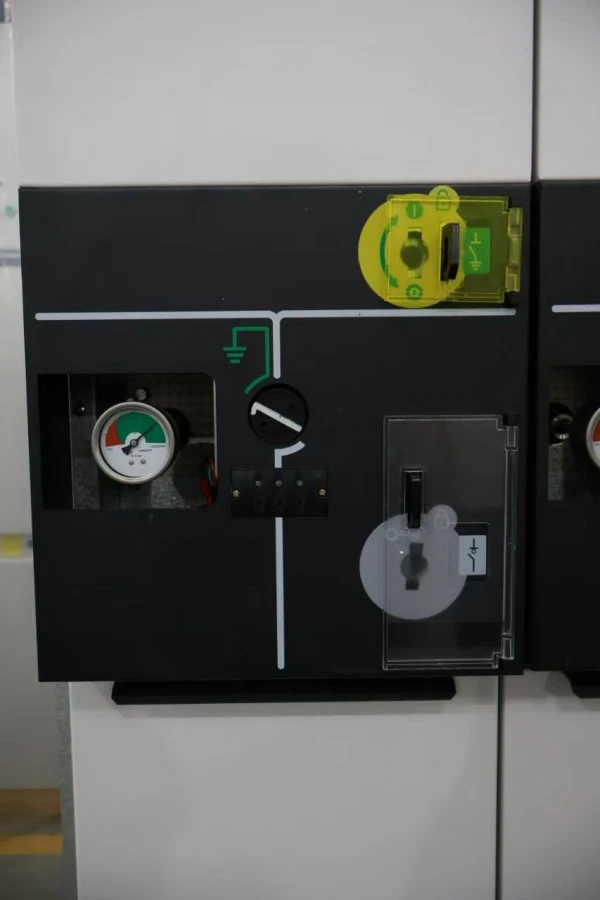

Үш позициялы қосқыш (жабық / ашық / жерге тұйықталған) айқын позиция индикаторы бар серіппелі механикалық механизммен басқарылады. Барлық қозғалатын бөліктер резервуардың ішінде тығыздалған, тотығу мен шаңның жиналуын болдырмайды. Алдыңғы панельде механикалық құлыптар бар:

1. Жүктеме қосқышы жабылған кезде жерге қосқышты жабу

2. Жерге қосқыш ашық кезде кабель бөлігінің қақпағын ашу

Кабельді қосу және жерге қосу

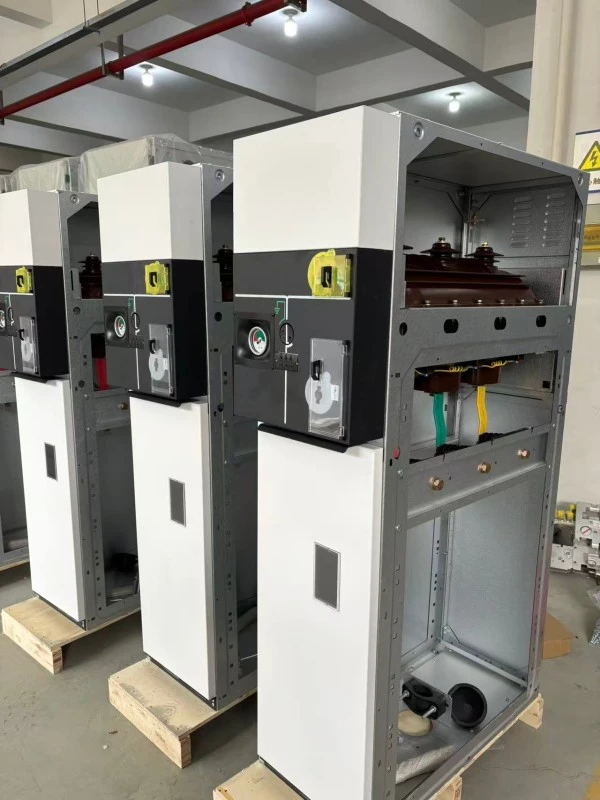

Кабельдік бөліктер кернеу конусының тірегі бар жалғыз немесе параллель кабельдерге арналған. Стандартты кабельдік қораптар жылумен немесе суықпен тарылтуды қабылдайды. Біріктірілген мыс жерге тұйықтау жолағы қауіпсіздік талаптарын сақтау үшін қос жерге қосу нүктелері бар барлық қондырғылар арқылы өтеді.

Сапа және сынақ кепілдігі

Әрбір ықшам тығыздалған толық оқшауланған RMU жөнелту алдында әдеттегі сынақтардан өтеді:

● Негізгі тізбектің кедергісін өлшеу

● Қуат жиілігіне төзімді кернеу сынағы (12кВ үшін 42кВ/1мин; 24кВ үшін 65кВ/1мин)

● Найзағай импульсін сынау (12кВ үшін 75кВ шыңы; 24кВ үшін 125кВ шыңы)

● Газдың ағу сынағы (гелий масс-спектрометриясы)

● Механикалық жұмыс сынағы (200 цикл)

● Жартылай разрядты өлшеу (<5pC)

● Ішкі доғаны тексеру (түр сынағы, үшінші тарап зертханасы орындаған)

● Барлық өнімдер IEC 62271-200, GB 3906, GB/T 11022 және GB/T 3804 стандарттарына сәйкес келеді.

Қаптама және жеткізу

Қаптама: соққыға төзімді көбік пен ылғалдан қорғайтын ағаш экспорттық жәшіктер. Әрбір құрылғы құрғататын пакеттері бар вакууммен жабылған пластикке жеке оралған.

Керек-жарақтар: Пайдалану тұтқасы, жерге қосу жинағы, қосалқы сақиналар, кабель құлақтары және орнату нұсқаулығы.

Жеткізу: ФОБ Шанхай немесе Нинбо. Стандартты жеткізу тапсырыс расталғаннан кейін 25–35 күн. Шұғыл жобалар үшін әуе жүктері қолжетімді.
