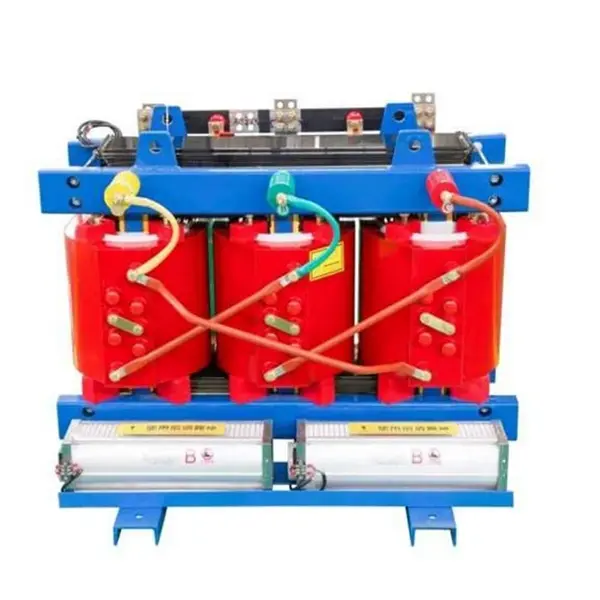

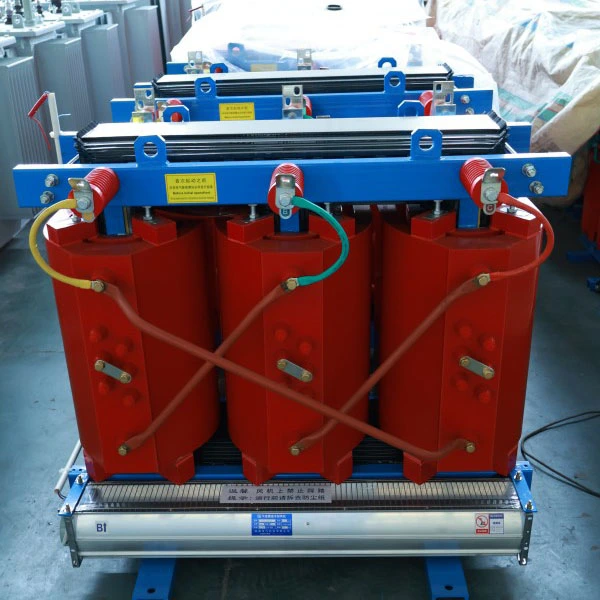

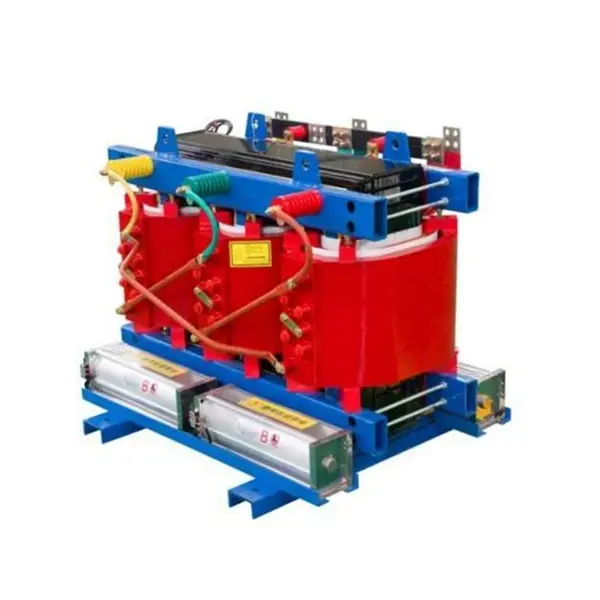

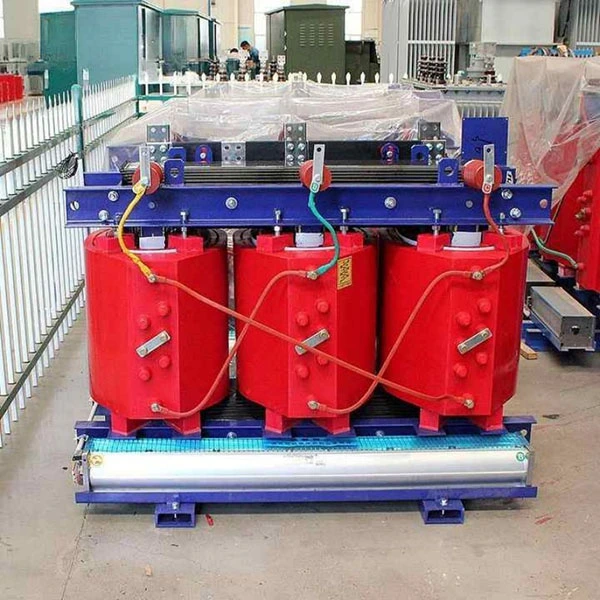

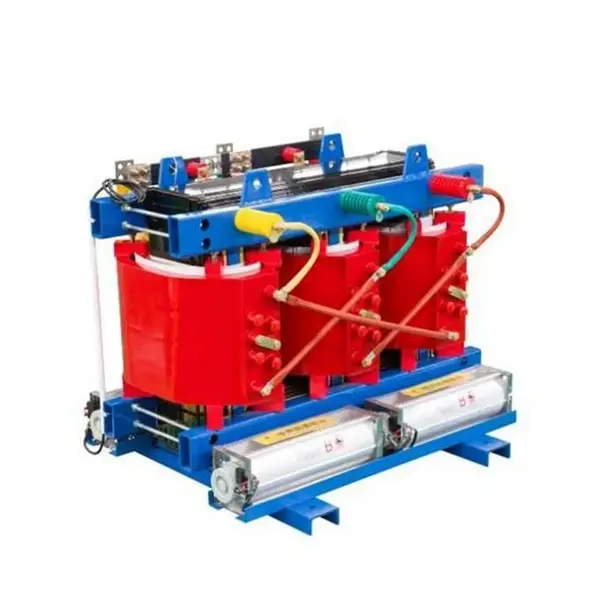

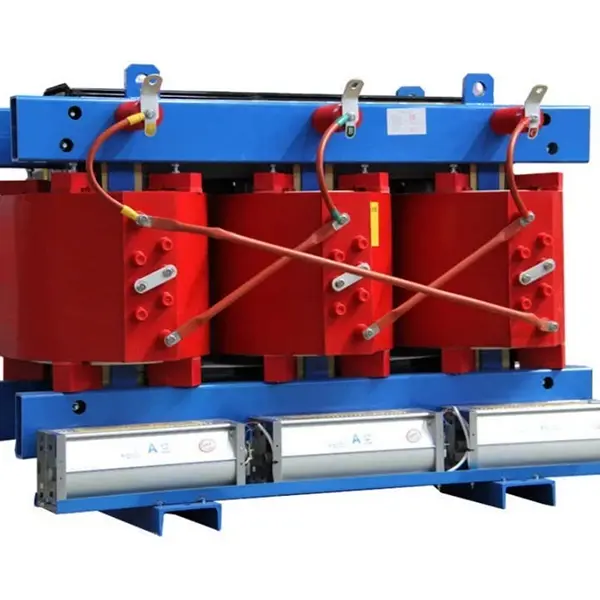

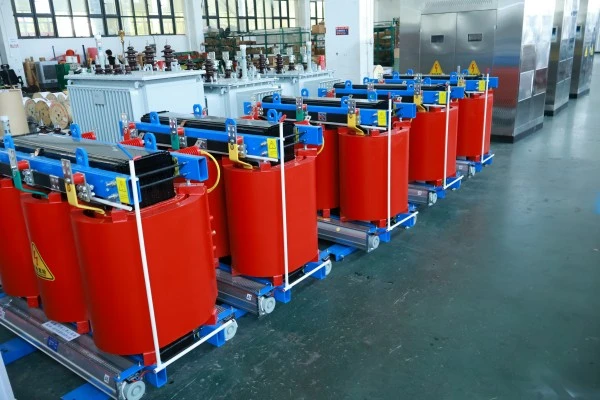

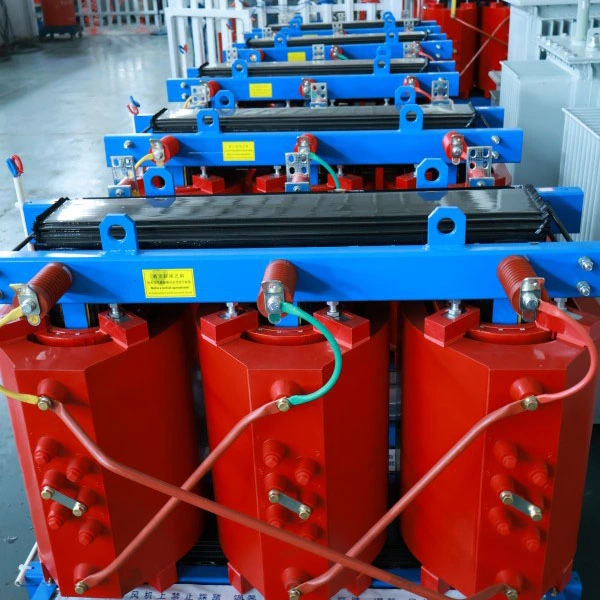

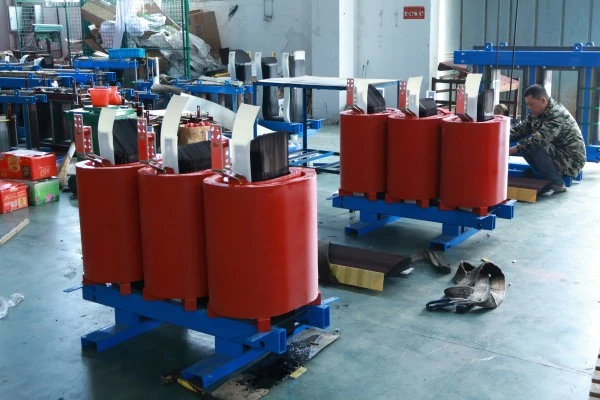

SCB13 800ква эпоксидті шайырлы құйылған қуат трансформаторы

Бұл қандай жабдық?

SCB13-800kVA эпоксидті шайырдан құйылған қуат трансформаторы вакуумды эпоксидті шайырды құю процесі арқылы жасалған үш фазалы қуат трансформаторы болып табылады. Ол құрғақ түрдегі трансформаторлардың энергияны үнемдейтін тобына жатады.

Модель кодының бөлінуі:

● S – үш фазалы

● C – құйылған шайыр (эпоксидті)

● B – Төмен вольтты фольга орамасы

● 13 – Энергия тиімділігі деңгейін көрсететін өнімділік сериясының коды

Ол не істейді?

Бұл жабдықтың негізгі қызметі әртүрлі электрлік жүктемелерге қауіпсіз және тұрақты қуат беретін жоғары кернеуді (10кВ немесе 35кВ) төмен кернеуге (400В/380В) төмендету болып табылады. Дәстүрлі маймен толтырылған трансформаторлардан айырмашылығы, ол салқындату үшін оқшаулағыш майды пайдаланбайды. Оның орнына ол табиғи ауаны салқындатумен біріктірілген эпоксидті қатты оқшаулауды пайдалана отырып жұмыс істейді.

Өнім сипаттамасы

SCB13-800кВА эпоксидті шайырлы құйылған қуат трансформаторы жоғары тиімділік,үш фазалы құрғақ трансформаторзаманауи қуатты таратуға арналған. Ол эпоксидті шайырлы вакуумды құю, төмен вольтты фольга орамдарымен ерекшеленеді және GB 20052-2020 энергия тиімділігінің 2-деңгейі стандарттарына сәйкес келеді (1-деңгейге жақындайды). Энергияны үнемдеуді, өрт қауіпсіздігін және сенімділікті талап ететін қолданбалар үшін өте қолайлы.

Стандартты кернеу коэффициенті 10кВ/0,4кВ (6кВ, 20кВ немесе 35кВ теңшеуге болатын) 800кВА номиналды. Майсыз эпоксидті қатты оқшаулау ағып кету, өрт және жарылыс қаупін болдырмайды, бұл оны көпқабатты ғимараттарға, метроларға, ауруханаларға, деректер орталықтарына және химиялық зауыттарға жарамды етеді.

Негізгі электрлік өнімділік: жүктемесіз жоғалту ≤1090W, жүктеме жоғалуы (120°C) ≤6260W, қысқа тұйықталу кедергісі 6% (реттелетін 4%-10%), ішінара разряд ≤5pC және 1 метрде шу ≤55дБ.

Температураны басқарудың интеллектуалды жүйесімен (PT100 сенсорлары, желдеткішті автоматты түрде іске қосу/тоқтату, қызып кету дабылы және өшіру) және BA жүйесін біріктіру үшін RS485 байланысымен жабдықталған. VPI құю процесі ылғалға төзімді, отқа төзімді инкапсуляцияны қамтамасыз етеді. Core сатылы қосылыстары бар жоғары өткізгіштігі бар кремний болатты пайдаланады. Стандартты қорғау IP20 (IP23 қосымша).

30 жылдық дизайн мерзімімен және ең аз техникалық қызмет көрсетумен SCB13-800kVA жаңа немесе жаңартылған тарату жүйелері үшін сенімді, үнемді таңдау болып табылады.

Өнімді қолдану

Типтік қолданбалар:

Көпқабатты ғимараттар, сауда кешендері, ауруханалар, дата орталықтары, метро станциялары, әуежайлар, химиялық зауыттар, жаңартылатын энергия станциялары және өрт қауіпсіздігі маңызды талап болып табылатын кез келген орын.

Өнім ерекшелігі

Жоғары тиімділік және энергияны үнемдеу – операциялық шығындарды азайту

SCB11 сериясымен салыстырғанда жүктемесіз шығындар 20%-37%-ға төмендеді; жүктеме жоғалтулары 15%-30%-ға төмендеді

Әдеттегі 800 кВА жүктемесіз жоғалту ≤ 1090 Вт, жүктеме жоғалуы (120°C кезінде) ≤ 6260 Вт

GB 20052-2020 энергия тиімділігінің 2-деңгейі стандарттарына сәйкес келеді; кейбір параметрлер 1-деңгейге жетеді

Экономикалық пайданы есептеу:

Стандартты SCB11 трансформаторымен салыстырғанда жылына $0,11/кВт/сағ болатын 8 000 жұмыс сағатына сүйене отырып, жыл сайынғы электр энергиясын үнемдеу шамамен $2,000- $2,700 құрайды. Баға айырмашылығы шамамен 3 жыл ішінде өтеледі.

Қауіпсіздік және сенімділік – өртке төзімді және жарылысқа төзімділігі нөлдік тәуекел

Негізгі артықшылықтар:

Өздігінен сөну: эпоксидті шайырдың тұтану температурасы > 300°C; жалын таралмайды және жылу көзі жойылған кезде өздігінен сөнеді

Майсыз дизайн: майдың ағуы, өрт және жарылыс қаупін толығымен жояды; мұнай сақтайтын шұңқырдың қажеті жоқ

Қысқа тұйықталуға жоғары төзімділік: Вакуумды құю арқылы жасалған жоғары беріктіктегі шыны талшықты арматураланған құрылым қысқа тұйықталуға төзімділікті 30%-дан астамға арттырады.

Өте төмен ішінара разряд: ішінара разрядты 5pC төмен бақылауға болады, бұл оқшаулаудың қартаюын айтарлықтай баяулатады

Нағыз тұтынушылардың алаңдаушылығын шешу:

С: Көпқабатты үйдің жертөлесіне трансформатор орнатқанда өртке қарсы инспекция неге көбірек көңіл бөледі?

Ж: Өртке қарсы қызмет органдары ең алдымен «өрттің таралу қаупіне» және «улы түтін шығарындыларына» назар аударады. Біздің SCB13 эпоксидті шайырлы құюды пайдаланады, ол жалынға төзімді және жанған кезде галогенделген улы газдар шығармайды (GB/T 1094.11-2022 сәйкес). Бұл маймен толтырылған трансформаторлар сәйкес келмейтін басты артықшылық. Бірінші және екінші деңгейлі қалалардағы көптеген коммерциялық кешендер мен аурухана жобалары дәл осы ерекшелігіне байланысты өрт қауіпсіздігі бойынша қатаң тексерулерден өтті.

С: Құрғақ түрдегі трансформаторлар ылғалға сезімтал. Олар оңтүстік өңірлерде жаңбырлы маусымда жұмыс істей ала ма?

A: Кәдімгі құрғақ түрдегі трансформаторлар шынымен ылғалға сезімтал, бірақ біздің SCB13 вакуумды құю процесін пайдаланады, онда эпоксидті шайыр орамдарды толығымен қаптап, тығыздалған оқшаулау қабатын құрайды. Негізгі және қысқыш аппаратура 100% салыстырмалы ылғалдылық жағдайында қалыпты жұмыс істеуге мүмкіндік беретін коррозияға қарсы арнайы өңдеуден өтеді. Өшіргеннен кейін қайта іске қосу алдында кептіру өңдеу қажет емес.

Smart Monitoring – Бір қарағанда температура

Стандартты интеллектуалды температураны бақылау жүйесі:

Нақты уақыттағы температураны бақылау үшін әрбір фазалық орамдағы алдын ала ендірілген PT100 платина қарсылық сенсорлары

Контроллер циклдік түрде үш фазалы орама температурасын көрсетеді – оқуға оңай

Астыңғы жағында орнатылған салқындату желдеткіштерін автоматты түрде іске қосады/тоқтатады (>100°C температурада басталады, <80°C температурада тоқтайды)

Температура дабылын (реттелетін орнату нүктесі) және жоғары температурадан қорғауды қамтамасыз етеді

Төмен шу жұмысы – тыныш және кедергісіз

Өлшенген деректер:

800кВА және одан төмен үшін шу деңгейі ≤ 55дБ жабдықтан 1 метр қашықтықта өлшенеді

45° толық сатылы тізе түйінінің технологиясы + дірілді басатын жастықшалар шуды одан әрі 5-8 дБ азайтады

Күшті шамадан тыс жүктеме сыйымдылығы – ең маңызды кезде сенімді

Шамадан тыс жүктеу мүмкіндігі параметрлері:

Табиғи салқындату (AN) – 100% жүктемеде үздіксіз жұмыс істей алады

Ауаны мәжбүрлі салқындату (AF) – сыйымдылықты 40-50% арттыруға болады

2 сағат бойы 150% номиналды жүктемеге төтеп бере алады

Қолдану сценарийлері:

Жазғы сұраныстың ең жоғары кезеңдері, электр қуатын сыни жағдайлардан қорғау, бір трансформатор істен шыққан кезде жүктемені уақытша бөлісу – осы «сыни сәттерде» SCB13 шамадан тыс жүктеме сыйымдылығы қуат беру үздіксіздігін қамтамасыз етеді.

Техникалық қызмет көрсетусіз – еш қиындықсыз және алаңдаусыз

Техникалық қызмет көрсетудің артықшылықтары:

Майсыз – мерзімді майды сүзу немесе май хроматографиясын тексеру қажет емес

Тегіс орама беті – шаң оңай жиналмайды

Қозғалмалы бөлшектер жоқ – өте төмен ақаулық

Күнделікті техникалық қызмет көрсету тек температура көрсеткішін тексеруді және салқындату ауа арналарын тазалауды қажет етеді

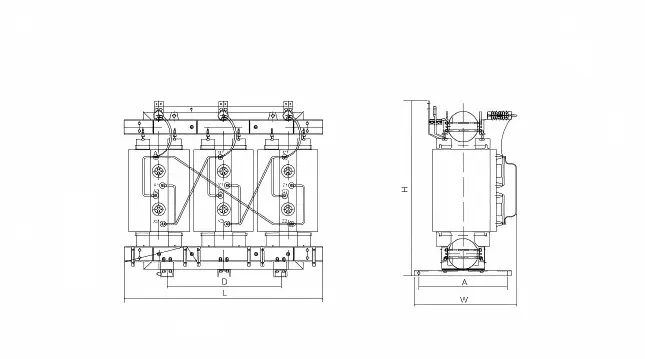

Өнім параметрі (спецификация)

Сатудан кейінгі қызмет көрсету міндеттемесі

Кепілдік мерзімі: жөнелтілген күннен бастап 12 ай (ақылы қызмет көрсету шартымен 36 немесе 60 айға дейін ұзартылады)

Техникалық қолдау: Өмір бойы тегін техникалық кеңес беру; таңдау кезеңінде жүктемені есептеу және шешімді оңтайландыру

Далалық қызмет: Орнату бойынша нұсқаулық, іске қосу бойынша көмек, ақауларды жою (кепілдік кезінде ақысыз, кепілдіктен кейін шығындарға негізделген)

Қосалқы бөлшектермен қамтамасыз ету: температура реттегіштері, желдеткіштер, сенсорлар және қоймада сақталған басқа да жалпы бөлшектер; келесі күні курьер арқылы жеткізу
