Мексика фотоэлектр станциясына арналған сыртқы қорап типті қосалқы станция шешімі

Сайттағы фотосуреттің сипаттамасы:

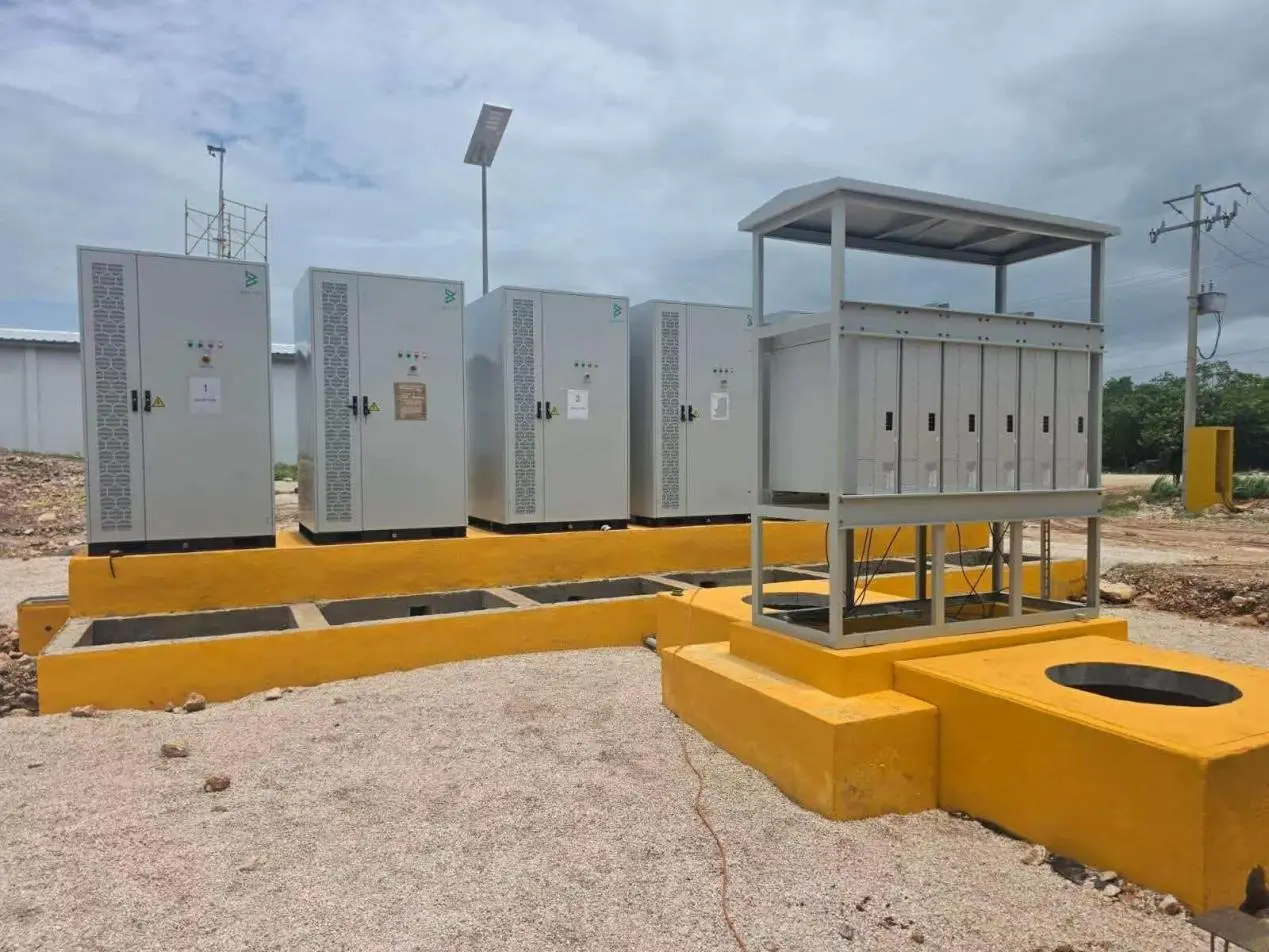

1-сурет: Инвертордың басқару шкафы мен төмен вольтты комбайн шкафының біріктірілген конфигурациясы

Панельдің сол жағында төрт тәуелсіз сыртқы фотоэлектрлік инверторлық басқару шкафы бар; оң жағында жаңбыр өткізбейтін шатыры бар сәйкес келетін ашық типті төмен вольтты комбайн таратқыш жақтау орнатылған. Барлық құрал-жабдықтар төменнен кабельдің кіруі мен шығуын қамтамасыз ететін, осылайша жердегі жаңбыр суы мен ылғалдан эрозияны болдырмайтын кіріктірілген кабельдік траншеялары бар биік сары бетон негіздеріне орнатылған.

Инверторды басқару шкафы: алдыңғы панельде біріктірілген жұмыс түймелері, күй индикаторлары және ақау дабылдары бар үлкен аумақты бүйірлік конвективтік салқындату жалюздері мен шаң сүзгілері бар IP54 стандартты сыртқы қорғаныс корпусы. Әрбір блок өзінің белгіленген аймағында дербес жұмыс істейді, бұл бүкіл электр энергиясын өндіру жүйесіне әсер етпей, жеке блоктарға техникалық қызмет көрсетуге мүмкіндік береді.

Төмен вольтты тарату жақтауы: тропикалық жоғары температуралы орталар үшін табиғи жылу диссипациясы бар ашық жаңбыр өткізбейтін шатыр дизайнымен ерекшеленеді, бірнеше инверторлардың қуатын біріктіру және жергілікті сымдарды жеңілдету үшін алты ішкі шығыс порттарымен жабдықталған. Нысан түнде жұмыс істеуге, техникалық қызмет көрсетуге және қауіпсіздікті қадағалау талаптарына жауап беретін, сыртқы электр қуатынсыз жұмыс істейтін күн энергиясымен жұмыс істейтін бақылау және жарықтандыру тіректерін қамтиды.

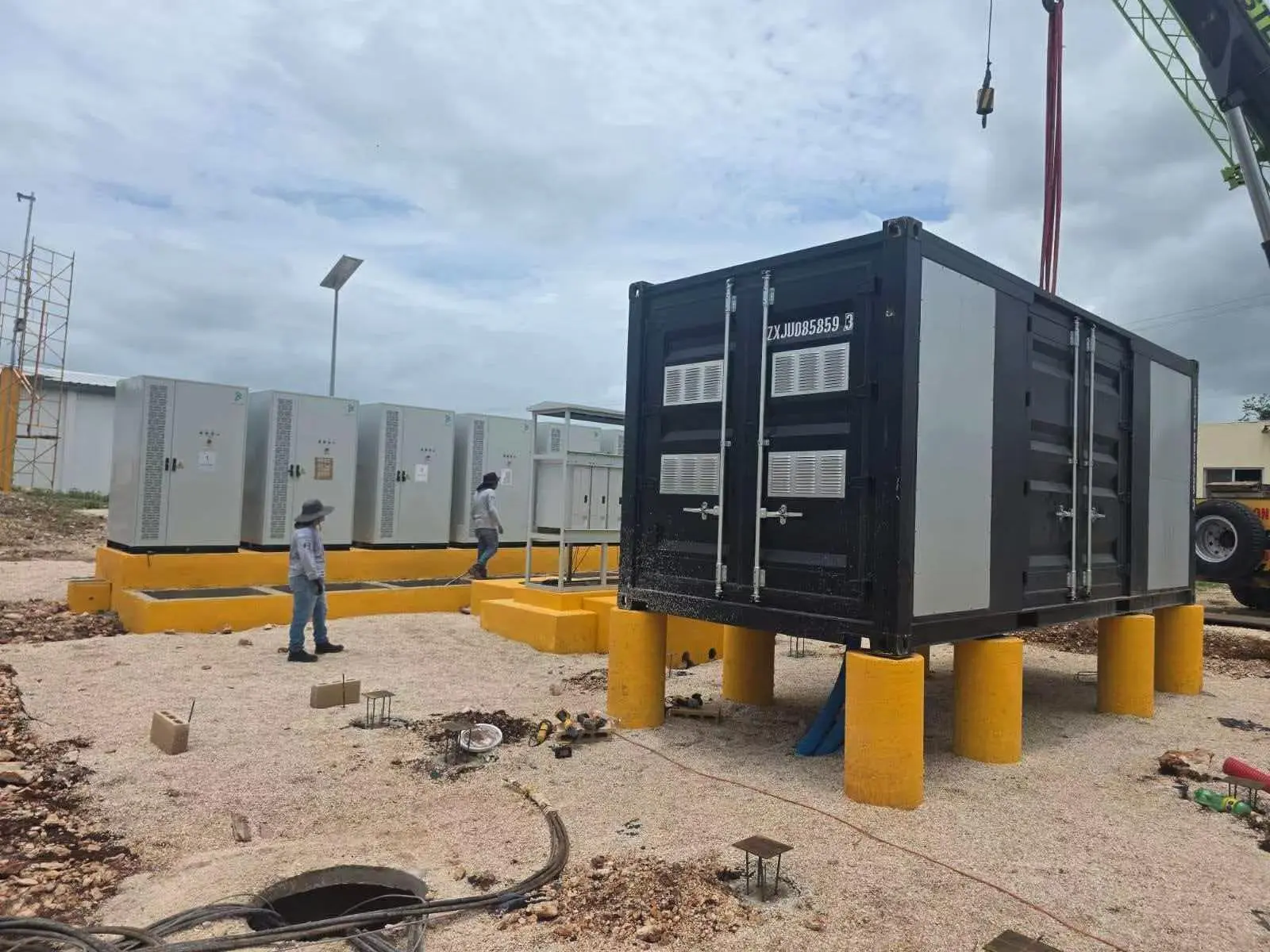

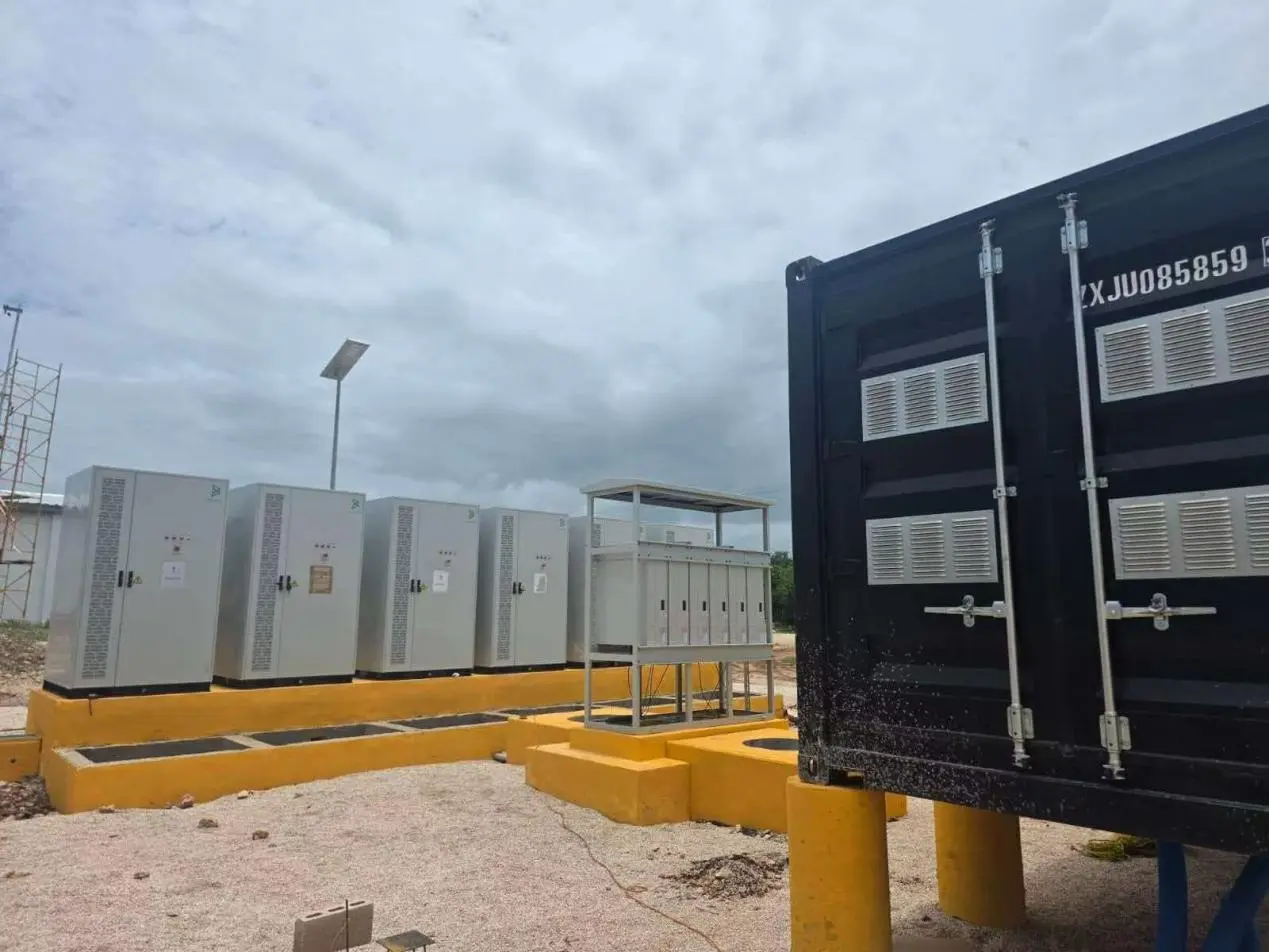

2 және 3-суреттер: контейнерлік қосалқы станция учаскеге келеді; толық қуат тарату аймағының панорамалық көрінісі

Біріктірілген қара контейнерлік қосалқы станция артқа орнатылған инверторлық шкафпен және комбайн шкафымен бірге толық фотоэлектрлік қуат тарату жүйесін құра отырып, алаңға жеткізілді. Контейнердің екі жағы жаңбырға төзімді желдеткіш жалюзимен жабдықталған және жоғары температуралы орталарда жылуды таратуды жақсарту үшін кіріктірілген шаң және суға төзімді құрылымдармен жабдықталған. Контейнер ультракүлгін сәулеленуден және тұз бүрку коррозиясынан қорғауды қамтамасыз ететін сыртқы ауа-райына төзімді жабынмен қапталған, бұл оны Мексикада ашық ауада ұзақ уақыт жұмыс істеуге жарамды етеді.

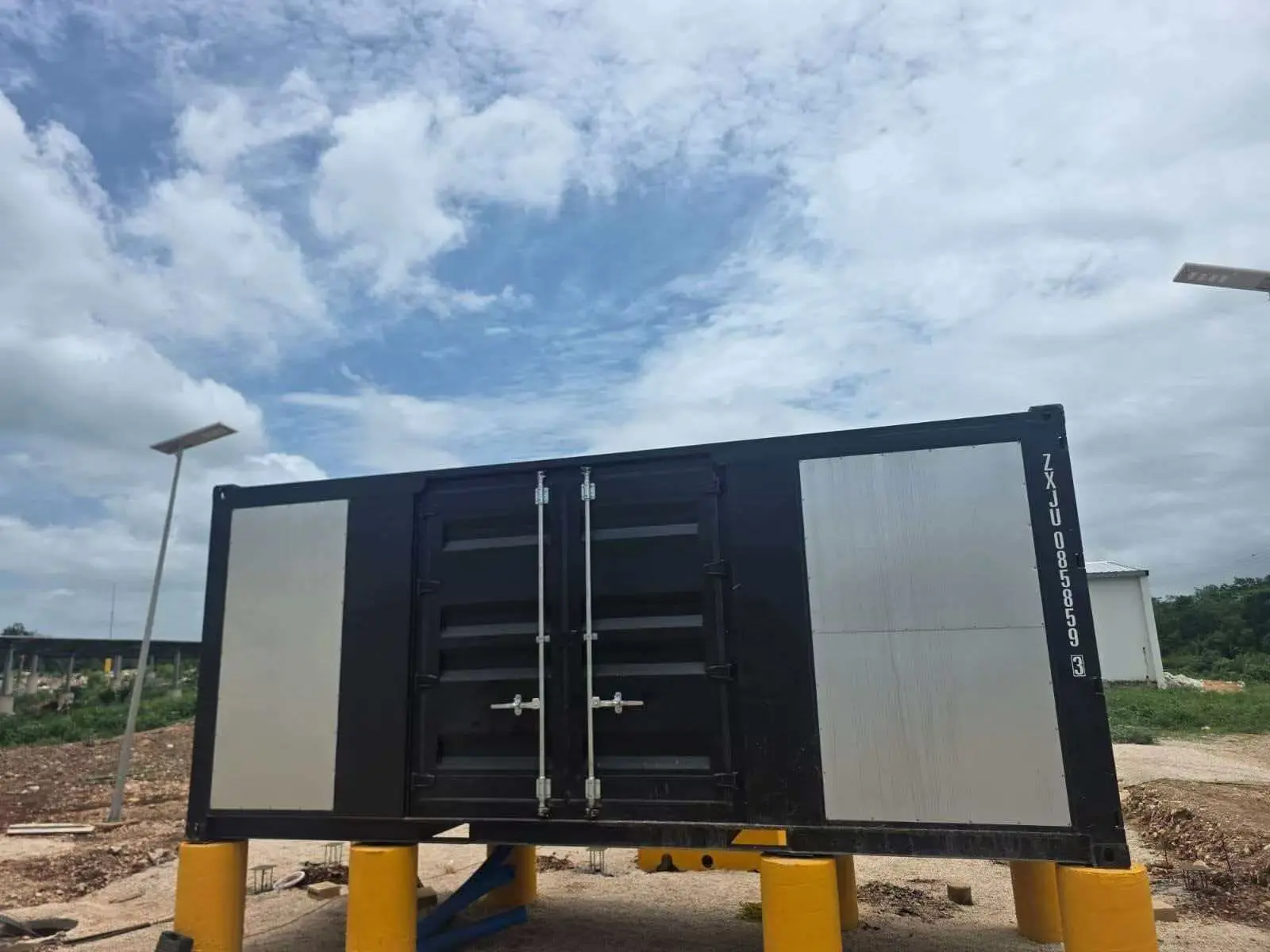

4-сурет: Контейнер қорабы өнім түріне айналды

Ішкі жабдыққа оңай қызмет көрсету үшін қос есікті кіру арналары мен бүйірлік техникалық қызмет көрсету панельдері бар стандартталған контейнерлік блок конструкциясы; Бөлімге бөлінген желдету құрылымы су өткізбейтін және шаң өткізбейтін қорғанысты қамтамасыз ете отырып, оңтайлы жылудың таралуын қамтамасыз етеді, бұл оны мегаваттық масштабтағы фотоэлектр станцияларында орталықтандырылған күшейту және желіге қосу қолданбалары үшін қолайлы етеді.

Жобаның нарықтық артықшылықтары

1.Алдын ала біріктірілген жеткізу: Барлық жабдықтар зауытта алдын ала құрастырылған және сыналған, бұл шетелде құрылыс және іске қосу уақытын айтарлықтай қысқартады, жобаны жеткізудің жалпы циклін қысқартады және бас мердігер үшін жалпы еңбек шығындарын азайтады.

2. Өнеркәсіптік тізбектің барлық тізбегі қосалқы бөлшектер мен жабдыққа техникалық қызмет көрсетуді ыңғайлы сатып алуды қамтамасыз ететін біртұтас техникалық стандарттарға сәйкес өзімізде өндірілген трансформаторлар, тарату құрылғыларының шкафтары, ток трансформаторлары, қорғаныс релесі және инверторлық шкафтары бар жан-жақты жабдықтау мүмкіндіктеріне ие.

3.Тропикалық климатқа бейімделген бұл шешім Латын Америкасының ыстық және жаңбырлы жағдайларына бейімделген жылуды басқаруды, ылғалға төзімділікті және коррозияға төзімді құрылымдарды арнайы оңтайландырады, сыртқы электр станцияларындағы жоғары температура салдарынан жабдықтың тоқтап қалуы және тот басу сияқты жалпы пайдалану мәселелерін тиімді шешеді.

4.Жергілікті желі сипаттамаларына сәйкес, оның жалпы параметрлері Мексиканың электр стандарттарына сәйкес келеді, бұл жергілікті электр компанияларының желіге тікелей қосылуын мақұлдауға мүмкіндік береді және оны Мексика, Орталық Америка және Кариб теңізі аймағындағы фотоэлектрлік энергияны сақтау жобаларында көшіру және орналастыру үшін қолайлы етеді.

Жобаның қысқаша мазмұны

Бұл мексикалық біріктірілген фотоэлектрлік және энергияны жинақтаушы қосалқы станция жобасы аймақтың тропикалық, ыстық және жаңбырлы климаты үшін арнайы оңтайландырылған, ылғалға төзімділік, жылуды тарату және коррозиядан қорғау бойынша мамандандырылған жақсартуларды қамтитын модульдік, кешенді қуатты тарату шешімін пайдаланады. Зауыттық дайындауды тез арада орнатумен біріктіретін құрылыс тәсілін қолдана отырып, ол фотоэлектрлік инверсияны, ток жинауды және таратуды және желіге қосылу үшін кернеуді арттыруды толық тізбекті біріктіруге қол жеткізеді. Шешім жоғары стандарттауды көрсетеді және Латын Америкасындағы тропикалық жаңартылатын энергия электр станциялары үшін эталондық жағдай ретінде қызмет етеді, шетелдегі PV және энергия сақтауды кілт тапсыратын клиенттерге жылжыту үшін қолайлы.
